Хороший мануал по выявлению неисправностей ДУТ.
ИСТОЧНИК с картинками: vaz2109.net/electrooborud…ika-topliva-vaz-2109.html
Если на Ваз 2108 2109 21099 не работает указатель уровня топлива, то необходима проверка датчика уровня топлива. ДУТ — датчик уровня топлива располагается в бензобаке и представляет собой рычажок на котором закреплен поплавок. В зависимости от уровня топлива в баке поплавок двигается вверх-вниз, при этом рычажок перемещается по реостату датчика изменяя его сопротивление.
Датчик уровня топлива для высокой и низкой панели внешне ничем не отличаются, но у них немного разные сопротивления.
У высокой панели приборов — сопротивление от 238 до 262 Ом стрелка уровня должна располагаться в начале шкалы. Затем при уменьшении сопротивления и приближение его к значению 59-71 Ом, стрелка находится в середине шкалы. При 17-23 ом, стрелка перемещается в начало шкалы, что будет соответствовать полному баку топлива Ваз 2108 2109 21099 .
Для указателя на низкой панели приборов, значения сопротивления немного отличаются:
Сопротивление 285-335 ом — стрелка находится в начале шкалы.
Сопротивление 100-135 ом — в середине шкалы, что соответствует половине бака.
Сопротивление 7-25 ом — в конце шкалы, топливный бак полный.
Поэтому в продаже датчики уровня топлива бывают для высокой и низкой панели. У инжекторных моделей датчик топлива располагается в бензонасосе, но принцип действия у него такой же.
Исходя из написанного выше самое первое что нужно сделать если не работает указатель уровня топлива это проверить сопротивление датчика:
1) Снимаем заднее сидение и откручиваем защитную крышку.
2) Отсоединяем провода от датчика топлива.
3) Откручиваем датчик уровня топлива и осторожно достаем его из бензобака.

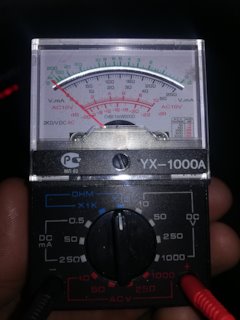

4) Теперь с помощью мультиметра в режиме омметра замеряем сопротивление датчика при различных положениях поплавка: поплавок висит под собственным весом — сопротивление должно быть около 280-330 Ом. Поднимаем поплавок до упора вверх — сопротивление должно быть 7-20 Ом. Цифры приведены для низкой панели приборов.
5) Если при движении поплавка датчик не меняет своего сопротивления или оно существенно отличается от необходимого, то такой датчик необходимо заменить.
6) Если датчик исправен внимательно осматриваем разъем датчика, провод на массу от датчика. Не должно быть окисей и ржавчины. Так как датчик уровня топлива Ваз 2108 2109 21099 — это переменное сопротивление, то окись и плохой контакт мешают его правильной работе.
Далее рассмотрим что нужно делать если датчик исправен, но указатель уровня топлива всеравно не работает:
1) Разъем датчика топлива имеет два провод голубой и розовый. От розового работает стрелка указателя уровня, от голубого — лампочка низкого уровня топлива в баке.
2) Берем перемычку — кусок обычного провода и с помощью него замыкаем на массу розовый провод при включенном зажигании. Стрелка уровня топлива при этом должна показывать полный бак.
3) Теперь перемычкой соединяем голубой провод с массой — должна загореться лампочка низкого уровня топлива в баке Ваз 2108 2109 21099.
4) Если при замыкании на массу не срабатывает указатель, то либо причина в самом указателе, либо в проводах от датчика топлива к панели приборов.
То есть просто нужно запомнить, что розовый провод датчика топлива отвечает за перемещение стрелки, голубой — за включение лампочки низкого уровня топлива. Как видно из написанного проверка датчика топлива и указателя уровня топлива Ваз 2108 2109 21099 не представляет собой ничего сложного.
Кароче, такая проблема, стрелка топлива не опускается ниже красной зоны до этого бенз кончился показывал 12 литров примерно, поплывок пробывал с включеным зажиганием двигать всё равно не опускается при тесте приборки работает всё, и когда поплывок дёргал до полного доходило сейчас полный бак показывает 37 литров где то из 43(2115 если что)
если вы поплавок рукой двигаете и на приборке показания не изменяются то видимо поплавок дает некорректные данные.
Показания изменяются но стрелка ниже красной зоны не падает
Такая проблема, на включенном зажигании ДУТ показывает правильный уровень топлива, как только запускаешь машину, стрелка бенза падает. Машина 2109 инжектор переделанный, раньше была карб может сталкивался кто с таким
а приборка от чего?
У меня вопрос по теме
Стрелка бензина упала на ноль, поменял датчик топлива и приборную панель, приборная стояла от 2110, поставил такую же в торпеду от опеля, но ни каких изменений не произошло, стрелка как лежала так и лежит
проверьте целостность проводки от приборки к погружному датчику.
>> розовый провод датчика топлива отвечает за перемещение стрелки, голубой — за включение лампочки низкого уровня топлива.
(сначала прочтите то сообщение которое ниже)
если у вас 2110 приборка старого образца то там вот такая распиновка в колодках
X2 (красный)
1 «+» лампы резерва топлива
2 «+» спидометра
3 «-» для спидометра
4 с подсветки приборов
5 «поворотник»
6 «поворотник»
7 с датчика износа тормозных колодок
8 со спидометра на маршрутный компьютер
9 на спидометр с датчика скорости
10 стрелка уровня топлива
прозванивайте 10 пин из красной колодки с фишкой на датчик топлива, которая находится над баком
Здравствуйте.Поменял поплавок на ваз 2109 низкая панель. Пропала масса. Причём перед тем как ставить нов. поплавок, проверил его на весу, подсоеденив фишку и массу.Все работало.Но как только поставил в бак-вообще никаких признаков жизни.Питание проверял от фишки-все работает. Провод массы прозванивал — все ок. Но повторюсь, как поставил нов поплавок в бак и все подсоеденив — ничего не работает. Датчик вообще нечего не показывает?
В чем причина, не ясно?!
Мог застрять датчик(поплавок) Сопротивление меняли?
Нет, не пробовал. А как по подробнее это сделать, подскажите?
*меряли?
Прошу прощения, это т9
Нет. Я не электрик. И особо не шарю.Таким прибором померять можно эти Омы?
К розовым проводам кинул на массу, стрелка вверх поднялась, значит проблема не в приборной, а в датчик самом?
Данную процедуру делал на своем автомобиле все подключал загоралась и тухла стрелка поднимаеться и опускаеться, но стоит бензонасос вихрь с дачиком в бензобаке. Приборка низкая не могу понять в чем проблемма
Содержание статьи
Расположение
Если обычно большинство ремонтных работ, связанных с двигателем и его системой, выполняется через подкапотное пространство, то в случае с датчиком уровня топлива все несколько иначе.
Место расположения ДУТ
Причины замены
Вам придется обязательно заменить датчик, если автомобиль начинает выдавать следующее:
Схема ДУТ
Отличия в датчиках на инжекторах и карбюраторах минимальные. Также немного отличаются датчики уровня топлива на автомобилях ВАЗ 2109, оснащенных низкой и высокой панелью.
Разница заключается в показателях сопротивления. Эти параметры необходимо знать в процессе проверки состояние резистора датчика.
| Тип панели | Показания сопротивления |
| Высокая панель |
|
| Низкая панель |
|
В связи с этим, покупая новый датчик уровня горючего, обязательно спрашивайте контроллер для высокой или низкой панели, в зависимости от того, какой автомобиль у вас. Также важно заметить, что в случае с инжекторными двигателями датчик находится внутри бензонасоса, но он основан на том же принципе действия, что и карбюраторный.
Проверка работоспособности
Не спешите выкидывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.
Для проверки вам в любом случае придется извлечь «подозреваемого».
- В салоне автомобиля снимите нижнюю часть заднего кресла, уберите шумоизоляционный материал, если таковой имеется. Так вы откроете себе доступ к смотровому люку в полу автомобиля.
- Крестовой отверткой открутите четыре крепежных винта, которые удерживают лючок. Снимите его. Под люком вы обнаружите уплотнительную прокладку, выполненную из резины. В любом случае, даже если старый датчик будет вновь работать на благо вашего автомобиля, эту прокладку следует заменить.
- Отключите от датчика питающую колодку с проводами, а затем по периметру открутите крепежные гайки, которые удерживают искомый датчик уровня топлива на корпусе бака. Обычно таких гаек 6 штук, а для их демонтажа потребуется торцевая головка на 8 или обычных гаечный ключ.
- Под одной из гаек располагается провод массы, закрепленный на шпильке. Снимите проводок и уберите пока в сторону. Он не должен мешать.
- Аккуратно достаньте датчик и не забудьте извлечь уплотнительную прокладку из резины, которая находится прямо под регулятором. Если на ней есть следы повреждений, дефектов, обязательно замените данный компонент.
- Когда датчик демонтирован, проверьте визуально его текущее состояние. Если имеются механические повреждения, дальше пытаться его отремонтировать или восстановить работоспособность не имеет никакого смысла. Сразу меняйте.
- В случае отсутствия визуальных повреждений, проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри него имеется топливо, на поверхности элемента видны трещины, различные дефекты, через которые просочилось топливо. Если все это есть в наличии у поплавка, замените весь датчик.
- Обязательно продуйте с помощью сжатого воздуха фильтр очистки топлива. Полезное мероприятие, которое точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заправляете свой ВАЗ 2109, оставляет желать лучшего.
- Проверьте состояние резистора. Для этого вам потребуется мультиметр в режиме омметра. Подключите измерительное устройство к выводам датчика и замерьте показания. В крайнем нижнем положении (пустой бак) сопротивление должно быть около 315-345 Ом. Если бак заполнен наполовину, сопротивление будет 108-128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если же параметры отличаются от указанных, либо сопротивление совсем отсутствует, это говорит о неисправности контроллера. Он подлежит обязательной замене.
Проверка состояния
Следовать необходимо по обратному принципу демонтажа. Но тут есть свои нюансы.
- Установите на шпильки прокладку бензобака.
- Поставьте на место новый или отремонтированный старый датчик.
- На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
- На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
- Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.
Увы, не всегда замена ДУТ дает необходимый результат. После проведенных работ может оказаться, что с датчиком все хорошо, однако указатель уровня топлива на приборной панели упорно продолжает вести себя неадекватно или вовсе не реагирует.
Отключаем и меняем
Где находится датчик уровня топлива
Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке.
Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.
Типы датчиков уровня топлива
В автомобилях может использоваться один из трех основных типов датчиков уровня топлива. А именно:
Обратите внимание, что даже современные датчики зависимы от качества контактов на разъемах (в частности, условий эксплуатации и обслуживания). Поэтому выйти из строя может любой из перечисленных типов ДУТ.
Принцип работы датчика уровня топлива
В зависимости от принципа работы датчиков будут немного отличаться и неисправности которые могут с ними возникать. Рассмотрим схему работы датчика уровня топлива каждого из видов.
Принцип работы датчика уровня поплавкового типа основан на использовании реостата. К его центральной части прикреплен рычажок, на конце которого располагается поплавок. В зависимости от уровня топлива в баке поплавок будет перемещаться передвигая соответственно, и рычажок реостата по контактной дорожке. Во время такого движения будет изменяться сопротивление, что фиксируется электросистемой автомобиля. Соответственно, стрелка на приборной панели будет перемещаться в соответствии с указанным сопротивлением на реостате. К слову, при определенном положении поплавка, а значит, и значении сопротивления на реостате будет загораться контрольная лампа на приборной панели, указывающая на то, что в баке осталось мало топлива и необходима дозаправка.
Для наглядности рассмотрим работу датчика уровня топлива на примере автомобилей ВАЗ-2108/ВАЗ-2109, ВАЗ-21099. У них в конструкции могут использоваться два датчика — для высокой и низкой приборной панели. Конструкционно они похожи, однако имеют различное рабочее сопротивление. В частности, для датчика высокой панели значение сопротивления от 238 до 262 Ом означает, что топливный бак пуст. При сопротивлении 59…71 Ом стрелка топливного прибора находится приблизительно посередине (соответственно, и бак значит наполовину наполнен). Если же сопротивление находится в пределах 17…23 Ома, то это означает, что бак машины залит полностью.
Что касается датчика для низкой панели, то тут ситуация аналогичная. Так, при сопротивлении 285…335 Ом стрелка указывает на пустой бак. При 100…135 Ом стрелка будет соответствовать половине, а при значении 7…25 Ом — в конце шкалы, указывать, на полностью заправленный бак.
Обратите внимание, что указанные значения сопротивлений актуальных лишь для перечисленных моделей ВАЗ. Для других же машин соответствующие значения необходимо искать дополнительно в прилагаемой к ним технической документации (мануалу). Однако даже эти показатели можно использовать как ориентир!
Конструкция датчика основывается на корпусе с направляющей стойкой (собственно, трубка), на другом конце которого расположен провод с контактной группой (фишкой). Также в конструкции есть поплавок с контактными кольцами, расположенный внутри полой трубки. Фланец корпуса крепится с помощью крепежных болтов на верхней стенке топливного бака. К слову, это является недостатком подобного типа датчиков и накладывает ограничение на его использование. В частности, датчики трубчатого типа можно устанавливать лишь на баки, высота которых достаточно велика.
Алгоритм работы трубчатого датчика уровня топлива следующий:
Сопротивление датчика уровня топлива будет отличаться у различных машин, поэтому при измерении нужно пользоваться технической документацией.
Электронные датчики уровня топлива устанавливают на автомобили, где используется качественный бензин и дизельное топливо, произведенный на биологической основе. Это обеспечивает не только очень точные показания датчика, но и позволяет «не прикасаться» исполнительному механизму непосредственно к топливу. Однако особенностью использования таких датчиков является то, что он не обеспечивает плавности в наблюдении за уровнем топлива (с небольшими шагами). В основе конструкции бесконтактных ДУТ лежит неактивный магнитный датчик. Схема датчика уровня топлива по которой он работает следующая:
Указатель уровня топлива в данном случае формируется по дискретному методу поскольку амплитуда сигнала обратной связи будет меняться от отрезка к отрезку который проходит магнит. В зависимости от модели конкретного датчика значение амплитуды сигнала и прочая техническая информация, отличается. Погрешность работы такой системы не превышает 0,5%…1% но и стоимость значительно выше обычной контактной системы, поэтому устанавливаются данные ДУТ лишь на машины бизнес и премиум класса.
Неисправности датчика уровня топлива
Внешне неисправности датчика уровня топлива проявляются одной из следующих ситуаций:
Если у вас появились подобные проблемы значит не работает датчик уровня топлива, а вот если движение стрелки не упало в ноль, а лампа сигнала минимального остатка не загорелась либо напротив горит и при наполненном баке, то это свидетельствует о неисправностях самой приборной панели.
На автомобилях управляемых ЭБУ о наличии проблем с ДУТ можно узнать по зафиксированным в ОЗУ блока кодов ошибок для этого достаточно подключить диагностический сканер для считывании памяти и проверки параметров датчиков различных систем.
Номера основных ошибок что соответствуют неисправностям датчика уровня топлива:
Причины неисправности
Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:
Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.
Как проверить датчик уровня топлива
Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.
Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:
Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.
После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.
Между датчиком топлива и потенциометром, используемых в машинах с карбюраторным двигателем, имеет три провода. Один из которых — «масса», второй — сигнальный провод сопротивления, идущий к прибору, и третий — сигнальный к контрольной лампе критического уровня топлива!
Между датчиками и потенциометрами у инжекторных моторов проводов четыре. Первый — «масса», второй — питание на бензонасос, третий — сигнальный, четвертый — на сигнальную лампу. Между электронными датчиками и прибором также имеют три провода. Первые два — это питание и «масса», а третий — сигнальный, идущий к блоку управления, который укажет количество топлива на цифровом табло приборной панели.
Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:
В случае, когда после этого стрелка на приборе сместилась в конец шкалы — датчик уровня топлива неисправен. Если же стрелка осталась на месте — требуется проверить целостность сигнального провода, то есть, «прозвонить» его.
Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:
Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.
Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:
Кроме измерения датчика уровня топлива мультиметром также нужно выполнить его визуальную проверку. В частности, проверить работоспособность нужно, убедившись, что провода и разъемы не имеют механических повреждений. Также обязательно нужно осмотреть наличие окислов и/или мусора на переменном сопротивлении, а планка с контактами надежно закреплена и припаяна к выводам. Еще надо проверить плотность контакта, то есть, насколько плотно «язычок» подходит к переменному сопротивлению. При необходимости его нужно будет подогнуть (только осторожно!).
Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора. Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.
Ремонт датчика уровня топлива
В первую очередь необходимо понимать, что ремонт датчика уровня топлива невозможен без его демонтажа с посадочного места.
Если на рычажном датчике уровня топлива износились резистивные элементы — можно попробовать подогнуть «язычок», который непосредственно скользит по ним и передает значение тока на контролирующий прибор. Заодно можно почистить контактные дорожки прибора. В случае же, если резистивная дорожка износилась значительно, то ремонт не возможен и ДУТ подлежит только замене. Если плата с резистивной дорожкой «гуляет» на своем посадочном месте — ее нужно припаять заново.
Когда возникли неисправности в электрической цепи датчика, обычно проблемы возникают на контактах. Соответственно, их нужно почистить и подтянуть. Также желательно смазать их специальной смазкой. Повреждены провода — желательно заменить на новые (можно целым жгутом). Однако если повреждение изоляции незначительное, то можно воспользоваться для ремонта изолентой или термоусадкой для проводов.
Если в трубчатом датчике загрязнилась направляющая трубка — значит, ее нужно почистить и смыть налет с помощью спрея с очистителем. Заодно можно почистить и сигнальные провода, расположенные вдоль трубки.
Недостатком электронного датчика уровня топлива является его неремонтопригодность. По крайней мере, в гаражных условиях. Поэтому, если данный узел вышел из строя — обратитесь за помощью в автосервис либо к официальному представителю автопроизводителя вашего автомобиля.
Указатель уровня топлива ваз 2109
» alt=»указатель уровня топлива ваз 2109″ width=»600″ height=»170″ data-src=»https://mashinaa.ru/wp-content/uploads/2020/04/ukazatel-urovnya-topliva-vaz2109.jpg» />
Контроль уровня топлива на автомобиле ваз 2109 выполняется с помощью специального прибора указателя, расположенного на панели приборов и работающего на пару с датчиком уровня, расположенного в топливном баке. За счет изменения положения подвижного поплавка датчика, изменяется сопротивление и как следствие сила тока в цепи питания указателя, а значит меняется положение указывающей стрелки. На автомобилях с высокой и низкой панелью, устанавливаются разные указатели:
Для высокой панели приборов:
Для указателя на низкой панели, значения сопротивления немного отличаются:
Таким образом, зная сопротивление датчика при полном, пустом и наполовину заполненном баке, можно определить качество работы указательного прибора. При наличие отклонений, произведите его замену. На этом ремонтные работы по проверке указателя уровня топлива на автомобиле ваз 2109 завершены.
Ремонтируем датчик уровня топлива Ваз 2109
» alt=»» width=»450″ height=»250″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/04/b8dca98bd1c0f4b3a691a11335576740570f9211257ae-450×250.jpeg?x96918″ />
Если датчик уровня топлива ваз 2109 вышел из строя, то лампочка на панели приборов загорается вне зависимости от количества топлива в баке или же она вовсе перестает работать. Не бегите в магазин, чтобы покупать новый датчик, ведь можно отремонтировать старый. В процессе работы нам понадобятся: отвертка, ключ на 10, головка на 7, тестер, новый терморезистор.
Вытаскиваем минусовой провод от аккумулятора, снимаем заднее сидение Ваз 2109, тем самым освобождая себе доступ к бензоприемнику. Отгибаем шумоизоляционное покрытие над крышкой лючка, выворачиваем саморезы крепления и удаляем эту крышку. Аккуратно разъединяем датчик, отворачиваем хомуты крепления шлангов подвода и слива топлива к трубкам. Поочередно сдвигаем шланги с трубок при помощи ключа на 10. Вытаскиваем бензоприемник с датчиком уровня топлива из бака. Делать это нужно очень аккуратно, дабы случайно не повредить поплавок. Далее убираем прокладку бензоприемника, а сам приемник на время проведения работ закрываем крышкой, чтобы туда не попали посторонние предметы или влага. Хорошенько очищаем датчик, осматриваем его. Проверяем исправность цепи при помощи тестера.
» alt=»79dd38f7bb01eb64c98aa8d33bf9a8c5570f921462317″ width=»450″ height=»365″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/04/79dd38f7bb01eb64c98aa8d33bf9a8c5570f921462317.jpeg?x96918″ data-flat-attr=»img» />
Как правило, датчик ломается из-за выхода из строя терморезистора, который располагается в колбе. Если в вашем случае произошло именно так, то сигнала на тестере не будет. Удаляем сломанный терморезистор из колбы, на его место ставим новую. Но перед установкой нам нужно знать, какое сопротивление имел сгоревший резистор. Если эта величина вам неизвестна, то придется вычислять его самим. Делается это так: присоединяем к разъему датчика терморезистор пробного сопротивления и включаем зажигание. Лампочка на панели должна загореться спустя 5-10 секунд. Наливаем в небольшую емкость немного бензина и опускаем туда подключенный резистор. Если сопротивление подобрано правильно, то лампочка погаснет. Впаиваем ножку терморезистора в середину колбы, но при этом ножка не должна касаться стенок.
» alt=»Ремонтируем датчик уровня топлива Ваз 2109″ width=»450″ height=»336″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/04/468a10beff013668c8a1bb52a4ef351f570f9214832a6.jpeg?x96918″ data-flat-attr=»img» />
Оставить комментарий
Для отправки комментария вам необходимо авторизоваться.
Длина ваз 2109 длина, габариты и ширина
Как убрать воздушную пробку в системе охлаждения двигателя ваз 2109
На что обратить внимание при оформлении не банковского займа?
Каковы распространенные проблемы с автоматической коробкой передач Audi?
Сервис Фольксваген в Нижнем Новгороде
В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.
Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099
Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами.
К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.
Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.
В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.
Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».
На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.
При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Например, бензобак полный, а стрелка указателя все время на нуле или наоборот при пустом баке стрелка прилипла к правому концу шкалы. Подробнее о других неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».
Примечания и дополнения
— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.
— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099
— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем
— Схема подключения лампы резерва топлива ВАЗ 2108, 2109, 21099
— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099
Добавить комментарий
Навигация по записям
Свежие статьи
ПОПУЛЯРНОЕ
Новые комментарии
Небольшой опрос
Датчик бензина на ВАЗ 2109 (карбюратор, инжектор)
Если вдруг стрелка указателя уровня топлива упала вниз или же ведет себя несколько неадекватно, особо переживать не стоит. Вы легко сможете устранить проблему своими руками, если она заключается в вышедшем из строя датчике.
Игнорировать поломку датчика уровня топлива (ДУТ) не стоит, поскольку при отсутствии информации об оставшемся количестве топлива, вы сильно рискуете не доехать до автозаправочной станции, а остановиться где-то в глуши.
Расположение
Если обычно большинство ремонтных работ, связанных с двигателем и его системой, выполняется через подкапотное пространство, то в случае с датчиком уровня топлива все несколько иначе.
ДУТ располагается под задним креслом. Для доступа к нему необходимо снять сиденье, отогнуть шумоизоляционный материал, если таковой имеется, и в районе над топливным баком отыскать необходимый нам контроллер.
Причины замены
Вам придется обязательно заменить датчик, если автомобиль начинает выдавать следующее:
Отличия в датчиках на инжекторах и карбюраторах минимальные. Также немного отличаются датчики уровня топлива на автомобилях ВАЗ 2109, оснащенных низкой и высокой панелью.
Разница заключается в показателях сопротивления. Эти параметры необходимо знать в процессе проверки состояние резистора датчика.
Показания сопротивления
Проверка работоспособности
- В салоне автомобиля снимите нижнюю часть заднего кресла, уберите шумоизоляционный материал, если таковой имеется. Так вы откроете себе доступ к смотровому люку в полу автомобиля.
- Крестовой отверткой открутите четыре крепежных винта, которые удерживают лючок. Снимите его. Под люком вы обнаружите уплотнительную прокладку, выполненную из резины. В любом случае, даже если старый датчик будет вновь работать на благо вашего автомобиля, эту прокладку следует заменить.
- Отключите от датчика питающую колодку с проводами, а затем по периметру открутите крепежные гайки, которые удерживают искомый датчик уровня топлива на корпусе бака. Обычно таких гаек 6 штук, а для их демонтажа потребуется торцевая головка на 8 или обычных гаечный ключ.
- Под одной из гаек располагается провод массы, закрепленный на шпильке. Снимите проводок и уберите пока в сторону. Он не должен мешать.
- Аккуратно достаньте датчик и не забудьте извлечь уплотнительную прокладку из резины, которая находится прямо под регулятором. Если на ней есть следы повреждений, дефектов, обязательно замените данный компонент.
- Когда датчик демонтирован, проверьте визуально его текущее состояние. Если имеются механические повреждения, дальше пытаться его отремонтировать или восстановить работоспособность не имеет никакого смысла. Сразу меняйте.
- В случае отсутствия визуальных повреждений, проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри него имеется топливо, на поверхности элемента видны трещины, различные дефекты, через которые просочилось топливо. Если все это есть в наличии у поплавка, замените весь датчик.
- Обязательно продуйте с помощью сжатого воздуха фильтр очистки топлива. Полезное мероприятие, которое точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заправляете свой ВАЗ 2109, оставляет желать лучшего.
- Проверьте состояние резистора. Для этого вам потребуется мультиметр в режиме омметра. Подключите измерительное устройство к выводам датчика и замерьте показания. В крайнем нижнем положении (пустой бак) сопротивление должно быть около 315-345 Ом. Если бак заполнен наполовину, сопротивление будет 108-128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если же параметры отличаются от указанных, либо сопротивление совсем отсутствует, это говорит о неисправности контроллера. Он подлежит обязательной замене.
- Установите на шпильки прокладку бензобака.
- Поставьте на место новый или отремонтированный старый датчик.
- На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
- На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
- Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.
ДУТ исправен. Что делать?
2 Схемы
Схема ВАЗ-2109
Модификации ВАЗ-2109
Схема ВАЗ-2109 старые версии
Схема ВАЗ-2109 новые версии
Схема ВАЗ-2109, 21099 “люкс”
Схема ВАЗ-21099 с европанелью
Схема комбинации приборов для низкой панели
Схемы комбинаций приборов для высокой панели
Схема подключения фароочистителей
Электрооборудование с роторным двигателем
Схема проводки ВАЗ-2109 карбюратор
- Головная фара.
- Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
- Концевой переключатель для питания лампы освещения моторного отсека.
- Клаксон.
- Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
- Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
- Генератор переменного тока.
- Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
- Клапан подачи жидкости на стекло пятой двери.
- Клапан подачи жидкости на переднее стекло.
- Свечи системы зажигания.
- Датчик Холла, служащий для распределения импульсов зажигания.
- Катушка.
- Концевой выключатель огней включенной передачи заднего хода.
- Измеритель температуры жидкости в системе охлаждения.
- Стартер.
- Аккумуляторная батарея.
- Датчик, замеряющий уровень жидкости в усилителе тормозов.
- Коммутатор, управляющий системой зажигания.
- Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
- Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
- Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
- Блок контактов включения стартера.
- Концевой переключатель на карбюраторе.
- Клапан экономайзера.
- Датчик, сигнализирующий об аварийном снижении давления масла.
- Привод насоса омывателя.
- Двигатель крыльчатки вентилятора системы вентиляции и отопления.
- Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
- Переключатель скоростей.
- Привод очистителя ветрового стекла.
- Прикуриватель.
- Система подсветки рычажков регулировки параметров работы отопителя.
- Розетка для дополнительного оборудования.
- Лампа вспомогательного освещения моторного отсека.
- Система подсветки перчаточного ящика на панели приборов.
- Монтажный блок реле и плавких вставок.
- Переключатель освещения панели приборов.
- Концевик лампы стояночного тормоза.
- Концевик ламп торможения.
- Блок рычагов подрулевого переключателя.
- Переключатель ламп наружного света.
- Переключатель аварийной сигнализации.
- Включение задней противотуманной фары.
- Биметаллический предохранитель противотуманной фары.
- Переключатель обогрева стекла на пятой двери.
- Повторители поворотов на передних крыльях.
- Центральный плафон салонной подсветки.
- Индивидуальный плафон подсветки.
- Переключатели работы подсветки на средних стойках.
- Коммутационный блок зажигания.
- Замок зажигания.
- Комбинация приборов «низкого» типа.
- Концевик «подсоса» на карбюраторе.
- Задние фонари.
- Измеритель уровня топлива в баке.
- Обогрев стекла.
- Привод заднего дворника.
- Два плафона подсветки номера.
Схема оборудования ВАЗ-2109 инжектор
- ДПДЗ (датчик положения дроссельной заслонки);
- ДПКВ (датчик положения коленчатого вала);
- ДТ (датчик температуры);
- ДСА (датчик скорости автомобиля);
- Клапан продувки адсорбера;
- ДМРВ (датчик массового расхода воздуха);
- ДД (датчик детонации) и другие.
Схема блока реле и предохранителей 2109
Офисы по всей России
Бонусы за покупки
Магазин в смартфоне
Популярные категории
Сезонные товары
Ходовая часть
Аккумуляторы
Моторное масло
Антифризы
Поиск запчастей по марке
Выберите из списка марку автомобиля, на который вы хотите подобрать запчасть. Система предложит запчасти для выбранной марки, модели и модификации автомобиля. Мы распределили все запчасти по каталогам систем автомобиля, чтобы поиск деталей был простым. Вы также можете найти нужную деталь, выбрав её в каталоге запчастей.
Подобрать, найти и купить автозапчасти помогут консультанты AUTO3N. Чтобы связаться с консультантами, позвоните по телефону AUTO3N, указанному на странице контактов.
Мы доставляем запчасти по всей России. Запчасти можно заказать на адрес, забрать в постаматах, в магазинах партнеров AUTO3N или через самовывоз со склада AUTO3N.
Присоединяйтесь к нам:
Каждый день с 9:00 до 22:00
Поиск
Подбор по автомобилю
Не найдено
Не найдено
Не найдено
Не найдено
Не найдено
Не найдено
Товары весеннего сезона
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Шины
Диски
Камеры
Крепеж
Чехлы и пакеты для шин
Ремонт
Ещё
Шины летнего сезона
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Популярные бренды
и производители
Моторные масла
Масло трансмиссионное
Антифриз и тосол
Жидкость стеклоомывателя
Жидкость гидроусилителя руля
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Двигатель
Фильтры
Кузов
Электрика
Трансмиссия
Тормоза
Ходовая и подвеска
Топливо и выхлоп
Все категории
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Запчасти точно под
ваш автомобиль
Подберем товары по вашему списку и вышлем
цены, бесплатно. Обработаем заявку в течении буднего дня. Подскажем
аналоги и варианты замены.
Аккумуляторы
Охрана
Автосвет
Автозвук
Батарейки и карты
Парктроники
Инверторы
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Ключи
Специнструмент
Головки и воротки
Домкраты
Хомуты
Компрессоры и насосы
Режущий инструмент
Ещё
Пункты самовывоза
Возврат или обмен
Условия доставки
Карта клиента
ВАЗ · ГАЗ · УАЗ · ОКА
Полезные советы
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В дорогу
Тюнинг
В салон
Аксессуары для ухода
Аварийное
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Уход за кузовом
Щетки стеклоочистителя
Смазки, герметики и клеи
Защита агрегатов
Уход за салоном
Очистители
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Контакты
г. Екатеринбург
Поиск
Подбор по автомобилю
Товары весеннего сезона
Моторные масла
Запчасти для весеннего ТО
Переобуться
в лето
Автомобильные
краски
Добавить комментарий
Для отправки комментария вам необходимо авторизоваться.
