Ваз 2109 инжектор подкапотное пространство своими руками

Дурная голова, рукам покоя не дает
Слышали когда нибудь что то подобное ?

В этой части бортового журнала речь пойдет как я на полторы недели застрял в гараже.
Вообще все началось с кореного сальника . Он подтекал чуток .
Не приятная мелочь согласитесь ? Но чтобы ее устранить, придется выдернуть ДВС . Что собственно я и сделал .
Как то и не планировал вообще что займусь этим . Всё само собой получилось ))
На тот момент ( когда снимал ДВС), я думал что быстренько заменю все сальники, прокладочки, патрубки ну и заодно сделаю что то вроде шейвинга подкапотного пространства !
На тот момент я просто не понимал сколько денег это стоит и сколько времени у меня все это займет .

Не буду забегать на перед . Начну по порядку !

1)
Снял ДВС .

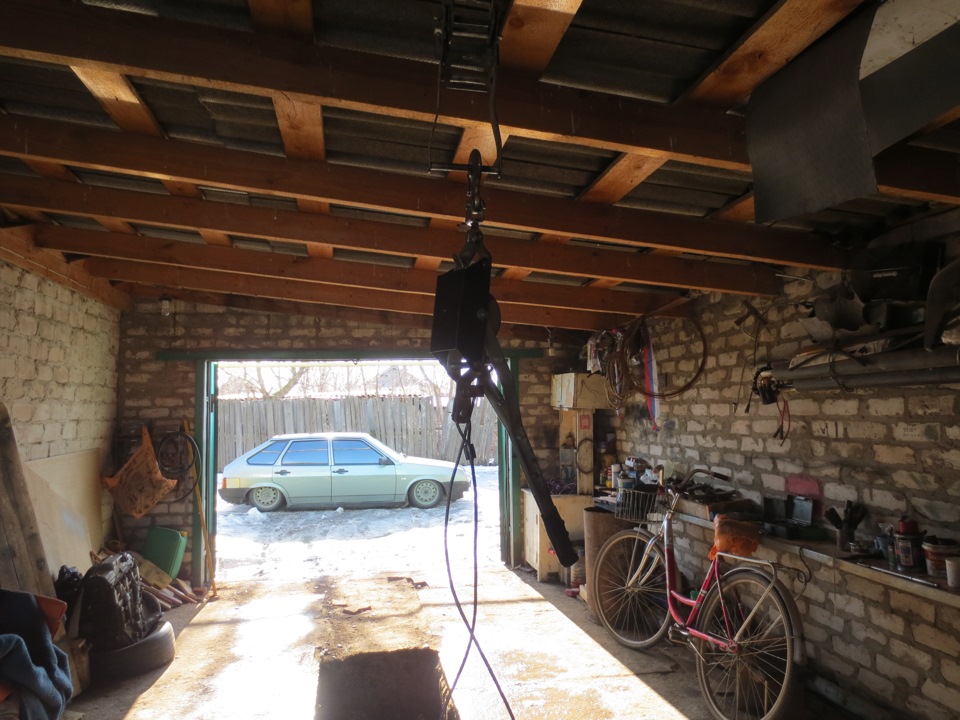

Все работы производил один, единственное там отец чуток помог ДВС снять с лебедки . За что ему спассибо )
Сняв ГБЦ с движка я был растроен . Не, не так !
Сняв ГБЦ с движка я был ВАХ.Е !

Когда скинул » бошку «, начал осмотр поршневой группы и выработки в гильзах . На первый взгляд все как бы хорошо . Но 4 поршень » гуляет » в гильзе ! 1.2.3 поршни сидят отлично а вот 4 гуляет! печальбеда !
Задумался на момент о расточке блока . Но гравировка на поршнях дала понять, что точить уже нечего и дальше только гильзовка . У нас этим не занимаются на сколько я знаю . Поэтому оставалось либо подкинуть колец новых и ездить дальше с болью на душе и осознанием того что сердечко Шипучки скоро кончиться, либо подбирать поршневую группу ! Я проработал оба варианта .
Поршневую группу подходящию подобрать не смогли поэтому я остановился (пока что !) на кольцах.
Ситуация конечно изменилась . Но не сильно . Поршень так же продолжал гулять в гильзе но уже не так сильно.
Решил пока оставить все так, до лучших времен . Накидал в голове несколько перспектив на будущие сердечко Шипучки . Скорее всего это будет … Пока не скажу )) Вдруг не получиться ничего ))
Пока перебирал ДВС загорелся желанием сделать подкапотку более приятной на вид . В мечтах конечно же это полный шейвинг подкапотки . Очень нравится этот вид тюнинга . Примерно уже прикинул что куда прятать, что куда переносить и прочее . Но не смог все это реализовать по нескольким причинам . Поэтому сделал простой клин лук )) дешего и сердито ))

2)
С кольцами и поршнями было решено и вроде можно собирать все обратно … но нет .
Решил спрятать по максимуму проводку и остальные моменты подкапотки .
Реле стартера, какую то хрень отвечающию за холостой ход, реле противотуманок, реле плавного розжига и стабилизации напряжения габаритных огней спрятал под панель . Комутатор решил оставить под капотом, так как он часто «моросит»
Заменил частично проводку и спрятал всю (абсолютно всю ) в гофру . Все в термоусадке . Все по феншую))
Бачок омывайки перенес под бампер .
Акум и расширитель остались на своих местах. Надеюсь временно .
Так же и тормозные трубки остались прежние, никак не могу найти трубогиб . Руками гнуть . Шило на мыло менять . Хочется ровные углы и изгибы ))
Начал вымывать всю вековую грязь, мовиль, сажу из под капота и элементов ДВС . В итоге траванулся от паров солярки . Все таки нужно было проветрить гараж …
Два дня вообще в гараж не ходил . Отходил от чудо солярки ))
Ну а когда все таки отошел . Ломанулся снова в гараж ))

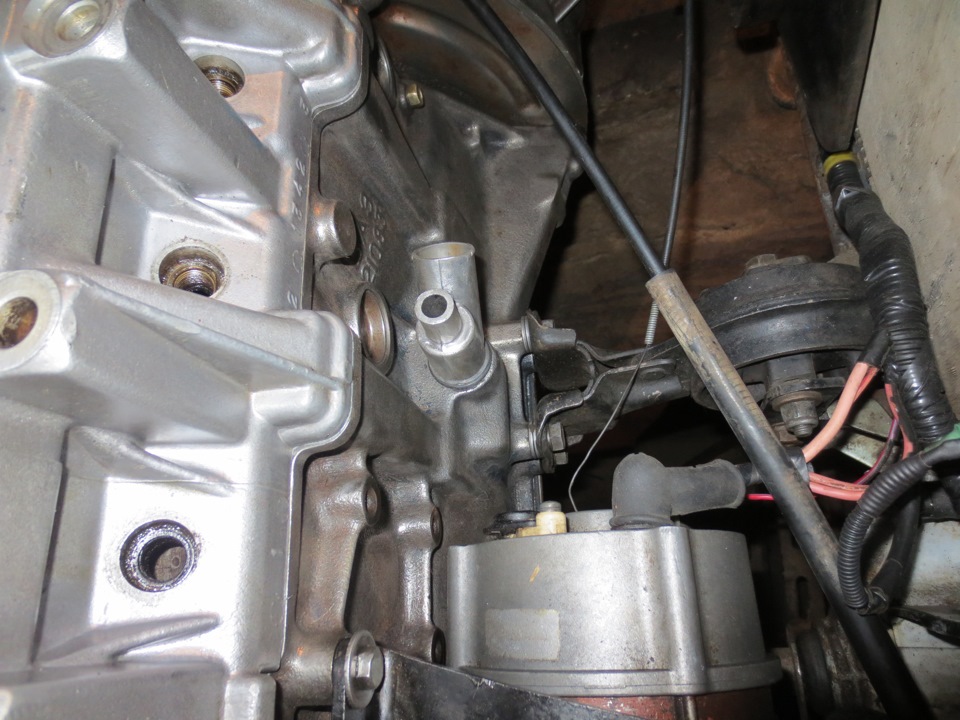

Пришла идея, зачистить вакуумный усилитель . Не знаю для чего . просто захотелось))
Шкурил сначала 120, потом 320, 600 и 1200. Конечно нужно было продолжить . Но я решил на этом остановиться .
фотоотчет :

p.s.
хочу добавить о подушке кпп из прошлого бж.
я неучел что салейнт гораздо меньше и из за этого движок поднялся примерно 1.5 см )) радует . Но теперь без воздухана так как капот не закрывается с ним. Ну и по вибрацие . в салоне на холостых не ощутимо . но стоит немножко надавить педаль газа и сразу все понятно)) вибрация появилось но терпимо.

Ну и в окончание . хотел много вам рассказать но очень устал … пойду отсыпаться теперь уже со спокойной душой )) Машина теперь на ходу . Осталось только грамотно настроить карб, зажигание и распредвал .
Всем ровных дорог .

Содержание статьи

Фазы перекрытия клапанов выставляешь?

Да . Но сейчас всё в ноль . Притру кольца и вы ставлю . Сейчас не понятно всё . Машина не реагирует практически .

На инжекторе будет реагировать, потому что там через ком ещё калибруется, а у тебя через комп уже не откалибровать

ну тут то и не поспоришь)

Когда читал думал закинешь всё в угрюмую гофру, а не тут то было. Классно. Удачи

Спасибо ) хотел прямо по максимуму описать все дни возьни но не осилил ) накидал несколько схем на будущие . Скоро бомбану наш хуторок))

а коренной сальник, это который за маховиком расположен?

Именно он )

и для его замены нужно обязательно двигатель снимать? если честно, то первый раз такое слышу.
получается, что без коробки движок будет висеть на одной передней опоре? только из-за этого советуют снимать весь силовой агрегат?

а как его заменить если необходимо снять корзину, маховик и крышку с сальником ?
я коробку не трогал вообще . коробка осталась висеть на своих опорах . я снял только движок. заменил все прокладки и сальники и воткнул обратно.
а почему советуют снимать весь силовой агрегат не знаю ))

если менять только один этот задний сальник КВ, то всё таки проще будет снять КПП, а не сам ДВС
всё тоже самое, как при замене сцепления, остаётся только маховик снять и заднюю крышку ДВС с этим сальником

ну тут кому как уже . мне например проще снять двс ))
кпп не снимал не разу и поэтому как то сложнее кажется.
двс проще все таки мне кажется .

проще тем, у кого есть подъемный кран в гараже
а у большинства только одна яма

коробка существенно меньше весит, чем сам двс, одному в принципе можно её снять и поставить.
там её снимать — делать нечего. трос сцепления снять, опору открутить, вынуть шарнир из кулисы, выдернуть шрусы с обеих сторон и остаётся только от двс открутить. ну ещё колодку зад.хода снять. а со слитым маслом она ещё меньше будет весить.

некоторые умудряются менять сцепление, не снимая коробку. просто подвешивают на валах, даже масло не сливая. в этом случае самое сложное, это выжимной поменять.

Не обязательно иметь подьмный кран и прочее . Если есть яма, можно скинуть его вниз . Нет ямы . Можно поднять трубой двс вверх, с помощью соседа . К чему вообще этот разговор ?

Хорошая работа! О 16 ре не задумываешься?

задумывался )))
задумывался о движке в целом .
но сейчас пока планы на внешний вид.
как закончу с задуманым может перейду на 16-рь.
может и раньше . кто знает как там дальше будет))

Ай молодеееец!)))

Спасибооо))

Я бы блок покрасил

Я его лаком покрыл . Такой мне больше нравится )

Расположение основных агрегатов автомобиля

Силовой агрегат расположен в моторном отсеке под капотом, он занимает большую часть подкапотного пространства. Силовым агрегатом называется двигатель вместе со сцеплением, коробкой передач (сцепление и коробка передач являются элементами трансмиссии) и установленными на двигателе стартером и генератором.
Двигатель включает в себя системы, обеспечивающие возможность его работы. К таким относятся системы смазки, охлаждения, питания и выпуска. Управление работой впрыскового двигателя осуществляется контроллером ЭСУД (электронной системы управления двигателем). Кроме того, в автомобиле имеется система пуска двигателя (стартер, электрические цепи и коммутирующие устройства) и система энергоснабжения (генератор и аккумуляторная батарея). Последние две системы относятся к группе элементов электрооборудования.

Подкапотное пространство автомобиля ВАЗ-2109 с карбюраторным двигателем

1 – бачок омывателя ветрового стекла и стекла двери задка; 2 – верхняя опора стойки; 3 – корпус воздушного фильтра; 4 – бачок гидропривода тормозной системы; 5 – расширительный бачок системы охлаждения; 6 – аккумуляторная батарея; 7 – коробка передач (не видна); 8 – двигатель.

Подкапотное пространство автомобиля ВАЗ-21099 с впрысковым двигателем

1 – бачок омывателя ветрового стекла; 2 – верхняя опора стойки; 3 – ресивер; 4 – бачок гидропривода тормозной системы; 5 – расширительный бачок системы охлаждения; 6 – аккумуляторная батарея; 7 – корпус воздушного фильтра; 8 – коробка передач; 9 – двигатель.

своевременный ремонт и правильная эксплуатация

ВАЗ 2109: ремонт и эксплуатация — делаем сам

Общий вид авто ВАЗ 2109

Автомобиль ВАЗ 2109 имеет передний привод, силовой агрегат располагается поперек, эксплуатируется на дорогах, имеющих твердое покрытие. Пятидверный хэтчбек с цельнометаллическим кузовом.Пятая дверь располагается сзади кузова и служит для погрузки багажа. Перевозить крупногабаритные и длинномерные грузы можно сложив заднее сидение, что увеличивает объем багажного отделения.Двигатели – карбюраторные четырехцилиндровые, рабочий объем 1,5; 1,3; 1,1, имеют различные системы впрыска топлива. Передний привод улучшает характеристики управляемости, что особенно заметно при прохождении поворотов и движении по скользкой дороге.В комплектацию дополнительно могут входить:

Правильное обслуживание и ремонт ВАЗ 21099 обеспечит долгую эксплуатацию автомобиля в исправном состоянии, а цена капитального ремонта будет значительно ниже.

Итак:

Проверку герметичности уплотнений своими руками нужно производить после 30 000 км пробега, но можно чаще, особенно на новых автомобилях. Это даст возможность выявить скрытые дефекты.При обнаружении следов подтекания жидкости нужно хорошо вытереть это место и спустя немного времени осмотреть. Появление новых следов указывает на течь. После этого лучше всего обратиться к специалистам.

Совет: Если обнаружено подтекание в нескольких местах, сразу нужно проверить состояние шлангов вентиляции картера в местах крепления, может, они пережаты.

Проверка соединения шлангов на двигателе

Итак:

сливная пробка;
прокладка масляного фильтра;
сальники коленвала;
масляный фильтр;
соединение штуцера на направляющей трубке щупа и шланга вентилятора картера.

прокладки головки БЦ;
прокладки крышки клапанов;
уплотнение щупа, указывающего уровень масла. Места проверки показаны на фото стрелками.

Моторный отсек авто ВАЗ 2109

Для проверки утечки масла в коробке передач нужно проконтролировать:

место соединения картеров КП и крышек;
сальники полуосей;
сливную пробку;
тягу управления КП;
уплотнение привода спидометра.

Часто возникает необходимость выполнить на автомобиле ВАЗ 2109 ремонт и обслуживание во время пути. Одной из серьезных проблем является отсутствие зажигания в двигателе, он не заводится.Существует две группы проблем с пуском двигателя: когда он холодный и теплый или горячий.

В этом случае двигатель отключился не менее 6 часов назад, а температура воздуха была +20°С или 3 часа при -20°С. Температура окружающей среды совпадает с температурой масла в картере мотора, поэтому для его пуска нужно воспользоваться в карбюраторе воздушной заслонкой.Итак:

Совет: После начала работы двигателя капот нужно закрыть, предварительно убедившись в отсутствии течей масла, топлива, охлаждающей жидкости и посторонних звуков в работе узла.

Основные причины, по которым двигатель не заводится, являются отсутствие работы в системах:

В этом случае на авто ВАЗ ремонт и обслуживание 2109 осуществляется без использования воздушной заслонки карбюратора.

Причинами отсутствия его работы будут такие же, как и холодного мотора. Поломки в системе пуска будут в отклонениях работы стартера.Есть пять основных поломок:

Совет: В этих случаях двигатель нужно быстро остановить!

На автомобиле ВАЗ 2109 установлена система зажигания бесконтактная высокой энергии.

Проверка зажигания на автомобиле ВАЗ 2109

Напряжение 40 000 В подводится к высоковольтным проводам. При малой величине тока для жизни оно не опасно, но при проверке системы зажигания нужно соблюдать осторожность – удар током может привести к неприятным последствиям.

Совет: при работе с высоковольтными проводами при включенном зажигании нужно пользоваться резиновой перчаткой или с изолированными ручками пассатижами.

Итак:

Совет: Для упрощения доступа к катушке зажигания и предохранения ее от воды при наезде на глубокие луж

stil-avto66.ru

Вид снизу

Передняя часть автомобиля.
Хорошо видны рычаги, растяжки и стабилизатор поперечной устойчивости передней подвески (относится, как и передние колеса, к группе элементов ходовой части).
1 – рычаг подвески переднего колеса (ходовая часть); 2 – растяжка рычага (ходовая часть); 3 – двигатель (поддон картера с пробкой отверстия для слива масла); 4 – коробка передач; 5 – вал привода переднего колеса (приводы передних колес относятся к трансмиссии); 6 – стабилизатор поперечной устойчивости (ходовая часть); 7 – система выпуска отработавших газов (система выпуска).

Задняя часть днища автомобиля.
Хорошо видна балка, частично видны амортизаторы и пружины задней подвески. Рядом с колесом расположен основной глушитель системы выпуска отработавших газов. В задней части автомобиля, за балкой задней подвески, видна ниша днища багажника, в которой размещается запасное колесо.
1 – амортизатор; 2 – балка задней подвески (ходовая часть); 3 – топливный фильтр системы питания (только автомобиль с впрысковым двигателем); 4 – основной глушитель системы выпуска отработавших газов; 5 – ниша днища багажника для запасного колеса.

Днище автомобиля под сиденьями водителя и переднего пассажира.
Под днищем, параллельно трубе дополнительного глушителя, расположена тяга привода управления коробкой передач.
1 – дополнительный глушитель системы выпуска; 2 – трубопроводы гидропривода тормозной системы и системы питания двигателя; 3 – тяга привода управления коробкой передач (трансмиссия).

Днище автомобиля под сиденьями задних пассажиров.
Топливный бак находится под днищем, перед балкой задней подвески. Около топливного бака, расположен регулятор давления, корректирующий давление тормозной жидкости в тормозных механизмах задних колес. Регулятор давления относится к тормозной системе.
1 – дополнительный глушитель системы выпуска; 2 – регулятор давления жидкости в тормозных механизмах задних колес; 3 – топливный бак.

«Восьмерка» произвела на советских автолюбителей огромное впечатление. Многие были поражены отличной управляемостью и динамикой этого автомобиля, однако у него были и недостатки. Главный из них − низкая практичность по причине трехдверного кузова. Концерн решил это исправить и постепенно расширил кузовную гамму модели.

Снимаем низкую панель

Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Можно демонтировать всю торпеду полностью.

Впрочем, это вовсе не удивляет, ведь в модели с распределенным впрыском топлива встроены многочисленные электронные устройства, которые, к сожалению, могут выйти из строя.

Типичный признак разряженного аккумулятора или плохого контакта силовых проводов с клеммами батареи. Электронное зажигание Электросхема ВАЗ может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем.

Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать. Клапан подачи жидкости на стекло пятой двери.

Придется вооружиться торцевым ключом, подходящим под крепежные гайки: проталкиваем их вовнутрь, их позже можно будет достать; нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны; берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности; можно демонтировать с панели регулятор наружного освещения — с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка; отсоединяем питающий жгут от переключателя; снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется; отворачиваем центральный винт, который крепит накладку панели; Все, можно снимать саму накладку.

Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку.

Автомобиль, производимый с по год в Бельгии фирмой Scaldia-Volga. Свечи системы зажигания. ВАЗ 2108 -09 -099 переход с карбюратора на инжектор. 2 часть

ВАЗ 2109

«Девятка» стала логичным продолжением 2108. Ее история существования начинается с 1986 года. Перед покупателями машина предстала в образе хэтчбека с пятью дверьми, что существенно повышало ее утилитарные возможности.

Инженеры несколько изменили габариты и пропорции кузова 2109 относительно Восьмой модели. В частности, стоит отметить новые боковины и менее массивные передние двери, которые лишили облик автомобиля стремительности, но позволили сделать дверные проемы сзади нормальных размеров.

ВАЗ 21099

Идея создания седана на базе моделей 2108/2109 не давала покоя создателям с самого момента запуска их в серию. Дело в том, что в СССР, даже в 80-х годах, автомобиль все еще по-прежнему являлся роскошью и покупатель предпочитал современным «Самарам» проверенную временем «классику», которая имела более вместительный багажник и удобный салон.

В связи с этим, руководству ВАЗ постоянно поступали письма от советских автолюбителей с требованиями выпустить новый седан. В Тольятти прислушались к этим требованиям и в 1990 году запустили в серийное производство Lada 21099.

Алгоритм поиска

Начинать нужно с простого – определить, подается ли электрический импульс на свечи зажигания:

Снимаем наконечник с первой свечи;
Оголяем его контакт;
Подносим к металлической части (можно к блоку цилиндров) на расстояние в 4-5 мм;
Запускаем на пару секунд стартер;
Смотрим – есть ли искра.

Совет: в такой способ мы разделяем поиски неисправности. Если искра на свечи подается – то вряд ли все 4 вышли из строя. А значит, проблему отказа следует искать в системе питания.

Если искры нет, то продолжаем поиски неисправности системы зажигания.

Для этого проводим проверку «на искру»:

Извлекаем из крышки трамблера (распределителя зажигания) центральный провод, идущий от катушки;
Снова подносим его к металлической детали двигателя;
Запускаем стартер и следим – не проскочит ли электрический разряд.

Совет: Если искры нет, то дальнейшие поиски неисправности следует осуществлять с помощью диагностических средств. Причем, подобные устройства должны быть у каждого владельца, осуществляющего самостоятельное обслуживание автомобиля. Тем более, что цена на них невысока.

Простейшие, но эффективные приборы давно выпускаются для автомобилистов. С их помощью можно диагностировать достаточно большой контингент автомобилей отечественного автопрома:

Семейство автомобилей ВАЗ (модели 2108, 2109, 2110), имеющих одинаковые разъемы электронных коммутаторов;
Автомобили украинского происхождения (Таврия и ЗАЗ);
Автомобили ОКА и т.п.

Конечно, с их помощью нельзя определить, нужна ли замена подкапотной проводки ВАЗ 2109, но обнаружить отказавший электронный блок или электрическую цепь они в состоянии. В их функции входит:

Проверка работоспособности катушки зажигания;
Проверка датчика Холла;
Проверка работы замка зажигания и контактной группы;
Проверка реле зажигания.

Достаточно подключить прибор МД-1 вместо штатного коммутатора и включить зажигание (не заводя мотор). С помощью встроенных в корпус светодиодных ламп мы увидим:

Реле зажигания и замок исправны, если загорается светодиод «П»;
Первичная обмотка в рабочем состоянии, если загорается светодиод «К»;
На 1-2 секунды включаем стартер и следим за светодиодом «Д» – если начинает моргать, значит датчик Холла работоспособен.

Выводы: знание особенностей работы систем автомобиля ВАЗ-2109, и простейшие диагностические приборы помогут вам быстро найти проблему отказа и также быстро ее ликвидировать.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Конструктивные различия

Чем отличается 2109 от 21099?

Несмотря на то, что эти два автомобили весьма схожи, между ними все же присутствуют некоторые отличия.

Так, 21099 имел следующие особенности:

Иную конфигурации решетки радиатора.
Панель приборов с наличием тахометра (ранние версии).
Увеличенный на 20 сантиметров задний свес кузова.

Вариации

ВАЗ 2109 и 21099 имели модификации, имеющие идентичные технические характеристики.

Поэтому, логичней представить лишь силовые агрегаты, которыми оснащались данные модели:

Все моторы комплектовались механической трансмиссией на пять ступеней.

Стоит отметить, что поздние версии Лада 21099 получили мотор 1.6 литра, выдававший 81 лошадиную силу. Кроме того, в его силовой гамме отсутствовал агрегат 1.1 литра, которым оснащались и «Девятка» и «Восьмерка».

Наблюдайте за подкапотной проводкой

Подкапотная проводка ВАЗ 2109 включает в себя такие элементы.

Жгуты проводки системы зажигания.
Жгуты с проводами осветительной системы.
Провода соединений разнообразных датчиков с электронным блоком управления.
Проводка управления электродвигателями: радиатора, омывателя вар, стеклоочистителей.

Под капотом пространство ограничено, а проводка находится бок о бок с элементами двигателя внутреннего сгорания. Детали мотора работают в режимах высоких температур и давлений. В такой среде провода могут ослабнуть или потерять изоляцию. На них могут появляться потертости или, возможно, даже оголения жилы. В таком случае опасности подвергается вся схема электропроводки ВАЗ 2109. Работа схемы продолжается, но в небезопасном режиме. Это может привести к короткому замыканию, и как следствие, — к пожару.

О предпочтениях автомобилистов

Отзывы владельцев об этих автомобилях мало чем различаются друг от друга. Модели конструктивно схожи и имеют одинаковые недостатки. Основные из них − сильная коррозия кузова, а также салон, который гремит на неровностях.

Многие проводят тюнинг своими руками. Доработки, по большей части, касаются незначительного изменения внешнего вида, салона. Пример тюнинга можно без проблем отыскать на просторах интернета − почитать соответствующие статьи либо посмотреть видео.

Основные причины отказа

Если двигатель не хочет заводиться, но стартер вращает коленвал, то основные причины известны:

Либо в цилиндры не подается топливовоздушная смесь;
Либо эту самую смесь некому «поджигать» – нет искры.

Система питания

Проверить, поступает ли топливо в цилиндры довольно просто. Для этого:

Берем свечной ключ из штатного набора инструментов;
Снимаем высоковольтный провод со свечи первого цилиндра;
Выкручиваем свечу зажигания своими руками;
Внимательно ее рассматриваем.

Совет: если свеча мокрая и от нее пахнет бензином, значит топливовоздушная смесь в цилиндры поступает. Следует искать причину отказа в ней. Если же нет – то нужно искать причину в узлах системы питания. Видео об устранении подобных отказов есть в интернете.

Система зажигания

Первым делом поиск неисправности следует начать с тестирования системы зажигания, поскольку в процессе искрообразования принимает участие достаточно много устройств:

Свечи зажигания;
Высоковольтные провода;
Распределитель зажигания (на карбюраторных двигателях);
Датчик Холла;
Коммутатор;
Катушка зажигания.

Испытание

Ничего лишнего

Эти два автомобиля выглядят вполне привлекательно. Их дизайн лишен вызывающих решений, однако он гармоничен и продуман. «Девятка» имеет более стремительный профиль кузова, в то время как 21099 более степенен, респектабелен.

По части геометрической проходимости незначительное преимущество у 2109 − за счет более коротких свесов кузова. А вот, ездить по ухабам на 21099 проблематичнее по причине длинной кормы.

Удобно и уютно

Интерьер обоих «Самар» идентичен. Стоит заранее оговориться, что качество материалов отделки далеко от идеала − повсюду жесткий, гулкий пластмасс. Безусловно, пластик позволил снизить вес автомобилей, однако он лишил ВАЗовские модели того налета роскоши, которым славятся Жигули классического семейства. В то же время, эргономика хороша и отвлекаться от дороги не приходится благодаря компактному расположению органов управления.

Упругие передние кресла обеспечивают неплохую фиксацию тела. Однако, рослый водитель пожалуется на недостаток регулировки своего сиденья в продольной плоскости. На заднем диване вольготно только двум пассажирам, и при условии роста менее 175 сантиметров.

Что касается багажного отделения, то между 2109 и 21099 здесь есть отличия. У «Девятки» объем багажника составляет 270 литров, в то время как у его более практичного соплатформенника данный показатель равен уже 400 литрам.

Знакомые повадки.

Наиболее востребованный мотор для обоих авто − установка 1.5 литра, выдающая 70 лошадиных сил. Такой агрегат обладает неплохим подхватом в зоне средних оборотов, а чувствительная педаль акселератора усиливает ощущения от разгона.

Механическая трансмиссия со сближенным передаточным рядом дает возможность неплохо реализовать потенциал мотора на первых трех передачах, однако четкость переключений, избирательность передач посредственные.

ВАЗ 21099 относительно 2109 немного устойчивей на высокой скорости. Однако, в поворотах «Девятка» кажется более цельной и имеет лучшую устойчивость на дуге. Рулевое управление информативное, но длинная рулевая рейка лишает баранку чувствительности в нулевой зоне.

Длинноходная подвеска уверенно отрабатывает неровности, не пробивая при полной загрузке салона. Хотя, она жестковата, поэтому не может обеспечить высокую плавность хода даже на мелких ухабах.

Снимаем низкую панель

Демонтаж низкой панели может потребоваться не только для ее замены, но выполнять ремонт различной степени сложности. Схема проводки ВАЗ 2109 на инжектор будет нашим основным помощником. Кроме нее нам понадобится стандартный набор инструментов

Совет: Для удобства снимаем рулевое колесо, и приборная панель становится доступной для снятия.

Алгоритм работ будет примерно следующим:

Переходим к финальной стадии демонтажа

После того, как, сняли козырек, необходимо сжать фиксаторы и достать комбинацию приборов целиком:

отворачиваем гайку, которой крепится привод спидометра и снимаем его тросик;
далее демонтируем шланг экономайзера, а затем блок питающей проводки (красной и белой). Отбрасываем трос, который отвечает за суточный пробег спидометра, откладываем его отдельно;
согласно фото снимаем ручки, которые включают и регулируют яркость подсветки, а также гидрокорректировку освещения. Берем в руки торцовый ключ, отвинчиваем гайки, крепящие эти регуляторы к корпусу панели;

Теперь можно браться за замок зажигания. На видео ниже можно узнать, как сделать запуск с кнопки. Отсоединяем колодку с проводами. Теперь нужно отщелкнуть фиксатор, блокирующий руль.

Теперь мы можем приступить к выполнению собственно ремонтных работ. Электропроводка ВАЗ 2109 на инжектор понадобится нам для того, чтобы произвести обратную установку.

Давайте рассмотрим, чем отличается инструкция по снятию высокой панели на «девятках»:

Russia Cars

Рис. 1–2. Подкапотное пространство ВАЗ–2109 (вид сверху):
1 – двигатель 2 – бачок омывателя 3 – воздушный фильтр 4 – топливный насос 5 – вакуумный усилитель

6 – главный цилиндр тормоза 7 – блок реле и предохранителей 8 – расширительный бачок 9 – аккумуляторная батарея 10 – распределитель зажигания

Рис. 1–3. Подкапотное пространство ВАЗ–2109 (вид снизу):

1 – двигатель 2 – стартер 3 – коробка передач 4 – приемная труба глушителя 5 – стабилизатор 6 – рычаг передней подвески 7 – привод передних колес 8 – масляный картер двигателя 9 – растяжка

Головка цилиндров и клапанный механизм (особенности устройства) Основные размеры клапанов, направляющих втулок и седел клапанов даны на рис. 2-44. Рис. 2-44. Основные размеры клапанов, направляющих втулок и седел клапанов Головка цилиндров отлита из алюминие .

Проверка балки заднего моста Тщательно проверьте техническое состояние балки, особенно при ремонте автомобиля, потерпевшего аварию. Деформированная балка может стать причиной шума заднего моста и ускоренного износа шин. Де .

Ваз 2109 схема кузова: данные по геометрии и контрольным точкам

Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова.

С чем связаны повреждения кузова «девятки»

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

Ваз 2109 геометрия кузова

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

Всегда в первую очередь проверяем предохранители

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Этапы проверки	Ваши действия
Для проверки этих защитных элементов на целостность сначала открывается электрическая схема проводки ВАЗ 2109, а именно раздел, в котором приведен список предохранителей монтажного блока.	В этом разделе указано, за безопасность какого из приборов отвечает тот или иной предохранитель. Так же указаны названия защитных элементов, чтобы вы знали какой предохранитель нужно проверить, а также максимально допустимый ампераж.
Обеспечиваем доступ к предохранительному блоку.	Открываем капот. В левом углу возле лобового стекла расположен этот блок. Снимаем крышку и находим нужный предохранитель.
Затем берем специальные щипцы, вытягиваем защитный элемент.	Проверяем его на целостность.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.

Правильнее покупать детали, которые уже проверены временем и используются на серийных автомобилях, в том числе:

коробка воздушного фильтра;
ресивер;
коллектор;
бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Иногда такие отверстия могут быть сделаны уже на заводе. Если же их нет, то под модуль и датчик предусмотрены специальные канавки. Будьте внимательны и не просверлите блок насквозь! Если сомневаетесь, пусть вместо вас это сделает мастер.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

Если все сделано, отсоедините провода, отвечающие за зажигание. Они находятся под капотом. Убираем также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который нужно сделать длиннее. Его можно взять от одной из прошлых версий ВАЗ.

Также разберите панель с приборами. На ней есть лампочка check engine, которую нужно подключить к проводу. От мотора в кабину нужно вывести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.

Провода, которые остались от реле карбюраторного вентилятора нужно замкнуть вместе с датчиком включения вентилятора.

В отведенных для этого местах крепим все предохранители, реле и контроллер. Кроме того, важно подключить бензонасос к приборной панели. Это нужно для правильных показаний уровня топлива (стандартный просто убираем).

Блок имеет сбоку головку с заглушкой, на которой нужно закрепить массу жгута, отвечающего за впрыск топлива. Также важно не забыть установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку.

Монтаж топливной магистрали

Больше всего времени и сил забирает топливная магистраль, которую нужно провести по дну нашего ВАЗ. Очень трудно протянуть топливный провод под рулем. После всего закрепите топливные шланги и фильтр. Для фильтра на дне авто есть специальные болты. В конце поставьте на место бензобак и подсоедините топливную линию, а также поставьте на их места зажигание, датчики и высоковольтные провода.

На данном этапе важно крепко закрепить все шланги и массу. Если этого не сделать, не оберешься проблем впоследствии. Остается только установить патрубок (его шланг) и подогрев для него, фильтр для воздуха, а также шланги для картерной вентиляции. После запуска автомобиля, а двигатель должен заработать бесперебойно, подключите анализатор газа и ДСТ-2 (диагностический сканер-тестер). Необходимо сбросить ошибки и отрегулировать состав смеси на холостом ходу.

Замена карбюратора на инжектор, у автомобилей УАЗ и Газель, слегка отличается. Отличия связана с особенностями двигателя Газель.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

В задней части автомобиля снимаем старую карбюраторную топливную систему.
Вытягиваем бензобак и топливные патрубки.
Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.
Устанавливаем кронштейн на прежнее место и закрепляем магистрали
Проводим установку фильтра для топлива вместе со шлангами.
Закрепляем топливный фильтр со шлангами
Закрепляем на инжекторном бензобаке бензонасос.
Переходим в моторный отсек и снимаем зажигание.
Отсоединяем провода, которые идут от датчиков к косе зажигания.
Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.
Устанавливаем инжекторный тройник зажигания на место карбюраторного
На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
Снимаем карбюратор вместе с впускным коллектором.
Демонтируем старый карбюратор вместе с коллектором
Заменяем прокладку и монтируем новый инжекторный коллектор.
Устанавливаем инжекторный коллектор на место карбюраторного
Проводим установку форсунок на рампу и закрепляем её на коллекторе.
Присоединяем шланги и устанавливаем ресивер.
Устанавливаем инжекторный ресивер и подключаем к нему шланги
Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
Подключаем проводку к контроллеру и двигателю.
В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
Меняем карбюраторный модуль на инжекторный.
Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
Устанавливаем новую систему зажигания (свечи и модуль).
Устанавливаем воздухофильтр.
Высверливаем отверстие для датчика детонации (глубина 16 мм).
Запускаем двигатель и проверяем его работы.

Устанавливаем кронштейн на прежнее место и закрепляем магистрали

Закрепляем топливный фильтр со шлангами

Устанавливаем инжекторный тройник зажигания на место карбюраторного

Демонтируем старый карбюратор вместе с коллектором

Устанавливаем инжекторный коллектор на место карбюраторного

Устанавливаем инжекторный ресивер и подключаем к нему шланги

Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль

Вывод

Сколько бы ни было споров о «старой доброй» надёжности карбюратора или прогрессивности и экономичности инжектора, в любом случае выбор делать, конечно, вам. Для того чтобы правильно переоборудовать свою машину, на всех этапах руководствуйтесь инструкцией по эксплуатации и техническим паспортом каждого узла и агрегата. Помните, что автомобиль — это объект повышенной опасности и каждое своё действие основательно проверяйте.

Возможно, у вас есть опыт переоборудования ВАЗ-2109 с карбюратора на инжектор? Поделитесь опытом с нашими читателями в комментариях. Любая информация и, конечно, ваше личное мнение будут очень полезны.

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Читайте в этой статье

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене. В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Настройка холостых оборотов на карбюраторном и инжекторном моторе. Особенности регулировки ХХ карбюратора, регулировка холостого хода на инжекторе.

Устройство и схема работы инжектора. Плюсы и минусы инжектора по сравнению с карбюратором. Часты неисправности инжекторных систем питания. Полезные советы.

При резком нажатии на педаль газа двигатель дергается, появились рывки и провалы, авто не набирает скорость: основные причины неисправности и диагностика.

Автомобили семейства ВАЗ представляют собой практичные транспортные средства, однако качество изготовления отдельных механизмов и систем оставляют желать лучшего. В связи с этим владельцы таких машин нередко сталкиваются с всевозможными неисправностями и вынуждены выполнять профилактический ремонт.

В конструкции автомобиля есть несколько категорий узлов, которые требуют к себе пристального внимания и отношения.

К их числу относятся:

Тормоза.
Рулевой механизм.
Подкапотная проводка ВАЗ-2109 и электрическая сеть внутри салона.

Поэтому важно понимать, что поломка в одной из вышеперечисленных систем грозит серьезными последствиями как для водителя, так и для пассажиров.

Полная схема

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

Предисловие

Замена сальника коленвала является довольно хлопотным и долгим процессом, который требует определенных технических знаний. К примеру, человек должен не в теории, а на практике знать из каких частей состоит автомобиль, как снять ремень ГРМ или коробку передач.

Сальники необходимы для того, чтобы предотвратить вытекания жидкости, в данном случае моторного масла из моторного отсека. Сальники устанавливаются там, где есть вал, выходящий из механизма, работающего в смазочной жидкости. В машине довольно много всевозможных узлов, где устанавливаются сальники, однако самые важные из них установлены в моторе. В моторах Ваз 2109 установлены как и везде два сальника: передний и задний. Задний обычно больше, для того чтобы до него добраться нужно раскурочить половину автомобиля. Сальники мотора защищают двигатель от потерь драгоценного моторного масла, при его недостатке увеличивается износ мотора, что сулит серьезными и дорогими проблемами в будущем.

Сальник – кольцо, имеющее жесткую внешнюю часть и эластичную внутри, в это кольцо вставляется вал. Внешняя часть данного кольца усиливается пружиной, которая плотно прижимает его к валу. Обычно сальник заменяется в случае, когда пришло время его замены, однако существуют и другие причины замены, обычно преждевременной.

Но не только схема, но еще для переоборудования карбюраторного ВАЗ 21099 вам потребуются:

Справочно: проводка ВАЗ 21099 на карбюратор отличается от проводки для евро панели наличием дополнительных датчиков и иным расположением индикаторов их работы.

Разборка панели

Вооружаемся инструментами и приступаем к разборке. Вначале:

Отсоединяем аккумуляторную батарею;
Снимаем переднюю панель (она на защелках и винтах);
Извлекаем приборный узел;
Аккуратно отсоединяем все контакты и разъемы на проводах;
Демонтируем пластиковую панель с рулевой колонки;
Отсоединяем замок зажигания и демонтируем его;
Освобождаем жгуты проводки, идущие в подкапотное пространство;
Извлекаем их через технологическое отверстие.

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
Между ними стальная панель моторного отсека, сквозь которую проложена проводка.

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Справочно: Но это если рядом будет проложен и новый жгут проводов, а это сделать не удастся, пока не будет демонтирована старая проводка.

Вооружаемся блокнотом и ручкой;
Записываем расположение клемм и проводов.

Совет: Хорошо если в этот момент рядом будет инструкция, чтобы вы понимали, какие именно электрические цепи защищаются конкретным предохранителем.

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
Вместо него продеваем новый комплект;
Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Совет: количество проводов в жгуте проводки достаточно большое. Кроме того, провода разной длины и собраны для удобства в жгуты поменьше. Не рассоединяйте их, т.к. они скомпонованы для большего удобства.

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
Звуковой сигнал;
Электронный тахометр;
Датчик тормозной жидкости;
Датчик температуры;
Датчик уровня топлива.

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

Собрать пластиковые детали панели в единое целое;
Установить новый замок зажигания;
Установить кожух на рулевую колонку;
Проверить работоспособность новой панели.

Какой сальник коленвала ставить на ВАЗ 2109, когда менять?

Периодичность замены — раз в три года или при каждой замене ремня ГРМ.

И ещё один в центре. Снимаем крышку ГРМ. Снимаем ремень привода генератора.

Проворачиваем нижний шкив до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.

Электрическая схема ВАЗ-21083, ВАЗ-21093, ВАЗ-21099

1 – блок-фара; 2 – электродвигатели очистителей фар; 3 – противотуманные фары; 4 – выключатель подкапотной лампы; 5 – звуковой сигнал; 6 – электродвигатель вентилятора системы охлаждения двигателя; 7 – датчик включения электродвигателя вентилятора; 8 – датчик износа колодок передних тормозов; 9 – генератор; 10 – электромагнитный клапан включения омыва фар; 11 — электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 12 – электромагнитный клапан включения омыва ветрового стекла; 13 – электродвигатель омывателя стекол; 14 – датчик контрольной лампы давления масла; 15 – датчик уровня масла; 16 – датчик уровня омывающей жидкости; 17 – датчик расхода топлива; 18 – электромагнитный клапан карбюратора; 19 – концевой выключатель карбюратора; 20 – реле включения стартера; 21 – свечи зажигания; 22 – датчик-распределитель зажигания; 23 – датчик скорости автомобиля; 24 – блок управления электромагнитным клапаном карбюратора; 25 – колодка диагностики; 26 – катушка зажигания; 27 – выключатель света заднего хода; 28 – датчик указателя температуры охлаждающей жидкости; 29 – стартер; 30 – датчик верхней мертвой точки 1-го цилиндра; 31 – коммутатор; 32 – аккумуляторная батарея; 33 – датчик уровня охлаждающей жидкости; 34 – реле включения противотуманных фар; 35 – датчик уровня тормозной жидкости; 36 – монтажный блок; 37 – штепсельная розетка для переносной лампы; 38 – блок управления блокировкой замков дверей; 39 – подкапотная лампа; 40 – электродвигатель очистителя ветрового стекла; 41 – лампа освещения вещевого ящика; 42 – электродвигатель вентилятора отопителя; 43 – дополнительный резистор электродвигателя отопителя; 44 – переключатель вентилятора отопителя; 45 – лампа подсветки рычагов отопителя; 46 – моторедукторы электростеклоподъемников передних дверей; 47 – моторедукторы блокировки замков дверей; 48 – выключатель зажигания; 49 – переключатель электростеклоподъемника правой двери; 50 – переключатель электростеклоподъемника левой двери; 51 – реле зажигания; 52 – подрулевой переключатель; 53 – маршрутный компьютер; 54 – прикуриватель; 55 – регулятор освещения приборов; 56 – выключатель контрольной лампы стояночного тормоза; 57 – выключатель стоп-сигнала; 58 – контрольная лампа включения обогрева заднего стекла; 59 – выключатель обогрева заднего стекла; 60 – выключатель противотуманных фар; 61 – контрольная лампа включения противотуманных фар; 62 – контрольная лампа включения заднего противотуманного света; 63 – выключатель заднего противотуманного света; 64 – боковые указатели поворота; 65 – выключатели плафона на стойках дверей; 66 – предохранитель цепи противотуманного света; 67 – выключатель наружного освещения; 68 – комбинация приборов; 69 – выключатель контрольной лампы воздушной заслонки карбюратора; 70 – выключатель аварийной сигнализации; 71 – плафон освещения салона; 72 – разъем для подключения к плафону индивидуального освещения; 73 – задние фонари; 74 – фонари освещения номерного знака; 75 — электродвигатель очистителя заднего стекла; 76 – элемент обогрева заднего стекла; 77 – датчик указателя уровня и резерва топлива;

Проверка работоспособности клапана

Необходимо включить зажигание, но не запускать стартером двигатель.

Месторасположение клапана на карбюраторе

Обратите внимание! Для удобства работы вооружаемся схемой электропроводки. На фото ниже представлена цветная проводка ВАЗ 21099 на карбюратор в люксовом исполнении — высокая панель.

Цветная схема (2500х1800) для помощи в поиске неисправностей и обслуживания электрических компонентов

В том случае, если щелчка не последовало, значит, присутствуют какие-то неисправности в работе либо самого устройства, либо электрической цепи.

Замена переднего сальника коленвала ВАЗ 2109

Замена переднего сальника коленвала ВАЗ 2109 проводится быстрее, чем в иномарках. Так, после подготовительных работ можно начать и основные. Стоит отметить, что основные работы длятся 4-5 часов в зависимости от ловкости того, кто их проводит. Итак, после подготовки, следует выполнять следующие действия:

Дальше нужно снять масло приемник: выкручиваются болты, закрепленные на крышке маслоприемника и фиксационный болт, соединяющий приемник масла и насос, после этого насос можно просто и быстро снять. Завершающим этапом является выкручивания 6-ти болтов, после чего можно поддеть корпус и вытащить насос.

После этого необходимо поддеть старый сальник, вытащит его, очистить место его фиксации бензином и установить новый сальник. Новый сальник необходимо смазать маслом и установить на место старого сальника. Место также нужно смазать маслом. Рабочая кромка сальника должна смотреть внутрь. Далее нужно правильно установить насос и все остальные элементы. При неправильном монтаже можно повредить составные части авто и влететь в копеечку.

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

Обратите внимание! На клапане (на фото внизу) расположено уплотнительное кольцо, которое должно быть целостным. Если это не так, значит, в нем может быть причина подсоса лишнего воздуха, обеднения смеси и неполноценной работы двигателя.

Извлечение элементов для проверки

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

Процесс проверки работоспособности
Более наглядно о проверке вы можете узнать из видео, представленного ниже

Теперь перейдем непосредственно к тому, как же заменить неисправный клапан на карбюраторе ВАЗ 21099 (низкая панель). Для начала напомним о том, где же располагается этот элемент, управляющий работой двигателя на холостых оборотах. О другой легендарной классике можно узнать перейдя по ссылке.

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

Детали мелкие – старайтесь не уронить

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Обратите внимание! В случае такого ремонта, двигатель может продолжать работать еще несколько минут после отключения зажигания.

Что под капотом? (для “чайников”)

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Где находится реле вентилятора ВАЗ-21099 инжектор

Переоборудование карбюратора на инжектор ВАЗ 2109

коробка воздушного фильтра;
ресивер;
коллектор;
бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

Где находится масса ВАЗ-21099 инжектор (основная)

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

В задней части автомобиля снимаем старую карбюраторную топливную систему.
Вытягиваем бензобак и топливные патрубки.
Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.

Устанавливаем кронштейн на прежнее место и закрепляем магистрали

Закрепляем топливный фильтр со шлангами

Устанавливаем инжекторный тройник зажигания на место карбюраторного

Демонтируем старый карбюратор вместе с коллектором

Устанавливаем инжекторный коллектор на место карбюраторного

Устанавливаем инжекторный ресивер и подключаем к нему шланги

Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль

Вывод

Читайте в этой статье

Где находится реле стартера

Подведем итоги

Если кузов ВАЗ 2109 в хорошем состоянии, то после выработки силовым агрегатом ресурса, перед владельцами стоит выбор нового мотора. А поскольку карбюраторные версии больше не выпускаются, для установки инжекторной потребуется и полная замена штатной электропроводки.

Справочно: в карбюраторном двигателе топливо смешивалось с воздухом воздушным потоком, а уже затем попадало в цилиндры. В инжекторном его подача осуществляется прямо в цилиндры с помощью форсунок, управляемых электроникой.

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
Вместо карбюратора установлен блок форсунок, управляемых электроникой;
Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

Справочно: В инжекторных версиях под капотом установлен единый модуль зажигания, в котором катушка и коммутатор объединены в общее устройство искрообразования.

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
ДТ ( датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

На представленном выше фото схемы с датчиками цифрами обозначены:

ДПДЗ;
ДПКВ;
ДТ;
ДСА;
Клапан продувки адсорбера;
ДМРВ;
ДД и другие.

Совет: Для их установки в старом кузове автомобиля ничего переделывать не нужно. Производитель свел к минимуму подготовительные работы, а прилагаемая к силовому агрегату инструкция подробно описывает порядок установки навесных компонентов.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

постоянного запоминающего устройства (ПЗУ);
оперативного запоминающего устройства (ОЗУ);
микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Совет: вмешиваться в его работу, равно как и диагностировать своими руками параметры его работы недопустимо.

Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

избегают прикосновений к штекерам ЭБУ;
не дотрагиваются руками до электронных компонентов на его платах;
при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

Что внутри салона

Замена силового агрегата потребует и замены внутрисалонной проводки.

Многие владельцы совмещают этот процесс и с заменой панели приборов на современную:

Совет: в интернете достаточно много видео материалов, где подробно описывается процесс доработки панели. Внимательно изучите их все перед началом работ на своем автомобиле.

Практические советы

Эксплуатация инжекторного силового агрегата, и в частности обслуживание его электронных компонентов, в корне отличается от систем карбюраторного мотора.

Владельцы переоборудованных автомобилей должны усвоить несколько основных правил:

Выводы

Надеемся, что наша статья поможет вам избежать досадных ошибок при обслуживании автомобиля ВАЗ 2109. И предложенные схемы помогут разобраться в тонкостях работы электронных компонентов.

С чего начинать поиски причины отказа двигателя заводиться? Конечно же, с проверки подкапотного пространства, где сосредоточена основная масса систем управления автомобилем. И среди них проводка занимает далеко не последнее место, если речь идет о ВАЗ 2109.

Основные причины отказа

Если двигатель не хочет заводиться, но стартер вращает коленвал, то основные причины известны:

Проверить, поступает ли топливо в цилиндры довольно просто. Для этого:

Берем свечной ключ из штатного набора инструментов;
Снимаем высоковольтный провод со свечи первого цилиндра;
Выкручиваем свечу зажигания своими руками;
Внимательно ее рассматриваем.

Свечи зажигания;
Высоковольтные провода;
Распределитель зажигания (на карбюраторных двигателях);
Датчик Холла;
Коммутатор;
Катушка зажигания.

Алгоритм поиска

Начинать нужно с простого – определить, подается ли электрический импульс на свечи зажигания:

Снимаем наконечник с первой свечи;
Оголяем его контакт;
Подносим к металлической части (можно к блоку цилиндров) на расстояние в 4-5 мм;
Запускаем на пару секунд стартер;
Смотрим – есть ли искра.

Если искры нет, то продолжаем поиски неисправности системы зажигания.

Извлекаем из крышки трамблера (распределителя зажигания) центральный провод, идущий от катушки;
Снова подносим его к металлической детали двигателя;
Запускаем стартер и следим – не проскочит ли электрический разряд.

Семейство автомобилей ВАЗ (модели 2108, 2109, 2110), имеющих одинаковые разъемы электронных коммутаторов;
Автомобили украинского происхождения (Таврия и ЗАЗ);
Автомобили ОКА и т.п.

Проверка работоспособности катушки зажигания;
Проверка датчика Холла;
Проверка работы замка зажигания и контактной группы;
Проверка реле зажигания.

Пожалуй, без преувеличения можно сказать, что самой популярной моделью автоВАЗа является семейство переднеприводных автомобилей. И многие владельцы стремятся изменить ВАЗ 2109 своими силами, внося различные улучшения, затрагивающие штатную проводку.

Но все ли они оправданы? Об этом и пойдет речь в данной статье.

Сегодня можно встретить несколько модификаций автомобиля, у которых схема проводки на ваз 2109 имеет существенные отличия.

В частности, автомобиль оснащается:

Карбюраторным силовым агрегатом;
Инжекторным силовым агрегатом.

Соответственно, выбор отдается:

более современным силовым агрегатам, к числу которых относятся инжекторные моторы;
улучшенной системе впрыска, которая оснащена множественными контрольными датчиками, для чего обязательно потребуется замена проводки ваз 2109 своими руками;
даже замена отдельных узлов (генератора, стартера) на более современные также требует и новых проводов, т.к. заводом-изготовителем на новых узлах изменены клеммные колодки.

Справочно: при эксплуатации автомобиля в сложных климатических условиях завод-изготовитель рекомендует заменять комплекты проводов раньше ресурсного срока. Замена проводки на ваз 2109 своими руками допускается при условии соблюдения всех требований по безопасности.

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

Установка новой панели приборов;
Переделка внутреннего (внутрисалонного) освещения;
Установка дополнительных повторителей поворотов в зеркала заднего вида;
Установка дополнительных фар (противотуманок);
Установка акустической и мультимедийной системы;
Установка иммобилайзера.

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

Непосредственно сам салон (внутрисалонное освещение);
Бардачок;
Прикуриватель;
Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

Контрольные приборы имеют иное расположение на панели;
Штатной длины проводов не хватает;
Клеммные колодки также могут иметь отличия.

Соответственно, что без замены электрических проводов не удастся задействовать:

контрольно-измерительные приборы;
кнопки включения-выключения различных устройств.

Что касается внесения изменения в освещение панели приборов, то сегодня в продаже встречаются наборы специальных ламп вместе с проводкой, с помощью которой они подключаются к электросети автомобиля.

Установить подобные комплекты можно своими руками, важно лишь придерживаться аккуратности и правил безопасности.

Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей.

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

высоковольтные провода от блока зажигания;
проводка различных контрольных датчиков;
силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

Общая электрическая система;
Система питания;
Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
Штатный иммобилайзер.

Совет: нередко производители систем сигнализации сопровождают процесс установки видео и фото материалами, для каждой конкретной модели того или иного семейства авто. Перед началом монтажа следует внимательно с ними ознакомиться.

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

Затрагивает оборудование в подкапотном пространстве;
Вмешивается в панель приборов внутри салона;
Подключается к штатной системе электроснабжения автомобиля;
Крепится к силовому кузову.

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

Соединительные провода;
Клеммные колодки;
Реле включения;
Исполнительные механизмы (кнопки);
Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Что нельзя изменять в электросхеме

В ряд электронных компонентов и систем автомобиля запрещено вносить какие-либо изменения.

В частности, запрещается изменять или вносить изменения:

В головной свет – изменять форму блок-фары или устанавливать ее от других автомобилей;
В фонари освещения заднего номерного знака – изменять яркость свечения, менять цвет, направленность и т.п.;
В звуковые приборы – устанавливать звуковые спецсигналы аварийных служб и т.п.

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Где находится масса ВАЗ-21099 инжектор (основная)

Финская проводка

Такая разновидность электрической системы установлена на автомобили «Самара», которые были ввезены в нашу страну с Финляндии.

Система электрики на такой «девятке» отличается от отечественной модели:

Классическое зажигание.
Бесконтактное зажигание.

Схема проводки карбюраторного автомобиля выполнена в соответствии с нормативными положениями и требованиями экологии:

Провода обладали отличными характеристиками работоспособности в различных условиях.
Жгуты в подкапотной проводке и салоне также отличались (Li, Gl, GLi).
Обозначение GL указывает на то, что машина оснащена противотуманками и дополнительным стоп-сигналом.

Вся схема проводки на автомобиле также отличалась блоком бесконтактного зажигания от известной компании GM.

В системе зажигания использовались следующие решения:

Бесконтактный датчик.
Датчики, обладающие распределителем зажигания.
Обычные свечи зажигания.
Коммутатор электронный.
Усовершенствованная катушка зажигания.
Монтажный блок (штатный).
Реле зажигания электронного типа.
Замок зажигания.

В результате балтийская «девятка» была, есть и будет лучшим представителем семейства.

Подводя итог, отметим, что в статье мы достаточно наглядно обозрели опасности, которые могут быть вызваны проблемами с проводкой в подкапотном пространстве. Если ваш автомобиль находится в «солидном возрасте», тогда мы рекомендуем незамедлительно проверить состояние электрики и при необходимости привести е в надлежащий вид. При таком подходе вы обезопасите себя от многих неприятностей, а также сохраните свою машину.

Если вы испытываете трудности с оценкой состояния и замены проводки – обратитесь к специалисту. Этим вы сэкономите массу времени и денег в случае неправильного ремонта.

Автомобильная схема ВАЗ 2109 представляет в деталях конструкцию машины малого класса, которая является пятидверным комби/хэтчбеком (международная классификация относит ее к классу С).

Приступим к работе:

Для начала необходимо слить охлаждающую жидкость в специальную отдельную посуду. Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки

Аккуратно снимите воздуховоды и, обязательно, обратите внимание на возможную несоосность отверстий, которые расположены в панели с соплами печки. В случае, если перекос превышает 50%, нужно подпилить отопитель салона.
Далее, предварительно промаркировав разъемы выключателей и лампочек, снимаем панель приборов

Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели. Далее демонтируем отопитель: откручиваем 4 гайки М10, отсоединяем разъем провода и все разъемы на корпусе печки.
Отсоедините радиаторные шланги и снимите защелку тросика краника печки. Далее аккуратно выньте отопитель, предварительно отвинтив два винта вентилятора. Снимите радиатор, открутив три болта. Будьте внимательны – здесь еще может остаться охлаждающая жидкость.
Потом изготовьте турбулизаторы. Это специальные пластиковые спирали, которые увеличивают теплоотдачу радиатора. «По правилам», они должны монтироватся на заводе, но, чаще всего, их нет. Что своими руками их изготовить, нужно нарезать алюминиевые или медные пластинки, ширина которых 6 мм, а толщина — 1,5 мм. Одну сторону такой пластинки следует зажать в дрели, и, в то же время, другую, с помощью тисков, необходимо закрутить в спираль.
Внимательно осмотрите низ отопителя. Убедитесь, что здесь нет деформаций, смещений, нарушений целостности или других дефектов. После разберите печку, разъединив на две половинки корпус. Для этого используйте отвертку, которой откройте защелки и, далее, отверните под центральным соплом винт. Демонтируйте рычаги управления заслонками.
Внимательно осмотрите внутреннюю поверхность печки. Если отслонился поролон, аккуратно его подклейте, можно добавить полосы битопласта. Следует сделать корпус максимально герметичным. Отрегулируйте центральную заслонку.
Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. Одновременно, когда соединяете половинки корпуса, нанесите на разъем силиконовый или акриловый герметик. Отопитель следует собирать в обратном разборке порядку. Если есть деформации на нижней стенке, следует заполнить щель герметиком.
Между корпусом печки и радиатором не должно присутствовать зазоров. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Провода нужно провести сквозь специальную резиновую заглушку, которая находится в корпусе отопителя.
Обязательно следует отрегулировать ход заслонок. Руководствоваться нужно тем, что рычаги всегда должны четко фиксироваться в крайних положениях. Регулировку нужно проводить, подбирая положения оплетки. Далее отрегулируйте кран печки. Следует выбрать положение, в котором кран не будет до конца закрываться.
Герметиком необходимо смазать шланги и радиаторные трубки перед тем, как их устанавливать. Использовать следует новые хомуты. Когда сборка закончена, вы залили охлаждающую жидкость и прогрели двигатель, следует еще раз подтянуть хомуты. Перед тем, как устанавливать панель приборов, нужно наклеить пенопласт и битопласт на входные отверстия сопел.

Типы двигателей

Первые ВАЗ 21099 оснащались карбюраторным двигателем объемом в 1,3 л. Однако масса недостатков, основная среди которых — сгибающиеся клапаны при обрыве ремня ГРМ, привели к замене этого агрегата на 1,5-литровый. С ним у ВАЗ 21099 карбюратор технические параметры заметно улучшились, а неисправности стали возникать реже. Силовой агрегат позволял разогнаться автомобилю до 100 км за 13,5 с с одним пассажиром и за 15 с, если вес его был близок к максимальному.

Мощность автомобиля составляет 70 л. с. Расход топлива — около 6 л. Двигатель однорядный, цилиндры объединены в общий блок, что позволяет увеличить жесткость и уменьшить габариты и вес. При обрыве ремня клапаны на нем не гнет. В 1997 году был выпущен первый автомобиль, двигатель которого имел распределенный впрыск. Этот силовой агрегат получился настолько удачным, что и сейчас лежит в основе всех двигателей волжского завода.

Как изменились у ВАЗ 21099 инжектор технические параметры после модернизации мотора, рассмотрим ниже. Двигатель имеет объем 1500 куб.см и 8-клапанную конструкцию. Конечно, во всем мире это давно уже не было чем-то передовым, но не стоит забывать, что в России это был первый опыт с впрысковым двигателем. Конструкторы завода сумели создать агрегат, который удалось поставить на автомобиль без дополнительной переделки кузова ВАЗ.

При этом у ВАЗ инжектор технические характеристики практически не изменились, вес машины и дорожный просвет остались прежними. Стоит заметить, что на некоторых моделях клиренс все-таки стал чуть меньше из-за применения нейтрализатора. В машине 21099 инжектор технические характеристики мощности увеличились. Теперь она составляет 81 л. с. При этом удалось добиться экономии топлива — порядка 10-15 процентов.

По отзывам владельцев, впрыск значительно облегчает запуск двигателя в холодное время. При этом, по их мнению, машина потеряла в ремонтопригодности. В инжекторных двигателях смесь паров бензина и воздуха подается в цилиндры принудительно. Управляет этим процессом специальное устройство — электронный блок управления. Конструкторы завода не стали придумывать его, а взяли готовый. Изначально использовался блок от компании GM.

Однако в 1999 году предпочтение было отдано ЭБУ фирмы Bosch. Кроме того, на автомобиле применялось отечественное устройство «Январь». Все ЭБУ обеспечивают на ВАЗ 21099 инжектор технические параметры примерно одинакового уровня и используются они не только на автомобилях семейства «Самара». Если установлен инжектор, технические характеристики двигателя автомобиля максимально приближены к европейским нормам экологической безопасности.

Схема электрооборудования ВАЗ 2109: обязательна к ознакомлению

«Девятки» являются одними из самых популярных отечественных переднеприводных авто в России. Они недорогие и относительно просты в ремонте. Часто их обслуживают сами владельцы, транспортные средства являются предметами тюнинга, они превращаются для своих хозяев в хобби. Владельцы монтируют на авто новое оборудование. Размещенные ниже схемы электрооборудования будут весьма полезными при ремонте.

Схема электрооборудования ВАЗ 2109 всегда поможет владельцам автомобиля проверить, какие приборы и устройства вышли из строя. Чтобы это узнать, нужно проверить их «тестером». Выявив неисправности, можно самому провести ремонт машины.

Рис. 1–2. Отсек двигателя ВАЗ–2109 (вид сверху):

Рис. 1–3. Отсек двигателя ВАЗ–2109 (вид снизу):

Схема и устройство двигателя

Общий вид двигателя

Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

Схема и устройство двигателя «Самара-2»

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

Также, стоит посмотреть двигатель ВАЗ-2114 в разрезе:

Поперечный разрез двигателя «Самара»

1 – пробка сливного отверстия поддона картера; 2 – поддон картера; 3 – масляный фильтр; 4 – насос охлаждающей жидкости; 5 – выпускной коллектор; 6 – впускной коллектор; 7 – карбюратор; 8 – топливный насос; 9 – крышка головки блока цилиндров; 10 – крышка подшипников распределительного вала; 11 – распределительный вал; 12 – шланг вентиляции картера; 13 – регулировочная шайба клапана; 14 – толкатель; 15 – сухари клапана; 16 – пружины клапана; 17 – маслосъемный колпачок; 18 – направляющая втулка клапана; 19 – клапан; 20 – головка блока цилиндров; 21 – свеча зажигания; 22 – поршень; 23 – компрессионные поршневые кольца; 24 – маслосъемное кольцо; 25 – поршневой палец; 26 – блок цилиндров; 27 – шатун; 28 – коленчатый вал; 29 – крышка шатуна; 30 – указатель уровня масла; 31 – приемник масляного насоса

Характеристики 8-ми клапанного двигателя

Многие автомобилисты помнят как в конце 90-х годов 20 столетия и вначале 2000-х на дорогах СНГ были популярны ВАЗ 2108-09, которые также называли «Самара». Эти автомобили стали легендарными в той эпохе. В связи с высокой популярностью, завод АвтоВАЗ решил возобновить производство данных моделей с некоторыми модификациями.

Двигатель ВАЗ-2114 под капотом

Во-первых, ВАЗ-2114 получил доработанный двигатель. По сути – это инжекторная версия «Самара». Хотя некоторые особенности она получила от современных двигателей. Если рассматривать более детально, то двигатель «Самара-2» (именно такой тип установлен на ВАЗ-2114) – это смесь двух вариантов мотора в один: от ВАЗ 2108 и ВАЗ 2110.

Когда основную информацию было рассмотрено, можно перейти непосредственно к рассмотрению характеристик мотора.

Таблица основных характеристик двигателя «Самара-2» 8 клапанов:

Наименование	Характеристика
Тип двигателя	Рядный, продольного типа, 4-цилиндра, 8-клапанов
Тип топлива	Бензин (возможна установка газового оборудования)
Расположение цилиндров	1-4-3-2
Система впрыска	Распределительная, инжекторного типа
Управление	Bosch, «Январь» или GM
Расположение распредилительнового вала	Верхнее
Привод	Передний
Диаметр поршня и колец	82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05)
Коленвал	Чугун
Блок цилиндров	Чугун
Система ГРМ	Ремень и ролик

Разборка и ремонт: основные факты

Рассмотрим данный пункт статьи, как справочную информацию, потому что, если говорить о ремонте двигателя, то каждый отдельный узел и агрегат ремонтируется отдельно. При эксплуатации силового агрегата может понадобиться его демонтаж. В этом случае можете рассмотреть замену силового агрегата от иномарки.

Поэтому, рассмотрим, основным операции направленные на снятие двигателя с автомобиля:

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Поэтапная сборка двигателя

Сначала установите на коренные шейки коленвал, затяните болты крышек коренных шеек, поставьте заднюю крышку двигателя и маховик.

Далее, поставив собирающийся мотор вертикально на маховик, продолжайте сборку – в таком положении блока очень удобно работать. Собирайте мотор, соблюдая следующую очерёдность:

Установите поршни в сборе с шатунами и кольцами в блок, используя оправку для сжимания колец
Установив вкладыши, затяните шатунные шейки
Поставьте переднюю крышку
Закрепите металлический щиток ремня ГРМ и помпу

Дальнейший порядок действий зависит от того, как Вы будете устанавливать мотор на место – ГБЦ можно поставить после установки двигателя на машину, либо сразу.

Особое внимание обратите на моменты затяжки крышек шеек коленвала и болтов головки блока, для соблюдения которых необходим динамометрический ключ. Обтягивая болты ГБЦ, соблюдайте, кроме того, следующую последовательность:

Капитальный ремонт кузова

Капитальный ремонт кузова предполагает полную разборку автомобиля. С машины необходимо снять все, начиная от силовой установки и заканчивая обшивкой салона, и отсверлить места контактной сварки. Это позволит обнаружить скрытые дефекты и выполнить ремонтные работы наиболее эффективно и менее затратно.

При разборке за основу возьмите «Руководство по эксплуатации ВАЗ 21099». Повреждения могут быть разнообразными, но больше всего нареканий на:

днище, особенно левая сторона, место водителя, зачастую в автомобилях тольяттинской сборки подвержено особо интенсивной коррозии;
ниши багажника;
задние лонжероны;
пороги и усилители порогов;
колесные арки (из-за особенностей конструкции пристальное внимание уделите задним).

Если ржавчина глубокая, имеются трещины в конструкции, а детали подвержены коррозии, в том числе сквозной, и глубокой деформации, то капитальный ремонт кузова не обойдется без сварочных работ. Необходимо подварить проблемные места. В большинстве случаев требуется замена деталей. Для этого можно воспользоваться болгаркой, отрезать места и конструкционные элементы, подверженные сквозной коррозии. В некоторых случаях приходится покупать новое днище или ограничиться корытом без тоннеля, так дешевле.

Восстановление геометрии кузова целесообразно проводить после полной разборки ВАЗ 21099, но в условиях обычного гаража, своими руками без специального оборудования это сделать невозможно.

После окончания демонтажных и сварочных работ критические места необходимо тщательно обработать антикоррозионным составом и можно приступать к покраске.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Сайлентблоки производства АвтоВАЗ смело можно называть одними из наиболее высококачественных деталей. Не удивительно, что их используют для своих автомобилей и другие, зарубежные производители.

Внешний вид элемента

Долговечностью практически любой детали, включая сайлентблока, напрямую зависит от манеры управления автомобилиста. Срок службы элемента составляет более 30 тысяч километров.

Проблема отечественных авто

Ремонт кузова автомобиля начинается с подбора инструментов. Сразу скажу, что список будет достаточно большим, ведь работа трудоемкая и требует большое количество приборов, включая электронные и газовые модели. Нам понадобится хотя бы три вида молотов разных размеров, лепестковый и зачистной круг (он хорошо снимает краску и легкую ржавчину).

ВАЗ 2109

Болгарка также будет к месту, баллон углекислоты на 10 кубов, сварочный аппарат с максимальным током 150 ампер, несколько штук зубил, набор сверл по металлу. Без домкрата здесь тоже не обойтись, лучше чтобы их было два.

Запаситесь отрезными кругами примерно на 1-2 миллиметра и одним зачистным. Подойдет любой вид электролобзика. Кисть с преобразователем ржавчины, фибровый круг (можно заменить простой бюджетной щеткой). Стандартный шоферский набор, шнур 2мм и отвес. Вроде бы я перечисли все, что нужно. Пора приступать к работе.

Порядок ремонта ЛКП

Ремонт кузова ВАЗ 20199 и ВАЗ 2109 при наличии сколов и царапин ЛКП предусматривает вторичное окрашивание.

Оно проводится на поверхности, предварительно очищенной от остатков предыдущего слоя краски. Сначала при наличии неровностей наносится шпатлевка, затем — грунтовка. Краска наносится из краскопульта на расстоянии 25 см несколькими слоями. После высыхания наносится лак, который впоследствии полируется во избежание попадания влаги в микропоры лакокрасочного покрытия. Для точечной покраски в магазинах продаются мини-флаконы с эмалью, которая быстро сохнет.

Помимо покраски, защита автомобильных поверхностей предполагает:

защиту кузовного днища. Оно гниет быстрее всего из-за контакта с абразивами. На него наносится мастика;

Ремонт ЛКП ВАЗ 2109

Управляемость транспортного средства

Так, с первыми двумя категориями все предельно ясно:

Каждый владелец понимает, чем может обернуться потеря управляемости машиной.
Все выявленные поломки сразу же устраняются ремонтом или полной заменой деталей.

Однако с проводкой все не так просто. Почему-то все привыкли думать, что подкапотная проводка не предоставляет никакой опасности. Но это очень большое заблуждение.

Подкапотная проводка подразумевает следующие категории:

Провода системы зажигания.
Системы освещения, габаритных огней.
Система подключения датчиков и блока управления.
Провода, которые отвечают за работу электродвигателя радиатора, омывателя, стекол, стеклоочистителя.

В хорошем состоянии проводки все токоведущие части изолированы и качественно зафиксированы в подкапотном пространстве с учетом всех необходимых физических, а также температурных показателей работы ДВС.

Однако во время эксплуатации автомобиля крепления могут ухудшаться, что повлечет за собой:

Ослабевание контакта.
Разрушение изоляции при контакте с горячими поверхностями двигателя и коллектора.
Образование потертостей и оголение жил проводов.
Окисление контактных соединений из-за чего может пропасть «масса».

Большинство владельцев ВАЗ-2109, а также других модификаций отечественного автопрома занимаются самостоятельным ремонтом повреждений, в которых непосредственным участником является изолента. Однако это лишь временное решение, которое непригодно для постоянной эксплуатации машины. При наличии проблем с проводкой лучшим выходом из ситуации будет ее полная замена. Согласно инструкции жгуты необходимо укладывать в гофру, чего нет на большинстве машин.

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
Ключом на 13 отрегулируйте натяжение.
Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

Снимите крышку с фильтр, замените его при необходимости.
Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
Потяните рычаг заслонки, чтобы полностью открыть ее.
Вдавите рычаг до упора.
Извлеките трос из изоляции и прижмите болт регулировки тяги.
Проверьте функциональность заслонки еще раз.
Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

Зарядите максимально полностью аккумулятор.
Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
Сделайте максимальные обороты на холостом ходу.
Вращением винта качества снижайте обороты примерно на 50-150.

Видео

https://youtube.com/watch?v=-iYxxRFBWUo

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

Загрузка …

Бамперы на девятке ремонт и замена

Автомобиль ваз 21099 ремонт кузова

Часто задний и передний бамперы на «девятке» снимаются для осуществления их ремонта или для восстановления других частей кузова. Научиться правильно и без проблем снимать их все равно придется, как ни крути, если кузовной ремонт владелец намерен осуществлять самостоятельно.

Демонтаж

Итак, для того чтобы снять бампер сзади:

Аналогично проводится и снятие переднего бампера, только здесь надо еще снять пластиковые подкрылки.

Покраска

Черный бампер на Ваз 2109

Предпочтительный цвет бамперов на «девятке» — извечная тема для дискуссий между любителями этой модели авто. Многие на стороне классического черного цвета, хотя находятся и те, кто считает, что цвет бампера должен гармонировать в тон с расцветкой автомобиля.

Как бы там ни было, осуществить покраску и декоративный ремонт несложно. Бамперы надо будет демонтировать, хорошенько осмотреть на наличие деформаций. Если они имеются, то придется элементы отрихтовать, а остальные части зачистить от старой краски и ржавчины.

Пластиковые бамперы превосходно очищаются от ржавчины и краски с помощью наждачной бумаги с размерами зерна 200-400. Если на бампере имеются дыры, то их можно закрыть кусочками пластика, снятого со старых бамперов или других пластиковых элементов. Как известно, пластик между собой хорошо склеивается паяльником с мощностью 40-60 Вт.

Бампер сзади ваз 2109

Вообще, части поврежденного пластикового бампера можно скрепить 4-я способами.

Путем плавки пластмассы самого бампера или дополнительных накладок. Ширину спаянного шва в этом случае можно оставлять в 1,5 см, а что касается глубины спайки, то она должна зависеть от толщины бампера.
Путем соединения параллельными швами. В этом случае поможет и обычная проволока, и гвозди со снятыми шляпками, и другие подручные средства. Надо будет просто впаять эти своеобразные крепежи с обратной стороны бампера.
Более сложный вариант подразумевает использование гибкой проволоки, лучше медной. Она уже впаивается аналогично 3-у способу, только зигзагом, змейкой изнутри. Если провести данный метод с обратной стороны бампера нет возможности, змейку можно выделать и с лицевой.
Решетка соединит куски бампера между собой прочнее всех. Для этого надо вооружиться сеткой (подойдет кусок декоративной решетки радиатора).

Если не удалось найти аналогичных кусков пластика, то можно воспользоваться и другими материалами:

Проводка – ВАЗ 2109 – инжектор: особенности контрольных датчиков и блока ЭБУ

» alt=»provodka vaz 2109 inzhektor» data-lazy-src=»https://avtoelektrik-info.ru/wp-content/uploads/provodka-vaz-2109-inzhektor-600×450.jpg» />

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

» alt=»shema provodki vaz 2109 na inzhektor» data-lazy-src=»https://avtoelektrik-info.ru/wp-content/uploads/shema-provodki-vaz-2109-na-inzhektor-600×450.jpg» />

Контрольные датчики

И за это отвечают специальные датчики, которыми оснащен мотор:

» alt=»shema elektroprovodki vaz 2109 na inzhektor» data-lazy-src=»https://avtoelektrik-info.ru/wp-content/uploads/shema-elektroprovodki-vaz-2109-na-inzhektor-600×398.jpg» />

На представленном выше фото схемы с датчиками цифрами обозначены:

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

» alt=»elektroprovodka vaz 2109 na inzhektor» data-lazy-src=»https://avtoelektrik-info.ru/wp-content/uploads/elektroprovodka-vaz-2109-na-inzhektor-600×399.jpg» />

Совет: вмешиваться в его работу, равно как и диагностировать своими руками параметры его работы недопустимо.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

Что внутри салона

Замена силового агрегата потребует и замены внутрисалонной проводки.

Многие владельцы совмещают этот процесс и с заменой панели приборов на современную:

» alt=»podkapotnaya provodka vaz 2109 na inzhektor» data-lazy-src=»https://avtoelektrik-info.ru/wp-content/uploads/podkapotnaya-provodka-vaz-2109-na-inzhektor-600×450.jpg» />

Практические советы

Владельцы переоборудованных автомобилей должны усвоить несколько основных правил:

» alt=»provodka na inzhektor vaz 2109″ data-lazy-src=»https://avtoelektrik-info.ru/wp-content/uploads/provodka-na-inzhektor-vaz-2109-600×337.jpg» />

Выводы

Источник

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

» alt=»464 header» data-lazy-src=»http://2shemi.ru/wp-content/uploads/464_header.jpg» />

Схема ВАЗ-2109

» alt=»shema vaz 2109 7″ data-lazy-src=»https://2shemi.ru/wp-content/uploads/shema-vaz-2109-7-678×381.jpg» />

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Схема ВАЗ-2109 старые версии

» alt=»s 3867″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/s-3867.jpg» />

Схема ВАЗ-2109 новые версии

» alt=»s 3815″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/s-3815.jpg» />

Тут нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

Схема ВАЗ-2109, 21099 «люкс»

» alt=»s 3811″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/s-3811.jpg» />

Схема ВАЗ-21099 с европанелью

» alt=»s 3813″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/s-3813.jpg» />

Схема комбинации приборов для низкой панели

» alt=»h 3901″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/h-3901.jpg» />

Схемы комбинаций приборов для высокой панели

» alt=»s 3899″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/s-3899.jpg» />

» alt=»s 3900″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/s-3900.jpg» />

Схема подключения фароочистителей

» alt=»h 3928″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/h-3928.jpg» />

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года

Электрооборудование с роторным двигателем

» alt=»s 3929″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/s-3929.jpg» />

Схема проводки ВАЗ-2109 карбюратор

» alt=»shema vaz 2109 6 1″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-6-1.jpg» />

» alt=»shema vaz 2109 6 2″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-6-2.jpg» />

» alt=»shema vaz 2109 6 3″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-6-3.jpg» />

Электросхема ВАЗ-2109 карбюратор — полный вид:

» alt=»shema vaz 2109 6″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-6.jpg» />

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

» alt=»shema vaz 2109 2″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-2.jpg» />

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

Схема оборудования ВАЗ-2109 инжектор

» alt=»shema vaz 2109 1″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-1.jpg» />

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

Слабое место жгутов — силовая проводка на нижней полке радиатора, что постоянно подвергается воздействию высоких температур и в этом месте она никак не защищена от воды и грязи. Другая проблема — жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

» alt=»shema vaz 2109 21″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-21.jpg» />

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

» alt=»shema vaz 2109 22″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-22.jpg» />

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

» alt=»shema vaz 2109 5″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-5.jpg» />

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

» alt=»shema vaz 2109 3″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-3.jpg» />

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

» alt=»shema vaz 2109 4″ data-lazy-src=»http://2shemi.ru/wp-content/uploads/shema-vaz-2109-4.jpg» />

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей.

Источник

Органы управления Ваз 2109

» alt=»Organy upravlenya vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/Organy-upravlenya-vaz-2109.jpg» />

Панель приборов ВАЗ 2109

» alt=»kombinatciya priborov vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/kombinatciya-priborov-vaz-2109.jpg» />

2. Указатель и сигнализатор «Уровень топлива»

3. Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором
нежелательна.

4. Тахометр. Показывает частоту вращения коленчатого вала двигателя

Обозначения приборов и указатели на дисплее ваз 2109

» alt=»vaz 2109 pribory» data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/vaz-2109-pribory.jpg» />

1 – табло «TEST» (загорается в режиме самоконтроля сигнализаторов);
2 – табло «STOP» (загорается при включении одного из сигнализаторов, символизирующих неисправность, без устранения которой запрещается дальнейшее движение);

3 – сигнализатор аварийного состояния рабочей тормозной системы (загорается при понижении уровня жидкости в бачке гидропривода тормозов ниже отметки «min»;

4 – сигнализатор недостаточного уровня охлаждающей жидкости;

5 – сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя ;
6 – сигнализатор выхода из строя нитей ламп стоп-сигналов и габаритных огней ;
7 – сигнализатор износа передних тормозных колодок;
8 – сигнализатор недостаточного уровня масла в картере двигателя;

Комбинация приборов и обозначения значков

» alt=»oboznacheniya paneli vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/oboznacheniya-paneli-vaz-2109.jpg» />

1 – ручка обнуления суточного пробега.

2 – сигнализатор включения дальнего света фар ;

5 – сигнализатор заряда аккумуляторной батареи;

7 – сигнализатор аварийного давления масла в двигателе;

8 – указатель уровня топлива в топливном баке;

9 – сигнализатор «Проверьте двигатель»;

10 – сигнализатор включения стояночного тормоза;

Руль ВАЗ 2109

» alt=»rul vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/rul-vaz-2109.jpg» />

Руль на автомобиле ВАЗ 2109 не регулируется. На руле находится включатель звукового сигнала для того чтобы посигналить нужно нажать как бы по середине руля и сигнал будет подаваться пока вы нажимаете на него.

Переключатели под рулём

Левый переключатель на девятке служит для включения поворотников, а также для включения или моргания дальним светом. Для того чтобы включить левый поворотник рычаг нужно перевести в нижнее положение,а для того чтобы включился правый, то нужно рычаг поставить в верхнее положение. Дальний свет фар включается так нужно левый переключатель нажать как бы от себя. А чтобы моргать дальним светом нужно рычаг дергать на себя.

» alt=»Perekluchatel povorotnikov i dalnego sveta vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/Perekluchatel-povorotnikov-i-dalnego-sveta-vaz-2109.jpg» />

Правый переключатель под рулём служит для управления дворниками и омывайкой. Переведя рычаг вверх, вы включаете прерывистый режим работы стеклоочистителя. При этом рычаг не фиксируется и, когда вы его отпустите, возвращается в своё изначальное положение.
Если надо зафиксировать рычаг в положении прерывистого режима работы стеклоочистителя, переведите его дальше вверх. Этим режимом удобно пользоваться при мелком дожде.

Переводя рычаг вверх в фиксированное положение, вы включаете малую скорость работы стеклоочистителя.
Переводя рычаг еще выше в следующее фиксированное положение, вы включаете большую скорость работы стеклоочистителя.
Если надо включить омыватель ветрового стекла, потяните рычаг на себя. В этом положении рычаг не фиксируется. Одновременно с омывателем включится стеклоочиститель ветрового стекла. Если ваш автомобиль оборудован фароочистителями, то при включенных фарах в этом положении рычага включаются и фароочистители.

Если требуется включить очиститель заднего стекла, нажмите на рычаг от себя. Это положение рычага фиксированное.
Если надо включить омыватель заднего стекла, переведите рычаг от себя дальше в нефиксированное положение. В этом положении рычага задний стеклоочиститель продолжает работать.

» alt=»perekluchatel dvornikov vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/perekluchatel-dvornikov-vaz-2109.jpg» />

Вещевой ящик ВАЗ-2109

Вещевой ящик предназначен для хранения мелких предметов. Чтобы открыть его, поднимите ручку замка вверх и опустите крышку ящика. Открытый ящик освещается изнутри лампой, которая горит только при включенном зажигании.

» alt=»Bardachok vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/Bardachok-vaz-2109.jpg» />

Прикуриватель

Для включения прикуривателя нажмите на ручку прикуривателя до фиксации. Примерно через 20 с ручка со щелчком вернется обратно. Теперь выньте прикуриватель из гнезда. Повторно пользоваться прикуривателем можно через 30 с.

» alt=»Prikurivatel vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/Prikurivatel-vaz-2109.jpg» />

Пепельница

Чтобы открыть пепельницу, потяните ее на себя.

» alt=»pepelnica vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/pepelnica-vaz-2109.jpg» />

Рычаг переключения передач

На рукоятке рычага нанесена схема переключения передач. Заднюю передачу надо включать только после полной остановки автомобиля.. При включении задней передачи рычаг после прохождения положения первой передачи перемещается с заметным сопротивлением. Преодолевая это сопротивление, доведите рычаг влево и вперед.

» alt=»rychag korobki vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/rychag-korobki-vaz-2109.jpg» />

Замок зажигания ВАЗ 2109

» alt=»zamok zagiganiya vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/zamok-zagiganiya-vaz-2109.jpg» />

Гидрокорректор фар

Гидрокорректор фар служит для корректировки направления пучка света фар в зависимости от загрузки автомобиля.

» alt=»gidrokorrektor far vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/gidrokorrektor-far-vaz-2109.jpg» />

Ручник на ваз 2109

Чтобы включить стояночный тормоз, поднимите рычаг до упора вверх (при правильно отрегулированном тормозе не более 8 щелчков). При этом загорится красным светом контрольная лампа в комбинации приборов.

» alt=»ruchnik vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/ruchnik-vaz-2109.jpg» />

Чтобы выключить стояночный тормоз, немного потяните рычаг вверх, нажмите на кнопку на торце рукоятки рычага и опустите его до упора вниз.

Кнопка включения габаритов и ближнего света фар ВАЗ 2109

Нажатием на нижнюю часть клавиши центрального переключателя наружного освещения до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака. При этом загорается зеленым светом контрольная лампа в комбинации приборов. Нажатием на клавишу до второго фиксированного положения дополнительно включают ближний свет фар.

» alt=»vkluchenie gabaritov i far vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/vkluchenie-gabaritov-i-far-vaz-2109.jpg» />

Обогрев заднего стекла

Чтобы включить обогрев заднего стекла, нажмите на кнопку выключателя, при этом в ней загорится лампа. При повторном нажатии обогрев выключается. Обогрев стекла работает только при включенном зажигании. При включенном обогреве заднего стекла расходуется большая мощность. Во избежание разряда аккумуляторной батареи рекомендуется включать обогрев при работающем двигателе и только на время, необходимое для очистки стекла.

» alt=»obogrev zadnego stekla vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/obogrev-zadnego-stekla-vaz-2109.jpg» />

Регулировка подсветки комбинации приборов ВАЗ 2109

Чтобы выключить подсветку приборов, поверните ручку против часовой стрелки. Для увеличения яркости поверните ручку по часовой стрелке. Подсветка приборов включается одновременно с включенными габаритными фонарями.

» alt=»regulirovka podsvetki paneli vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/regulirovka-podsvetki-paneli-vaz-2109.jpg» />

Включение и выключение аварийной сигнализации

Для включения аварийной сигнализации нажмите на кнопку выключателя, при этом загораются мигающим светом указатели поворотов и лампа в кнопке выключателя. При повторном нажатии сигнализация отключается.

» alt=»vkluchenie avariyki vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/vkluchenie-avariyki-vaz-2109.jpg» />

Противотуманные фонари

Чтобы включить задние противотуманные фонари, нажмите на кнопку выключателя, при этом в ней загорится лампа. При повторном нажатии фонари выключаются. Задние противотуманные фонари можно включить, если горит ближний свет фар.

» alt=»protivotumanki vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/protivotumanki-vaz-2109.jpg» />

Регулировка вентиляции и отопления салона ваз 2109

Управление печкой на автомобиле ваз 2109 производится при помощи рычажков и переключателя.

» alt=»upravlenie pechkoy vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/upravlenie-pechkoy-vaz-2109.jpg» />

1. Для увеличения подачи воздуха включите вентилятор отопителя. Ручка переключателя вентилятора имеет четыре положения: 0 – вентилятор выключен, I и II – промежуточные скорости, III – максимальная скорость подачи воздуха вентилятором.

2. Этой ручкой регулируют подачу воздуха на ветровое стекло. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.

3. С помощью этой ручки регулируют подачу воздуха к ногам водителя и переднего пассажира. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.

4. Данной ручкой регулируют температуру воздуха, поступающего в салон. При крайнем левом положении ручки в салон поступает холодный воздух, при крайнем правом — максимально подогретый.

Дефлекторы потока воздуха

» alt=»deflektory vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/deflektory-vaz-2109.jpg» />

Чтобы отрегулировать направление потока воздуха из боковых и центральных сопел, переведите ручку дефлектора вправо или влево. Для регулирования потока воздуха используйте боковую ручку. При верхнем положении заслонка сопла полностью закрыта, при нижнем — открыта.

Боковые двери ВАЗ 2109

» alt=»dveri vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/dveri-vaz-2109.jpg» />

Чтобы открыть дверь изнутри, потяните ручку 1 на себя.
Чтобы открыть или закрыть окно используется ручка под номером 3
Ручка двери под номером 2

» alt=»dver vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/dver-vaz-2109.jpg» />

Для блокировки двери изнутри нажмите на кнопку блокировки. Чтобы разблокировать замок, вытяните кнопку.

» alt=»detskii zamok vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/detskii-zamok-vaz-2109.jpg» />

Заднюю дверь можно заблокировать, нажав на кнопку блокировки при открытой двери и захлопнув ее. Передние двери таким образом заблокировать нельзя, так как при открытой двери кнопка блокировки не опускается.
Чтобы дети по неосторожности не открыли задние двери на ходу, нажмите вниз рычажок детского замка и захлопните дверь. Теперь дверь можно открыть только снаружи.

Багажник ваз 2109

Вставьте ключ и поверните его против часовой стрелки. Затем выньте ключ.
Нажмите на кнопку замка и немного приподнимите дверь. Дальше под действием газонаполненных упоров дверь поднимется до конца сама. В открытом положении дверь удерживается газонаполненными упорами.
Чтобы закрыть дверь, опустите и захлопните ее. Затем вставьте ключ в замок и поверните его по часовой стрелке.

Как открыть капот на ВАЗ 2109

» alt=»kak otkryt kapot vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/kak-otkryt-kapot-vaz-2109.jpg» />

Как отрегулировать передние сиденья

Перед поездкой отрегулируйте положение сиденья так, чтобы чувствовать себя за рулем комфортно. Неудобная посадка повышает утомляемость, что может негативно повлиять на безопасность движения. Передние сиденья регулируются в продольном направлении (вперед-назад), по углу наклона спинки и по высоте подголовников.Правильным считается регулировка сиденья, когда выпрямленная левая нога всей стопой опирается на пол под педалью сцепления, а руки, слегка согнутые в локтях, лежат на рулевом колесе в положении “без 10 минут 2 часа”. Сядьте на сиденье и проверьте, насколько удобно сидеть за рулем.

» alt=»regulirovka sidenii vaz 2109″ data-lazy-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/organy_upravlenyua_vaz-2109/regulirovka-sidenii-vaz-2109.jpg» />

Если надо передвинуть сиденье вперед или назад, поднимите ручку и передвиньтесь вместе с сиденьем в нужном направлении, после чего отпустите ручку. Слегка подвиньтесь вперед-назад, чтобы сиденье зафиксировалось в выбранном положении.

Если надо отрегулировать наклон спинки сиденья, поверните ручку шарнира. Спинка поднимается или опускается при вращении ручки в соответствующую сторону.
Чтобы отрегулировать подголовник по высоте, поднимите его вверх или опустите вниз. Пружинные зажимы удержат подголовник в выбранном положении.

Ремни безопасности

Чтобы пристегнуть ремень, плавно вытяните его и вставьте язычок в замок до щелчка.
Ремень не должен перекручиваться
Чтобы отстегнуть ремень, нажмите на кнопку замка

Источник

К их числу относятся:

Тормоза.
Рулевой механизм.
Подкапотная проводка ВАЗ-2109 и электрическая сеть внутри салона.

Расположение основных агрегатов автомобиля

Подкапотное пространство автомобиля ВАЗ-2109 с карбюраторным двигателем

Подкапотное пространство автомобиля ВАЗ-21099 с впрысковым двигателем

Устройство автомобиля ВАЗ-21099

Автомобили ВАЗ-2108, ВАЗ-2109 и модификации на их базе это прежде всего переднеприводные легковые автомобили. Их компоновочная схема характеризуется передним и поперечным расположением силового агрегата (двигателя в сборе с коробкой передач, главной передачей и дифференциалом). От него крутящий момент передается на передние колеса с помощью валов неравной длины, на концах которых установлены шарниры равных угловых скоростей.

Передние ведущие колеса создают высокую устойчивость автомобиля против бокового заноса. Совпадение направления действия силы тяги на передних ведущих колесах с направлением движения колес обеспечивают автомобилю хорошую управляемость, маневренность и проходимость, особенно на скользких и обледенелых дорогах.

Переднеприводная компоновка, по сравнению с заднеприводной, позволяет полнее использовать длину автомобиля и уменьшить его массу, сделать удобнее салон и посадку водителя и пассажиров. Увеличивается полезный объем автомобиля без увеличения его габаритов. Это объясняется тем, что отсутствуют промежуточные звенья трансмиссии (карданная передача, задний мост) и поэтому не требуется кожух коробки передач, занимавший значительное пространство в зоне ног на заднеприводных автомобилях, и большой туннель на полу для карданной передачи. На переднеприводных автомобилях в небольшом туннеле пола размещается только система выпуска отработавших газов и привод стояночного тормоза.

Весьма компактна и задняя часть автомобиля. Топливный бак 20 размещается под задним сиденьем, а запасное колесо 14 в нише пола багажника. Благодаря этому получен значительный объем багажного отделения. Клиновидная форма кузова позволяет улучшить его аэродинамические характеристики, т.е. уменьшить сопротивление воздуха при движении автомобиля. Этому способствуют сглаженные наружные поверхности кузова, большой наклон передних и задних стекол, а также плавный переход наружной поверхности передних бамперов в формообразующую поверхность кузова.

Малое аэродинамическое сопротивление, новый более экономичный двигатель, а также установка новых шин с уменьшенным сопротивлением качению, позволили получить низкий расход топлива. С уменьшением расхода топлива тесно связано снижение массы автомобиля, на каждый килограмм собственного веса автомобиля обходится примерно в 20 г горючего на 100 км пути. Снижению массы способствовала как переднеприводная компоновка автомобиля (отсутствие тяжелого заднего моста, карданной передачи), так и рациональная силовая схема кузова, широкое применение легких пластмасс и новых конструкционных материалов.

Из пластмасс изготовлены бампера, различные кожухи, детали отопителя, облицовка салона и багажника. Масса деталей из пластмасс достигает 80 кг. Радиатор и многие детали коробки передач также изготовлены из алюминиевых сплавов, что также позволило уменьшить массу и силового агрегата, и автомобиля в целом.

Двигатель. На автомобиле установлен новый двигатель, специально разработанный для поперечного расположения, для чего максимально уменьшена его длина. Подбор оптимального процесса сгорания, фаз газораспределения, формы камеры сгорания и газовых каналов все это позволило довести степень сжатия в двигателе до 9,9. В сочетании с новым карбюратором и бесконтактной системой зажигания это улучшило экономичность двигателя. Система охлаждения двигателя жидкостная закрытого типа с принудительной циркуляцией жидкости.

Насос охлаждающей жидкости оригинальной конструкции, расположен в передней части блока цилиндров и приводится в движение ремнем привода распределительного вала. Радиатор алюминиевый с пластмассовыми бачками.

Система смазки двигателя имеет оригинальный масляный насос с шестернями внутреннего зацепления. Насос расположен на переднем конце коленчатого вала и не имеет какого-либо дополнительного привода. Масляный фильтр унифицирован с применяемым на автомобиле ВАЗ-2105. В системе питания установлен топливный фильтр тонкой очистки. Для стабилизации давлений на входе в карбюратор предусмотрена обратная топливная ветвь для слива излишков топлива обратно в бак. Применен новый карбюратор, обеспечивающий экономичное смесеобразование на различных режимах работы двигателя.

Система зажигания двигателя электронная бесконтактная. Бесконтактный датчик в датчикераспределителе зажигания построен на использовании эффекта Холла, коррекция угла опережения зажигания механическая, за счет центробежного и вакуумного регуляторов. Электронная система зажигания повышает стабильность работы двигателя на малых оборотах и улучшает его экономичность.

Трансмиссия автомобиля проста, компактна и нядежна. Она объединена в единый узел, состоящий из сцепления и коробки передач с главной передачей и дифференциалом. Компактность этого агрегата позволила расположить силовой агрегат поперек автомобиля и осуществить привод передних колес непосредственно от коробки передач, что позволяет наиболее рационально использовать мощность двигателя и уменьшить расход топлива. Трансмиссия сохранила высокую надежность и работоспособность предшествующих моделей и в то же время уменьшена общая масса и уровень шума.

Коробка передач выполнена по двухвальной схеме. Все передачи переднего хода синхронизированы. Большая часть коробок передач выпускается в пятиступенчатом исполнении, но предусмотрено производство и четырехступенчатых коробок передач. Применение в коробке передач маловязкого моторного масла уменьшает потери при передаче крутящего момента и облегчает трогание автомобиля в зимнее время. Сцепление однодисковое сухое с диафрагменной нажимной пружиной и с повышенной износостойкостью фрикционных накладок. Привод сцепления тросовый, что делает его проще. В приводе отсутствуют зазоры, и подшипник выключения сцепления постоянно поджат к диафрагменной пружине с усилием 5-7 кгс.

Подвеска колес. На автомобилях применена принципиально новая подвеска 27 передних колес типа «качающаяся свеча», называемая также по имени изобретателя подвеской «Макферсон». Пружина в такой подвеске расположена фактически над осью поворотного устройства и нагружена меньше, чем в подвеске двух-рычажного типа. В подвеске есть только один рычаг нижний. Подвеска компактна, имеет малую массу. большой ход колес и более эластична. Плечо обката передней подвески отрицательное, так как точка пересечения оси поворота колеса с полотном дороги лежит за пределами наружной части автомобиля. Это способствует повышению устойчивости автомобиля при торможении, когда левое и правое колеса имеют разное сцепление с полотном дороги, а также уменьшает вли- яние тяговых сил на рулевое управление.

Подвеска передних колес хорошо согласуется с задней подвеской 19 из двух качающихся в продольнои плоскости рычагов, соединенных между собой поперечиной, играющей роль стабилизатора. Упругим элементом в задней подвеске так же, как и в передней, являются винтовые пружины.

Рулевое управление. С поперечным расположением силового агрегата и подвеской передних колес типа «Макферсон» хорошо компонуется рулевое управление 25 с реечным рулевым механизмом. Оно не требует промежуточных рычагов, компактно и просто по конструкции. Рулевые тяги присоединяются к центральной части рулевого механизма, что позволило упростить конструкцию рулевого привода, так как применяются только два шаровых шарнира. Этот тип рулевого управления обеспечивает небольшое усилие на рулевом колесе (9-12 кгс).

Тормозная система имеет эффективные передние дисковые и задние барабанные тормоза. Привод тормозов с вакуумным усилителем, двухконтурный, с диагональным разделением контуров. Один контур обслуживает тормозные механизмы левого переднего и правого заднего колес, другой правого переднего и левого заднего колес. Такое разделение контуров является наиболее простым и отвечает требованиям по эффективности тормозов в случае выхода из строя одного из контуров, когда автомобиль сохраняет прямолинейное направление движения и теряется не более 50 проц. эф- фективности торможения.

Кузов трехдверный двухобъемный типа «хэтчбэк». Он совмещает универсальность грузапассажирского кузова со стремительными линиями спортивных автомобилей. Багажный отсек отделен от салона складывающейся пластмассовой полкой, установленной за задним сиденьем. Кузов легко трансформируется в груза пассажирский вариант откидыванием вперед подушки и спинки заднего сиденья. Большие боковые двери обеспечивают удобный вход и выход пассажиров, а задняя дверь облегчает погрузку и выгрузку багажа.

Передние анатомические сиденья с подголовниками существенно повышают комфорт. Они, так же как и заднее сиденье, выполнены из вспененного полиуретана с обивкой из трикотажного материала. Механизм бесступенчатой регулировки позволяет плавно регулировать наклон спинки передних сидений. Кроме того, передние сиденья можно перемещать вперед и назад как для подбора оптимального их расположения, так и для обеспечения удобной посадки пассажиров на заднее сиденье. Вследствие отработки силовой схемы каркаса кузова достигнута высокая прочность кузова и «мягкое» гашение энергии удара в случае аварии.

Так при лобовом ударе о неподвижное препятствие на скорости около км/ч лобовое стекло) остается в проеме, двери легко открывайся, а перемещение рулевою колеса в салон не превышает 90 мм. Силовая схема кузова гарантирует сохранение жизненного npocтранства салона при ударах спереди, сзади, сбоку и при перевертывании на крышу.

Высокая коррозионная стойкость кузова достигается прежде всего применением стали с цинковым покрытием на всех коррозионно опасных деталях: поперечинах пола, деталях порогов дверей и т.д. Предусмотрено уплотнение сварных швов специальной мастикой. Кроме того, увеличение коррозионной стойкости достигается катафорезным грунтом, специальной обработкой закрытых полостей и нанесением эпоксидного защитного покрытия при окончательной обработке кузова.

Электрооборудование практически полностью оригинально. В приборах и узлах широко применяется электроника и специализированные интегральные схемы (регулятор напряжения, коммутатор системы зажигания, сигнальные реле). На автомобилях устанавливается малообслуживаемая или необслуживаемая аккумуляторная батарея, малогабаритный стартер с торцевым коллектором, электронная бесконтактная система зажигания, система встроенных датчиков с приборами, контролирующая работу важнейших систем автомобиля. Введен новый прибор эконометр, позволяющий подбирать наиболее экономичный режим движения. Помимо контрольных приборов, автомобили оснащены специальной системой диагностики.

Разъем для включения диагностического оборудования станций технического обслуживания размещен под капотом. Он соединен со всеми контрольными точками системы электрооборудования. Система диагностики позволяет обследовать техническое состояние генератора, регулятора напряжения, системы зажигания, аккумуляторной батареи и т.д. Электрический очиститель ветрового стекла имеет три режима работы два постоянных (но с разными скоростями движения щеток) и один прерывистый. На части выпускаемых автомобилей устанавливаются очистители фар. Для улучшения работы очистителей имеется смыватель стекол.

Особенности устройства автомобиля ВАЗ-2109. Автомобиль ВАЗ-2109 отличается oт автомобиля ВАЗ-2108 пятидверным кузовом и небольшими изменениями в системе питания двигателя. Двигатель оснащен заборником холодного воздуха, берущим воздух непосредственно под облицовкой радиатора. Он изтовлен из полипропилена и закреплен над радиатором системы охлаждения двигателя. Заборник соединен с торморегулятором воздушного фильтра полипропиленовым воздуховодом каркас кузова другой формы, с двумя проемами для передних и задних допрей.

Передние боковые двери и их механизмы имеют такое же устройство, как и двери автомобиля ВАЗ-2108, отличие только в размерах. Задние боковые двери подобны по конструкции передним, но незначительно отличаются устройством замков дверей. Замки не запираются снаружи ключом и оснащены дополнительной блокировкой против открывания замка изнутри. Рычажок этой блокировки находится на торце двери под наружным замком. Если перед закрытием двери перевести рычажок вниз, то дверь изнутри открыть будет невозможно. Она откроется только наружной ручкой двери.

Особенности устройства автомобиля ВАЗ-21081. На этом автомобиле устанавливается двигатель модели ВАЗ-21081 с уменьшенным рабочим объемом (1,1 л) и только четырехступенчатая коробка передач. Кузов и все остальные узлы и механизмы такие же, как на автомобиле ВАЗ-2108. Двигатель (по сравнению с моделью 2108) имеет другие блок цилиндров, головку цилиндров, коленчатый и распределительный валы. В связи с уменьшенным рабочим объемом двигателя устанавливается карбюратор с иными тарировочными данными, а также несколько измененная система выпуска отработавших газов.

Особенности устройства автомобилей ВАЗ- 21083 и ВАЗ-21093. Эти автомобили отличаются от автомобилей ВАЗ-2108 и ВАЗ-2109 установкой более мощного двигателя 21083 с рабочим объемом 1,5 л. Кроме того, на них применяется только пятиступенчатая коробка передач. На части автомобилей может быть установлена цифровая система зажигания. Двигатель 21083 имеет блок цилиндров с увеличенным диаметром цилиндров (82 мм). Также увеличен диаметр поршней и диаметры впускных клапанов и каналов в головке цилиндров. Карбюратор устанавливается с другими тарировочными данными.

Особенности устройства автомобилей ВАЗ-21099. Автомобиль ВАЗ-21099 отличаются от всех вышеописанных автомобилей четырехдверным кузовом типа «седан». Кузов у него трехобъемный, т. е. разделен перегородками на три объема: моторный отсек, салон и багажное отделение объемом 0.43 м^2. По устройству и компоновке автомобиль ВАЗ-21099 полностью аналогичен автомобилю ВАЗ-21093 (кроме задней части кузова). На нем тоже устанавливается двигатель 21083 с рабочим объемом 1,5 л и пятиступенчатая коробка передач. Возможна установка панели приборов.

продолжение>>

Анонсы статей дружественных сайтов

Вид снизу

Схема проводки ВАЗ 21099 инжектор: ставим новый впрыск

В процессе эксплуатации любого автомобиля возникает необходимость замены деталей и узлов. Если вы намерены установить на ВАЗ 21099 новый инжектор, то в последние годы автопроизводитель выпускает узел с контроллером М73 21114-1411020-12 Итэлма, для которого придется заменить и проводку.

Работа в подкапотном пространстве

Сами детали системы впрыска по своим габаритным размерам идентичны. Сложность представляет:

Необходимость снятия штатной проводки;
Отключение датчиков, которые были охвачены проводкой;
Демонтаж старого инжектора и установка нового;
Подсоединение к электронному блоку и датчикам.

Совет: если у вас нет опыта замены проводки, то для облегчения работы воспользуйтесь фотоаппаратом – фото или даже видео, снятое вами до демонтажа в подкапотном пространстве поможет избежать ошибок при подключении.

После того как новые детали будут установлены на силовом агрегате, занимаемся установкой новой проводки. Сам процесс будет проходить по следующему алгоритму:

Со стороны салона втаскиваем в подкапотное пространство жгут проводов с разъемами (нужный край легко определить по разъемам, сравнив их со старой проводкой);
Пробрасываем ее, распределяя жгуты по точкам присоединения (самые длинные – к габаритным огням и фарам с омывателями);
Подключаем клемные колодки к датчикам и разъемам.

Контрольные точки

Замер расстояний между контрольными точками кузова — это самый распространенный способ проверки состояния автомобиля. Выполнив замеры, требуется сверить их с паспортными данными.

Проверка выполняется следующим образом:

Контрольная точка	Паспортные размеры	Допустимое отклонение (+/-)
Диагональ переднего дверного проема от края нижнего порога до середины крыши	1345 миллиметра	5 миллиметров
Диагональ переднего дверного проема от крайней нижней точки ветрового стекла до середины нижнего порога	1000 миллиметров	5 миллиметров
Расстояние между передними дверными петлями до стойки по прямой линии	963 миллиметра	5 миллиметров
Диагональ заднего дверного проема от точки соединения нижнего порога с центральной дверной стойкой до крыши	1112 миллиметра	5 миллиметров
Диагональ заднего проема двери от верха центральной стойки до нижнего порога	860 миллиметров	5 миллиметров
Длинная диагональ задней боковой рамы окна	706 миллиметров	3 миллиметра
Короткая диагональ задней боковой рамы окна	383 миллиметра	3 миллиметра
Диагональ капота	1610 миллиметров	5 миллиметров
Расстояние от середины ветрового стекла до середины капота	712 миллиметров	5 миллиметров

Работа в салоне

Это самый трудный этап работы своими руками, поскольку:

Панель приборов затрудняет монтаж;
Требует частичной разборки и извлечения приборов;
Требует замены некоторых клемм.

Меры предосторожности

При работе с электрооборудованием следует соблюдать меры предосторожности:

Ознакомиться с требованиями, которые содержит штатная инструкция;
Отсоединить АКБ;
Работу с клеммами и контактами осуществлять в резиновых перчатках, чтобы избежать ненужного загрязнения.

Замена колодки

Сложность предстоящей работы заключается в том, что на старых моделях колодки жгута проводов панели приборов сделаны на 9 контактах. И чтобы не менять еще и ее, можно воспользоваться старой.

А для этого вам потребуется:

схема электропроводки ВАЗ 21099 на инжектор для наглядности;
старая колодка, срезанная со снятой проводки;
наличие свободного времени и желания.

Совет: цена на подобные работы в автосервисе равна стоимости самого инжектора, так что стимул для самостоятельной работы более чем весомый.

Пошаговая инструкция замены колодки выглядит следующим образом:

провод , передающий показания от датчика скорости, должен быть подключен к 9 контакту колодки (на схеме обозначен как СП);
сигнал Check Engine поступает на 8 контакт колодки (БП);
датчик расхода топлива передает информацию на маршрутный компьютер (ЖЧ);
диагностическая колодка подключена к ГБ, и взаимодействует с БК;
электронный тахометр получает информацию от ЭБУ и выводится на 2 контакт колодки (на схеме КП);
разъем РЧ отвечает за питание 12 В, а также за включение реле стартера. К нему же привязана и работа Check Engine;
пуск стартера осуществляется через замок зажигания, а ПЧ разъем задействует дополнительное реле при повороте ключа в положение «Стартер»;
питание замка зажигания 12 В перераспределяется на приборную панель через разъем ГП. Также подает питание на ЭБУ и на бензонасос для запуска двигателя;
за информацию уровня бензина в баке автомобиля отвечает разъем Р .

Справочно: Электрический жгут бензонасоса (на схеме – СУД) является отдельным от салонной проводки. Контакт с бензонасоса происходит непосредственно на СУД, а уже затем и на салонную проводку.

Приступим к работе:

Для начала необходимо слить охлаждающую жидкость в специальную отдельную посуду. Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки. Аккуратно снимите воздуховоды и, обязательно, обратите внимание на возможную несоосность отверстий, которые расположены в панели с соплами печки. В случае, если перекос превышает 50%, нужно подпилить отопитель салона.
Далее, предварительно промаркировав разъемы выключателей и лампочек, снимаем панель приборов. Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели. Далее демонтируем отопитель: откручиваем 4 гайки М10, отсоединяем разъем провода и все разъемы на корпусе печки.
Отсоедините радиаторные шланги и снимите защелку тросика краника печки. Далее аккуратно выньте отопитель, предварительно отвинтив два винта вентилятора. Снимите радиатор, открутив три болта. Будьте внимательны – здесь еще может остаться охлаждающая жидкость.
Потом изготовьте турбулизаторы. Это специальные пластиковые спирали, которые увеличивают теплоотдачу радиатора. «По правилам», они должны монтироватся на заводе, но, чаще всего, их нет. Что своими руками их изготовить, нужно нарезать алюминиевые или медные пластинки, ширина которых 6 мм, а толщина — 1,5 мм. Одну сторону такой пластинки следует зажать в дрели, и, в то же время, другую, с помощью тисков, необходимо закрутить в спираль.
Внимательно осмотрите низ отопителя. Убедитесь, что здесь нет деформаций, смещений, нарушений целостности или других дефектов. После разберите печку, разъединив на две половинки корпус. Для этого используйте отвертку, которой откройте защелки и, далее, отверните под центральным соплом винт. Демонтируйте рычаги управления заслонками.
Внимательно осмотрите внутреннюю поверхность печки. Если отслонился поролон, аккуратно его подклейте, можно добавить полосы битопласта. Следует сделать корпус максимально герметичным. Отрегулируйте центральную заслонку.
Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. Одновременно, когда соединяете половинки корпуса, нанесите на разъем силиконовый или акриловый герметик. Отопитель следует собирать в обратном разборке порядку. Если есть деформации на нижней стенке, следует заполнить щель герметиком.
Между корпусом печки и радиатором не должно присутствовать зазоров. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Провода нужно провести сквозь специальную резиновую заглушку, которая находится в корпусе отопителя.
Обязательно следует отрегулировать ход заслонок. Руководствоваться нужно тем, что рычаги всегда должны четко фиксироваться в крайних положениях. Регулировку нужно проводить, подбирая положения оплетки. Далее отрегулируйте кран печки. Следует выбрать положение, в котором кран не будет до конца закрываться.
Герметиком необходимо смазать шланги и радиаторные трубки перед тем, как их устанавливать. Использовать следует новые хомуты. Когда сборка закончена, вы залили охлаждающую жидкость и прогрели двигатель, следует еще раз подтянуть хомуты. Перед тем, как устанавливать панель приборов, нужно наклеить пенопласт и битопласт на входные отверстия сопел.

Что под капотом? (для «чайников»)

Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.

1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.

Переоборудование карбюратора на инжектор ВАЗ 2109

коробка воздушного фильтра;
ресивер;
коллектор;
бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Отверстия для крепления модуля и датчика

Охлаждение, генератор

Провода, подключение приборов

Схема подкапотной проводки ВАЗ-2109

К их числу относятся:

Тормоза.
Рулевой механизм.
Подкапотная проводка ВАЗ-2109 и электрическая сеть внутри салона.

Тюнинг под капотом – Страница 2 из 6

Наверняка каждый любитель быстрой езды мечтает обладать мощным автомобилем с хорошей динамикой. Что же делать, когда средств на покупку новой машины с желаемыми техническими характеристиками нет? Лучшее решение в сложившейся ситуации – форсирование двигателя. Такой вид тюнинга применяют зачастую для автомобилей отечественного производства, например, для ВАЗ 2109. Эта модернизация подразумевает раскрытие в полной мере всего […]

Некоторое время назад ВАЗ 2109, оснащённый роторно-поршневым двигателем (РПД), практически не воспринимали всерьёз. Про этот автомобиль много шутили и распространяли всевозможные слухи, например, что он разгонялся до 200 км/ч и обгонял Мерседес. Как гласит старинная поговорка: «В каждой шутке есть доля правды». Это касается и ВАЗ 2109: прежде, когда его оснащали роторным двигателем, динамико-скоростные показатели […]

Управляемость транспортного средства

Так, с первыми двумя категориями все предельно ясно:

Каждый владелец понимает, чем может обернуться потеря управляемости машиной.
Все выявленные поломки сразу же устраняются ремонтом или полной заменой деталей.

Замыкание и воспламенение токоведущих проводов грозит тем, что машина может просто сгореть, взорваться и т. д. И все это может произойти как на стоянке, так и во время движения.

Подкапотная проводка подразумевает следующие категории:

Провода системы зажигания.
Системы освещения, габаритных огней.
Система подключения датчиков и блока управления.
Провода, которые отвечают за работу электродвигателя радиатора, омывателя, стекол, стеклоочистителя.

Однако во время эксплуатации автомобиля крепления могут ухудшаться, что повлечет за собой:

Ослабевание контакта.
Разрушение изоляции при контакте с горячими поверхностями двигателя и коллектора.
Образование потертостей и оголение жил проводов.
Окисление контактных соединений из-за чего может пропасть «масса».

Финская проводка

Система электрики на такой «девятке» отличается от отечественной модели:

Классическое зажигание.
Бесконтактное зажигание.

Провода обладали отличными характеристиками работоспособности в различных условиях.
Жгуты в подкапотной проводке и салоне также отличались (Li, Gl, GLi).
Обозначение GL указывает на то, что машина оснащена противотуманками и дополнительным стоп-сигналом.

Вся схема проводки на автомобиле также отличалась блоком бесконтактного зажигания от известной компании GM.

В системе зажигания использовались следующие решения:

Бесконтактный датчик.
Датчики, обладающие распределителем зажигания.
Обычные свечи зажигания.
Коммутатор электронный.
Усовершенствованная катушка зажигания.
Монтажный блок (штатный).
Реле зажигания электронного типа.
Замок зажигания.

В результате балтийская «девятка» была, есть и будет лучшим представителем семейства.

Нюансы подкапотной проводки

Для проводки под капотом автомобиля присутствует достаточно много опасностей, которые могут повлиять на ее исправную работу.
В этом месте совмещены самые важные системы и устройства, которые обладают высокими физико-химическими показателями:

ДВС – источник избыточного тепла, который «хорошо» разогревает близко размещенные узлы.
Топливная система – взрывоопасные пары смеси воздуха и бензина.
Силовые детали в виде реле, электродвигателей, блоки розжига фар и самостоятельно устанавливаемые противотуманки.

Соответственно, если состояние проводки пребывает в плачевном состоянии или ухудшается постепенно – лучше всего ее заменить. В противном случае возможны проблемы.

Алгоритм проведения кузовных работ на «девятке» в общих чертах

Ознакомимся с процессом проведения работ пока что в общих чертах:

Примечание. Невозможно бывает даже поставить домкрат, так как в негодность приходит предусмотренный производителем участок под него (поддомкратник). Чтобы работать в этом месте, автомобиль можно поднять, используя вместо упора подмоторную балку.

Вообще, коррозия – это проблема номер один для отечественных автомобилей. Вроде бы, уровень антикоррозийной защиты на них проведен неплохо, но ржа со временем проедает все, и от этого никуда не деться.

Примечание. Обязательно и кузова, что занимает немало времени. Нужен будет стапельный станок, на который придется зафиксировать автомобиль. На стапеле имеются специальные зажимы, обеспечивающие надежную фиксацию машины. Подробнее о контрольных точках «девятки» можно прочитать ниже.

Покрывать арки желательно смолой, смешанной с отработанным маслом. Это отличное средство против ржи, только вот на днище его не наложишь по известным причинам.

Восстановление коррекции изначального состояния кузова и деталей своими руками подразумевает, как правило, простую покраску и удаление вмятин. Не обходится без полировки, которая неплохо защищает поверхность от коррозии.

Что касается полного восстановления кузова, попавшего в ДТП, то здесь уже потребуется услуга профессионалов. Только в автосервисе можно правильно восстановить кузов, согласно базовым контрольным точкам. Здесь и оборудование соответствующее есть, и специфическая технология проведения мастерам хорошо известна.

В любом случае перед осуществлением ремонтных работ проверить состояние кузова надо. Наиболее известный способ проверки подразумевает измерение дистанций между контрольными точками и последующая их сверка с паспортными показателями.

Конкретно проверяется кузов так:
