Реле зажигания автомобиля ВАЗ 2108 (2109, 21099)
В системе электрооборудования автомобилей ВАЗ 2108, 2109, 21099 предусмотрено реле зажигания 113.3747-10.
Реле зажигания предназначено для подачи напряжения от замка зажигания к потребителям системы электрооборудования автомобиля (например в систему зажигания — к катушке зажигания, коммутатору), а так же для токовой разгрузки контактов замка зажигания.
Реле зажигания на автомобилях ВАЗ 2108, 2109, 21099 установлено рядом с замком зажигания. Оно имеет на своем корпусе кронштейн, который одевается на шпильку под панелью приборов справа от водителя.
После поворота ключа в замке зажигания напряжение с вывода 15/1 замка подается на управляющий контакт реле зажигания (85). Сердечник внутри реле втягивается внутрь обмоток, замыкая контакты 30 и 87. При этом электрический ток с генератора поступающий на вывод вывод 30 реле подается на вывод 87 и далее с него в систему зажигания.
— Схема подключения реле зажигания, назначение его контактов и проводов см. на странице: «Провода замка зажигания автомобилей ВАЗ 2108, 2109, 21099».
— Помимо реле зажигания 113.3747-10 в электрооборудовании автомобилей ВАЗ 21083, 21093, 21099 широко применяется аналогичное реле 113.3747 (без ушка). Например, реле ближнего света фар.
Источник
Реле зажигания ВАЗ 2109
Как и втягивающее реле стартера, реле зажигания служит для дистанционной активации электродвигателя стартера и для зацепления бендикса вместе с венцом маховика.
Реле функционирует на основе электромагнита, где на сердечник наматывается катушка.
Конструкция и принцип работы
При прохождении электрического тока по катушке создается электромагнитное поле, под действием которого перемещается внутрь сердечника якорь. При прекращении питания поле пропадает, якорь начинает свободно перемещаться по сердечнику.
Реле зажигания включает в себя следующие компоненты:
Электромагнит, в свою очередь, включает в свою конструкцию две катушки.
Тип катушки
Особенности
Она соединяется с корпусом реле зажигания, а также выводом управления
Втягивающая катушка соединяется с контактом электродвигателя, а также клеммой управления
Принцип действия узла основан на следующем:
Проверка и замена
Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.
Для проверки реле вам необходимо:
Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.
Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.
- Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
- С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
- С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
- Демонтируйте защитный кожух рулевой колонки.
- В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
- Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
- Проверьте результат работы авто с уже новой релюшкой.
Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.
Ваз 2109 21099 2108 — предохранители и реле
ВАЗ-2109 «Спутник» в народе получил название «девятка«, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Lada-2108-300×240.jpg» />
Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).
Блок предохранителей и реле
Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Raspolozhenie-bloka-pod-kapotom.jpg» />
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Foto-primer-variant-1.jpg» />
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Shema-2141.jpg» />
Обозначение предохранителей
p, blockquote 10,0,0,0,0 —>
1 | 8А Правая противотуманная фара |
2 | 8А Левая противотуманная фара |
3 | 8А Очистители фар (в момент включения), реле включения очистителей фар (контакты), клапан включения омывателя фар |
4 | 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
5 | 3А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6 | 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
7 | 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
8 | 16А Сигнал, выключатель сигнала, электромотор вентилятора радиатора |
9 | 8А Лампа левых габаритов, лампа левых задних габаритов |
10 | 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар |
11 | 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
12 | 16А Прикуриватель, розетка для лампы переноски |
13 | 8А Дальний свет правой фары |
14 | 8А Дальний свет левой фары, контрольная лампа дальней оптики |
15 | 8А Ближний свет правой фары |
16 | 8А Ближний свет левой фары |
За прикуриватель отвечает предохранитель номер 12 на 16А.
Назначение реле
p, blockquote 12,0,0,0,0 —>
К1 | Реле включения очистителей фар |
К2 | Реле — прерыватель указателей поворота и аварийной сигнализации |
К3 | Реле очистителя ветрового стекла |
К4 | Реле контроля исправности ламп |
К5 | Реле дальнего света фар |
К6 | Реле омывателя фар |
К7 | Реле включения стекло подъемников |
К8 | Реле включения звуковых сигналов |
К9 | Реле вентилятора |
К10 | Реле обогревателя заднего стекла |
К11 | Реле включения ближнего света фар |
Фото — схема
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Foto-shema-blok-Variant-2.jpg» />
p, blockquote 15,0,0,0,0 —>
1 | 10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар |
2 | 10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
3 | 10А Задние фонари (лампы стоп — сигнала) Плафон освещения салона |
4 | 20А Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель |
5 | 20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
6 | 30А Электро стекло подъемники передних дверей Реле включения электро стекло подъемников |
7 | 30А Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электро вентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
8 | 7,5А Левая противотуманная фара |
9 | 7,5А Правая противотуманная фара |
10 | 7,5А Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
11 | 7,5А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
12 | 7,5А Правая фара (ближний свет) |
13 | 7,5А Левая фара (ближний свет) |
14 | 7,5А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
15 | 7,5А Правая фара (дальний свет) |
16 | 15А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр |
За прикуриватель отвечает предохранитель номер 4 на 20А.
p, blockquote 17,1,0,0,0 —>
К1 | Реле включения очистителей фар | |
К2 | Реле — прерыватель указателей поворота и аварийной сигнализации | |
К3 | Реле очистителя ветрового стекла | |
К4 | Реле контроля исправности ламп | |
К5 | Реле включения стекло подъемников | |
К6 | Реле включения звуковых сигналов | |
К7 | Реле включения обогрева заднего стекла | |
К8 | Реле включения дальнего света фар | |
К9 | Реле включения ближнего света фар |
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Blok-pod-kapotom.jpg» />
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Shema-bloka-Variant-3-1.jpg» />
p, blockquote 21,0,0,0,0 —>
1 | 10А Правая противотуманная фара |
2 | 10А Левая противотуманная фара |
3 | 10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
4 | 20А Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электро вентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
5 | 10А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
6 | 10А Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электро стеклоподъемники и реле включения электро стеклоподъемников |
7 | 10А Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
8 | 20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
9 | 10А Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
10 | 10А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
11 | 10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
12 | 20А Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
13 | 10А Правая фара (дальний свет) |
14 | 10А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
15 | 10А Левая фара (ближний свет) |
16 | 10А Правая фара (ближний свет) |
За прикуриватель отвечает предохранитель номер 12 на 20А.
Назначение реле представлено на схеме.
Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Rele-startera-1.jpg» />
Дополнительный блок
Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Raspolozhenie-dopolnitelnogo-bloka-v-salone.jpg» />
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Dopolnitelnyj-blok-2109-1024×492.jpg» />
» data-lazy-src=»https://vsepredohraniteli.ru/wp-content/uploads/2020/05/Shema-dopolnitelnogo-bloka-vaz-2109.jpg» />
Расшифровка
p, blockquote 32,0,0,0,0 —>
1 | 15А Главное реле |
2 | 15А Цепь питания системы впрыска (вход не отключаемого напряжения) |
3 | 15А Топливный насос |
К1 | Главное реле |
К2 | Реле электро бензонасоса |
К3 | Реле электро вентилятора системы охлаждения |
У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
p, blockquote 34,0,0,0,0 —> p, blockquote 35,0,0,0,1 —>
Остались вопросы? Задавайте их в комментарии.
Здравствуйте. У меня ваз 99. год выпуска 1998. машина переделанная. У меня инжекторный. ЭБУ январь. теперь вопрос — есть разница в блоке предохранителей карбюраторный от инжекторного? У меня стоит блок пред 1го образца (пальчиковый), машина иногда не заводиться, в общем букет причин.
Месяц назад я вскрыл блок, туда вода попала, не стал заморачиваться и купил б/у точно такой и поставил. после замены еще больше проблем. Может мне поставить другой блок? Дайте знать пожайлуйста.
На инжектор надо блок, в котором боковой разъем выходит вверх(В каталоге обозначается с 2114 или 2115(модификация новее)), а пальчиковый это для карбюратора, скорее всего у Вас ещё и вентилятор не работает и генератор не заряжает на холостых, и по мелочи проблемы
здравствуйте. подскажите пожалуйста. у меня ваз-2109. блок предохранителей вариант-2. предохранитель ф-13 левая фара не горит ближний свет. именно на этот предохранитель нет питания. остальное все прозвонил. уже не знаю где дальше копать?
В системе электрооборудования автомобилей ВАЗ 2108, 2109, 21099 предусмотрено реле зажигания 113.3747-10.
Реле зажигания автомобиля ВАЗ 2108 (2109, 21099)
Реле зажигания предназначено для подачи напряжения от замка зажигания к потребителям системы электрооборудования автомобиля (например в систему зажигания — к катушке зажигания, коммутатору), а так же для токовой разгрузки контактов замка зажигания.
Реле зажигания на автомобилях ВАЗ 2108, 2109, 21099 установлено рядом с замком зажигания. Оно имеет на своем корпусе кронштейн, который одевается на шпильку под панелью приборов справа от водителя.
После поворота ключа в замке зажигания напряжение с вывода 15/1 замка подается на управляющий контакт реле зажигания (85). Сердечник внутри реле втягивается внутрь обмоток, замыкая контакты 30 и 87. При этом электрический ток с генератора поступающий на вывод вывод 30 реле подается на вывод 87 и далее с него в систему зажигания.
Примечания и дополнения
— Схема подключения реле зажигания, назначение его контактов и проводов см. на странице: «Провода замка зажигания автомобилей ВАЗ 2108, 2109, 21099».
— Помимо реле зажигания 113.3747-10 в электрооборудовании автомобилей ВАЗ 21083, 21093, 21099 широко применяется аналогичное реле 113.3747 (без ушка). Например, реле ближнего света фар.
— Катушка зажигания автомобилей ВАЗ 2108, 2109, 21099
— Проверка коммутатора системы зажигания автомобилей ВАЗ 2108, 2109, 21099
— Принцип действия бесконтактной системы зажигания
— Свечи зажигания для бесконтактной и контактной системы зажигания
— Почему греется катушка зажигания?
— Все реле электрооборудования автомобиля ВАЗ 21093 (21083, 21099)
Добавить комментарий
Навигация по записям
Свежие статьи
ПОПУЛЯРНОЕ
Новые комментарии
Небольшой опрос
Конструкция и принцип работы
Тип катушки | Особенности |
Удерживающая катушка | Она соединяется с корпусом реле зажигания, а также выводом управления |
Втягивающая катушка | Втягивающая катушка соединяется с контактом электродвигателя, а также клеммой управления |
Проверка и замена
- Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
- С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
- С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
- Демонтируйте защитный кожух рулевой колонки.
- В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
- Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
- Проверьте результат работы авто с уже новой релюшкой.
Реле зажигания автомобиля ВАЗ 2108 (2109, 21099)
» alt=»реле зажигания 2108″ width=»150″ height=»150″ data-src=»https://twokarburators.ru/wp-content/uploads/2018/09/image1205-150×150.png» data-sizes=»(max-width: 150px) 85vw, 150px» data-srcset=»https://twokarburators.ru/wp-content/uploads/2018/09/image1205-150×150.png 150w, https://twokarburators.ru/wp-content/uploads/2018/09/image1205.png 250w» />В системе электрооборудования автомобилей ВАЗ 2108, 2109, 21099 предусмотрено реле зажигания 113.3747-10.
Назначение реле зажигания 113.3747-10 автомобилей ВАЗ 2108, 2109, 21099
Реле зажигания предназначено для подачи напряжения от замка зажигания к потребителям системы электрооборудования автомобиля (например в систему зажигания — к катушке зажигания, коммутатору), а так же для токовой разгрузки контактов замка зажигания.
Где расположено реле зажигания автомобилей ВАЗ 2108, 2109, 21099
Реле зажигания на автомобилях ВАЗ 2108, 2109, 21099 установлено рядом с замком зажигания. Оно имеет на своем корпусе кронштейн, который одевается на шпильку под панелью приборов справа от водителя.
Принцип действия реле зажигания 113.3747-10
После поворота ключа в замке зажигания напряжение с вывода 15/1 замка подается на управляющий контакт реле зажигания (85). Сердечник внутри реле втягивается внутрь обмоток, замыкая контакты 30 и 87. При этом электрический ток с генератора поступающий на вывод вывод 30 реле подается на вывод 87 и далее с него в систему зажигания.
Устройство реле зажигания
» alt=»устройство реле зажигания» width=»600″ height=»585″ data-src=»https://twokarburators.ru/wp-content/uploads/2018/09/image1206.png» data-sizes=»(max-width: 709px) 85vw, (max-width: 909px) 67vw, (max-width: 984px) 61vw, (max-width: 1362px) 45vw, 600px» data-srcset=»https://twokarburators.ru/wp-content/uploads/2018/09/image1206.png 600w, https://twokarburators.ru/wp-content/uploads/2018/09/image1206-150×146.png 150w, https://twokarburators.ru/wp-content/uploads/2018/09/image1206-300×293.png 300w» />
Примечания и дополнения
— Схема подключения реле зажигания, назначение его контактов и проводов.
— Помимо реле зажигания 113.3747-10 в электрооборудовании автомобилей ВАЗ 21083, 21093, 21099 широко применяется аналогичное реле 113.3747 (без ушка). Например, реле ближнего света фар.
Ваз 2109 реле зажигания
Как и втягивающее реле любого стартера, реле зажигания ваз 2109 нужно для дистанционного включения электродвигателя стартера, а также для ввода в зацепление бендикса с венцом маховика. Реле работает на основе работы электромагнита. На сердечник намотана катушка.
Из чего состоит реле зажигания ВАЗ 2109
Когда по катушке проходит электрический ток, там создается электромагнитное поле, и под его действием якорь перемещается внутрь сердечника. Когда питание отключают, поле исчезает, а якорь свободно перемещается в сердечнике. Реле зажигания ваз 2109 состоит из электромагнита, который намотан из якоря, возвратной пружины, контактов и двух обмоток.
Электромагнит состоит из двух катушек: удерживающей и втягивающей. Втягивающая соединена с контактом электродвигателя и клеммой управления, а удерживающая – с корпусом реле и выводом управления. Когда подается напряжение на контакт управления реле, по катушкам идет электрический ток, создавая там электромагнитное поле, и под его действием якорь перемещается и сжимает возвратную пружину.
Как работает реле зажигания ВАЗ 2109
Якорь перемещает еще и бендикс, а позже – шток, замыкающий контакты, которые замыкает АБ с электродвигателем стартера. Когда замыкаются контакты на вывод втягивающей обмотки, которая идет к выводу двигателя, подается плюс и ток перестает по ней проходить – магнитное поле пропадает, но якорь все равно остается во втянутом состоянии под действием магнитного поля удерживающей обмотки.
Якорь возвращается в исходное положение после пуска двигателя и отключения питания по действием пружины возврата, размыкая при этом контакты и выводя из зацепления бендикс. Контакты втягивабщего реле болты, которые закреплены в текстолитовой крышке и пластины прямоугольной или круглой формы, замыкающие болты при перемещении якоря.
Как проверить реле зажигания на ВАЗ 2109
Чтобы проверить обмотки втягивающего реле, нужно проверить их сопротивление. А для проверки удерживающей катушки нужно подключить тестер в режиме омметра к выводу для подключения реле и корпусом. Для проверки втягивающей обмотки измеряем сопротивление между болтом подключения обмотки возбуждения электродвигателя стартера и болтом подключения провода управления.
Схемы 2108, 2109, 21099
Схема ВАЗ-2108, 2109 с низкой панелью приборов (ранние версии)
» data-src=»https://content-5.foto.my.mail.ru/mail/shofer2107/1348/s-3867.jpg» />
Есть функция «парковочный свет» — включение левых или правых габаритов на стоянке.
Схема ВАЗ-2108, 2109, 21099 с низкой панелью (поздние версии)
» data-src=»https://content-21.foto.my.mail.ru/mail/shofer2107/1348/s-3815.jpg» />
Нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).
Годы производства 2108: 1984—2003 в России, 2003—2014 на Украине
Схема ВАЗ-2108, 2109, 21099 с высокой панелью комплектации люкс
» data-src=»https://content-25.foto.my.mail.ru/mail/shofer2107/1348/s-3811.jpg» />
Противотуманные фары, центральный замок, маршрутный компьютер и электростеклоподъёмники.
Схема ВАЗ-2108, 2109, 21099 с высокой панелью и евроблоком предохранителей 2114
» data-src=»https://content-21.foto.my.mail.ru/mail/shofer2107/1348/s-3812.jpg» />
Противотуманные фары, центральный замок, подогрев сидений и электростеклоподъёмники.
Схема ВАЗ-21099 с европанелью (выпуск с 1998г)
» data-src=»https://content-11.foto.my.mail.ru/mail/shofer2107/1348/s-3813.jpg» />
Годы производства 2109: 1987—2004 — в России, 2004—2011 — на Украине
Схемы систем управления двигателем
» data-src=»https://content-13.foto.my.mail.ru/mail/shofer2107/1348/s-3810.jpg» />
» data-src=»https://content-5.foto.my.mail.ru/mail/shofer2107/1348/s-3816.jpg» />
» data-src=»https://content-21.foto.my.mail.ru/mail/shofer2107/1348/s-3814.jpg» />
Схема комбинации приборов для низкой панели
» data-src=»https://content.foto.my.mail.ru/mail/shofer2107/1348/h-3901.jpg» />
Схемы комбинаций приборов для высокой панели
» data-src=»https://content-7.foto.my.mail.ru/mail/shofer2107/1348/s-3899.jpg» />
» data-src=»https://content-4.foto.my.mail.ru/mail/shofer2107/1348/s-3900.jpg» />
Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года
» data-src=»https://content.foto.my.mail.ru/mail/shofer2107/1348/h-3928.jpg» />
Фароочистители включаются кнопкой, на месте реле — перемычка.
Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине
Схема Микропроцессорной системы зажигания с контроллером МС2713
» data-src=»https://content-1.foto.my.mail.ru/mail/shofer2107/1348/s-4039.jpg» />
Схема Микропроцессорной системы зажигания с контроллером МС4004
» data-src=»https://content-17.foto.my.mail.ru/mail/shofer2107/1348/s-4038.jpg» />
Схема системы управления смесеобразованием с контроллером под капотом
» data-src=»https://content-10.foto.my.mail.ru/mail/shofer2107/1348/s-3906.jpg» />
Схема системы управления смесеобразованием с контроллером под сиденьем
» data-src=»https://content-7.foto.my.mail.ru/mail/shofer2107/1348/s-3917.jpg» />
» data-src=»https://content-12.foto.my.mail.ru/mail/shofer2107/1348/s-4042.jpg» />
Изменения в электрооборудовании с роторным двигателем
» data-src=»https://content-10.foto.my.mail.ru/mail/shofer2107/1348/s-3929.jpg» />
Схема включения противотуманных фар с 2000 года на высокой панели
С 2000 г. в соответствии с правилом 48-01 ЕЭК ООН на части а/м ВАЗ изменена электрическая схема включения задних противотуманных фонарей. Добавлены реле задних противотуманных фонарей 2114-3747610, и выключатель задних противотуманных фонарей 21093-3710030-10 (как и обычный только без фиксации). Жгут панели приборов используется 21099-3724030
МЕГАБОНУСЫ

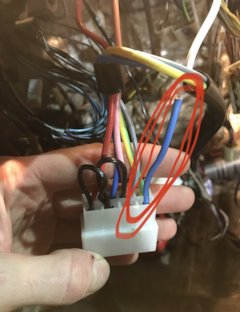

Переделываем включение задних туманок по последней схеме. То есть кнопка будет без фиксации: если включен свет фар или передние противотуманки, нажимаем и отпускаем кнопку задних противотуманок — они включаются. Выключаются при повторном нажатии на кнопку или автоматически при отключении фар. То есть мы никогда не забудем их выключить. Для высокой панели.
Нужно реле задних противотуманных фонарей 2114-3747610. Может выглядеть по-другому, оно применяется ещё на ВАЗ-2114, 2110, ГАЗ-3110… Желательно к нему найти разъём, можно просто обычные клеммы обмотать изолентой и повтыкать.
Из кнопки убираем перемычку

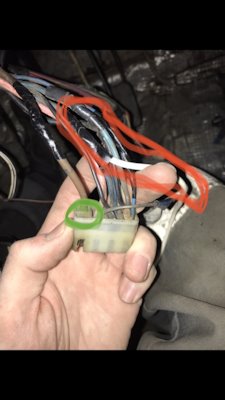

Переделываем подключение
Контакт 1 реле это постоянное питание. Можно подключить к зажиганию, например к жёлто-синему кнопки обогрева стекла, тогда задние туманки будут сидеть на предохранителе вентилятора отопителя.
Реле прикручиваем куда-нибудь, или приматываем изолентой к жгуту проводов.
Расход топлива на ваз 2109 для всех моделей
Развал схождение своими руками на ваз 2109
На что обратить внимание при оформлении не банковского займа?
Каковы распространенные проблемы с автоматической коробкой передач Audi?
Сервис Фольксваген в Нижнем Новгороде
Содержание статьи
Как и втягивающее реле стартера, реле зажигания служит для дистанционной активации электродвигателя стартера и для зацепления бендикса вместе с венцом маховика.
Реле функционирует на основе электромагнита, где на сердечник наматывается катушка.
Конструкция и принцип работы
При прохождении электрического тока по катушке создается электромагнитное поле, под действием которого перемещается внутрь сердечника якорь. При прекращении питания поле пропадает, якорь начинает свободно перемещаться по сердечнику.
Электромагнит, в свою очередь, включает в свою конструкцию две катушки.
Тип катушки | Особенности |
Удерживающая катушка | Она соединяется с корпусом реле зажигания, а также выводом управления |
Втягивающая катушка | Втягивающая катушка соединяется с контактом электродвигателя, а также клеммой управления |
Расположение устройства
Принцип действия узла основан на следующем:
Проверка и замена
Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.
Демонтажные работы
Для проверки реле вам необходимо:
Проверка мультиметром
Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.
Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.
- Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
- С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
- С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
- Демонтируйте защитный кожух рулевой колонки.
- В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
- Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
- Проверьте результат работы авто с уже новой релюшкой.
Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.
Реле зажигания автомобиля ВАЗ 2108 (2109, 21099)
» alt=»реле зажигания 2108″ width=»150″ height=»150″ data-src=»https://twokarburators.ru/wp-content/uploads/2018/09/image1205-150×150.png» data-sizes=»(max-width: 150px) 85vw, 150px» data-srcset=»https://twokarburators.ru/wp-content/uploads/2018/09/image1205-150×150.png 150w, https://twokarburators.ru/wp-content/uploads/2018/09/image1205.png 250w» />В системе электрооборудования автомобилей ВАЗ 2108, 2109, 21099 предусмотрено реле зажигания 113.3747-10.
Назначение реле зажигания 113.3747-10 автомобилей ВАЗ 2108, 2109, 21099
Реле зажигания предназначено для подачи напряжения от замка зажигания к потребителям системы электрооборудования автомобиля (например в систему зажигания — к катушке зажигания, коммутатору), а так же для токовой разгрузки контактов замка зажигания.
Реле зажигания на автомобилях ВАЗ 2108, 2109, 21099 установлено рядом с замком зажигания. Оно имеет на своем корпусе кронштейн, который одевается на шпильку под панелью приборов справа от водителя.
После поворота ключа в замке зажигания напряжение с вывода 15/1 замка подается на управляющий контакт реле зажигания (85). Сердечник внутри реле втягивается внутрь обмоток, замыкая контакты 30 и 87. При этом электрический ток с генератора поступающий на вывод вывод 30 реле подается на вывод 87 и далее с него в систему зажигания.
» alt=»устройство реле зажигания» width=»600″ height=»585″ data-src=»https://twokarburators.ru/wp-content/uploads/2018/09/image1206.png» data-sizes=»(max-width: 709px) 85vw, (max-width: 909px) 67vw, (max-width: 984px) 61vw, (max-width: 1362px) 45vw, 600px» data-srcset=»https://twokarburators.ru/wp-content/uploads/2018/09/image1206.png 600w, https://twokarburators.ru/wp-content/uploads/2018/09/image1206-150×146.png 150w, https://twokarburators.ru/wp-content/uploads/2018/09/image1206-300×293.png 300w» />
— Схема подключения реле зажигания, назначение его контактов и проводов.
— Помимо реле зажигания 113.3747-10 в электрооборудовании автомобилей ВАЗ 21083, 21093, 21099 широко применяется аналогичное реле 113.3747 (без ушка). Например, реле ближнего света фар.
Ваз 2109 реле зажигания
Как и втягивающее реле любого стартера, реле зажигания ваз 2109 нужно для дистанционного включения электродвигателя стартера, а также для ввода в зацепление бендикса с венцом маховика. Реле работает на основе работы электромагнита. На сердечник намотана катушка.
Когда по катушке проходит электрический ток, там создается электромагнитное поле, и под его действием якорь перемещается внутрь сердечника. Когда питание отключают, поле исчезает, а якорь свободно перемещается в сердечнике. Реле зажигания ваз 2109 состоит из электромагнита, который намотан из якоря, возвратной пружины, контактов и двух обмоток.
Электромагнит состоит из двух катушек: удерживающей и втягивающей. Втягивающая соединена с контактом электродвигателя и клеммой управления, а удерживающая – с корпусом реле и выводом управления. Когда подается напряжение на контакт управления реле, по катушкам идет электрический ток, создавая там электромагнитное поле, и под его действием якорь перемещается и сжимает возвратную пружину.
Якорь перемещает еще и бендикс, а позже – шток, замыкающий контакты, которые замыкает АБ с электродвигателем стартера. Когда замыкаются контакты на вывод втягивающей обмотки, которая идет к выводу двигателя, подается плюс и ток перестает по ней проходить – магнитное поле пропадает, но якорь все равно остается во втянутом состоянии под действием магнитного поля удерживающей обмотки.
Якорь возвращается в исходное положение после пуска двигателя и отключения питания по действием пружины возврата, размыкая при этом контакты и выводя из зацепления бендикс. Контакты втягивабщего реле болты, которые закреплены в текстолитовой крышке и пластины прямоугольной или круглой формы, замыкающие болты при перемещении якоря.
Чтобы проверить обмотки втягивающего реле, нужно проверить их сопротивление. А для проверки удерживающей катушки нужно подключить тестер в режиме омметра к выводу для подключения реле и корпусом. Для проверки втягивающей обмотки измеряем сопротивление между болтом подключения обмотки возбуждения электродвигателя стартера и болтом подключения провода управления.
Схемы 2108, 2109, 21099
Схема ВАЗ-2108, 2109 с низкой панелью приборов (ранние версии)
» data-src=»https://content-5.foto.my.mail.ru/mail/shofer2107/1348/s-3867.jpg» />
Есть функция «парковочный свет» — включение левых или правых габаритов на стоянке.
Схема ВАЗ-2108, 2109, 21099 с низкой панелью (поздние версии)
» data-src=»https://content-21.foto.my.mail.ru/mail/shofer2107/1348/s-3815.jpg» />
Нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).
Годы производства 2108: 1984—2003 в России, 2003—2014 на Украине
Схема ВАЗ-2108, 2109, 21099 с высокой панелью комплектации люкс
» data-src=»https://content-25.foto.my.mail.ru/mail/shofer2107/1348/s-3811.jpg» />
Противотуманные фары, центральный замок, маршрутный компьютер и электростеклоподъёмники.
Схема ВАЗ-2108, 2109, 21099 с высокой панелью и евроблоком предохранителей 2114
» data-src=»https://content-21.foto.my.mail.ru/mail/shofer2107/1348/s-3812.jpg» />
Противотуманные фары, центральный замок, подогрев сидений и электростеклоподъёмники.
Схема ВАЗ-21099 с европанелью (выпуск с 1998г)
» data-src=»https://content-11.foto.my.mail.ru/mail/shofer2107/1348/s-3813.jpg» />
Годы производства 2109: 1987—2004 — в России, 2004—2011 — на Украине
Схемы систем управления двигателем
» data-src=»https://content-13.foto.my.mail.ru/mail/shofer2107/1348/s-3810.jpg» />
» data-src=»https://content-5.foto.my.mail.ru/mail/shofer2107/1348/s-3816.jpg» />
» data-src=»https://content-21.foto.my.mail.ru/mail/shofer2107/1348/s-3814.jpg» />
Схема комбинации приборов для низкой панели
» data-src=»https://content.foto.my.mail.ru/mail/shofer2107/1348/h-3901.jpg» />
Схемы комбинаций приборов для высокой панели
» data-src=»https://content-7.foto.my.mail.ru/mail/shofer2107/1348/s-3899.jpg» />
» data-src=»https://content-4.foto.my.mail.ru/mail/shofer2107/1348/s-3900.jpg» />
Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года
» data-src=»https://content.foto.my.mail.ru/mail/shofer2107/1348/h-3928.jpg» />
Фароочистители включаются кнопкой, на месте реле — перемычка.
Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине
Схема Микропроцессорной системы зажигания с контроллером МС2713
» data-src=»https://content-1.foto.my.mail.ru/mail/shofer2107/1348/s-4039.jpg» />
Схема Микропроцессорной системы зажигания с контроллером МС4004
» data-src=»https://content-17.foto.my.mail.ru/mail/shofer2107/1348/s-4038.jpg» />
Схема системы управления смесеобразованием с контроллером под капотом
» data-src=»https://content-10.foto.my.mail.ru/mail/shofer2107/1348/s-3906.jpg» />
Схема системы управления смесеобразованием с контроллером под сиденьем
» data-src=»https://content-7.foto.my.mail.ru/mail/shofer2107/1348/s-3917.jpg» />
» data-src=»https://content-12.foto.my.mail.ru/mail/shofer2107/1348/s-4042.jpg» />
Изменения в электрооборудовании с роторным двигателем
» data-src=»https://content-10.foto.my.mail.ru/mail/shofer2107/1348/s-3929.jpg» />
Схема включения противотуманных фар с 2000 года на высокой панели
С 2000 г. в соответствии с правилом 48-01 ЕЭК ООН на части а/м ВАЗ изменена электрическая схема включения задних противотуманных фонарей. Добавлены реле задних противотуманных фонарей 2114-3747610, и выключатель задних противотуманных фонарей 21093-3710030-10 (как и обычный только без фиксации). Жгут панели приборов используется 21099-3724030
МЕГАБОНУСЫ
Переделываем включение задних туманок по последней схеме. То есть кнопка будет без фиксации: если включен свет фар или передние противотуманки, нажимаем и отпускаем кнопку задних противотуманок — они включаются. Выключаются при повторном нажатии на кнопку или автоматически при отключении фар. То есть мы никогда не забудем их выключить. Для высокой панели.
Нужно реле задних противотуманных фонарей 2114-3747610. Может выглядеть по-другому, оно применяется ещё на ВАЗ-2114, 2110, ГАЗ-3110… Желательно к нему найти разъём, можно просто обычные клеммы обмотать изолентой и повтыкать.
Из кнопки убираем перемычку
Переделываем подключение
Контакт 1 реле это постоянное питание. Можно подключить к зажиганию, например к жёлто-синему кнопки обогрева стекла, тогда задние туманки будут сидеть на предохранителе вентилятора отопителя.
Реле прикручиваем куда-нибудь, или приматываем изолентой к жгуту проводов.
Для отправки комментария вам необходимо авторизоваться.
Расход топлива на ваз 2109 для всех моделей
Развал схождение своими руками на ваз 2109
На что обратить внимание при оформлении не банковского займа?
Каковы распространенные проблемы с автоматической коробкой передач Audi?
Сервис Фольксваген в Нижнем Новгороде
Являясь главным узлом, соединяющим и защищающим различные электрические цепи авто, монтажный блок может стать и средоточием многочисленных проблем, связанных с проводкой.
Не совсем удачное расположение блока предохранителей на автомобиле ВАЗ 21099 делает его уязвимым для негативного воздействия влаги. Поэтому для тех владельцев этих автомобилей, кто не желает по каждому пустяку обращаться в автосервис, важно знать не только какой и где именно стоит предохранитель, но и взаимозаменяемость блоков различных модификаций – на случай замены.
Монтажный блок старого образца
На карбюраторных ВАЗ 21099 с высокой панелью (до 1998г.в.) устанавливались блоки предохранителей 17.3722 , выглядевшие так:
Электрическая схема блока старого образца и его распиновка:
Для того чтобы найти ответный адрес конкретного провода в жгутах, сначала определите, в каком разъёме он находится, а потом найдите его номер в колодке.
Обозначение разъёмов и их контактов блока 17.3722. Обозначения реле и предохранителей монтажного блока 17.3722:
Защищаемые предохранителями цепи:
Реле (с указанием заводской маркировки):
Замена выключателя и реле зажигания
Отключаем аккумуляторную батарею выключателем «массы».
Шлицевой отверткой отворачиваем четыре самореза, соединяющие кожухи рулевой колонки.
Крестообразной отверткой отворачиваем саморез крепления нижней части кожуха.
Снимаем кожух.
В его нижней части расположена колодка жгута проводов с подсоединенным реле зажигания.Для замены реле…
…отсоединяем его от колодки жгута проводов и устанавливаем новое.
Для снятия выключателя зажигания…
…разъединяем колодку жгута проводов замка зажигания и…
…два разъема реле зажигания.
Ключом или головкой «на 10» отворачиваем два специальных, (с обламывающимися головками) болта крепления выключателя зажигания к рулевой колонке.
Если головки болтов сломаны, отвернуть болты можно при помощи небольшого острого зубила.
Снимаем выключатель с рулевой колонки.
Для замены контактной группы…
…тонким бородком выбиваем два стопорных штифта.
Крестообразной отверткой отворачиваем винт крепления накладки…
…и снимаем ее.
Снимаем контактную группу.
Устанавливаем новую контактную группу так, чтобы…
…выступ на личинке замка вошел в паз контактной группы.
Установив накладку,…
…молотком забиваем штифты в отверстия.
Дальнейшую сборку и установку выключателя зажигания выполняем в обратной последовательности. Можно отломить головки крепежных болтов выключателя для обеспечения противоугонных свойств замка.
ПОЛЕЗНЫЕ СОВЕТЫ
Ремонт бегунка токоразносной пластины
При ремонте изношенного бегунка в распределителе зажигания напайкой латунной полоски на токоразносную пластину трудно определить необходимый размер от оси бегунка до ее края. Если полоска окажется короче – не получим эффекта от ремонта, а если длиннее – пластина будет задевать за выводы крышки.
Чтобы определить этот размер, до ремонта накладываем кусочек пластилина на конец токоразностной пластины и, установив крышку распределителя, вращаем коленчатый вал. Лишний пластилин срезается выводами, после чего измеряем размер «а». Припаяв полоску латуни, обрабатываем ее выступающий торец до размера на 0,1 мм меньше, чем величина «а».
1 – дополнительная пластина;2 – штатная токоразносная пластина;3 – корпус бегунка
Склеиваем крышку прерывателя-распределителя
Если в пути треснула крышка прерывателя-распределителя, а запасного (или подходящего клея) нет, можно склеить ее… соком чеснока. Натрите место разлома зубчиком чеснока и сожмите части крышки на одну-две минуты, как при пользовании обычным клеем. Чесночный «клей» не боится повышенной температуры в моторном отсеке и обладает хорошими электроизоляционными свойствами. Ездить с такой крышкой можно довольно долго – при хорошем качестве склеивания до нескольких сотен км.
www.autofizik.ru
Цепь стеклоочистителя и стеклоомывателя
Несмотря на то, что за дворники «отвечает» плавкий предохранитель 5 монтажного блока, цепь моторедуктора имеет дополнительную защиту – биметаллический тепловой предохранитель (на рис. ниже обозначен красной стрелкой).
Располагается он непосредственно на кронштейне «трапеции» дворников:
Реле зажигания на Ваз 2108, 2109
Если ваша «восьмёрка» постоянно глохнет или вообще не заводится при включении, например, прикуривателя или дальнего света фар, то дело скорее всего в реле зажигания ( оно находится под панелью приборов справа от руля) попробуйте заменить его каким нибудь менее важным, например реле обогрева заднего стекла до ближайшего автомагазина вы доедете. А.Н.
Внимание
Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару.
Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения в автосервис.
Внимание
Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.
Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.
Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.
На автомобилях семейства ВАЗ–2109 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.
Монтажный блок типа 17.3722:
![]() ![]() ![]() | 1. Реле включения очистителей фар (К6). 2. Реле времени омывателя заднего стекла (К1). 3. Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4. Реле очистителя ветрового стекла (К3). 5. Контактные перемычки на месте реле контроля исправности ламп. 6. Реле включения обогрева заднего стекла (К10). 7. Запасный предохранитель. 8. Реле включения дальнего света фар (К5). 9. Реле включения ближнего света фар (К11). 10. Предохранитель. 11. Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12. Реле включения звукового сигнала (К8). |
Монтажный блок типа 2114–3722010–60:
K1. Реле включения очистителей фар. K2. Реле-прерыватель указателей поворота и аварийной сигнализации. K3. Реле очистителя ветрового стекла. K4. Реле контроля исправности ламп. K5. Реле включения стеклоподъёмников. K6. Реле включения звуковых сигналов. K7. Реле включения обогрева заднего стекла. K8. Реле включения дальнего света фар. K9. Реле включения ближнего света фар. F1–F16. Плавкие предохранители. F17–F20. Запасные предохранители. |
№ предохранителя в монтажном блоке | Защищаемые цепи | |
17.3722 | 2114–3722010–60 | |
1 (8 А) | F9 (7,5 А) | Правая противотуманная фара |
2 (8 А) | F8 (7,5 А) | Левая противотуманная фара |
3 (8 А) | F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар |
4 (16 А) | F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 А) | F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа ручного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 А) | F3 (10 А) | Задние фонари (лампы стоп-сигнала). Освещение салона |
6 (8 А) | F6 (30 А) | Электростеклоподъёмники передних дверей. Реле включения электростеклоподъёмников |
7 (8 А) | F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8 (16 А) | F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) | F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
10 (8 А) | F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
11 (8 А) | F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
12 (16 А) | F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель |
13 (8 А) | F15 (7,5 А) | Правая фара (дальний свет) |
14 (8 А) | F14 (7,5) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 А) | F13 (7,5 А) | Левая фара (ближний свет) |
16 (8 А) | F12 (7,5 А) | Правая фара (ближний свет) |
Обозначение | Назначение | Маркировка | |
Блок 17.3722 | Блок 2114–3722010–60 | ||
К1 | Реле времени омывателя заднего стекла | 452.3747 | — |
К2 | Реле указателей поворота и аварийной сигнализации | 493.3747 | 495.3747 |
К3 | Реле очистителя ветрового стекла | 522.3747 | 526.3747 |
К4 | Реле контроля исправности ламп | — | 4412.3747 |
Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.
Схема бесконтактной системы зажигания:
![]() ![]() ![]() | 1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания. |
Система управления электромагнитным клапаном карбюратора:
![]() ![]() ![]() | 1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления. |
Схема соединений генератора:
![]() ![]() ![]() | 1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт. 10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения. |
Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722:
![]() ![]() ![]() | 1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора. |
Схема соединений стартера:
![]() ![]() ![]() | 1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка. |
Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60:
![]() ![]() ![]() | 1. Электродвигатель вентилятора. 2. Датчик 66.3710 включения электродвигателя. 3. Монтажный блок. А. К выводу “30” генератора. |
info-kotlas.ru
Цепи, не защищаемые предохранителями
С целью обеспечения бесперебойной работы и безотказного запуска двигателя не защищаются следующие электрические цепи:
Реле зажигания находится под «торпедой» около рулевой колонки, реле стартера – на щитке передка.
Кликните по картинке и она увеличится
1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор; 19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I. Схема работы обгонной муфты.
Для раскручивания коленчатого вала двигателя до частоты, при которой он начнет работать (т.е. для пуска двигателя), применяется стартер типа 29.3708. Он проворачивает коленчатый вал шестерней за зубчатый венец маховика. Мощность стартера составляет 1,3 кВт при потребляемой силе тока 260 А.
Стартер представляет собой четырехполюсный электродвигатель постоянного тока со смешанным возбуждением, с дистанционным электромагнитным включением и роликовой муфтой свободного хода. Он состоит из следующих основных частей: корпуса 29, якоря с муфтой свободного хода и шестерней 2 привода, двух крышек 7 и 24 и тягового реле 10. Корпус и крышки соединены вместе двумя стяжными болтами.
Внутри стального корпуса 29 закреплены винтами четыре стальных полюса 28 с катушками обмотки возбуждения. Корпус вместе с полюсами и обмоткой представляет собой статор стартера. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Поэтому возбуждение стартера и называется смешанным. Оно позволяет получить большой крутящий момент в заторможенном состоянии и сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников и облегчает условия работы муфты свободного хода.
Между полюсами статора вращается якорь, собранный на валу 1. Сердечник 26 якоря набран из пластин электротехнической стали, напрессованных на среднюю часть вала. По окружности сердечника имеются продольные пазы, изолированные картоном, в которых находится обмотка 25 якоря, выполненная медной лентой. Концы обмотки припаяны к пластинам коллектора и для большей надежности зачеканены. Вал якоря вращается в двух металлокерамических втулках, Задняя втулка 21 запрессована в крышке 24, а передняя расположена в картере сцепления и передний конец вала якоря входит в нее при установке стартера в гнездо картера сцепления.
Особенностью стартера 29.3708 является торцевой коллектор 18, напрессованный на заднюю часть вала якоря. Применение его позволило уменьшить длину и «массу» стартера. Кроме того, торцевой коллектор способствует более стабильной и длительной работе щеточного контакта. Коллектор выполнен -в виде пластмассового диска с залитыми в нем медными пластинами.
На переднем конце вала якоря расположена муфта свободного хода с шестерней 2 привода. При пуске двигателя муфта передает крутящий момент от вала якоря на шестерню, а после пуска разобщает шестерню и вал якоря, и поэтому вращение маховика на вал не передается. В результате якорь защищается от «разноса» — повреждения центробежными силами из-за чрезмерной частоты вращения.
Муфта состоит из наружного кольца 34, приклепанного к ступице 35, и внутреннего кольца, составляющего одно целое с шестерней 2. В пазах наружного кольца находятся ролики 4 с пружинами, плунжерами 38 и направляющими стержнями 37. Все они вместе с наружным кольцом и двумя упорными полукольцами завальцованы в стальном кожухе 5. Пазы наружного кольца имеют переменную ширину. В широкой части паза ролики могут свободно вращаться, а в узкой части заклиниваются между наружным и внутренним кольцами муфты.
Тяговое реле прикреплено к крышке 7. С его помощью дистанционно управляют включением стартера. Реле замыкает цепь питания обмоток якоря и статора, а также через рычаг 8 вводит шестерню 2 в зацепление с венцом маховика. Реле двухобмоточное, имеет втягивающую 11 и удерживающую 12 обмотки, намотанные в одну сторону. Начала обмоток припаяны к штекеру «50» на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т.е. соединен с «массой»), а конец втягивающей соединен с нижним контактным болтом реле.
Работа стартера. Стартер включается с помощью вспомогательного реле типа 111.3747-10, установленного в моторном отсеке. При повороте ключа в положение II («Стартер») замыкаются контакты «30» и «50» выключателя зажигания, и подается напряжение на обмотку вспомогательного реле 40. Оно срабатывает, и через его замкнутые контакты идет ток в обмотки тягового реле стартера. Под действием этого тока возникает магнитное усилие (около 10-12 кгс), втягивающее якорь 9 до соприкосновения с сердечником 14. Якорь втягивается и толкает шток 13 с контактной пластиной 15, которая замыкает контактные болты 17. Размеры штока подобраны так, что замыкание контактных болтов происходит еще до соприкосновения якоря с сердечником, и при дальнейшем ходе якоря сжимается пружина контактной пластины, сильнее прижимая ее к контактным болтам. Одновременно якорь реле рычагом 8 передвигает вперед муфту свободного хода с шестерней 2 и вводит ее в зацепление с венцом маховика.
При замыкании контактных болтов втягивающая обмотка реле обесточивается, так как оба ее конца оказываются соединенными с «плюсом» аккумуляторной батареи 44. Но поскольку якорь реле уже втянут, то для его удержания в этом положении требуется сравнительно небольшой магнитный поток, который обеспечивается одной удерживающей обмоткой 12.
Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря. Якорь стартера начинает вращаться, и его вращение через винтовые шлицы передается ступице 35 и связанному с ней наружному кольцу 34 муфты. Поскольку ролики 4 смещены пружинами в узкую часть паза наружного кольца, то они заклиниваются между наружным и внутренним кольцами муфты. Поэтому крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика.
После пуска двигателя маховик начинает вращать шестерню стартера, и частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 34, сжимая пружины плунжеров 38. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера.
При выключении стартера контакты вспомогательного реле размыкаются, и ток питания обмоток стартера идет по следующему пути: «плюс’ аккумуляторной батареи -замкнутые контакты тягового реле — втягивающая 11, а затем удерживающая 12 обмотки тягового реле — «масса». Так как направление тока в витках обмоток противоположное, то магнитные потоки, создаваемые обмотками, компенсируют друг друга, и сердечник реле размагничивается. Якорь реле пружинами отжимается в исходное положение, и контакты реле размыкаются, отключая питание обмоток якоря и статора стартера.
Одновременно якорь тягового реле рычагом 8 передвигает муфту свободного хода назад и выводит шестерню из зацепления с венцом маховика. Якорь стартера тормозится силами трения щеток о коллектор, и он быстро останавливается.
Блоки предохранителей ВАЗ 21099 нового образца
С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:
Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:
Предохранители БП 2114-3722010-60:
Реле:
Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:
Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):
Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.
Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:
Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099
В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.
Необходимые инструменты
— тестер (мультиметр или аналогичный прибор в режиме омметра).Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).
Подготовительные работы
— снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.
Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099
— находим и разъединяем соединительную колодку замка зажигания под панелью приборов;
— на части колодки жгута проводов ведущей к замку зажигания проверяем исправность замыкания его контактов в определенной последовательности.
Поворачиваем ключ в замке зажигания в имеющиеся 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.
Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099
1. Положение ключа в замке зажигания – 0 (выключено).Контакты под напряжением 30 и 30/1
Выводы в колодке коричневого и розового провода.
2. Положение ключа в замке зажигания – 1 (зажигание).Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).
Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.
3. Положение ключа в замке зажигания – 2 (стартер).Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).
Розовый и красный.
3. Положение ключа в замке зажигания — 3 (стоянка).Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.
Выводы в колодке черного и розового провода от замка зажигания.
Примечания и дополнения
— для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.
Еще пять статей по электрике автомобилей ВАЗ 2108, 2109, 21099
— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099
— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099
— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)
— Схема соединений указателей поворота на автомобиле ВАЗ 2108, 2109, 21099
— Предохранители и защищаемые ими электрические цепи автомобилей ВАЗ 2108, 2109, 21099
twokarburators.ru
Взаимозаменяемость и ремонт блоков
Блок 17.3722 («старый») легко заменяется новым, но необходимо учесть, что БП 2114-3722010-60, выпускаемый для «девяток» и «девяносто девятых», обозначается белой меткой у разъёма Х11. Различие монтажных блоков для ВАЗ 21099 и ВАЗ 2115 заключается в изменении значения тока, подаваемого на генератор – при необходимости можно перепаять со старого блока резистор и диод.
Также придётся заменить датчик включения вентилятора – в новом блоке отсутствует соответствующее реле. Электровентилятор включается за счёт замыкания более мощных контактов датчика нового образца.
В случае разрушения разъёмов блока в результате окисления качественно восстановить их не получится. Но если имеет место обрыв какой-либо цепи внутри блока, то, зная его схему и распиновку, можно «вычислить» обрыв цепи и заменить повреждённую дорожку печатной платы припаянным параллельно ей проводом.
По каким причинам реле стартера может выйти из строя?
Чаще всего поломка данного устройства вызывается подгоранием его контактов. Явления весьма распространенное, обусловленное тем, что через реле проходит ток с большой силой (от 80 до 300 А). Из-за этого может образоваться искровой промежуток, который и становится причиной подгорания контактов. Это в свою очередь приводит к малой проводимости электрической энергии.
Также нередко на втягивающем реле отмечается обрыв обмотки. В тех случаях, когда такая беда случается в середине обмотки, водителю ничего не остается, как купить и установить новое устройство. А вот, когда обрыв возникает в зоне спайки обмотки и контакта, ситуацию можно исправить, заменив поврежденный участок.
Как же ее самостоятельно вытащить? Если удалось подметить, что стартер иногда с натягом проворачивает ваш силовой агрегат при условии полного заряда аккумуляторной батареи, то виновник явлению – якорь, который задевает статор. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Но иногда причина кроется в сильном износе подшипника (переднего). Можете сутки спать спокойно: проблема эта быстро решаема. Для ее устранения надо подготовить подходящий по размеру метчик, найти патрон от дрели, взять длинный болт и старую втулку, банку с гайками и ящик с гвоздями. Теперь стоит отключить АБ, стартер, а затем лишить из «шубы», то есть снять проводку. Получилось? Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.
Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке. Осторожно! На малых оборотах проводите такие действия. Метчик как девушка: предмет хрупкий. Лишнее усилие, небольшой перекос могут и сломать его. Не дай бог случится такое: придется раскошеливаться на новое изделие. Хотя можно провести реанимацию с помощью длиннющего болта с резьбой, вытачивая новые канавки. Как только они готовы, необходимо вставить гвоздики таким образом, чтобы их кончики выступали не более, чем на сантиметр над торцом.
Где расположен топливный фильтр
Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.
Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.
Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.
Как починить неисправности стартера своими руками
Электрическая составляющая стартера состоит из таких конструктивных элементов:
Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.
Понаблюдайте за изменениями стартера в процессе замыкания клемм – если прибор вращается, возможно, с явно слышимым треском, значит, виной неисправности является как раз втягивающее реле.
Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.
Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.
Починить втягивающее реле ВАЗ-2109 удается 2 способами:
- Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
- Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.
Где находятся предохранители ВАЗ-2108 2109 21099
Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
Монтажный блок предохранителей 2114-3722010-60
Монтажный блок предохранителей 17.3722
Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
№ предохранителя | Расшифровка |
1 (8 A) F9 (7,5 A) | Правая противотуманная фара |
2 (8 A) F8 (7,5 A) | Левая противотуманная фара |
3 (8 A) F1 (10 A) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар |
4 (16 A) F7 (30 A) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 A) F16 (15 A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.
Читайте также: Признаки неисправности и замена помпы на ВАЗ 2114
Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 A) F3 (10 A) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
6 (8 A) F6 (30 A) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
7 (8 A) F10 (7,5 A) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8 (16 A) F5 (20 A) | Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 A) F10 (7,5 A) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
10 (8 A) F11 (7.5 A) | Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет) |
11 (8 A) F2 (10 A) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
12 (16 A) F4 (20 A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
13 (8 A) F15 (7,5 A) | Правая фара (дальний свет) |
14 (8 A) F14 (7.5) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 A) F13 (7,5 A) | Левая фара (ближний свет) |
16 (8 A) F12 (7,5 A) | Правая фара (ближний свет) |
Электродвигатель вентилятора отопителя — предохранитель печки
Электродвигатель омывателя стекол.
Моторедуктор очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омыва ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.
Лампа светового табло «STOP».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва. Вольтметр
Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
Реле стартера
Реле стартера расположено под капотом на щитке передка.
Цепи, не защищаемые предохранителями
С целью обеспечения бесперебойной работы и безотказного запуска двигателя не защищаются следующие электрические цепи:
Реле зажигания находится под «торпедой» около рулевой колонки, реле стартера – на щитке передка.
Расшифровка блока предохранителей и реле ВАЗ 2109 2108 21099, старого образца
Номер предохранителя | Сила тока | Цепь, которую он защищает |
F1 | 10А | Резервный предохранитель |
F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
F6 | 30А | Резервный предохранитель |
F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
F8 | 7,5А | Резервный предохранитель |
F9 | 7,5А | Резервный предохранитель |
F10 | 7,5А | Левая габаритная фара |
F11 | 7,5А | Правая габаритная фара |
F12 | 7,5А | Правая фара ближнего света |
F13 | 7,5А | Левая фара ближнего света |
F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
F15 | Правая фара дальнего света | |
F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
Реле
Номер реле | Функции |
1 | Работоспособность элементов очистки передней оптики |
2 | Работоспособность двигателя омывателя заднего стекла |
3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
5 | Позволяет определить работоспособность лампы |
6 | Защита от перенапряжения системы обогрева заднего стекла |
8 | Лампы дальних фар |
9 | Лампы ближних фар |
11 | Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя |
12 | Работа клаксона |
Причины и решения проблемы
Можно разделить все неисправности условно на две категории:
Самая распространенная причина неработоспособности реле – это то, что места пайки провода к клемме утерян контакт. Перед тем как разобрать устройство, попробуйте просто пропаять эти места паяльником – проблема решается. Ну а если стартер все же не работает, то реле придется разобрать. Иногда сгорает катушка, создающая электромагнитное поле. Банальная замена старого провода на новый устраняет неполадку, для этого достаточно просто перемотать катушку своими руками.
Во втором случае, когда вы слышите щелчки, но стартер не вращается, попробуйте перемкнуть отверткой с прорезиненной ручкой клеммы на реле втягивающем. Сделав это, якорь стартера запустится и начнет крутиться, вы легко поймете это по характерному звуку. В этом случае поломка кроется в неспособности реле пропускать электрический ток через себя. При работе соблюдайте осторожность, ведь вы в зоне электромагнитной активности, вас может ударить током.
Как же ее самостоятельно вытащить? Если удалось подметить, что стартер иногда с натягом проворачивает ваш силовой агрегат при условии полного заряда аккумуляторной батареи, то виновник явлению – якорь, который задевает статор. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Но иногда причина кроется в сильном износе подшипника (переднего). Можете сутки спать спокойно: проблема эта быстро решаема. Для ее устранения надо подготовить подходящий по размеру метчик, найти патрон от дрели, взять длинный болт и старую втулку, банку с гайками и ящик с гвоздями. Теперь стоит отключить АБ, стартер, а затем лишить из «шубы», то есть снять проводку. Получилось? Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.
Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке. Осторожно! На малых оборотах проводите такие действия. Метчик как девушка: предмет хрупкий. Лишнее усилие, небольшой перекос могут и сломать его. Не дай бог случится такое: придется раскошеливаться на новое изделие. Хотя можно провести реанимацию с помощью длиннющего болта с резьбой, вытачивая новые канавки. Как только они готовы, необходимо вставить гвоздики таким образом, чтобы их кончики выступали не более, чем на сантиметр над торцом.
Прямо шедевр футуризма получился! Его монтируем во втулку, производим манипуляции, пытаясь вытащить обломок, при этом делаем все ровно, без перекосов. Как только получилось нарезать оборотов, то вытаскиваем метчик, затем вставляем подходящий по размеру болт и тянем наружу втулку. Такую операцию можно проводить несколько раз. Стартер любит капризничать из-за перекоса вала, поэтому через какое-то время будет опять плохо держать втулку. Что делать? Точно не вытирать пот с лица, заканчивать ремонт стартера ваз 2109, повторяя монотонные действия. Готовьтесь в поход по магазинам. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат.
Расшифровка блока предохранителей и реле ВАЗ 2109 2108 21099, нового образца
Расшифровка актуальна как для карбюраторных, так и инжекторных типов двигателей.
Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
1. | 8А | Резервный предохранитель |
2. | 8А | Резервный предохранитель |
3. | 8А | Резервный предохранитель |
4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
12. | 16А | Прикуриватель, розетка для лампы переноски |
13. | 8А | Дальний свет правой фары |
14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
15. | 8А | Ближний свет правой фары |
16. | 8А | Ближний свет левой фары |
Реле
Номер реле | Его функции |
К1 | Без него двигатель омывателя заднего стекла работать не будет |
К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
К3 | Обеспечивает работы стеклоочистителя лобового стекла |
К4 | Защищает лампы стоп сигналов и габариты автомобиля |
К5 | Обеспечивает работу фонарей дальнего света |
К6 | Гарантирует работу устройства омывателя оптики |
К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
К8 | Звуковой сигнал или просто клаксон |
К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
К11 | Отвечает за работу устройства обогрева заднего стекла |
К12 | Обеспечивает работу фонарей ближнего света |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
На схеме: (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
K1 — реле времени омывателя заднего стекла; K2 — реле-прерыватель указателей поворота и аварийной сигнализации; KЗ — реле стеклоочистителя; K4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); K5 — реле включения дальнего света фар; K6 — реле включения фароочистителей; K7 — реле питания стеклоподъемников; K8 — реле включения звукового сигнала; K9 — реле включения электродвигателя вентилятора системы охлаждения двигателя; K10 — реле включения обогрева заднего стекла; K11 — реле включения ближнего света фар.
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
K1 — реле включения очистителей фар; K2 — реле-прерыватель указателей поворота и аварийной сигнализации; KЗ — реле очистителя ветрового стекла; K4 — реле контроля исправности ламп; K5 — реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7 — реле включения обогрева заднего стекла; K8 — реле включения дальнего света фар; K9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители.
Очень часто владельцы авто ищут: Где находиться предохранитель или реле печки на ваз 2109? Ответ: предохранителя и реле печки для ваз 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка, смотрите фото ниже.
В последних моделях ваз печка запитана через замок зажигания на прямую.
Зачем нужно реле зажигания
Эта деталь устанавливалась и на прежних моделях автомобилей ВАЗ. При этом на ранних модификациях 2115 она может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) она присутствует.
Встречаются разные названия этой детали: реле зажигания, включения стартера, блокировки стартера, разгрузки выключателя зажигания или замка, главное реле.
Но в любом случае его назначение одинаково – облегчение пуска двигателя и защита стартера от износа и поломки, Он отключает питание электростартера после пуска двигателя, ограничивает токи, идущие через него, защищает от спекания контактов в замке зажигания или поворота ключа при работающем двигателе.
Кроме этого, он обеспечивает пуск стартера при включенном электрооборудовании автомобиля и слаборазряженном аккумуляторе.
Предохранители в цепи зажигания автомобилей этой модели отсутствуют.
Таким образом, эта недорогая деталь оберегает вас от дорогостоящего ремонта и облегчает запуск двигателя.
Не следует путать данную деталь с втягивающим реле, находящимся непосредственно на стартере и предназначающимся для управления (вытягиванием или вталкиванием) механизма сцепления зубьев электростартера и маховика.
Монтажный блок предохранителей ВАЗ 2109 выполнен единым узлом. Искать плавкие вставки под бардачком или под рулем нет необходимости. Их там можно найти в редких модификациях или авто с полностью переделанной электросхемой. С завода панель монтировалась на салонной переборке моторного отсека со стороны водителя.
Содержание [скрыть]
БП старого образца
Монтажники поставлялись на рынок вплоть до 1998 года. Детали обеспечивали полную защиту агрегатов и имели предельное количество вставок.
БП нового образца
Блоки после 1998 года отличаются от устаревших аналогов количеством защищаемых узлов. Здесь отсутствует реле времени работы заднего дворника и системы управления вентилятором охлаждения силовой установки.
В остальном, все одинаково, кроме номиналов предохранителей.
В салоне
Монтажник внутри машины отсутствует. Вместо привычного салонного модуля, здесь используются отдельные элементы и реле, разбросанные по всей машине. Их можно встретить везде, под приборкой, внутри дверей, на трубе коробки передач. Причиной подобного решения стала банальная экономия. Производитель посчитал, что устанавливать в машину отдельный модуль будет слишком «кашерно» и разбросал предохранители везде, где только можно.
Здесь монтируются элементы, отвечающие за цепи оборудования, не имеющего отношения к двигателю.
В моторном отсеке
Модуль представлен полным собранием плавких вставок и реле. Чтобы получить доступ к панели потребуется отщелкнуть пластиковые фиксаторы крышки и снять ее с креплений.
Внутри можно обнаружить две компоновки узлов – это зависит от года выпуска машины. Здесь внедрены все элементы, отвечающие за защиту основных силовых цепей автомобиля.
Распиновка блока предохранителей
- Ш1-4 – подключение к модулю панели приборов.
- Ш5/6 – передний жгут проводки.
- Ш7/8 – левый брызговик (здесь смонтировано большое количество электроприборов).
- Ш9/10 – задняя часть приборов.
- Ш11 – присоединение коробки печки, системы отопления.
Провода подключаются одинаково, независимо от того, низкая панель установлена или высокая. Расположение фишек и разъемов всегда идентично.
Схема блока предохранителей ВАЗ 2109
На фото выше указана схематичный разброс основного электрооборудования, актуальный для автомобилей до 1998 года. Ниже имеется полная таблица с описанием всех элементов.
Номер | Назначение |
1 | Резерв |
2 | Повороты, аварийка, контролька сигнализации. |
3 | Стопы, подсветка салона |
4 | Подогрев заднего ветрового стекла, прикуриватель и дополнительная розетка |
5 | Клаксон и кнопка его управления |
6 | Резерв |
7 | Привод вентилятора печки, радиатора, подсветка вещевого ящика, реле подогрева заднего стекла. |
8/9 | Резерв |
10/11 | Питание левой и правой стороны габаритов соответственно |
12/13 | Правая и левая сторона головной оптики в режиме ближнего света |
14/15 | Аналогично для дальнего режима освещения |
16 | Поворотники и реле прерывателя аварийки, указатели уровня топлива, контрольки на приборной панели, выключатель очистителя ветрового стекла, лампа давления масла и температуры антифриза. |
Также в блоке присутствует комплект реле.
Номер | Расшифровка |
1 | Очистители передней оптики |
2 | Омыватель заднего стекла |
3 | Лампы поворотов и световые сигналы |
4 | Моторчик очистителя ветрового стекла |
5 | Лампы освещения |
6 | Подогрев стекла кормовой части машины |
8/9 | Лампы головной оптики в режиме дальнего/ближнего света |
11 | Вентилятор охлаждения силовой установки. |
12 | Питание клаксона |
Номер | Расшифровка |
1-3 | Резерв |
4 | Реле вентилятора, переключатели печки. |
5 | Аварийка, повороты и их контрольные лампы. |
6 | Переключатель лампы стопов, подсветка салона |
7 | Подсветка номеров, габариты, бардачок, освещение приборки. |
8 | Питание на клаксон и выключатель вентилятора радиатора. |
9 | Левая сторона габаритов |
10 | Правая сторона габаритов, противотуманки. |
11 | Указатели поворотов и аварийки |
12 | Прикуриватель, задняя розетка. |
13/14 | Дальний свет головной оптики для правого и левого борта. |
15/16 | Аналогично для режима ближнего света |
Реле следует рассматривать отдельно.
Порядковый номер | Описание |
1 | Привод моторчика омывателя |
2 | Поворотники и аварийка |
3 | Работа дворников ветрового стекла |
4 | Стопы и габаритные огни |
5 | Дальний свет |
6 | Омыватель фар головной оптики |
7 | При наличии электроподъемников, отвечает за их работу. |
8 | Звуковой сигнал |
9 | Реле вентилятора системы охлаждения |
11 | Обогрев заднего стекла |
12 | Оптика в режиме ближнего света. |
Элементы пусковой установки двигателя специально вынесены вне монтажника. Это обосновано значительным уменьшением размера модуля и упрощением конструкции устройства. Предохранитель смонтирован на салонной переборке, рядом устанавливается соответствующее реле.
Если стартер щелкает, но не крутит, потребуется проверить втягивающее. Здесь без снятия модуля не обойтись. Чтобы проверить, потребуется его полная разборка и дефектовка.
Питание отопителя выполнено через элементы 7 и 4 для старой и новой версии авто. Далее напряжение идет на реле силовой магистрали. Они монтируются под приборной панелью со стороны водителя.
Находится в разных местах, в зависимости от года машины. в стандартных комплектациях авто – это вставки 4 и 12.
Система проста. Здесь имеется главный привод зажигания, пропущенный через замок. Проводка идет на главное реле и оттуда на катушки.
Предохранитель и реле топливного насоса понадобятся, если помпа не срабатывает. Плавкая вставка устанавливается под приборкой слева от рулевой рейки, реле находится возле насоса.
В зависимости от года выпуска, предохранители лампочек и аварийки монтируются на позициях 2 и 5. Реле здесь есть. Они установлены под номерами 3 и 2. Питание зациклено на одной магистрали вместе с кнопкой включения.
Реле в системе используются с тремя контактами, что позволяет их найти в любом магазине.
В старых версиях авто предохранитель очистителя ветрового стекла смонтирован под номером 16. Соответствующего реле в системе нет. Оно вынесено отдельно под приборную панель.
В новых версиях машины все наоборот. Плавкую вставку из монтажника убрали, а реле поставили на позицию 3.
В большинстве автомобилей электропакет не устанавливается. Если с завода подобный агрегат на машине есть, то предохранитель системы следует искать на позиции 7 подкапотного монтажного блока.
Регулируется специальным прибором, установленным под капотом на левом крыле автомобиля. Деталь врезана в силовую магистраль, проходящую от генератора к АКБ.
Регулятор напряжения установки смонтирован внутри агрегата на обычном месте для отечественных автомобилей. Для доступа к аппарату потребуется разобрать его полностью.
Привод включения и питания головного обдува системы охлаждения проведен через элемент и реле 7/11 для каждого прибора. После обновления бортовой сети в 1998 году, предохранитель вынесли на переборку, а реле смонтировано на позиции 9.
Если на автомобиле сохранена штатная проводка, искать предохранители необходимо на позициях 3 и 6 для старой и новой версии блока. Выключатель цепи устанавливается на педали тормоза – стандартно для всех модификаций АвтоВАЗа.
На первом поколении монтажника в наличии имеется только предохранитель 4, ответственный за работу моторчика омывателя лобового стекла. За питание стеклоомывателя здесь устанавливается вставка под приборной доской.
На семействе 09/099 ЦЗ электронного типа не устанавливается с завода. При самостоятельном монтаже модуля пользователи могут запихнуть элемент куда угодно. Роль релюшки здесь также выполняет самостоятельно монтируемый адаптер.
В старом поколении до 1998 года элемент монтируется на позиции 2. В новой версии защитная вставка аварийной сигнализации устанавливается под номером 5.
В первой модификации подсветка внутреннего пространства организована через вставку 3. После переделки панели предохранитель перенесли на позицию 6.
Первая версия машины оборудована группой предохранителей под номерами 12/13 и 14/15. Ответственны за ближний и дальний свет оптики для левого и правого борта машины. Здесь есть комплект релюшек. Два элемента № 8/9 предназначены для защиты силовых цепей в режиме дальних и ближних огней.
После обновления и переделки модулей изготовитель разместил соответственные вставки на позициях 13/14 и 15/16. Релюшки здесь изменены. Выключатели устанавливаются на позициях 5 и 12.
Осветители панели в первом поколении установлены на позиции 16. После обновления системы освещение перенесено на предохранитель 7.
Аналогично выполнено освещение номерного знака. На семействе 09/99 лампы запитаны от предохранителей 11 и 7 для старой и новой версии.
Смонтировано под приборкой. Так как устройство часто перегорает вместо него ставят перемычки и обматывают их изолентой.
Включатель монтируется в коробке передач. Здесь установлен нажимной датчик, он задействован в качестве предохранителя и реле.
В первом поколении подогрев защищен предохранителем 4. Здесь монтировано реле №6. После обновления вставку перенесли из модуля. Реле же изменила только свое расположение на панели. Сейчас это элемент №11.
Штатная акустическая система питается от индивидуального предохранителя, установленного под приборкой
Питаются через предохранители 10/11 для правого и левого борта машины. Силовые магистрали прокинуты через реле, установленные под приборкой со стороны водителя.
В новой версии питание смонтировано через один предохранитель №7. Переключатели также вынесены отдельно.
Бортовые ПТФ отсутствуют в заводской комплектации. При их дополнительной установке, пользователи монтируют элементы под приборкой у ног водителя. Здесь наиболее удобно обслуживать детали.
Деталь предназначена для защиты силовой магистрали авто и устанавливается под капотом машины. Его можно распознать на левом крыле возле аккумулятора.
Появилось на автомобиле только в последние годы. Устройство монтируется на салонной переборке или на левом крыле, в зависимости от модификации машины. Если деталь постоянно перегорает, нужно проверить выводы ЭБУ на предмет колебаний напряжения и окисления контактов.
Модуль устанавливается на машине в районе крепления аккумуляторной батареи. Внешне – это черный коробок с подключенными к нему проводами.
На большинстве автомобилей опции нет. Устройство монтировалось в отдельных экземплярах, и силовые магистрали там проведены под щитком. Здесь устанавливаются элементы защиты конструкции.
Присутствует на авто последних модификаций. Электронный датчик установлен на маховике, а его защита подключена к предохранителю, вынесенному под приборку.
В автомобилях до 1998 года указанный элемент отвечает за питание привода моторчика очистителя. На последующих модификациях, деталь уже имеет иное значение. Здесь несет ответственность за работу габаритных огней и стоп-сигналов.
Стандартный элемент есть в обеих версиях автомобиля. В первом варианте отвечает за линии подогрева заднего стекла, прикуривателя и печки. Во втором ответственен за реле вентилятора радиатора, регулятор режимов работы системы отопления.
Последний в списке стандартных вставок для старой версии авто, отвечает за целый ряд оборудования:
В более современной версии авто на предохранитель возложено гораздо меньше функций. Здесь вставка отвечает только за работу правой фары оптики в режиме ближнего света.
Указанные элементы присутствуют только в модификации машины – ВАЗ 21099. Обычно они не запитаны и представляют резерв для подключения дополнительного оборудования.
Предназначена для защиты системы экономайзера принудительного холостого хода. Простое реле устанавливается на штатное крепление возле салонной переборки.
Устанавливают для совмещения поворотников и габаритных огней. Для этого потребуется найти несколько деталей и выполнить определенную процедуру.
Список необходимого:
Также потребуется набор для пайки и стандартные инструменты для разборки устройства.
Процедура изготовления. Чтобы не резать заводскую проводку лишний раз, потребуется спаять несколько переходников. Это позволит быстро вернуть все на место в случае крайней необходимости. Процесс по шагам выглядит так.
- Нужно изучить схему, по которой устройство наиболее просто подключить.
- Нужно изучить схему, по которой устройство наиболее просто подключить.
- Изготовьте переходники под другие фишки – это даст возможность врезать узел в бортовую цепь без повреждения проводки.
- Изготовьте переходники под другие фишки – это даст возможность врезать узел в бортовую цепь без повреждения проводки.
- Указанные переходники установите на контакты 85 и 88. Штатные клеммы следует надеть на получившийся тройник.
- Для понимания процесса ниже приведен переделанный механизм, который нужно подключить в бортовую цепь.
Причины преждевременного выхода из строя предохранителей
Можно выделить факторы.
- Попадание влаги на электроконтакты. Это может спровоцировать замыкание и скачок напряжения.
- Повреждение бортовой проводки или обслуживаемых механизмов. В подобных случаях происходят резкие скачки и колебания напряжения в участке проводки. В результате, предохранитель перегорает.
- Установка плавкого элемента слишком низкого номинала. Некоторые пользователи по ошибке могут пихнуть слишком слабый предохран в нагруженную цепь. После активации прибора вставка сразу откажет.
Признаки неисправности предохранителей
Понять, что элемент сгорел можно по внешним факторам.
- Обслуживаемый прибор или участок цепи перестал работать.
- При отказе плавкой вставки выключается все оборудование, задействованное на участке цепи. Прикуриватель может отказать одновременно с подсветкой вещевого ящика, либо габариты перестают функционировать сразу на корме и передней части авто.
Установка предохранителей ВАЗ 2109
Для замены достаточно выполнить простую последовательность.
- Полностью обесточить автомобиль и установить его в устойчивом положении.
- Вскрыть монтажный блок и найти поврежденный элемент.
- Используя специальный пинцет или щипцы вынуть предохранитель с посадочного места.
Сборка устройства выполняется в обратной последовательности.
Замена блока предохранителей 2109
Придется пройти достаточно кропотливую процедуру.
- Отключить проводку от аккумуляторной батареи.
- Снять крышку монтажного блока.
- Найти и выкрутить крепления панели к кузову автомобиля.
- Далее нужно аккуратно приподнять блок и освободить колодки проводов.
- Теперь можно поменять устройство на новое.
- Сборка механизма выполняется в обратном порядке.
Защита блока предохранителей Лада 2109
Монтажник неплохо защищен от воды. Устройство смонтировано за переборкой и прикрыто капотом. Сюда не попадают брызги из луж и дождя. Также на модуле имеется крышка с резиновым уплотнителем, исключающим попадание пыли внутрь коробки.
Ремонт блока
Самостоятельно отремонтировать сгоревший модуль достаточно проблематично. Для восстановления устройства потребуется досконально изучить его конструкцию и иметь требуемое оборудование. При отсутствии оного, следует обратиться к мастерам. В результате, разница между ремонтом в мастерской и покупкой подержанной запчасти будет минимальна. Проще найти новый агрегат и не заморачиваться с ремонтом старого.
Сколько стоит монтажный блок ВАЗ 21099
Средний ценник составляет 4000 рублей. Он указан с учетом полной комплектации устройства и наличием гарантии. Артикул самого распространенного варианта — 73.3722-01М.
Также на рынке еще встречаются новые монтажные блоки старого образца. Найти панель в сборе с предохранителями и реле можно по цене от 2500 рублей.
Итог
Блок ВАЗ 2109 не выделяется сложностью конструкции и прост в обслуживании. Модуль содержит необходимые элементы и практически полностью берет на себя все ответственные участки бортовых цепей и оборудования.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Инфа из стратегических запасов:


Потребители замка зажигания.
Эта статья будет полезна тем, кто хочет модернизировать замок зажигания (например, сделать запуск двигателя с кнопки) или испытывает проблемы с замком. Описывается только электрическая часть замка. Замок зажигания рассмотрим в варианте ВАЗ-2114. Он, в отличии от замка ВАЗ-2108, работает совместно с реле зажигания.
Замок имеет 4 положения, из которых в действительности используются только 3:
0 — все потребители выключены (используется крайне редко)
1 — зажигание включено
2 — включен стартер
3 — парковка (ключ вынут из замка)
К контактам 7 (розовый) и 8 (коричневый) замка всегда подведено напряжение с аккумулятора. Эти провода подключены параллельно и соединяются в монтажном блоке. Разделение на два провода сделано, по видимости, для надежности, а может сложилось исторически — эти провода можно заменить и одним проводом.
Коричневый провод подключает систему зажигания (карбюраторный вариант), панель приборов и некоторые другие потребители.
Розовый отвечает за всю остальную нагрузку.
Нагрузка проводов и контактов замка
Коричневый и голубо-черный провода питают реле зажигания, катушки реле стеклоподъемников и реле обогрева сидений, карбюраторную электронику, бортовой компьютер и панель приборов, реле контроля исправности ламп, лампы заднего хода, передний стеклоочиститель, а также подают сигнал на ЭБУ, иммобилайзер и бортовой компьютер.
Красный провод (контакт 5) питает катушку дополнительного реле стартера и даёт сигнал в БСК. ВНИМАНИЕ: в LADA Samara-2 питание на стартер подается непосредственно, без дополнительного реле!
Черный провод (контакт 2) питает «габариты», подкапотную лампу, катушки реле противотуманных фар и дальнего света, подсветку номера, бортовой компьютер, подсветку кнопок и панели приборов.
Голубой провод (контакт 4) наиболее нагруженный. Он питает вентилятор отопителя, задние противотуманные фонари, стеклоочистители заднего стекла и фар, катушки реле фароочистителей и обогрева заднего стекла, ближнего и дальнего света, подсветку «бардачка». Этот провод отключается при включении стартера (положение 2 замка).
Розовый подключает черный, голубой и красный провода, следовательно нагрузка на нём суммируется.


на днях у меня при выезде из гаража, неожиданно пропало питание на габариты (свет), печка, в общем все, что связанно с розовым проводом, поскольку он питающий, хотя дворники работали. Предпосылки начали появляться приблизительно около 2 месяцев назад. все началось с того, что у меня пропали габариты при положении замка в положении вынутого ключа. Я подумал на тот момент ну и хрен с ним, все остальное работает, и слава богу. Позже начал периодически отказывать вентилятор печки, и в итоге у меня отпаялся розовый провод поскольку в контактной группе контакт был все хуже и хуже. В итоге была заменена контактная группа на новую.
Знаю что можно было припаять, что я в начале и сделал, но поскольку сам контакт проплавил пластик, мне его не удалось вернуть на место чтобы все работало корректно (или неохото было) и куплена новая контактная группа…
LADA 2109 1999, двигатель бензиновый 1.5 л., 73 л. с., передний привод, механическая коробка передач — электроника














Здравствуйте. Можете попробовать подсказать по моей проблеме? У меня некоторые потребители работают без включения зажигания: например печка. Полез в замок зажигания, а у меня тут такой колхоз. Сине-чёрный провод от контактной группы перерезан и соединён (белым проводом) перемычкой с сине-чёрным проводом в косе проводов. Вопрос. Если я уберу белый провод (перемычку), соединю все как было до перерезания, так и должно быть? Просто получается подгоревший пин в разъёме «мама» вообще пустой и соответственно мой восстановленный сине-чёрный провод придёт в этот подгоревший пустой пин. Разве так должно быть?




Вопрос конечно интересный. Посути ничего не изменилось судя по описанию. Просто исключен разъем для этого провода. Возможно глючит замок, или еще где-то что-то соединено.


Спасибо


Ответил бы раньше, уведомления перестали приходить, надо настройки тлф посмотреть


добрый день, скажи за что жёлтый провод отвечает!


Привет! Машина давно продана, скорее всего желтый провод сам пробрасывал, не могу сказать куда он идет, судя по фото он проходит мимо. Ставил ~резистор на регулировку паузы, возможно идет на него.


Подскажите куда подсоединить провод от колодки реле, черный( на конце мама)


Возможно идет на массу, соединяется с папой. Я точно не помню.
Нашел. На массу идет


Спасибо за ликбез. Помог.


Дешевый брали?


А если ключ плохо вытаскивается и бывает на жаре не всегда поворачивается?Просто поворачивается, но до запуска не доходит, становится колом.Ключ вытаскивается после того как его подёргаешь и произойдёт характерный щелчёк в замке.
Ранее менял два года назад замок из-за такой же херни, но там он вообще не поворачивался.


Спасибо! Попробую!


Ну да пока холодно! Скоро поменяю! Там фишку надо поджать а как снимается пластмассам на фишке не разобрался!


На фишка должно быть отверстие (маленькое, со стороны плоской части клемы, там язычок), в него тонкое шило вставить, и пласмаска должна сняться.




Масло в движке синтетика, а в коробке полусинтетика! Втулку смотрели все норм!


Попробовать заменить втягивающее, тем более оно у вас есть


Меняли реле стартера на б/у стал по лучше купил новое надо поставить!


Втягивающее? Вполне вероятно что оно. Втулку в коробке желательно тоже проверить. Ну а ниже -15 возможно масло.
В крайней мере может замок зажигания глючит. У меня однажды контакты в режиме зажигания зависли. Заводил стартером без проблем, а глушил снимая разъем замка зажигания


Редукторный! Электрик разбирал его. Говорит все норм! Смазал его! Такая фигня тока в морозы в -15 и выше!
Офисы по всей России
Бонусы за покупки
Магазин в смартфоне
Популярные категории
Сезонные товары
Ходовая часть
Аккумуляторы
Моторное масло
Антифризы
Поиск запчастей по марке
Выберите из списка марку автомобиля, на который вы хотите подобрать запчасть. Система предложит запчасти для выбранной марки, модели и модификации автомобиля. Мы распределили все запчасти по каталогам систем автомобиля, чтобы поиск деталей был простым. Вы также можете найти нужную деталь, выбрав её в каталоге запчастей.
Подобрать, найти и купить автозапчасти помогут консультанты AUTO3N. Чтобы связаться с консультантами, позвоните по телефону AUTO3N, указанному на странице контактов.
Мы доставляем запчасти по всей России. Запчасти можно заказать на адрес, забрать в постаматах, в магазинах партнеров AUTO3N или через самовывоз со склада AUTO3N.
Присоединяйтесь к нам:
Каждый день с 9:00 до 22:00
Поиск
Подбор по автомобилю
Не найдено
Не найдено
Не найдено
Не найдено
Не найдено
Не найдено
Товары весеннего сезона
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Шины
Диски
Камеры
Крепеж
Чехлы и пакеты для шин
Ремонт
Ещё
Шины летнего сезона
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Популярные бренды
и производители
Моторные масла
Масло трансмиссионное
Антифриз и тосол
Жидкость стеклоомывателя
Жидкость гидроусилителя руля
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Двигатель
Фильтры
Кузов
Электрика
Трансмиссия
Тормоза
Ходовая и подвеска
Топливо и выхлоп
Все категории
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Запчасти точно под
ваш автомобиль
Подберем товары по вашему списку и вышлем
цены, бесплатно. Обработаем заявку в течении буднего дня. Подскажем
аналоги и варианты замены.
Аккумуляторы
Охрана
Автосвет
Автозвук
Батарейки и карты
Парктроники
Инверторы
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Ключи
Специнструмент
Головки и воротки
Домкраты
Хомуты
Компрессоры и насосы
Режущий инструмент
Ещё
Пункты самовывоза
Возврат или обмен
Условия доставки
Карта клиента
ВАЗ · ГАЗ · УАЗ · ОКА
Полезные советы
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В дорогу
Тюнинг
В салон
Аксессуары для ухода
Аварийное
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Уход за кузовом
Щетки стеклоочистителя
Смазки, герметики и клеи
Защита агрегатов
Уход за салоном
Очистители
Ещё
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
В корзину
Контакты
г. Екатеринбург
Поиск
Подбор по автомобилю
Товары весеннего сезона
Моторные масла
Запчасти для весеннего ТО
Переобуться
в лето
Автомобильные
краски
Добавить комментарий
Для отправки комментария вам необходимо авторизоваться.
