Рассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Попутно разберем, как все исправить в том или ином случае.
Перечень неисправностей при которых не горит ближний или дальний свет фар
В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.
Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.
Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты. Подробнее «Провода передних фар ВАЗ 2108, 2109, 21099».
Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.
В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:
№16 (правая фара по ходу автомобиля),
№15 (левая фара).
За дальний свет:
№13 (правая фара),
№ 14 (левая фара).
В монтажном блоке 2114 с ножничными предохранителями ближний свет:
F13 (правая фара),
F12 (левая фара).
Дальний свет:
F15 (правая фара),
F14 (левая фара).
Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).
Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).
За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.
Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.
По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.
См. «Схема электрических соединений ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099″.
Проверьте наличие напряжения на голубом проводе, идущем от замка зажигания на вывод «Х».
«Выключатель наружного освещения ВАЗ 2108, 2109, 21099»
Примечания и дополнения
— В блок-фарах автомобилей ВАЗ 2108, 2109, 21099 для ближнего и дальнего света применяются лампы АК12-60+55.
— Для кратковременного включения дальнего света фар в подрулевом переключателе замыкаются контакты 30 (ток отдельно приходит с замка зажигания по черному проводу) и 56а (бело-голубой провод). Он тоже может не моргать.
— Электрический ток на ближний и дальний свет подается после включения зажигания (поворота ключа в замке зажигания в положение 1).
— Не горит одна фара автомобиля, что делать?
— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099
— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099
— Тускло горят фары, причины неисправности
— Мерцают фары автомобиля, причины неисправности
— Как снять переднюю фару автомобиля ВАЗ 2108, 2109, 21099
Рассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Попутно разберем, как все исправить в том или ином случае.
Перечень неисправностей
В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.
Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.
Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты. Подробнее «Провода передних фар ВАЗ 2108, 2109, 21099».
Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.
Масса передней фары автомобилей ВАЗ 2108, 2109, 21099
В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:
№16 (правая фара по ходу автомобиля),
№15 (левая фара).
За дальний свет:
№13 (правая фара),
№ 14 (левая фара).
В монтажном блоке 2114 с ножничными предохранителями ближний свет:
F13 (правая фара),
F12 (левая фара).
Дальний свет:
F15 (правая фара),
F14 (левая фара).
Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).
Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).
Монтажный блок старого образца 17.3722: предохранители и реле ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099
За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.
Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.
Контакты левого подрулевого переключателя ВАЗ 2108, 2109, 21099, отвечающего за переключение света фар (дальний/ближний)
Подробнее см. «Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099».
По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.
Схема включения ближнего света фар ВАЗ 2108, 2109, 21099
См. «Схема электрических соединений ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099″.
Проверьте наличие напряжения на голубом проводе, идущем от замка зажигания на вывод «Х».
Выключатель наружного освещения ВАЗ 2108, 2109, 21099 до 1998 г.в. монтажный блок 17.3722
«Выключатель наружного освещения ВАЗ 2108, 2109, 21099»
— В блок-фарах автомобилей ВАЗ 2108, 2109, 21099 для ближнего и дальнего света применяются лампы АК12-60+55.
— Для кратковременного включения дальнего света фар в подрулевом переключателе замыкаются контакты 30 (ток отдельно приходит с замка зажигания по черному проводу) и 56а (бело-голубой провод).
— Электрический ток на ближний и дальний свет подается после включения зажигания (поворота ключа в замке зажигания в положение 1).
Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099
— Не горят «габариты» на автомобилях ВАЗ 2108, 2109, 21099
— Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099
— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099
— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099
— Тускло горят фары, причины неисправности
— Электростеклоподъемники ВАЗ 21083, 21093, 21099, 2113, 2114, 2115, схема подключения
— Как снять переднюю фару автомобиля ВАЗ 2108, 2109, 21099
перестал гореть дальний свет
Регистрация
21 Янв 2013
Сообщения
47
Адрес
красноярск
Авто
ваз 2109 1500 1998
#1
У меня 2109 карб проблема такова: в один прекрасный момент перестал гарить дальний свет. Включаю габариты потом ближний все в норме но как только отклоняю гитару от себя вместо дальнего который хочу включить фары светят как габариты….в чем может быть причина подскажите…. Заранее спасибо
Регистрация
29 Июл 2012
Сообщения
794
Адрес
Lipetsk
Авто
21093i, 2003г., ВП
#2
контролька дальнего загорается?
дальний мигает?
#3
У меня 2109 карб проблема такова: в один прекрасный момент перестал гарить дальний свет. Включаю габариты потом ближний все в норме но как только отклоняю гитару от себя вместо дальнего который хочу включить фары светят как габариты….в чем может быть причина подскажите…. Заранее спасибо
В первую очередь как сказали выше- смотрим моргалку. Если и она не работает, открываем монтажный блок, отыскиваем предохранители дальнего света, проверяем исправность и устанавливаем на место. После включаем зажигание, клавишу габаритов во второе положение подрулевой в положение дальнего света и под капот. Проверить лампочкой поступает ли плюс на предохранители дальнего света, если нет, то вытащить и вставить на место реле дальнего света, при снятие и установке рукой почувствуете включается она или нет. Независимо от результата, меняем её местами с реле ближнего света и вновь проверяем плюс на предохранителях. Если же плюс появляется на предохранителях, то лезем в фару, любую, смотрим контрольной лампочкой приходит ли плюс на лампочку в фаре при включение дальнего света. Если приходит, проверяем обе лампы на обрыв нитки дальнего света или меняем. Если плюс до фары не доходит, но при этом есть на предохранителях, то остаётся участок от монтажного блока до фар. Если же моргалка работает, а фиксированный нет, то тут другие цепи проверять нужно, пдрулевой к примеру. Расписывать все позиции очень долго. Нужно Ваше участие.
Регистрация
30 Дек 2009
Сообщения
2,764
Возраст
50
Адрес
Геническ
Авто
ВАЗ 2108 1300. 88
#4
Такая-же хрень. Питание на предохранителе есть,а светы нет. Начинаю шевелить ножку преда,появляется свет. Пришлось подложить щепку между ножкой преда и релюшкой. Получается какая то хрень с ножкой преда в ЧЯ.
Регистрация
18 Сен 2017
Сообщения
1
Возраст
33
Авто
Ваз 2108
#5
контролька дальнего загорается?
дальний мигает?
Нет не контролька не моргалка не работает
Не горит ближний свет в ВАЗ 2109: ремонт, замена и регулировка
Неприятности, связанные с нарушением работы электрооборудования на моделях ВАЗ 2109, могут возникнуть в любое время. Поэтому вы должны уметь их устранять самостоятельно, не обращаясь за помощью на СТО. Речь будет идти про замену лампы в блок-фаре или восстановление работоспособности прибора. Выясним, по каким причинам это может происходить, как правильно проводить процесс, чтобы не нарушить другие элементы системы, а также как правильно производить регулировку после ремонта.
Принципиальная схема ближнего света на ВАЗ 2109 и подобных моделей
Не включается
Когда случилась неприятность и не работает ближний свет на ВАЗ 2109, произойти может многое, но рассмотрим только основные варианты, которые чаще всего доводят до таких последствий. Сразу же будем давать рекомендации как их устранять:
Перегорел предохранитель лампочкиПроверьте соответствующие предохранители, поправьте или замените их.Нити лампы перегорелиПроизводится замена лампы ближнего света на ВАЗ 2109, которая соответствует инструкции завода изготовителя.Окислились контакты реле или выключателейС помощью наждачной бумаги или ножа зачистите контакты.Произошло повреждение проводов, их наконечники ослабли, места соединений пришли в негодностьТщательно проверьте на разрыв проводку машины, замените поврежденные участки новыми проводами и произведите зачистку контактов.Окислились контактные перемычки на участке монтажа реле, контролирующего работу лампУберите из системы новые потребители электроэнергии.
Совет: используйте только штатные лампочки, чтобы не перегружать бортовую электрическую систему автомобиля.

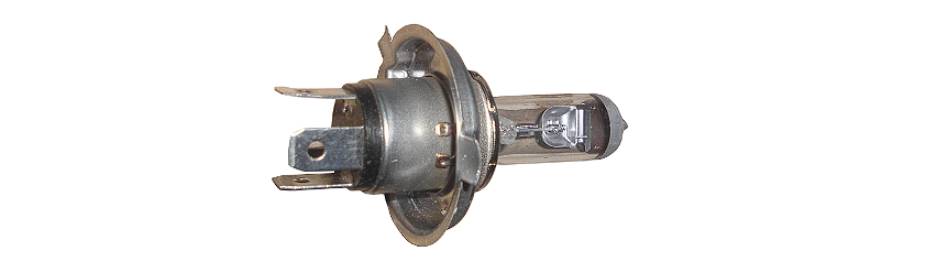

Лампа с двумя нитями накала
Ремонт
Совет: если вы заметили, что постоянно горит ближний свет на ВАЗ 21099 , замените соответствующее реле.
Нет ближнего света в ВАЗ 2109 – проверьте монтажный блок
Замена
Если вы пришли к выводу, что и провода, и реле, и предохранитель в порядке, нигде не замыкает и гнезда в монтажном блоке исправны, значит, остается один выход – замена перегоревшей лампы.
Для этого есть следующая инструкция:
Не горит ближний свет на ВАЗ 2109 — замените лампы
Пропал ближний свет на ВАЗ 21099 — возможной причиной является перегоревшая нить накаливания лампочки
На фото – извлеките лампу из пластмассовой колодки
Совет: обратите внимание на то, какие клеммы лампы как расположены, чтобы новую установить точно также.
Совет: не беритесь руками за стеклянную колбу, это сильно уменьшит ресурс прибора. Если коснулись, протрите ее ветошью, смоченной в чистом (96%-ом) спирте.
Регулировка после ремонта
Схема для самостоятельной регулировки
Вывод
ТС должно быть оборудовано исправными световыми приборами, чтобы гарантировать безопасность водителя во время движения. Замена или проверка ламп в блок-фаре не представляет сложности, поэтому все можно сделать самостоятельно за короткое время. Видео в этой статье позволит лучше разобраться в данной теме.
Читать далее…
Почему пропал свет на ВАЗ 2109? Лада 2109
Лада 2109
Вобщем такая история. Началось ещё давно. Включаю ближний свет, на приборке тускло горит индикатор дальнего(странно), при этом одна фара горит нормально, а другая очень очень тускло и почему-то жёлтым(лампочки стоят белые). Ладно, моргнёшь дальним, опа, прошло. И потом всё нормально. Ездишь полгода, опять такая фигня, оп, моргнул, прошло. А недавно перестало проходить. И когда дальний включаешь, та фара, которая тускло горит, вообще гаснет, а на первой нормально включается дальний. Но это ещё полбеды. Вчера ночью у меня вообще погасли все фары. Причём перестал гореть и ближний, и дальний. Когда включаешь ближний, на приборке горит, что включен дальний. А не светит ничего. При включении дальнего он соответственно тоже не включается. Почистил массы рядом с фарами, не помогло. Релюшка щёлкает, когда дальним моргаешь. Предохранители целые, один только чутка подплавился снаружи, сейчас съезжу, поменяю, но думаю не в нём дело. Что копать? Может где ещё какие-нибудь секретные массы есть? Или подскажите где могло провода так пере****ить?
7 ответов
Лучшие
Барнаул
прозванивай.больше никак.
Казань
Skumk;1179645187:
Вобщем такая история. Началось ещё давно. Включаю ближний свет, на приборке тускло горит индикатор дальнего(странно), при этом одна фара горит нормально, а другая очень очень тускло и почему-то жёлтым(лампочки стоят белые). Ладно, моргнёшь дальним, опа, прошло. И потом всё нормально. Ездишь полгода, опять такая фигня, оп, моргнул, прошло. А недавно перестало проходить. И когда дальний включаешь, та фара, которая тускло горит, вообще гаснет, а на первой нормально включается дальний. Но это ещё полбеды. Вчера ночью у меня вообще погасли все фары. Причём перестал гореть и ближний, и дальний. Когда включаешь ближний, на приборке горит, что включен дальний. А не светит ничего. При включении дальнего он соответственно тоже не включается. Почистил массы рядом с фарами, не помогло. Релюшка щёлкает, когда дальним моргаешь. Предохранители целые, один только чутка подплавился снаружи, сейчас съезжу, поменяю, но думаю не в нём дело. Что копать? Может где ещё какие-нибудь секретные массы есть? Или подскажите где могло провода так пере****ить?
Погасло на обоих фарах? Но релюшки щелкают?
Если да, то проверяй контрольной лампой приходит ли нормально напряжение на контакты 30 релюх ближнего и дальнего света в монтажном блоке. Просто вытаскиваешь реле к5 и к11 и в дырку к контакту 30 подключаешь один контакт лампы, второй контакт цепляешь к массе в любом удобном месте. В качестве контрольки можно использовать например лампу стоп сигналов.
ВАЗ-2114 1,6 16V 98Hp 2010г.
Skoda Rapid FL 1,6 115Hp (cwvb + чип) 2018г.
Алтайка сити
Посмотри массу на реле фар, и смотри плюсовые провода ближний/дальний, не замкнулись ли они между собой, по ходу коротыш гдето засел
Самое тяжелое для человека, это думать своей головой Генри Форд
Все ответы
Барнаул
прозванивай.больше никак.
GRom 22rus;1179645819:
прозванивай.б ольше никак.
Купил подрулевой, поменял, ноль эффекта. Поплавленный предохранитель тоже толку не дал. Чтож, нужно всё вскрывать.
Барнаул
раз помогало моргание дальним,значит в подрулевом тоже была проблема.но она была не единственная.остальное только мультиметром.
И чего он там мультиметром напрозванивает? Надо как минимум смотреть в схему и понимать где контакт должен быть а где нет. И если должен то при каком условии. Плюс знать куда этот мультиметр в машине тыкать. Для половины схема электрооборудования даже старого жигуля темный лес.
А ты всем направо и налево предлогаешь какие-то цепи прозванивать и давление в рампе мерить при каждом чихе мотора.
Тебе самому-то эти бесполезные советы хоть раз помогли?
ТС, отдай 500р электрику и не грей себе мозг.
Барнаул
Ну хотя бы на контактах в блокфаре глянуть напряг.там очень даже вероятно что просто масса потерялась.если чел знает что такое прозванивать,то он это спокойно сделает.а если нет,значит к электрику и пойдет.
Казань
Skumk;1179645187:
Вобщем такая история. Началось ещё давно. Включаю ближний свет, на приборке тускло горит индикатор дальнего(странно), при этом одна фара горит нормально, а другая очень очень тускло и почему-то жёлтым(лампочки стоят белые). Ладно, моргнёшь дальним, опа, прошло. И потом всё нормально. Ездишь полгода, опять такая фигня, оп, моргнул, прошло. А недавно перестало проходить. И когда дальний включаешь, та фара, которая тускло горит, вообще гаснет, а на первой нормально включается дальний. Но это ещё полбеды. Вчера ночью у меня вообще погасли все фары. Причём перестал гореть и ближний, и дальний. Когда включаешь ближний, на приборке горит, что включен дальний. А не светит ничего. При включении дальнего он соответственно тоже не включается. Почистил массы рядом с фарами, не помогло. Релюшка щёлкает, когда дальним моргаешь. Предохранители целые, один только чутка подплавился снаружи, сейчас съезжу, поменяю, но думаю не в нём дело. Что копать? Может где ещё какие-нибудь секретные массы есть? Или подскажите где могло провода так пере****ить?
Погасло на обоих фарах? Но релюшки щелкают?
Если да, то проверяй контрольной лампой приходит ли нормально напряжение на контакты 30 релюх ближнего и дальнего света в монтажном блоке. Просто вытаскиваешь реле к5 и к11 и в дырку к контакту 30 подключаешь один контакт лампы, второй контакт цепляешь к массе в любом удобном месте. В качестве контрольки можно использовать например лампу стоп сигналов.
ВАЗ-2114 1,6 16V 98Hp 2010г.
Skoda Rapid FL 1,6 115Hp (cwvb + чип) 2018г.
Алтайка сити
Посмотри массу на реле фар, и смотри плюсовые провода ближний/дальний, не замкнулись ли они между собой, по ходу коротыш гдето засел
Самое тяжелое для человека, это думать своей головой Генри Форд
Навигация по записям
Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099
Рассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Попутно разберем, как все исправить в том или ином случае.
Перечень неисправностей
В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.
Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.
Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты. Подробнее «Провода передних фар ВАЗ 2108, 2109, 21099».
Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.
Масса передней фары автомобилей ВАЗ 2108, 2109, 21099
В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:
№16 (правая фара по ходу автомобиля),
В монтажном блоке 2114 с ножничными предохранителями ближний свет:
Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).
Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).
Монтажный блок старого образца 17.3722: предохранители и реле ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099
За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.
Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.
Контакты левого подрулевого переключателя ВАЗ 2108, 2109, 21099, отвечающего за переключение света фар (дальний/ближний)
По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.
Схема включения ближнего света фар ВАЗ 2108, 2109, 21099
Проверьте наличие напряжения на голубом проводе, идущем от замка зажигания на вывод «Х».
Выключатель наружного освещения ВАЗ 2108, 2109, 21099 до 1998 г.в. монтажный блок 17.3722
— В блок-фарах автомобилей ВАЗ 2108, 2109, 21099 для ближнего и дальнего света применяются лампы АК12-60+55.
— Для кратковременного включения дальнего света фар в подрулевом переключателе замыкаются контакты 30 (ток отдельно приходит с замка зажигания по черному проводу) и 56а (бело-голубой провод).
— Электрический ток на ближний и дальний свет подается после включения зажигания (поворота ключа в замке зажигания в положение 1).
Пропал ближний свет Ваз 2109
Что делать если у девятки перестала работать одна фара ближнего света. В принципе ничего страшного в этом нет, можно ездить и с одной рабочей фарой. Просто есть вероятность, что перестанет работать и вторая фара, и тогда движение в темное время суток будет невозможно. Поэтому как можно быстрее необходимо разобраться, почему не работает фара ближнего света.
Причины того, что не светит фара ближнего света или вообще не работает ближний свет:
1) Если у Вас перестала работать фара ближнего света, не спешите ехать в магазин за новой. Причина может быть вовсе не в лампочке. Новая лампочка стоит в среднем 3-5$, поэтому лучше не тратить эти деньги понапрасну.
Защитный стакан фары
Необходимо достать лампочку из фары и проверить её исправность.Открываем капот автомобиля, откручиваем защитный стакан фары и достаем оттуда лампочку.
Достаем лампочку ближнего света
Лампочка вынута из патрона
Проверяем целостность спирали лампочки визуально. Также можно просто подать напряжение на лампочку с аккумулятора и проверить будет она светиться или нет.
Лампочка ближнего света Ваз 2109
Если лампочка неисправна, её необходимо заменить
2) Сгорел предохранитель в монтажном блоке.
Как правило предохранители просто так не сгорают. Если предохранитель сгорел, значит через него протекал электрический ток больше разрешенного.
Предохранители на лампочки ближнего света
Достаем сгоревший предохранитель и вставляем новый точно такого же номинала. Если сгорит и он, значит где-то в электрической цепи фары короткое замыкание, необходимо его найти и устранить.
3) При плохом контакте между предохранителем и его гнездом в монтажном блоке фара будет светить тускло, либо не будет светить совсем. Предохранитель при этом может оплавиться, так как место контакта предохранителя и гнезда монтажного блока будет греться. В таком случае необходимо почистить наждачной бумагой контакты гнезда и заменить оплавленный предохранитель.
4) При включении ближнего света в монтажном блоке должен быть слышен щелчок — отработка реле включения ближнего света. Если при включении света щелчка не слышно и свет не горит, то возможно неисправно реле.
5) Если лампочка ближнего света целая, исправно реле включения ближнего света и целый предохранитель, то неисправность в переключателе или в проводах от переключателя к монтажному блоку, от монтажного блока на фару.
В итоге, после устранения неисправности ближний свет будет восстановлен.
Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099
Метки:ВАЗ 2108/2109/21099ВАЗ 2113/2114/2115
Передние фары на ВАЗ 2109, впрочем, как и в моделях 2108 или 21099, выполняются в едином корпусе, который объединяет в себе следующие световые приборы:
Ближний свет ВАЗ 2108, 2109, 21099 должен освещать дорожное покрытие, чтобы водитель мог видеть находящихся на небольшом расстоянии участников дорожного движения. Ближний свет горит несколько ассиметрично — при правостороннем движении левая часть дороги освещается чуть хуже.
Ближний свет ВАЗ 2109
Фара ваз 2114 очень похожа на фары ваз 2109 и состоят из:
При эксплуатации системы освещения автомобиля ВАЗ 2108, 2109 и 21099 водитель может столкнуться с тем, что фара не горит.
Передняя фара ВАЗ 2109
Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099
Рассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 2109, 21099. Попутно разберем, как все исправить в том или ином случае. Перечень неисправностей
Перегорела лампа ближнего-дальнего света в блок-фаре
В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.
Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.
Окислились контакты в соединительной колодке блок-фары
Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.
Нет «массы» к фаре
Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.
Перегорели предохранители в монтажном блоке
В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:
№16 (правая фара по ходу автомобиля),
В монтажном блоке 2114 с ножничными предохранителями ближний свет:
Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).
Неисправно реле ближнего или дальнего света
Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).
монтажный блок старого образца 17.3722: предохранители и реле ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099
Неисправен подрулевой переключатель («гитара»)
За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.
Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.
Виды ламп
Все лампочки, которые можно поставить в ВАЗ 2108, 2109 и 21099, делятся на 2 категории:
Обыкновенные лампочки накаливания, которые используются в ВАЗе 2109, бывают следующих типов:
АКГ 12-60/55 (60/55 Вт). Являются галогенными, снабжены 2 спиралями ближнего и дальнего освещения, имеют цоколь Н4. Обычно горят в передних фарах авто. В продаже есть разновидности с окрашенной колбой (зеленого, синего, желтого цвета), однако при езде с ними в дождливую или туманную погоду такая колба только понизит видимость;
А 12-5-2 (5 Вт). Модель используется для левого или правого поворотника.
Помимо ламп накаливания, в ВАЗе 2109 широко используются светодиоды в качестве выгодной замены. Светодиодные источники освещения в несколько раз более долговечные, ярче светят (обеспечивая при этом холодное свечение), продаются с различными цоколями.
Пропал ближний свет Ваз 2109
Что делать если у девятки перестала работать одна фара ближнего света. В принципе ничего страшного в этом нет, можно ездить и с одной рабочей фарой. Просто есть вероятность, что перестанет работать и вторая фара, и тогда движение в темное время суток будет невозможно. Поэтому как можно быстрее необходимо разобраться, почему не работает фара ближнего света. Причины того, что не светит фара ближнего света или вообще не работает ближний свет:
1) Если у Вас перестала работать фара ближнего света, не спешите ехать в магазин за новой. Причина может быть вовсе не в лампочке. Новая лампочка стоит в среднем 3-5$, поэтому лучше не тратить эти деньги понапрасну.
Защитный стакан фары
Необходимо достать лампочку из фары и проверить её исправность.Открываем капот автомобиля, откручиваем защитный стакан фары и достаем оттуда лампочку.
Достаем лампочку ближнего света
Лампочка вынута из патрона
Проверяем целостность спирали лампочки визуально. Также можно просто подать напряжение на лампочку с аккумулятора и проверить будет она светиться или нет.
Лампочка ближнего света Ваз 2109
Если лампочка неисправна, её необходимо заменить 2) Сгорел предохранитель в монтажном блоке.
Монтажный блок
Как правило предохранители просто так не сгорают. Если предохранитель сгорел, значит через него протекал электрический ток больше разрешенного.
Предохранители на лампочки ближнего света
Достаем сгоревший предохранитель и вставляем новый точно такого же номинала. Если сгорит и он, значит где-то в электрической цепи фары короткое замыкание, необходимо его найти и устранить. 3) При плохом контакте между предохранителем и его гнездом в монтажном блоке фара будет светить тускло, либо не будет светить совсем. Предохранитель при этом может оплавиться, так как место контакта предохранителя и гнезда монтажного блока будет греться. В таком случае необходимо почистить наждачной бумагой контакты гнезда и заменить оплавленный предохранитель. 4) При включении ближнего света в монтажном блоке должен быть слышен щелчок — отработка реле включения ближнего света. Если при включении света щелчка не слышно и свет не горит, то возможно неисправно реле. 5) Если лампочка ближнего света целая, исправно реле включения ближнего света и целый предохранитель, то неисправность в переключателе или в проводах от переключателя к монтажному блоку, от монтажного блока на фару.
Причины выхода из строя
Какие причины того, что фара не горит:
Поломка может сопровождаться отсутствием работы системы освещения или же ее некорректной работой. Даже если у вас сломалась только одно фара (левая или правая), это уже значительно снизит видимость и повысит вероятность ДТП.
Чтобы устранить проблему, вам нужно заменить передние фары машины полностью или их компоненты. Чтобы это сделать, нужно знать, какие именно составляющие системы освещения можно поставить на ВАЗ 2109.
Не работают фары на Ваз 2109
В настоящее время перед началом движения, не зависимо от условий видимости, на легковых автомобилях ВАЗ-2109, как и на остальных транспортных средствах, обязательно должен быть включен свет фар. А это значит, что нагрузка на элементы электрической схемы головного освещения, резко возрастает. Наименьший ресурс работы, в этой схеме, имеют галогенные лампы, у которых в первую очередь перегорает одна из вольфрамовых нитей, либо ближнего, что происходит чаще, либо дальнего света. Вот это и будет, первой неисправностью, с которой сталкивается, практически каждый водитель, в фарах головного освещения.
А чтобы вышедшую из строя лампу, можно было своевременно заменить, нужно иметь в запасе, как минимум одну новую галогенную лампу Н4, с током штатного номинала и мощностью 60/65 ватт. Не желательно брать «левые» галогенные лампы, цена которых значительно ниже, но и перегореть они могут уже через пару дней. Не следует также ставить в фары лампы, у которых мощность, значительно выше, чем у штатных, так как это приведёт к нарушению свето-теневой границы на ближнем свете и начнут плавиться пластиковые разъёмы из-за разогрева контактов, в следствии прохождения через них, тока большей силы. А это станет второй, но уже более серьёзной неисправностью фар головного освещения.
К тому же, плавиться могут не только разъёмы, но и провода, что приведёт к короткому замыканию и перегоранию соответствующего предохранителя. На «девятках», устанавливали два монтажных блока: нового образца 2114-3722010-60, где стояли предохранители ножевого типа и старого образца 17.3722, у которых были цилиндрические предохранители. В первом случае дальний свет защищали предохранители F14 (7,5А, левая фара)и F15 (7,5А, правая фара), а семи с половиной амперные предохранители F12 (правая) и F13 (левая), защищали в фарах ближний свет. На старых монтажных блоках стояли 8-ми амперные предохранители: №13 правая фара и №14 лева фара дальний свет, а №15 левая фара и №16 правая фара ближний свет.
Если на вашем ВАЗ-2109 стоит монтажный блок 2114-3722010-60 и вдруг одновремённо не стали включаться обе фары на дальнем или ближнем свете, то в первую очередь нужно было проверить исправность реле включения дальнего света К8 или реле включения ближнего света К9. Эти реле нужны для того, чтобы уменьшить силу тока, идущую через контакты переключателей света фар.
Устройство и принцип действия
Для начала, нужно определить: какой тип питания двигателя, в данный момент подлежит обсуждению. Ведь карбюратор и инжектор, имеет абсолютно разное устройство, и у каждого из них, своя электросхема. Мы же с Вами, будем говорить о типе питания двигателя ВАЗ 2108 — карбюратор.
Свое начало, проводка берет от аккумуляторной батареи. Обычно, устанавливается батарея мощностью 12 вольт (6 ампер). По пути к разным приборам, электричество проходит через блок предохранителей. Далее, оно стабилизирует свою мощность, за счет ряда приборов: коммутатор, вольтмер и эконометр.
После этого, схема электричества распределяется, непосредственно, по основным узлам приборов ВАЗ 2108. Начнем с осветительных приборов. К ним относятся: лампочки габаритов, ближнего света и дальнего света, подкапотное освещение, задние фары, поворотники, подсветка салона, и освещение номерного знака. Каждый, из вышеперечисленных элементов, получает разное количество энергии. Например, на дальний свет, сила тока будет мощнее, чем на габариты.
Что касается работы двигателя ВАЗ 2108, то для нее, требуются следующие приборы: генератор, системы управления, отвечающие за карбюратор, стартер, катушка зажигания, трамблер и свечи. Схема проводки, передает электричество с катушки зажигания, на свечи. При этом, во время работы двигателя, включается работа генератора. Трамблер, отвечает за распределение искры, между камерами сгорания цилиндров. У каждого цилиндра, есть своя очередь рабочего хода, которую определяет схема двигателя.
Системы управления, ответственные за карбюратор, должны вовремя открывать заслонки, помогая образовывать в поплавковой камере, правильную горючую смесь. Также, они регулируют работу электромагнитного клапана.
Карбюратор, имеет более простую схему электропроводки, нежели инжектор. Это объясняется тем, что схема инжектора, включает в себя электрическое управление впрыском, и образованием смеси, в то время как карбюратор, делает большую часть данной работы механическим образом.
Далее, схема электрического напряжения в автомобиле ВАЗ 2108, включает в себя приборы, предназначенные для повышения безопасности и комфорта езды. К ним относятся: кондиционер, печка, омыватель ветрового стекла и передних фар, магнитола, и звуковой сигнал.
Также, в автомобиле ВАЗ 2108 есть датчики, определяющие температуру и уровень необходимых для работы двигателя жидкостей. Каждый их них, также запитан от аккумуляторной батареи. Показатели датчиков, выводятся на панель приборов, для того, чтоб водитель мог их видеть. Приборная панель ВАЗ 2108, включает в себя 16 лампочек — индикаторов, спидометр и тахометр.
Не включается
Когда случилась неприятность и не работает ближний свет на ВАЗ 2109, произойти может многое, но рассмотрим только основные варианты, которые чаще всего доводят до таких последствий. Сразу же будем давать рекомендации как их устранять:
Совет: используйте только штатные лампочки, чтобы не перегружать бортовую электрическую систему автомобиля.
Ремонт
Процесс замены
Чтобы заменить фары ближней оптики, которые не горят в вашем ВАЗе 2108, 2109 или 21099, и поставить новые лампы, для начала приготовьте отвертку на 10. После этого:
После этого вы сможете поставить вместо неработающих фар новые. Чтобы проверить, какие части фары не работают, снимите контактную плату и протрите внутреннюю поверхность изделия. Если поврежден блок, его нужно полностью менять. Замените уплотнительную прокладку, если она рассохлась или оборвалась. После установки новой лампочки или других компонентов системы освещения настройте новую оптику, чтобы обеспечить оптимальную дальность световых пучков.
Добро пожаловать! Лампа в основной фаре — время от времени она перегорает и из-за этого у автомобиля начинает хуже светить свет, потому что светить остаётся только лишь одна фара, кто кто со временем в этому привыкает и ездит так какое то время, но всё же на одной фаре долго не проедешь и поэтому наступает тот момент когда лампочку уже приходиться менять, но не все люди умеют это делать, поэтому мы и написали данную статью по замене лампы.
Примечание! Для того чтобы заменить лампочку в основной фаре, вам нужно будет запастись: Набором гаечных ключей в котором у вас будет находиться примерно ключ «на 8», который нужен для того чтобы скинуть клемму минус с аккумуляторной батареи!
Где находиться лампочка в основной фаре? Ответ на этот вопрос очень банален, а именно данная лампа и находиться в самой основной фаре, её можно будет разглядеть двумя способами, первый способ это стоя с наружи автомобиля, а второй способ это открыть капот и там разыскать большой колпачок (На фото ниже указан стрелкой), под которым и располагается сама лампа.
Примечание! На автомобиль семейства Самара лампа как правило стоит всего лишь одна а именно по научному такая лампа называется двух нитевая, благодаря этому она может светить как ближнем светом так и дальнем!
Когда нужно менять лампу в основной фаре? Её нужно менять при перегорании, в связи с которым лампа может перестать вообще гореть или же будет гореть но намного слабее чем это было ранее.
Саундтреки
Из фильма В центре вниманияИз фильма Ван ХельсингИз сериала Дневники ВампираИз фильма Скауты против зомбииз фильмов ‘Миссия невыполнима’Из фильма Голодные игры: Сойка-пересмешница. Часть 2OST ‘Свет в океане’OST «Большой и добрый великан»из фильма ‘Новогодний корпоратив’из фильма ‘Список Шиндлера’ OST ‘Перевозчик’Из фильма Книга джунглейиз сериала ‘Метод’Из фильма ТелохранительИз сериала Изменыиз фильма Мистериум. Тьма в бутылкеиз фильма ‘Пассажиры’из фильма ТишинаИз сериала Кухня. 6 сезониз фильма ‘Расплата’ Из фильма Человек-муравейиз фильма ПриглашениеИз фильма Бегущий в лабиринте 2из фильма ‘Молот’из фильма ‘Инкарнация’Из фильма Савва. Сердце воинаИз сериала Легко ли быть молодымиз сериала ‘Ольга’Из сериала Хроники ШаннарыИз фильма Самый лучший деньИз фильма Соседи. На тропе войныМузыка из сериала «Остров»Из фильма ЙоганутыеИз фильма ПреступникИз сериала СверхестественноеИз сериала Сладкая жизньИз фильма Голограмма для короляИз фильма Первый мститель: ПротивостояниеИз фильма КостиИз фильма Любовь не по размеруOST ‘Глубоководный горизонт’Из фильма Перепискаиз фильма ‘Призрачная красота’Место встречи изменить нельзяOST «Гений»из фильма ‘Красотка’Из фильма Алиса в ЗазеркальеИз фильма 1+1 (Неприкасаемые)Из фильма До встречи с тобойиз фильма ‘Скрытые фигуры’из фильма Призывиз сериала ‘Мир Дикого Запада’из игр серии ‘Bioshock’ Музыка из аниме «Темный дворецкий»из фильма ‘Американская пастораль’Из фильма Тарзан. ЛегендаИз фильма Красавица и чудовище ‘Искусственный интеллект. Доступ неограничен»Люди в черном 3’из фильма ‘Планетариум’Из фильма ПрогулкаИз сериала ЧужестранкаИз сериала Элементарноиз сериала ‘Обратная сторона Луны’Из фильма ВаркрафтИз фильма Громче, чем бомбыиз мультфильма ‘Зверопой’Из фильма БруклинИз фильма Игра на понижениеИз фильма Зачарованнаяиз фильма РазрушениеOST «Полный расколбас»OST «Свободный штат Джонса»OST И гаснет светИз сериала СолдатыИз сериала Крыша мираИз фильма Неоновый демонИз фильма Москва никогда не спитИз фильма Джейн берет ружьеИз фильма Стражи галактикииз фильма ‘Sos, дед мороз или все сбудется’OST ‘Дом странных детей Мисс Перегрин’Из игры Contact WarsИз Фильма АмелиИз фильма Иллюзия обмана 2OST Ледниковый период 5: Столкновение неизбежноИз фильма Из тьмыИз фильма Колония Дигнидадиз фильма ‘Страна чудес’Музыка из сериала ‘Цвет черёмухи’Из фильма Образцовый самец 2из фильмов про Гарри Поттера Из фильма Дивергент, глава 3: За стеной из мультфильма ‘Монстр в Париже’из мультфильма ‘Аисты’Из фильма КоробкаИз фильма СомнияИз сериала Ходячие мертвецыИз фильма ВыборИз сериала Королек — птичка певчаяДень независимости 2: ВозрождениеИз сериала Великолепный векиз фильма ‘Полтора шпиона’из фильма Светская жизньИз сериала Острые козырьки
The following two tabs change content below.
Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)
Краткий обзор конструкции автомобильной оптики
Конструкция обычной фары не представляет из себя ничего сложного. Чаще всего фара сочетает в себе такие элементы:
Большой популярностью пользуются у владельцев автомобилей фары переднего света со сверхъяркими диодными лампами. Такие фары требуют рекордно малое количество энергии, и могут долго работать без перерыва.
Объем часов работы подобных фар составляет от 30 тыс. часов до 100 тыс. часов, тогда как обычная галогенная лампа имеет ресурс работы всего около 2000 часов.
Чаще всего фары рассматривают именно в разрезе их функциональности, т.е. насколько хорошо они выполняют поставленные функции – освещение дороги. Однако фары могут подчеркнуть внешний вид машины, добавить индивидуальности даже самому обычному дизайну.
В данной статье мы попробуем разобраться, какие фары оптимальны для автомобиля ВАЗ-2109, способы модернизации и тюнинга фар, а также распространенные модели фар головного света и задних фонарей.
Сравнение ксеноновых и диодных фар
Конструкция светодиодной фары гораздо более простая, нежели у ксеноновой, поэтому к остальным преимуществам добавляется еще и низкая стоимость. Ксеноновые лампы – привилегия автомобилей бизнес-класса, и несмотря на высокие характеристики светоизлучения, их обслуживание весьма дорогостояще. Чего только стоит отдельный блок зажигания и блок управления! Кроме того, включенные ксеноновые фары потребляют гигантское количество энергии – включенные на полную мощность, они могут разрядить аккумулятор всего за несколько часов.
Диодные фары отличаются рекордно низким потреблением энергии. Кроме того, их легко монтировать, они легкие и занимают немного места. ВАЗ-2109 с диодными фарами может не требовать их обслуживания 10-15 лет. Помимо всех вышеописанных достоинств, срабатывание LED-фар происходит гораздо быстрее, чем остальных. Учитывая все положительные качества светодиодных ламп, в будущем прогнозируется их полное вытеснение ксеноновых и тем более галогенных фар.
Причины и действия при поломке
Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:
Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.
Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.
Замена ламп в задних фонарях Ваз 2109
Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.
Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.
Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:
С чего начать тюнинг?
Естественно, что модернизацию автомобиля следует начинать именно с двигателя. Бортового компьютера по умолчанию здесь не предусмотрено, но поставить его не проблема. Впоследствии это даст возможность легко и быстро провести так называемый чип-тюнинг, то есть оптимизацию работы мотора посредством внесения новых настроек в работу программной оболочки. Выполнить такой тюнинг ВАЗ 2108 своими руками не составит труда, если иметь при себе компьютер с COM-портом и модифицированный файл прошивки. Можно потратить несколько дней и самостоятельно всему этому научиться — сложного там ничего нет.
Если же бортовой компьютер ставить не планируется, то можно первым делом отрегулировать работу карбюратора либо расточить цилиндры, тем самым увеличив объем камеры сгорания. Это даст прирост в 15-25% в плане производительности, но вместе с тем вырастет и количество потребляемого топлива.
Подойдет и такой тюнинг, как установка нагнетателя. С его помощью удастся увеличить мощность еще на 20-30%, но при этом «кушать» мотор станет незначительно больше. Правда, установку нагнетателя выполнить в домашних условиях достаточно сложно. Именно эту процедуру лучше доверять специалистам фирменного сервисного центра ВАЗ.
Еще в 2108 можно изменить звук работы двигателя, а точнее, выхлопа. Вот тут вариаций очень много, поэтому останавливаться отдельно на каждой из них нерационально. Многие сторонние производители выпускают модифицированные вариации выхлопа, рассчитанные как на одну, так и две выхлопные трубы. Некоторые из них также снабжены катализатором, который нейтрализует токсины выхлопных газов. Для того, кто привык заботиться об окружающей среде, это весьма важная функция.
И последнее, что позволит увеличить предельно допустимую мощность двигателя, — это установка прямого впрыска. Но такая модификация потребуется разве что в тех случаях, когда автомобиль используется для участия в гоночных соревнованиях и т. п. В повседневной жизни это будет излишним.
VESKO-TRANS.RU
Как Разобрать Задний Фонарь Ваз 2109
Задние габариты на Ваз 2108, 2109, 21099
Функционирование задних габаритов хоть какого автомобиля из-за обеспечения безопасности на дороге является нужным. Эти устройства сзади машины делают осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).
На Вуале 21099 и других моделях фонари врубаются в автоматическом режиме во время переключения передачи и движения автомобиля вспять.
Фары заднего вида для ВАЗ 21099
Строение осветительных устройств таково:
Устройство задней фары на ВАЗ 2109-2108 и 21099
В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:
Полный разбор заднего фонаря ВАЗ 2114
Полностью разбираем задний фонарь
, для дальнейшего тюнинга светодиодной лентой.
ОБЗОР ЗАДНЕГО ФОНАРЯ (СТЕКЛА) НА ВАЗ 2109 margin: 0 10px 5px 0;» src=»C:UsersOLEGDesktop1imageszadniefonarinavaz2108210921099_CEAD02DF.jpg»/> Замена ламп в задних фонарях Ваз 2109
Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.
Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.
Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:
Добавить комментарий
Для отправки комментария вам необходимо авторизоваться.
