По многолетнему опыту различных автолюбителей замена ГБЦ ВАЗ 2109 чаще всего связана с проблемами, возникающими с прокладкой. Но могут быть и другие, которые могут привести к перегреву двигателя или даже к его заклиниванию.

Ремонт и доработка ГБЦ на ВАЗ 2109 под силу каждому водителю, но необходимы специальные инструменты и небольшие знания принципа работы этого узла. В последнее время все более популярным становится тюнинг этого узла, за счет которого увеличивается мощность автомобиля. Проведение тюнинга своими руками возможно при наличии опыта подобных работ. Работа с клапанами и приводами требует специальных знаний и навыков.

Что такое головка блока цилиндров

Головка блока цилиндров ВАЗ 2109 — это особый агрегат, основная задача которого — закрывать цилиндры. Крепится непосредственно к блоку специальными винтами. Головка блока цилиндров настолько важна, что принимает непосредственное участие во многих процессах, происходящих во время работы двигателя. Головки цилиндров производимых сегодня силовых агрегатов отличаются довольно сложной конструкцией и собираются из большого количества деталей.

Когда пора менять?

Белый дым из выхлопной трубы

Этапы работы

Как мы уже говорили, процесс замены несложный, но если вы решитесь взяться за него впервые, лучше пригласить на помощь кого-нибудь с опытом в этом деле. Также вам может понадобиться помощь в том случае, если вы решили улучшить характеристики двигателя ВАЗ 2109, настроив его, применив расточку каналов. Замена заглушек также требует дополнительной помощи. В этом случае потребуется некоторая сноровка, чтобы удалить старые заглушки и правильно установить новые.

Инструменты

Гаечный ключ

Процесс

Прежде чем приступить к разборке и ремонту ГБЦ ВАЗ 2109, необходимо выполнить определенные подготовительные работы в последовательности.

Снятие

Труба похожа на рычаг.

Удалите винты.

Прокладку, срок службы которой подошел к концу, необходимо заменить.

Тюнинг

Грамотная регулировка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Вы, наверное, слышали об этом, много читали или даже смотрели видео в Интернете. Обычно настройка осуществляется путем растачивания и выравнивания каналов, что снижает турбулентность и снижает мощность. Клапаны заменены на более крупные и притерты к своим седлам. Также тюнинг может включать замену штатных направляющих клапанов на бронзовые.

Притирка клапанов

Ниже приводится проверка процесса обкатки:

Если жидкость не протекает через клапаны, работа выполнена хорошо и клапаны притерты правильно. После устранения всех дефектов можно переходить к сборке головы.

Установка

Новая прокладка

Затяжка динамометрическим ключом

Примечание: эта операция требует определенных знаний и навыков. Поэтому перед его изготовлением нужно знать, что болты нужно затягивать по определенной схеме и с определенным усилием. Ознакомьтесь с дополнительными материалами по этой теме и посмотрите видеоинструкцию.

Как видите, есть некоторые сложности с доработкой ВАЗ 2109, тюнингом, заменой заглушек и сборкой. Но если вы научитесь выполнять эту работу своими руками, посчитайте, сколько денег вы сможете сэкономить.

ПРЕДУПРЕЖДЕНИЕ
Головка блока цилиндров заменяется с корпусами подшипников в сборе, так как они обрабатываются совместно.

1. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

2. Отверните винт крепления и отсоедините штуцер подогрева от карбюратора. Если винт отвернуть не удается, ослабьте хомут и снимите шланг со штуцера.

3. Отверните четыре гайки крепления карбюратора (две из них расположены с противоположной стороны).

4. Снимите карбюратор с впускной трубы.

5. Аккуратно снимите прокладки карбюратора.

6. Отверните две гайки крепления теплоизоляционного щитка карбюратора.

7. Ослабьте затяжку гайки на штуцере.

8. Снимите теплоизоляционный щиток карбюратора.

9. Отверните две гайки крепления патрубка забора теплого воздуха.

10. Отверните гайку крепления рыма.

11. Снимите рым и патрубок забора теплого воздуха.

12. Отверните девять гаек крепления впускной трубы и выпускного коллектора.

13. Снимите выпускной коллектор.

14. Снимите впускную трубу.

ПОЛЕЗНЫЙ СОВЕТ

После снятия выпускного коллектора и впускной трубы подложите под головку блока цилиндров деревянные прокладки, чтобы не повредить клапаны, выступающие из головки блока.

15. Снимите две прокладки.

ПРИМЕЧАНИЕ

Снимайте уплотнительные прокладки аккуратно. Если прокладки выпускного коллектора и впускной трубы не повреждены и не сильно обжаты, их можно использовать вторично. Пригоревшие прокладки выпускного коллектора и впускной трубы осторожно отделите с помощью отвертки.

16. Выверните из головки блока цилиндров свечи зажигания.

17. Выверните датчик температуры охлаждающей жидкости (ДТОЖ).

18. Выверните датчик контрольной лампы аварийного давления масла.

19. Отверните десять гаек крепления обоих корпусов подшипников распредвала.

20. Снимите оба корпуса подшипников распредвала с головки блока цилиндров.

21. Выньте распредвал.

22. Снимите сальник с переднего конца распредвала.

23. Отверните гайку крепления натяжного ролика.

24. Снимите натяжной ролик и упорную шайбу, установленную под натяжным роликом.

25. Выньте толкатели клапанов вместе с регулировочными шайбами.

ПРЕДУПРЕЖДЕНИЕ

Вынув очередной толкатель клапана, промаркируйте его и регулировочную шайбу порядковым номером, чтобы при сборке установить их на свое место.

ПРИМЕЧАНИЕ
Привод клапанов состоит из следующих деталей: 1, 2 — клапаны; 3 — наружная пружина; 4 — внутренняя пружина; 5 — верхняя тарелка; б — сухарь; 7 — нижняя тарелка.

Все эти детали нужно демонтировать из головки блока цилиндров.

26. Промаркируйте клапаны номером цилиндра, чтобы при сборке установить клапана на свои места. Маркировку можно нанести с помощью керна как можно ближе к центру клапана: клапаны первого цилиндра — одна точка, второго — две и т.д.

27. Установите под снимаемый клапан подходящий упор.

28. Установите на головку блока цилиндров приспособление для сжатия пружин клапанов. Сожмите им пружины клапана и выньте сухари. Постепенно ослабляя нажим на ручку приспособления, полностью разожмите пружину клапана и снимите приспособление с головки.

29. Снимите наружную пружину клапана с тарелкой.

30. Снимите внутреннюю пружину клапана.

31. Выньте клапан из головки блока цилиндров.

32. Аккуратно снимите маслоотражательный колпачок, не повредив направляющую втулку клапана.

33. Выньте опорную шайбу (тарелку) пружин клапана. Аналогичным образом выньте остальные клапаны.
34. Промойте детали головки блока в бензине, протрите и просушите их.

35. Очистите камеры сгорания от нагара. Осмотрите головку блока цилиндров. Если на головке блока есть трещины или следы прогара в камерах сгорания, замените головку блока цилиндров.

36. Проверьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого поставьте металлическую линейку ребром на поверхность головки блока цилиндров по центру вдоль, а затем по диагоналям и замерьте щупом зазор между плоскостью головки блока и линейкой. Замените головку блока цилиндров, если зазор превысит 0,1 мм.

37. Очистите нагар с клапанов. Это можно сделать подходящим металлическим инструментом.

38. Осмотрите клапаны. Замените клапаны со следующими дефектами: глубокие риски и царапины на рабочей фаске, трещины, деформация стержня клапана, коробление тарелки клапана, следы прогара. Неглубокие риски и царапины на рабочей фаске можно удалить притиркой клапанов (см. «Притирка клапанов»).

ПРИМЕЧАНИЕ

Рис. 4.5. Размеры тарелок клапанов
Повреждения рабочей фаски клапанов, которые невозможно вывести притиркой, можно устранить шлифовкой на специальном станке. При шлифовке надо выдержать размеры, указанные на рис. 4.5. В скобках даны отличающиеся размеры для двигателя ваз 21083.

39. Проверьте состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины клапанов замените. Проверьте упругость пружин клапанов. Для этого измерьте высоту пружин в свободном состоянии, а затем под двумя различными нагрузками. Если пружина клапана не соответствует требуемым параметрам, замените пружину.

ПРИМЕЧАНИЕ
Параметры пружин клапанов для определения их упругости:
наружная пружина клапана:
высота в свободном состоянии……………45,2 мм;
высота под нагрузкой (26,0+1,7) кгс…….33,7 мм;
высота под нагрузкой (46,2+2,4) кгс…….24,7 мм;
внутренняя пружина:
высота в свободном состоянии…………..34,1 мм;
высота под нагрузкой (9,0+0,8) кгс……..29,7 мм;
высота под нагрузкой (27,5+1,5) кгс……20,7 мм.

40. Проверьте состояние седел клапанов. На рабочих фасках седел клапанов не должно быть следов износа, раковин и коррозии. Незначительные повреждения (мелкие риски, царапины и т.п.) можно удалить притиркой клапанов.

ПРИМЕЧАНИЕ
Более значительные дефекты седел клапанов устраняются шлифовкой.

Рис. 4.6. Размеры седел клапанов: а — седло впускного клапана; б — седло выпускного клапана; I — новое седло; II — седло после ремонта
При шлифовке выдержите размеры, указанные на рис. 4.6. Сначала шлифуется фаска под углом 20°, затем фаска под углом 45°. После шлифовки седел надо притереть клапаны, затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах и камерах сгорания не осталось частиц абразива. В скобках даны отличающиеся размеры для двигателя ваз 21083.

41. Проверьте зазор между направляющими втулками и клапанами (рис. 4.7).
ПРИМЕЧАНИЕ

Рис. 4.7. Размеры клапанов и их направляющих втулок
Зазор между клапаном и направляющей втулкой, мм:
номинальный для впускных клапанов…………….0,022-0,055;
номинальный для выпускных клапанов……………0,029-0,062;
предельно допустимый зазор для впускных и выпускных клапанов …0,3.
Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана. Если зазор меньше предельно допустимого, попробуйте заменить клапан. Если зазор превышает предельно допустимый, замените направляющую втулку.

42. Выпрессуйте со стороны камеры сгорания дефектную направляющую втулку клапана специальной оправкой.

43. Вставьте новую направляющую втулку клапана в специальную оправку.

ПРИМЕЧАНИЯ

В качестве запасных частей поставляются направляющие втулки клапанов со стопорными кольцами. Направляющие втулки клапанов имеют увеличенный на 0,2 мм наружный диаметр и уменьшенный диаметр отверстия под клапан.

44. Запрессуйте с помощью оправки направляющую втулку клапана со стороны распредвала до упора стопорного кольца в головку блока цилиндров.

45. Разверните отверстие в направляющей втулке клапана с помощью развертки до 8,022-8,040 мм для впускных клапанов и до 8,029-8,047 мм — для выпускных. После этого прошлифуйте седла клапанов, как описано выше, центрируя инструмент по отверстию во втулке.

46. Осмотрите толкатели клапанов. Если на рабочей поверхности толкателя клапана есть задиры, царапины или другие повреждения, замените толкатели клапанов.

47. Осмотрите регулировочные шайбы толкателей клапанов. На их рабочих поверхностях не должно быть задиров, забоин, царапин, следов ступенчатого или неравномерного износа, натира металла. При таких дефектах шайбы надо заменить. На шайбах допускаются концентрические следы приработки с кулачками распределительного вала.

48. Измерьте длину болтов крепления головки блока цилиндров, так как при многократной затяжке болты головки блока вытягиваются. Если длина болтов головки блока цилиндров превышает 135,5 мм, замените болты.

49. Для проверки герметичности головки блока цилиндров заглушите отверстие в патрубке рубашки охлаждения в заднем торце головки блока, переверните головку блока цилиндров камерами сгорания вверх и залейте керосин в каналы рубашки охлаждения. Если появились течи керосина, значит, головка блока цилиндров не герметична, и головку блока надо заменить.

50. Если устанавливается старый клапан, снимите заусенцы с проточек под сухари. После этого необходимо притереть клапан к седлу (см. «Притирка клапанов»).

51. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав стержни клапанов моторным маслом.
52. Установите нижние тарелки пружин клапанов.
53. Установите маслосъемные колпачки (см. «Замена маслосъемных колпачков»).

54. Замените распределительный вал, если на шейках и кулачках распредвала есть следы износа, задиры и глубокие риски. В мастерских, оборудованных специальным инструментом и приспособлениями, можно проверить радиальное биение шеек распредвала (радиальное биение шеек не должно превышать 0,02 мм) и зазор между отверстиями опор и шейками распредвала, который не должен превышать 0,2 мм (зазор для новых деталей 0,069-0,11 мм).
55. Установите распредвал и корпуса подшипников (см. «Замена маслосъемных колпачков»).
56. Установите прокладки, выпускной коллектор и впускную трубу.
57. Установите головку на блок цилиндров (см. «Замена прокладки головки блока цилиндров»), проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапанов»).

1. Процесс ремонта гбц
2. Демонтаж
3. Рассухаривание клапанов
4. Замена направляющих
5. Зенковка
6. Притирка
7. Проверка герметичности
8. Замена маслосъемных колпачков
9. Замена прокладки гбц
10. Сборка гбц ваз
11. Монтаж на блок цилиндров
12. Замена седел клапанов
13. Ремонт постели гбц
14. Особенности ремонта головки блока цилиндров лада гранта
15. Нужно ли шлифовать гбц при замене прокладки
16. Надо ли протягивать гбц после замены прокладки
17. Обкатка после замены клапанов
18. Неисправности после ремонта гбц или замены прокладки
19. Машина не заводится
20. Двигатель троит
21. Двигатель дымит
22. После замены клапанов жрет масло
23. После замены клапанов нет компрессии
24. Ремонт головки автомобиля Ока

Проведение ремонта головки
блока цилиндров (ГБЦ)
вынужденная мера, связанная с неисправностью ДВС.
Симптомы неисправности:

Ремонт

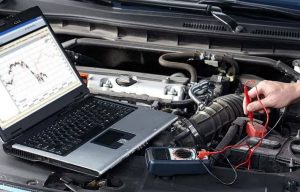

ГБЦ осуществляется после точной установки причины неисправности, которую
можно установить методом диагностики, как на карбюраторном
двигателе, так и на инжекторе.

На автомобиле одна и та же неисправность может быть вызвана разными причинами. Например, двигатель стал работать с перебоями или троит, то это еще не значит, что виновником неисправности является головка блока. Ремонт является дорогостоящей операцией и поэтому в первую очередь необходимо определить:

При отсутствии неисправностей в
системе управления инжекторным двигателем можно
приступить к ремонту ГБЦ.

Далее рассмотрим на примере 8 клапанного двигателя автомобилей семейства ВАЗ: 2108, 2109, 2110, 2111, 2113, 2114, 2115, гранта, калина, приора основы ремонта головки блока цилиндров.

Процесс ремонта гбц

Демонтаж

На автомобилях с 8 кл двигателем головки блока однотипные и взаимозаменяемые. Соответственно, вся механика действий проводится независимо от модели автомобиля по единой технологии ремонта. Приступая к демонтажу ГБЦ
проводится общая подготовка автомобиля и инструмента. Первое необходимое
действие – это отключение бортовой электрической сети от аккумуляторной
батареи. Для этого достаточно снять минусовую клемму с АКБ. Второе действие направлено
на производство работ, в части касающихся слива охлаждающей жидкости из блока
цилиндров, вывернув пробку, находящуюся между третьим и четвертым цилиндрами. Необходимость
слива жидкости из радиатора отсутствует.

Снять корпус воздушного фильтра с резиновым патрубком, открутив хомут на дроссельном узле. Отсоединить топливные магистрали от рампы форсунок.

Отсоединить тросик привода управления дроссельной заслонкой от дроссельного узла.

Открутить две гайки клапанной крышки и снять ее.  Прокладку крышки
клапанов при сборке необходимо заменить на новую.

После проведения общих подготовительных работ приступаем непосредственно к разборке деталей и узлов, препятствующих окончательному подъему головки от блока цилиндров.

Открутить три болта защитной
крышки механизма ремня ГРМ и снять крышку.

Установить поршень первого
цилиндра в положение верхней мертвой точки, при этом метка на шестерне
распредвала должна расположиться напротив загнутой скобы корпуса крышки.

Зафиксировать положение
коленчатого вала специальной гребенкой через смотровое отверстие на корпусе
маховика.

Открутить гайку, удерживающую
ролик натяжителя ремня ГРМ и снять его с комплектом шайб.

Снять ремень с шестерни
распределительного вала и помпы, отвести его в сторону.

Удерживая распределительный вал
открутить болт от шестерни снять ее.

Открутить болты, крепящие
отражатель к корпусу ГБЦ и блоку цилиндров и снять его вместе с помпой.

Далее необходимо открутить две
гайки и болт от боковой крышки распредвала и снять ее, а также снять корпус
термостата, крепящегося на шпильках.

Открутить гайки крепления
верхних крышек постели распредвала. Снять крышки и рапредвал.

Открутить все гайки крепления выпускного и впускного коллекторов и отделить их от
головки в сторону лобового стекла.

Болты крепления ГБЦ чаще всего
изготовлены под ключ торкс (Torx External).
Головка такого болта имеет форму шестилучевой звезды и его применение основано
с целью уменьшения ее размеров.

Рассухаривание клапанов

Конструктивно в ГБЦ стержень клапана проходит через направляющую,
запрессованную в тело головки. Работу механизма клапана
обеспечивают последовательно собранные детали: нижнее седло пружины, маслосъемный
колпачок, пружина внешняя, пружина внутренняя, верхнее конусное седло,
сухари-фиксаторы.

Для дальнейшей работы, связанную с заменой клапана или седла, выпрессовки направляющей втулки узел подлежит разборке. Выполнить операцию разборки не сложно, имея в наличии приспособление «рассухариватель», представляющий собой систему рычагов. Конечная точка рычага крепится к опорной поверхности, а средняя часть упирается кольцом на верхнее седло пружины. Оказывая рычагом давление на седло пружины, открывается доступ к конуснообразным сухарям, которые снимаются пинцетом.

В случае выполнения рассухаривания своими руками и не имея в наличии приспособления, такое действие можно выполнить ударом молотка, предварительно подобрав оправку под размер верхнего седла пружины.

Замена направляющих

Направляющие клапанов подлежат замене в случае превышения допустимого биения, составляющая для выпускных клапанов не более 0,6 мм, а для впускных не более 0,4 мм.

Биение проверяется специальной оснасткой, состоящей из массивной плиты, которая крепится на уже подготовленной на фрезерном станке поверхности головки. Штатив позволяет удерживать микрометр в нужном положении, перемещая его вертикально и горизонтально. Отклонив клапан, вставленный в направляющую по направлению движения штока до упора, подводят рабочую головку микрометра до касания с тарелкой клапана. Стрелку на микрометре устанавливают на ноль вращая шкалу и отклоняют клапан навстречу движения штока микрометра. Показания стрелки не должно превышать 40 делений для впускного клапана и 60 делений для выпускного.

В случае превышения допустимых норм, направляющая специальной выколоткой выпрессовывается и так же запрессовывается новая. Затем обрабатывается развертками.

Следует иметь ввиду, что направляющая для выпускного клапана на внутренней поверхности имеет теплоотводящую нарезку по всей ее длине, а впускного только до половины длины.

Зенковка

При установке новой направляющей клапана его осевая линия в большинстве
случаев не будет совпадать с центральной осью седла. Для восстановления соосности
и плотного прилегания тарелки клапана к седлу проводится обработка его кромок
специальными фрезами, имеющими три угла наклона фасок:

Комплект фрез для проведения зенковки впускных и выпускных клапанов и оправкой к
ним приобретается в специализированных торговых сетях.

Притирка

Притирка пары седла-клапан
выполняется для получения герметичного уплотнения. Притирку осуществляют,
используя дрель, ручной цанговый рычаг, оснащенный пружиной возврата, или
пневматическим приспособлением с набором присосок разных размеров. В качестве
абразива применяют состав из шлифовального порошка и моторного масла или
используют готовые притирочные пасты.

Перед притиркой нужно смазать стержень клапана маслом и установить клапан в направляющую. Затем подготовить приспособление и приподняв тарелку клапана над седлом уложить по кромке тарелки притирочную пасту.

Совершая вращательные движения
вокруг оси клапана в сочетании с возвратно-поступательными осуществляется
притирка клапана к седлу. Появление на фаске седла матового серого пояска
свидетельствует о качестве притираемых поверхностей.

Проверка герметичности

По завершению притирочной
операции окончательно проверить качество уплотнения керосином при закрытых
клапанах. Если течь керосина, при выдержке продолжительностью 2-3 часа не
обнаруживается, то можно окончательно собирать ГБЦ. При выявлении течи,
операцию по притирке следует повторить.

Замена маслосъемных колпачков

Замена маслосъемных колпачков производится в обязательном порядке при ремонте ГБЦ. В течении эксплуатации двигателя возможны варианты, когда дефектный маслосъемный колпачок (сальник) слетает с верхней части направляющей клапана и свободно перемещается по его стержню. Симптомом неисправности, связанной с маслосъемным колпачком, является появление дыма из глушителя при перегазовке и незначительное падение уровня масла в картере. При появлении неисправности во время эксплуатации двигателя маслосъемные колпачки можно заменить, не снимая ГБЦ с двигателя. Достаточно разобрать клапанную крышку и снять распределительный вал.

Рассухарить клапанный узел,
убрать пружины и специальным инструментом (клещи-съемники,
ударная цанга) снять поврежденные колпачки.

Новые колпачки смазать маслом и
легкими ударами молотка через специальную оправку запрессовать на верхнюю часть
направляющей.

Собрать в обратном порядке
клапанный узел, распределительный вал и отрегулировать тепловые зазоры
клапанов.

Замена прокладки гбц

При ремонте или в случае повреждения прокладки ГБЦ необходимо снять головку с двигателя. Рабочую часть поверхности необходимо выровнять шлифовкой (выполняется эффективнее на фрезерном станке). Очистить от следов старой прокладки сопрягаемую поверхность блока цилиндров, продуть воздухом от частиц и пыли, а также резьбовые колодцы для болтов, крепящих головку.

Уложить на поверхность блока цилиндров новую прокладку и произвести монтаж в обратной последовательности.

Сборка гбц ваз

Сборку головки блока цилиндров
необходимо начинать после тщательной продувки поверхности от сторонних
предметов и частиц. Особенно обратить внимание на чистоту внутренних
поверхностей направляющих клапанов и каналов
подвода масла на постелях рапредвала. Смазать моторным маслом посадочные места и сальник распредвала, стержни клапанов, толкатели и маслосъемные колпачки.

Вставить клапаны в направляющие (каждый клапан после притирки строго
принадлежит соответствующему цилиндру). Ориентировать на столе ГБЦ для сборки
клапанных узлов и уложить нижние шайбы пружин. Специальной ударной оправкой
запрессовать маслосъемные колпачки и продолжить сборку внешней и внутренней
пружин. Уложить верхние конические шайбы на пружины и специальным инструментом
– рассухаривателем установить сухари — фиксаторы.

Следующим этапом сборки является установка толкателей, которые так же, как и клапаны вставляются в строгом соответствии с соответствующим цилиндром. Окончательной операцией сборки ГБЦ является установка распредвала. Распредвал вместе с сальником укладывается на постель и сверху накидываются крышки. Предварительно на крайних точках контакта с поверхностью ГБЦ наносится тонким слоем герметик. Крышки затягиваются гайками и головка готова к монтажу на двигатель.

Нужен ли герметик для сальника распредвала? Такой вопрос задают начинающие мотористы. Резинотехнические детали, при их хорошем качестве исполнения не нуждаются в дополнительном использовании герметика.

Монтаж на блок цилиндров

Перед
проведением монтажа необходимо почистить и
продуть сжатым воздухом поверхность блока цилиндров от инородных частиц, пыли,
капель масла и тосола.

Уложить
прокладку ГБЦ на поверхность блока цилиндров и аккуратно установить головку,
контролируя ее положение по фиксирующим втулкам.

Далее устанавливаются болты крепления
головки и делаются 4 этапа протяжки динамометрическим ключом:

1. 20 Н*м.
2. 85,7 Н*м
3. 90°
4. 90°

Схема протяжки

Следующие этапы монтажа выполняются согласно схемы технологического процесса в обратном порядке разборки, описанные выше.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Ремонт постели гбц

При наличии люфта распредвала в постели ГБЦ,
превышающим допустимую норму необходимо произвести ремонт постели или напыление
шеек распредвала с последующей механической его обработкой. Данные операции
доступны в механических мастерских со специализированным оборудованием.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Нужно ли шлифовать гбц при замене прокладки

Обязательно ли шлифовать поверхность головки при замене прокладки? Если прокладка ГБЦ получила повреждение, то поверхность рабочей поверхности головки необходимо подвернуть шлифовке. Повреждение прокладки не произойдет без причины, следовательно, возможно произошел перегрев головки и ее «повело» из-за локальных температурных перепадов, не соблюдался рекомендуемый порядок затяжки болтов. Шлифовать поверхность головки рекомендуется.

Надо ли протягивать гбц после замены прокладки

Протягивание ГБЦ производится в четыре этапа динамометрическим ключом, с перерывами на 30 минут между этапами. Первая затяжка выполняется усилием в 20 Н*м вторая – 85,7 Н*м, третья – поворот ключа на 90⁰ и четвертая – поворот ключа на 90⁰. Повторно протягивать после определенного пробега, как практикуется на двигателях УМЗ, не требуется.

Обкатка после замены клапанов

После замены клапанов и сглаживания микроскопических неровностей на трущихся деталях (если еще и произведена дополнительно замена направляющих) обкатка проводится на протяжении 500 км пробега. Во время обкатки важно не нагружать двигатель и контролировать его температуру. Резкие увеличения максимальных оборотов, особенно на холостом ходу не допустимы. После проведения обкатки необходимо повторно отрегулировать тепловые зазоры клапанов и проверить натяжение ремня ГРМ и генератора.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Ремонт головки автомобиля Ока

Двигатель автомобиля Ока – это в буквальном смысле половина двигателя
ВАЗ-2114, имеет всего два цилиндра. Все операции по ремонту ГБЦ мотора этой
машины осуществляются идентично полноценному четырехцилиндровому двигателю. Особенностью ремонта головки является уменьшение норма
— часов почти в два раза.

ремонт головки блока цилиндров автомобилей ваз 2108, ваз 2109, ваз 21099

Прогорание прокладки под головкой блока цилиндров на автомобилях ВАЗ 2109-2108 является наиболее частой причиной, по которой приходится снимать головку с двигателя, и соответственно с дальнейшим ремонтом, а точнее — заменой прокладки. Если во время не заметить данную проблему, то это может привести к довольно печальным последствиям, так как двигатель может перегреться и даже заклинить.

Сама по себе процедура снятия ГБЦ и замена ее прокладки не сложна, но в то же время требует определенных технических навыков и небольшого количества инструментов, список которого приведен ниже:

РЕМОНТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ НА ВАЗ 2109 СВОИМИ РУКАМИ

Согласно многолетнему опыту различных автолюбителей, замена головки блока цилиндров ВАЗ 2109 чаще всего связана с проблемами, возникающими из-за прокладки. Но могут быть и другие, которые могут привести к перегреву двигателя или даже к его заклиниванию.

Ремонт и доработка головки блока цилиндров на ВАЗ 2109 под силу любому водителю, но необходимы специальные инструменты и небольшие знания принципа работы этого узла. В последнее время все больше и больше становится популярным тюнинг этого узла, благодаря которому поднимается мощность авто. Выполнять тюнинг своими руками можно, в случае если у вас есть опыт в подобных работах. Работа с клапанами и цилиндрами требует особых знаний и умений.

Что такое головка блока цилиндров

ГБЦ ВАЗ 2109 — это специальный узел, основное предназначение которого закрытие цилиндров. Непосредственно к самому блоку крепится при помощи специальных болтов. Головка блока цилиндров важна тем, что является непосредственным участником многочисленных процессов во время работы мотора. ГБЦ силовых агрегатов выпускаемых сегодня автомобилей, отличаются достаточно сложным устройством и собраны из значительного количества деталей.

Замена

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

1. Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
2. Снимите термостат, только не забудьте перед этим слить ОЖ.
3. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
4. Отключите приемную трубу глушителя от выпускного коллектора.
5. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
6. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
7. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
8. Аналогичным образом отключите центральный высоковольтник.
9. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
10. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
11. Отключите питающую проводку от электромагнитного клапана.
12. Снимите шланг вакуумного усилителя с патрубка впускной трубы.
13. Отключите трубку от вакуумного корректора зажигания.
14. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
15. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
16. Немного раскачайте головку рывками, после чего снимите элемент.
17. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
18. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Когда пора менять?

Этапы работы

Как мы уже говорили, процесс замены несложен, но если вы решились за него взяться впервые, то лучше в помощь пригласить кого-то с опытом в этом деле. Также вам может потребоваться помощь, в случае если вы решили улучшить характеристики двигателя ВАЗ 2109 путем его тюнинга, с помощью расточки каналов. Замена заглушек также требует дополнительной помощи. В данном случае для извлечения старых заглушек и правильной установки новых требуются определенные навыки.

Инструменты

Если приспособление для регулировки клапанов отсутствует

Возложить функции специального оборудования можно на две мощные плоские отвертки с шириной плоской рабочей поверхности не менее 10 мм. В этом случае настройка зазоров определенных клапанов на ВАЗ 2108 осуществляется так:

Процесс регулировки клапанного механизма, осуществляемый через каждые 20-30 тыс. км и производится при снятой крышке ГБЦ. При определенном угле поворота распредвала щупом проверяется зазор между двумя парами толкателей клапанов и кулачков.

К регулировке зазоров следует прибегать в случае существенных отклонений от нормы: 0,15…0,25 мм – для впускных и 0,30…0,40 мм – для выпускных. С помощью специального приспособления или двух отверток толкатель отгибается и фиксируется, изымается старая шайба, устанавливается шайба новой толщины, снимается фиксатор и осуществляется проверка полученной величины зазора.

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

Снятие

Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

1. головка в собранном состоянии ложится набок;
2. в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием. Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.

Установка головки на место

Теперь можно аккуратно устанавливать ГБЦ на свое место, следя за тем, чтобы в этот момент прокладка не съехала и не сместилась в сторону. Конечно, направляющие ее фиксируют, но все же стоит быть предельно осторожным.

Далее нам понадобится динамометрический ключ, так как болты придется закручивать с определенным моментом силы. Также стоит иметь ввиду, что порядок затяжки необходимо соблюдать. Ниже показано на схеме, в какой последовательности производить закручивание:

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в 4 приема:

1. Сначала моментом силы 20 Нм
2. Второй прием моментом 75-85 Нм
3. Затягиваем еще каждый болт на 90 градсуов
4. Окончательно заворачиваем на 90 градусов

Остается после этого установить все снятое с автомобиля оборудование, залить охлаждающую жидкость, подключить все датчики, провода и шланги и проверять выполненную работу. Обычно все становится видно сразу после залива тосола. Если на стыке головки и блока появились мокрые следы, то можете снимать все обратно и делать всю работу заново! Но надеюсь, что такого в вашей практике не будет! Удачного ремонта!

Источник

Ремонт головки блока цилиндров на ВАЗ 2109 своими руками

По многолетнему опыту различных автолюбителей замена ГБЦ ВАЗ 2109 чаще всего связана с проблемами, возникающими с прокладкой. Но могут быть и другие, которые могут привести к перегреву двигателя или даже к его заклиниванию.

Ремонт и доработка ГБЦ на ВАЗ 2109 под силу каждому водителю, но необходимы специальные инструменты и небольшие знания принципа работы этого узла. В последнее время все более популярным становится тюнинг этого узла, за счет которого увеличивается мощность автомобиля. Проведение тюнинга своими руками возможно при наличии опыта подобных работ. Работа с клапанами и приводами требует специальных знаний и навыков.

Что такое головка блока цилиндров

Головка блока цилиндров ВАЗ 2109 — это особый агрегат, основная задача которого — закрывать цилиндры. Крепится непосредственно к блоку специальными винтами. Головка блока цилиндров настолько важна, что принимает непосредственное участие во многих процессах, происходящих во время работы двигателя. Головки цилиндров производимых сегодня силовых агрегатов отличаются довольно сложной конструкцией и собираются из большого количества деталей.

Когда пора менять?

Белый дым из выхлопной трубы

Этапы работы

Как мы уже говорили, процесс замены несложный, но если вы решитесь взяться за него впервые, лучше пригласить на помощь кого-нибудь с опытом в этом деле. Также вам может понадобиться помощь в том случае, если вы решили улучшить характеристики двигателя ВАЗ 2109, настроив его, применив расточку каналов. Замена заглушек также требует дополнительной помощи. В этом случае потребуется некоторая сноровка, чтобы удалить старые заглушки и правильно установить новые.

Инструменты

Процесс

Прежде чем приступить к разборке и ремонту ГБЦ ВАЗ 2109, необходимо выполнить определенные подготовительные работы в последовательности.

Снятие

Труба похожа на рычаг.

Прокладку, срок службы которой подошел к концу, необходимо заменить.

Тюнинг

Грамотная регулировка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Вы, наверное, слышали об этом, много читали или даже смотрели видео в Интернете. Обычно настройка осуществляется путем растачивания и выравнивания каналов, что снижает турбулентность и снижает мощность. Клапаны заменены на более крупные и притерты к своим седлам. Также тюнинг может включать замену штатных направляющих клапанов на бронзовые.

Притирка клапанов

Ниже приводится проверка процесса обкатки:

Если жидкость не протекает через клапаны, работа выполнена хорошо и клапаны притерты правильно. После устранения всех дефектов можно переходить к сборке головы.

Источник

Снятие головки блока цилиндров ваз 2109 инжектор

Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

Основная масса сегодняшних авто не нуждаются в подтяжке болтов головки, но на ВАЗ 2109, она требуется хотя бы для прохождения ТО.
Если начала скапливаться влага в тех местах, где соприкасается блок с цилиндрами, то это верный признак того, что требуется неотложная подтяжка болтов. Влага в вышеупомянутых местах это признак утечки смазки. Основные причины затяжки болтов это:

Головка блока цилиндров

Процесс и порядок затяжки болтов ГБЦ на ВАЗ 2109

Ремонт ГБЦ нельзя назвать простой процедурой, для которой необходимы определенные навыки и некоторый опыт. Для ремонта нужны специальные инструменты. Как правило, во время этих работ меняется прокладка и регулируется момент затяжки ГБЦ: ВАЗ 2109 в нашем случае. Чтобы регулировка была выполнена правильно, нужно неукоснительно следовать инструкции. При грамотном подходе, вы благополучно проведете регулировку, добившись желаемого результата.

Основная масса сегодняшних авто не нуждаются в подтяжке болтов головки, но на ВАЗ 2109, она требуется хотя бы для прохождения ТО.

Если начала скапливаться влага в тех местах, где соприкасается блок с цилиндрами, то это верный признак того, что требуется неотложная подтяжка болтов. Влага в вышеупомянутых местах это признак утечки смазки. Основные причины затяжки болтов это:

Головка блока цилиндров

Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

Правила затяжки

Наступает черед электрокабелей. Для того чтобы снять колодку с проводами зажигания, необходимо будет отжать фиксатор. Таким же образом производится отключение центрального высоковольтного шлейфа.

Далее требуется убрать топливный шланг, выходящий из помпы, – здесь понадобится разобрать хомуты его держащие. Затем отключают тягу приводов как воздушной, так и дроссельной заслонок от карбюратора.

Следует также обесточить электромагнитный клапан – для этого достаточно отключить все провода, к нему ведущие. После этого убирают шланг от вакуумного усилителя. Рукава, подающие тепло в салон, полностью снимают.

Только после всего вышеприведенного можно бюджет снять головку блока цилиндров. Как правило, чтобы извлечь ее полностью, понадобится не просто открутить все болты, но еще и несколько раз дернуть на себя весь узел.

После удаления пришедшей в негодность прокладки необходимо очистить все прилегающие к ней части от фрагментов резины и другой грязи. После этого все нужно насухо протереть чистой ветошью.

Прежде чем проводить обратную сборку, требуется убедиться, что болты, удерживающие на месте ГБЦ, сохранили правильную длину. Все дело в том, что они со временем вытягиваются. Нормативная величина составляет 13,55 сантиметра. При несоответствии требованиям, их нужно обязательно сменить.

Правила затяжки

Правила затяжки

Правила затяжки

Алгоритм действий при затяжке

1. Для начала отключается проводка от сенсоров охлаждающей жидкости и аварийного давления масла.
2. После нужно отсоединить термостат, предварительно слив ОЖ.
3. Затем открепляется корпус воздушного фильтра, при этом карбюратор можно оставить на месте.
4. Следующим шагом отключается приемная трубка глушителя выпускного коллектора.
5. Далее нужно расположить поршень 1-го цилиндра в ВМТ, после чего отсоединить шестеренку привода распредвала. Затем снимается кожух ремня его привода, ослабляются удерживающие винты фиксирующие шестерню, тем самым фиксируя шестеренку предотвращая ее проворачивание.
6. После снимается ремень привода распределительного вала, после чего удерживающие винты и шестерню можно отсоединять полностью.
7. Далее следует отжать фиксатор, тем самым отключив колодку проводов от распределителя зажигания.
8. Аналогично происходит отключение центрального высоковольтника.
9. Далее, чтобы открепить шланг, который подводит горючее из топливной помпы, ослабляются хомуты.
10. От карбюратора отключаются тяга затворов и питающая проводка, идущая от электромагнитного дросселя.
11. После необходимо отсоединить шланг вакуумного усилителя с резервуара впускной трубы, после чего отключается трубка вакуумного корректора зажигания.
12. Теперь можно ослабить хомуты, что даст возможность отсоединить шланги обогрева салона.
13. Следующим шагом отсоединяется ГБЦ. Головкой с удлинителем нужно открутить удерживающие винты. Затем она немного раскачивается и отсоединяется.
14. Теперь можно извлечь изношенную прокладку, почистить ее, вытереть досуха и собрать обратно.

Примечание: перед сборкой рекомендуется проверить, соответствующей ли длины винты, которые будут крепить ГБЦ (135,5 мм). В случае если они удлинились за время эксплуатации, необходимо произвести замену всех крепежных винтов.

Процедура затяжки

Собрать узел вновь не составит труда, если следовать вышеприведенной инструкции в обратном порядке.

В то же время нужно особо подчеркнуть, что для правильной замены прокладки необходимо очень точно регулировать затяжку болтов, крепящих ГБЦ.

Для этого разрешается использовать исключительно динамометрический ключ – он позволяет точно контролировать сам момент натяжения.Перед работой упомянутым ранее инструментом, его держатель необходимо установить на отметке – 0 (ноль). Благодаря этому исходная позиция будет определена как точка отсчета.

Начиная затягивать болты, нужно следить за показателями с самого начала. Если не произошло их изменение – значит, вероятнее всего, крепеж поддался растяжению, что в целом соответствует норме. Здесь никаких проблем опасаться не следует. Однако при резком увеличении момента необходимо будет стабилизировать растяжение держателя.

Схема протяжки головки блока цилиндров ваз 2108

Прежде всего, важно помнить, что предварительно закручивать болты нужно в таком порядке:

Далее необходимо будет произвести затяжку всех болтов в таком порядке:

Когда необходимо делать затяжку?

На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины.

По каким причинам может возникнуть необходимость подтяжки:

1. Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
2. Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
3. Двигатель отработал определенное время.

Читать далее: Обзор моторного масла wolf : характеристики, отзывы, фото и видео

замена прокладки головки блока цилиндров на автомобилях ваз 2108, ваз 2109, ваз 21099

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку блока и замените прокладку головки блока. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

ПРЕДУПРЕЖДЕНИЕ Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку головки блока необходимо заменять.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отсоедините провод от датчика температуры охлаждающей жидкости.

3. Отсоедините провод от датчика давления масла. 4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»). 6. Снимите термостат (см. «Снятие и установка термостата»). 7. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы глушителя»). 8. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»). 9. Снимите переднюю крышку ремня привода распредвала (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»). 10. Снимите крышку головки блока (см. «Регулировка зазоров в приводе клапанов»).

11. Зафиксируйте от проворачивания шестерню распредвала, вставив отвертку в его отверстие и уперев в шпильку; ослабьте затяжку болта крепления шестерни распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).

12. Снимите ремень привода с шестерни распредвала, натяжного ролика, зубчатого шкива водяного насоса, отведите ремень в сторону (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).

13. Выверните болт крепления шестерни распредвала и снимите его вместе с шайбой (для наглядности операция показана на снятом двигателе).

14. С помощью двух отверток снимите шестерню с распредвала. При этом не повредите сальник распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).

15. Ослабьте затяжку хомута и отсоедините шланг подачи топлива к топливному насосу. 16. Отсоедините от карбюратора шланги и провода, тягу привода воздушной заслонки и трос привода дроссельной заслонки (см. «Снятие и установка карбюратора»).

17. Отсоедините центральный высоковольтный провод от крышки распределителя зажигания.

18. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания. 19. Отсоедините трубку от вакуумного корректора распределителя зажигания. 20. Отсоедините шланг вакуумного усилителя от впускной трубы двигателя. 21. Ослабьте затяжку хомута и отсоедините подводящий шланг радиатора от патрубка рубашки водяного охлаждения (см. «Снятие и установка радиатора системы охлаждения»).

22. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя.

23. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.

24. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки блока цилиндров и выньте болты вместе с шайбами.

25. Слегка приподнимите головку блока цилиндров, сдвиньте головку блока так, чтобы конец распредвала вышел из отверстия в задней крышке ремня привода, и снимите головку блока цилиндров.

Как производится регулировка момента протяжки болтов ВАЗ 2109?

Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
3. Используйте, лишь исправные болты.

Комплект болтов для замены

Начиная работать, обязательно проверьте, в каком состоянии находятся держатели. Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.

Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

Регулировка момента затяжки болтов

Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

Подтяжку нужно проводить только специальным динамометрическим ключом, который позволяет осуществлять контроль за моментом подтяжки.

Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
3. Используйте, лишь исправные болты.

Комплект болтов для замены

Начиная работать, обязательно проверьте, в каком состоянии находятся держатели. Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.

Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

Необходимые инструменты

динамометрический ключ; штангенциркуль или линейка.

Схема затяжки

Схема затяжки ГБЦ такая же, как и на традиционных моделях и начинать нужно с центра. Проходит в четыре приёма.

Схема по которой должна проходить протяжка ВАЗ 2109

Чтобы было понятней опишем подробней этой процесс:

1. С помощью динамометрического ключа затягиваем болты в указанной на рисунке последовательности до 2,0 кг/см.
2. Потом проходимся по второму кругу и дотягиваем до 8 кгс*м.
3. Далее докручиваем на 90 градусов.
4. Проходим по второму кругу, докручивая еще на 90 градусов.

Правильная подтяжка
Внимание! На 16-ти кл силовых агрегатах болты можно использовать повторно, но если их длина не более 95 миллиметров.

В ином случае он меняется. Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми.

Источник

Разборка головки блока цилиндров Ваз 2109 Лада Самара

Прогорание прокладки под головкой блока цилиндров на автомобилях ВАЗ 2109-2108 является наиболее частой причиной, по которой приходится снимать головку с двигателя, и соответственно с дальнейшим ремонтом, а точнее — заменой прокладки. Если во время не заметить данную проблему, то это может привести к довольно печальным последствиям, так как двигатель может перегреться и даже заклинить.

Сама по себе процедура снятия ГБЦ и замена ее прокладки не сложна, но в то же время требует определенных технических навыков и небольшого количества инструментов, список которого приведен ниже:

РЕМОНТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ НА ВАЗ 2109 СВОИМИ РУКАМИ

Согласно многолетнему опыту различных автолюбителей, замена головки блока цилиндров ВАЗ 2109 чаще всего связана с проблемами, возникающими из-за прокладки. Но могут быть и другие, которые могут привести к перегреву двигателя или даже к его заклиниванию.

Ремонт и доработка головки блока цилиндров на ВАЗ 2109 под силу любому водителю, но необходимы специальные инструменты и небольшие знания принципа работы этого узла. В последнее время все больше и больше становится популярным тюнинг этого узла, благодаря которому поднимается мощность авто. Выполнять тюнинг своими руками можно, в случае если у вас есть опыт в подобных работах. Работа с клапанами и цилиндрами требует особых знаний и умений.

Как притереть клапаны

Для этого вам потребуются дрель — хоть ручная, хоть электрическая, лишь бы имелась функция реверса. Также необходим старый клапан, из которого необходимо сделать небольшой переходник. Его потребуется зажать в дрель. Кроме того, вам необходимо обзавестись небольшим куском прочные резиновые шланги. Также вам необходимо приобрести притирочную пасту. Обратите внимание, что она бывает двух типов — для грубой и тонкой притирки. Также стоит учитывать, что нужно ставить клапан на то седло, к которому он притирался. В противном случае работа будет нарушена полностью. Герметичности не будет между тарелкой клапана и седлом. Проводить эту работу потребуется и в том случае, если происходит замена ГБЦ. Головки блока цилиндра двигателя ВАЗ необходимо притирать к новым клапанам.

Обязательное условие — наличие дрели с реверсом. Нужно проворачивать клапан в разные стороны равномерно, чтобы поверхности оказались максимально гладкими. Стоит отметить, что сначала используется крупнозернистая паста, а после того как она уберет все мелкие неровности с поверхностей, необходимо ее стереть и нанести мелкозернистую. Последняя позволит зачистить тарелку клапана и седло до блеска. Учтите, что паста для притирки является абразивным материалом, поэтому ее попадание в цилиндр и прочие трущиеся узлы двигателя недопустимо. Работу с притиркой клапанов проводите подальше от мотора, чтобы исключить попадание пасты в цилиндры. Кроме того, обязательно проведите очистку после окончания процесса.

Что такое головка блока цилиндров

ГБЦ ВАЗ 2109 — это специальный узел, основное предназначение которого закрытие цилиндров. Непосредственно к самому блоку крепится при помощи специальных болтов. Головка блока цилиндров важна тем, что является непосредственным участником многочисленных процессов во время работы мотора. ГБЦ силовых агрегатов выпускаемых сегодня автомобилей, отличаются достаточно сложным устройством и собраны из значительного количества деталей.

Масса двигателей и другие характеристики

Мотор 21081 был аналогичен по основным параметрам базовому, но имел небольшую мощность – всего 54 лошадиные силы. Промежуточным вариантом, перед началом выпуска автомобилей с силовой установкой от «Калины», был инжекторный 2111-80. Количество «лошадей» в нем выросло до 72, а максимальная скорость достигла 160 км/ч.

Когда пора менять?

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена прокладки ГБЦ сопряжена с снятием головки и, соответственно, разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок, подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация после замены клапанов обычно длится на протяжении 500 км пробега, но возможны случаи, когда после первого запуска необходимо корректировать тепловые зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Этапы работы

Как мы уже говорили, процесс замены несложен, но если вы решились за него взяться впервые, то лучше в помощь пригласить кого-то с опытом в этом деле. Также вам может потребоваться помощь, в случае если вы решили улучшить характеристики двигателя ВАЗ 2109 путем его тюнинга, с помощью расточки каналов. Замена заглушек также требует дополнительной помощи. В данном случае для извлечения старых заглушек и правильной установки новых требуются определенные навыки.

Инструменты

Также ознакомьтесь

1. При разборе клапанного механизма под тарелку клапана необходимо подложить деревянный брусок.

1. Рассухарить клапан. Достать его из направляющей втулки ГБЦ.

1. Ключом на «13» открутить 2 гайки крепления впускного патрубка.

1. Снять прокладку и патрубок.

Собирать и устанавливать ГБЦ следует в обратной последовательности.

1. Стержни клапанов моторным маслом. То же касается и направляющих втулок.
2. Перед установкой удалить с поверхности блока цилиндров грязь, масло, остатки старой прокладки.
3. Заменять прокладку ГБЦ следует по двум особым центрирующим втулкам.
4. Поставить крепежные винты, на ниже представленной схеме показаны 4 приема, как их нужно затягивать.

ПОДРОБНОСТИ: Модификации и распиновка ЭБУ ВАЗ 2114

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

Снятие

Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

1. головка в собранном состоянии ложится набок;
2. в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием. Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.

Установка головки на место

Теперь можно аккуратно устанавливать ГБЦ на свое место, следя за тем, чтобы в этот момент прокладка не съехала и не сместилась в сторону. Конечно, направляющие ее фиксируют, но все же стоит быть предельно осторожным.

Далее нам понадобится динамометрический ключ, так как болты придется закручивать с определенным моментом силы. Также стоит иметь ввиду, что порядок затяжки необходимо соблюдать. Ниже показано на схеме, в какой последовательности производить закручивание:

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в 4 приема:

1. Сначала моментом силы 20 Нм
2. Второй прием моментом 75-85 Нм
3. Затягиваем еще каждый болт на 90 градсуов
4. Окончательно заворачиваем на 90 градусов

Остается после этого установить все снятое с автомобиля оборудование, залить охлаждающую жидкость, подключить все датчики, провода и шланги и проверять выполненную работу. Обычно все становится видно сразу после залива тосола. Если на стыке головки и блока появились мокрые следы, то можете снимать все обратно и делать всю работу заново! Но надеюсь, что такого в вашей практике не будет! Удачного ремонта!

Фотогалерея

Фото схемы и затяжки винтов приведены ниже.

Очередность, которую надо соблюдать при подтягивании болтов

Натяжка винтов ГБЦ динамометрическим ключом

Замена направляющих клапана

Критическая выработка направляющих втулок наступает при пробеге 150-200 тысяч км. Ремонт ГБЦ по замене втулок можно сделать и своими руками. Для их замены вам предстоит рассухарить все клапаны. Затем с помощью оправки для выбивания втулок следует удалить их из корпуса головки.

Немного сложнее будет установить новые втулки на место. Для правильной и лёгкой установки следует использовать температурный дисбаланс — головку блока нагреть (это расширяет металл, а значит, и посадочное место втулки), а новые втулки охладить до отрицательной температуры. Корпус головки в нужном месте следует нагревать до 100 градусов.

Сделать это можно с помощью электроплитки, разместив на ней ГБЦ так, чтобы место проведения работ находилось в зоне максимального прогрева. Смазав машинным маслом новые втулки (охлаждённые в морозильной камере обычного холодильника), вбиваем их в посадочные гнёзда. При соблюдении рекомендаций по температурной подготовке, описанных выше, втулки войдут легко, как «по маслу».

После остывания металла втулки необходимо развернуть до диаметра, позволяющего клапану ходить без заеданий и перекосов. При этом работу надо выполнить так, чтобы шток клапана не болтался. Для выполнения этой процедуры необходим специальный инструмент — развёртка. Особенность заключается в том, что работать им необходимо только с одной стороны, проворачивая развёртку до конца. Большой ошибкой является расточка направляющей втулки с двух сторон — всё закончится тем, что вам заново предстоит менять втулку.

Запомните, что ремонт ГБЦ — это сложный процесс, малейшая неточность которого может закончиться потраченными нервами и средствами. Как правило, оплошность даёт о себе знать уже после сборки и запуска двигателя. Не всегда это происходит сразу, но обязательно в первую тысячу пробега.

Источник

Ремонт гбц ваз 21083 своими руками

Согласно долголетнему опыту разных автовладельцев, Замена головки блока цилиндров ВАЗ 2109 в большинстве случаев связана с неуввязками, возникающими по причине прокладки. Но будут и другие, которые приводят к перегреву мотора как еще его называют даже к его заклиниванию.

Ремонт и доработка головки блока цилиндров на ВАЗ 2109 возможным хоть какому водителю, однако нужны особые инструменты и маленькие познания механизма работы этого узла. Сейчас все в большей и большей степени становится пользующимся популярностью тюнинг этого узла, с помощью которого подымается мощность авто. Делать тюнинг на дому есть вариант, если проход если у вас бывают опыт в схожих работах. Работа с клапанами и цилиндрами просит особенных познаний и умений.

Что такое головка блока цилиндров

ГБЦ ВАЗ 2109 — это особый узел, основное назначение которого закрытие цилиндров. Непосредственно к самому блоку крепится при помощи специальных болтов. Головка блока цилиндров важна тем, что является непосредственным участником многочисленных процессов во время работы мотора. ГБЦ силовых агрегатов выпускаемых сегодня автомобилей, отличаются достаточно сложным устройством и собраны из значительного количества деталей.

Когда пора менять?

Белый дым из выхлопной трубы

Если на поверхности ОЖ в бачке появились масляные пятна, то это также свидетельствует о том, что необходим ремонт узла. Это связано с тем, что масло теми или иными путями начало попадать туда, где оно не должно быть. Нечасто, но иногда через прокладку начинаются прорываться выхлопные газы. Здесь нет иного выбора как демонтаж головки и замена прокладки. Съем головки может понадобиться в случае тюнинга ВАЗ 2109, доработки, проблем с заглушками, протяжки болтов или расточки цилиндров.

Этапы работы

Как мы уже говорили, процесс замены несложен, но если вы решились за него взяться впервые, то лучше в помощь пригласить кого-то с опытом в этом деле. Также вам может потребоваться помощь, в случае если вы решили улучшить характеристики двигателя ВАЗ 2109 путем его тюнинга, с помощью расточки каналов. Замена заглушек также требует дополнительной помощи. В данном случае для извлечения старых заглушек и правильной установки новых требуются определенные навыки.

ВАЗ 2108 Ремонт ГБЦ. Замена напрвляющих втулок.

Ремонт головки блока цилиндров автомобиля ВАЗ 2108-2109. Замена сгоревших клапанов. Замена направляющих.

Инструменты

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

1. Первым делом снимаем корпус очистителя воздуха.
2. Отсоединяем шланги и провода от карбюратора или инжектора.
3. Далее, необходимо отсоединить штаны от коллектора.
4. Снимаем трамблер.
5. Откручиваем крышку клапанов.
6. Снимаем карбюратор о и коллекторы.
7. Для откручивания болтов головки на ВАЗ 2109, скорее всего, потребуется ворот и шестигранник, потому, что болты закручены с приличным усилием.

Труба как рычаг
Извлекаем болты крепления головки с шайбами.

Снимаем ГБЦ ВАЗ 2109 с блока силовой установки. Снимаем прокладку.

Прокладка, отработавшая свой срок и подлежащая замене

Также, если это необходимо проводим ремонт или доработку узлов моторного блока.

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Контроль притирки осуществляется следующим образом:

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

1. Сборку начинайте с установки новой прокладки. Внимание! Отверстия в прокладке должны обязательно совпасть с направляющими, которые находятся по углам блока.

Устанавливать головку нужно аккуратно, не сдвиньте в этот момент прокладку со своего места. Вставляем болты в свои места и приступаем к затяжке с помощью динамометрического ключа.

Затяжка с помощью динамометрического ключа

Далее, в обратном порядке устанавливаем демонтированное оборудование, инжектор или карбюратор. Заливается свежая ОЖ. Подключаются провода и шланги.

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием. Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.

Как видите, в доработке ВАЗ 2109, тюнинге, замене заглушек и сборке есть определенные трудности. Но если вы научитесь выполнять эти работы своими руками, посчитайте, сколько денег вы сможете сэкономить.

Видео « Как снимается головка на автомобиле ВАЗ »

В этом видео мастер покажет как правильно и быстро снять ГБЦ на ВАЗ 21099 своими руками. На автомобиле ВАЗ 2109 головка снимается аналогично.

Свежие записи

Судя по автомобилям VW Group, для владельцев не видно конца

Проблема Kangarooing с ручными 1,5 автомобилями TSI Evo существует в течение семи месяцев; VW признает проблему, но не имеет решения

Tesla Model 3 устанавливает новый рекорд запуска пушечного ядра для электромобилей

BYD — ADL отмечают более 100 продаж двухэтажных автобусов в Великобритании

Концепция аккумуляторной батареи с погружением в охлаждение для электромобилей

Рубрики

Тест-драйв

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

Tue, 01 Jul 2014 19:49:53 +0000

http://remont-vaz2109.ru/?p=899 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

ПРЕДУПРЕЖДЕНИЕ
Головка блока цилиндров заменяется с корпусами подшипников в сборе, так как они обрабатываются совместно.

1. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

2. Отверните винт крепления и отсоедините штуцер подогрева от карбюратора. Если винт отвернуть не удается, ослабьте хомут и снимите шланг со штуцера.

3. Отверните четыре гайки крепления карбюратора (две из них расположены с противоположной стороны).

4. Снимите карбюратор с впускной трубы.

5. Аккуратно снимите прокладки карбюратора.

6. Отверните две гайки крепления теплоизоляционного щитка карбюратора.

7. Ослабьте затяжку гайки на штуцере.

8. Снимите теплоизоляционный щиток карбюратора.

9. Отверните две гайки крепления патрубка забора теплого воздуха.

10. Отверните гайку крепления рыма.

11. Снимите рым и патрубок забора теплого воздуха.

12. Отверните девять гаек крепления впускной трубы и выпускного коллектора.

13. Снимите выпускной коллектор.

14. Снимите впускную трубу.

После снятия выпускного коллектора и впускной трубы подложите под головку блока цилиндров деревянные прокладки, чтобы не повредить клапаны, выступающие из головки блока.

15. Снимите две прокладки.

Снимайте уплотнительные прокладки аккуратно. Если прокладки выпускного коллектора и впускной трубы не повреждены и не сильно обжаты, их можно использовать вторично. Пригоревшие прокладки выпускного коллектора и впускной трубы осторожно отделите с помощью отвертки.

16. Выверните из головки блока цилиндров свечи зажигания.

17. Выверните датчик температуры охлаждающей жидкости (ДТОЖ).

18. Выверните датчик контрольной лампы аварийного давления масла.

19. Отверните десять гаек крепления обоих корпусов подшипников распредвала.

20. Снимите оба корпуса подшипников распредвала с головки блока цилиндров.

21. Выньте распредвал.

22. Снимите сальник с переднего конца распредвала.

23. Отверните гайку крепления натяжного ролика.

24. Снимите натяжной ролик и упорную шайбу, установленную под натяжным роликом.

25. Выньте толкатели клапанов вместе с регулировочными шайбами.

Вынув очередной толкатель клапана, промаркируйте его и регулировочную шайбу порядковым номером, чтобы при сборке установить их на свое место.

ПРИМЕЧАНИЕ
Привод клапанов состоит из следующих деталей: 1, 2 — клапаны; 3 — наружная пружина; 4 — внутренняя пружина; 5 — верхняя тарелка; б — сухарь; 7 — нижняя тарелка.

Все эти детали нужно демонтировать из головки блока цилиндров.

26. Промаркируйте клапаны номером цилиндра, чтобы при сборке установить клапана на свои места. Маркировку можно нанести с помощью керна как можно ближе к центру клапана: клапаны первого цилиндра — одна точка, второго — две и т.д.

27. Установите под снимаемый клапан подходящий упор.

28. Установите на головку блока цилиндров приспособление для сжатия пружин клапанов. Сожмите им пружины клапана и выньте сухари. Постепенно ослабляя нажим на ручку приспособления, полностью разожмите пружину клапана и снимите приспособление с головки.

29. Снимите наружную пружину клапана с тарелкой.

30. Снимите внутреннюю пружину клапана.

31. Выньте клапан из головки блока цилиндров.

32. Аккуратно снимите маслоотражательный колпачок, не повредив направляющую втулку клапана.

33. Выньте опорную шайбу (тарелку) пружин клапана. Аналогичным образом выньте остальные клапаны.
34. Промойте детали головки блока в бензине, протрите и просушите их.

35. Очистите камеры сгорания от нагара. Осмотрите головку блока цилиндров. Если на головке блока есть трещины или следы прогара в камерах сгорания, замените головку блока цилиндров.

36. Проверьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого поставьте металлическую линейку ребром на поверхность головки блока цилиндров по центру вдоль, а затем по диагоналям и замерьте щупом зазор между плоскостью головки блока и линейкой. Замените головку блока цилиндров, если зазор превысит 0,1 мм.

37. Очистите нагар с клапанов. Это можно сделать подходящим металлическим инструментом.

38. Осмотрите клапаны. Замените клапаны со следующими дефектами: глубокие риски и царапины на рабочей фаске, трещины, деформация стержня клапана, коробление тарелки клапана, следы прогара. Неглубокие риски и царапины на рабочей фаске можно удалить притиркой клапанов (см. «Притирка клапанов»).

Рис. 4.5. Размеры тарелок клапанов
Повреждения рабочей фаски клапанов, которые невозможно вывести притиркой, можно устранить шлифовкой на специальном станке. При шлифовке надо выдержать размеры, указанные на рис. 4.5. В скобках даны отличающиеся размеры для двигателя ваз 21083.

39. Проверьте состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины клапанов замените. Проверьте упругость пружин клапанов. Для этого измерьте высоту пружин в свободном состоянии, а затем под двумя различными нагрузками. Если пружина клапана не соответствует требуемым параметрам, замените пружину.

ПРИМЕЧАНИЕ
Параметры пружин клапанов для определения их упругости:
наружная пружина клапана:
высота в свободном состоянии. 45,2 мм;
высота под нагрузкой (26,0+1,7) кгс. 33,7 мм;
высота под нагрузкой (46,2+2,4) кгс. 24,7 мм;
внутренняя пружина:
высота в свободном состоянии. 34,1 мм;
высота под нагрузкой (9,0+0,8) кгс. 29,7 мм;
высота под нагрузкой (27,5+1,5) кгс. 20,7 мм.

40. Проверьте состояние седел клапанов. На рабочих фасках седел клапанов не должно быть следов износа, раковин и коррозии. Незначительные повреждения (мелкие риски, царапины и т.п.) можно удалить притиркой клапанов.

ПРИМЕЧАНИЕ
Более значительные дефекты седел клапанов устраняются шлифовкой.

Рис. 4.6. Размеры седел клапанов: а — седло впускного клапана; б — седло выпускного клапана; I — новое седло; II — седло после ремонта
При шлифовке выдержите размеры, указанные на рис. 4.6. Сначала шлифуется фаска под углом 20°, затем фаска под углом 45°. После шлифовки седел надо притереть клапаны, затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах и камерах сгорания не осталось частиц абразива. В скобках даны отличающиеся размеры для двигателя ваз 21083.

41. Проверьте зазор между направляющими втулками и клапанами (рис. 4.7).
ПРИМЕЧАНИЕ

Рис. 4.7. Размеры клапанов и их направляющих втулок
Зазор между клапаном и направляющей втулкой, мм:
номинальный для впускных клапанов. 0,022-0,055;
номинальный для выпускных клапанов. 0,029-0,062;
предельно допустимый зазор для впускных и выпускных клапанов . 0,3.
Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана. Если зазор меньше предельно допустимого, попробуйте заменить клапан. Если зазор превышает предельно допустимый, замените направляющую втулку.

42. Выпрессуйте со стороны камеры сгорания дефектную направляющую втулку клапана специальной оправкой.

43. Вставьте новую направляющую втулку клапана в специальную оправку.

В качестве запасных частей поставляются направляющие втулки клапанов со стопорными кольцами. Направляющие втулки клапанов имеют увеличенный на 0,2 мм наружный диаметр и уменьшенный диаметр отверстия под клапан.

44. Запрессуйте с помощью оправки направляющую втулку клапана со стороны распредвала до упора стопорного кольца в головку блока цилиндров.

45. Разверните отверстие в направляющей втулке клапана с помощью развертки до 8,022-8,040 мм для впускных клапанов и до 8,029-8,047 мм — для выпускных. После этого прошлифуйте седла клапанов, как описано выше, центрируя инструмент по отверстию во втулке.

46. Осмотрите толкатели клапанов. Если на рабочей поверхности толкателя клапана есть задиры, царапины или другие повреждения, замените толкатели клапанов.

47. Осмотрите регулировочные шайбы толкателей клапанов. На их рабочих поверхностях не должно быть задиров, забоин, царапин, следов ступенчатого или неравномерного износа, натира металла. При таких дефектах шайбы надо заменить. На шайбах допускаются концентрические следы приработки с кулачками распределительного вала.

48. Измерьте длину болтов крепления головки блока цилиндров, так как при многократной затяжке болты головки блока вытягиваются. Если длина болтов головки блока цилиндров превышает 135,5 мм, замените болты.

49. Для проверки герметичности головки блока цилиндров заглушите отверстие в патрубке рубашки охлаждения в заднем торце головки блока, переверните головку блока цилиндров камерами сгорания вверх и залейте керосин в каналы рубашки охлаждения. Если появились течи керосина, значит, головка блока цилиндров не герметична, и головку блока надо заменить.

50. Если устанавливается старый клапан, снимите заусенцы с проточек под сухари. После этого необходимо притереть клапан к седлу (см. «Притирка клапанов»).

51. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав стержни клапанов моторным маслом.
52. Установите нижние тарелки пружин клапанов.
53. Установите маслосъемные колпачки (см. «Замена маслосъемных колпачков»).

54. Замените распределительный вал, если на шейках и кулачках распредвала есть следы износа, задиры и глубокие риски. В мастерских, оборудованных специальным инструментом и приспособлениями, можно проверить радиальное биение шеек распредвала (радиальное биение шеек не должно превышать 0,02 мм) и зазор между отверстиями опор и шейками распредвала, который не должен превышать 0,2 мм (зазор для новых деталей 0,069-0,11 мм).
55. Установите распредвал и корпуса подшипников (см. «Замена маслосъемных колпачков»).
56. Установите прокладки, выпускной коллектор и впускную трубу.
57. Установите головку на блок цилиндров (см. «Замена прокладки головки блока цилиндров»), проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапанов»).

Источник

Новости

Согласно многолетнему опыту различных автолюбителей, замена головки блока цилиндров ВАЗ 2109 чаще всего связана с проблемами, возникающими из-за прокладки. Но могут быть и другие, которые могут привести к перегреву двигателя или даже к его заклиниванию.

Ремонт и доработка головки блока цилиндров на ВАЗ 2109 под силу любому водителю, но необходимы специальные инструменты и небольшие знания принципа работы этого узла. В последнее время все больше и больше становится популярным тюнинг этого узла, благодаря которому поднимается мощность авто. Выполнять тюнинг своими руками можно, в случае если у вас есть опыт в подобных работах. Работа с клапанами и цилиндрами требует особых знаний и умений.

Содержание

Что такое головка блока цилиндров

ГБЦ ВАЗ 2109 — это специальный узел, основное предназначение которого закрытие цилиндров. Непосредственно к самому блоку крепится при помощи специальных болтов. Головка блока цилиндров важна тем, что является непосредственным участником многочисленных процессов во время работы мотора. ГБЦ силовых агрегатов выпускаемых сегодня автомобилей, отличаются достаточно сложным устройством и собраны из значительного количества деталей.

Когда пора менять?

Этапы работы

Как мы уже говорили, процесс замены несложен, но если вы решились за него взяться впервые, то лучше в помощь пригласить кого-то с опытом в этом деле. Также вам может потребоваться помощь, в случае если вы решили улучшить характеристики двигателя ВАЗ 2109 путем его тюнинга, с помощью расточки каналов. Замена заглушек также требует дополнительной помощи. В данном случае для извлечения старых заглушек и правильной установки новых требуются определенные навыки.

Инструменты

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

1. Первым делом снимаем корпус очистителя воздуха.
2. Отсоединяем шланги и провода от карбюратора или инжектора.
3. Далее, необходимо отсоединить штаны от коллектора.
4. Снимаем трамблер.
5. Откручиваем крышку клапанов.
6. Снимаем карбюратор о и коллекторы.
7. Для откручивания болтов головки на ВАЗ 2109, скорее всего, потребуется ворот и шестигранник, потому, что болты закручены с приличным усилием.




8. Извлекаем болты крепления головки с шайбами.




9. Снимаем ГБЦ ВАЗ 2109 с блока силовой установки.
10. Снимаем прокладку.




11. Также, если это необходимо проводим ремонт или доработку узлов моторного блока.

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Контроль притирки осуществляется следующим образом:

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

1. Сборку начинайте с установки новой прокладки. Внимание! Отверстия в прокладке должны обязательно совпасть с направляющими, которые находятся по углам блока.




2. Устанавливать головку нужно аккуратно, не сдвиньте в этот момент прокладку со своего места.
3. Вставляем болты в свои места и приступаем к затяжке с помощью динамометрического ключа.




4. Далее, в обратном порядке устанавливаем демонтированное оборудование, инжектор или карбюратор. Заливается свежая ОЖ. Подключаются провода и шланги.

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием. Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.

Как видите, в доработке ВАЗ 2109, тюнинге, замене заглушек и сборке есть определенные трудности. Но если вы научитесь выполнять эти работы своими руками, посчитайте, сколько денег вы сможете сэкономить.

Вам приходилось самостоятельно ремонтировать ГБЦ

Видео «Как снимается головка на автомобиле ВАЗ»

В этом видео мастер покажет как правильно и быстро снять ГБЦ на ВАЗ 21099 своими руками. На автомобиле ВАЗ 2109 головка снимается аналогично.

Пожалуйста, напишите, что не так и оставьте рекомендации по статье

Δ

Комментарии и отзывы

Комментарии и отзывы

Добавить комментарий Отменить ответ
