Ваз 2109 замена замка зажигания причины и ремонт

Примечание!
Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Краткое содержание:

Когда нужно менять замок зажигания и контактную группу?
Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте.
Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание!
Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Содержание статьи

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале с «АКБ – это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей»)

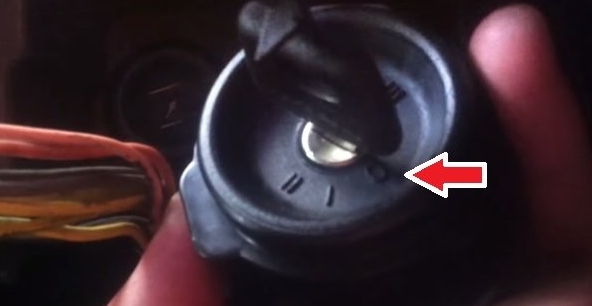

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание!
Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила. (Обязательно прочтите пункт «Важно!»)

Примечание!
Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

8) И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка:
Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

2) Далее при помощи «Омметра» или же «Мульти-метра» с включенным на нём функцией «Омметр», подсоедините его выводы к электрическому разъему и после чего посмотрите на показания прибора.

Примечание!
Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание!
Установка контактной группы, осуществляется в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Дополнительный видео материал:
Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.

X

Устройство

На ВАЗ-2109 можно встретить зажигание нового, а также старого образца. У старых образцов имеются 4 положения, длинный ключ и реле. У новых есть 3 положения и короткий ключ, а реле в нем вовсе не предусмотрено. Замок зажигания у ВАЗ-2109, так же как и у других автомобилей, рассчитан на выполнение двух функций: блокировать рулевую колонку (механическую) и замыкать контакты при повороте ключа (электрическую).

Электрическая часть работает в зависимости от поворота ключа:

Неисправности

» alt=»Замена замка зажигания ВАЗ-2109″ width=»300″ height=»197″ data-src=»https://ladaautos.ru/wp-content/uploads/2017/02/kak-proizvoditsya-zamena-zamka-zazhiganiya-vaz-2109-1-300×197.jpg» data-sizes=»(max-width: 300px) 100vw, 300px» data-srcset=»https://ladaautos.ru/wp-content/uploads/2017/02/kak-proizvoditsya-zamena-zamka-zazhiganiya-vaz-2109-1-300×197.jpg 300w, https://ladaautos.ru/wp-content/uploads/2017/02/kak-proizvoditsya-zamena-zamka-zazhiganiya-vaz-2109-1-768×505.jpg 768w, https://ladaautos.ru/wp-content/uploads/2017/02/kak-proizvoditsya-zamena-zamka-zazhiganiya-vaz-2109-1.jpg 774w» />Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.

Электрические неисправности могут появиться при любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации когда контакт отсутствует – не функционируют все составляющие системы. При наличии контакта не в том месте, где требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена зажигания и проверка

» alt=»Замена замка зажигания ВАЗ-2109″ width=»300″ height=»240″ data-src=»https://ladaautos.ru/wp-content/uploads/2017/02/kak-proizvoditsya-zamena-zamka-zazhiganiya-vaz-2109-2-300×240.jpg» data-sizes=»(max-width: 300px) 100vw, 300px» data-srcset=»https://ladaautos.ru/wp-content/uploads/2017/02/kak-proizvoditsya-zamena-zamka-zazhiganiya-vaz-2109-2-300×240.jpg 300w, https://ladaautos.ru/wp-content/uploads/2017/02/kak-proizvoditsya-zamena-zamka-zazhiganiya-vaz-2109-2.jpg 609w» />Чтобы заменить замок зажигания, нужно все действия выполнять в определенной последовательности:

Перед выполнением замены необходимо снять минусовую клемму с аккумулятора.
Снимите кожух рулевой колонки и два переключателя, расположенных под рулем.
После этого нужно вставить ключ в замок зажигания и установить в нулевое положение. Это необходимо для того, чтобы произошло отключения противоугонного устройства.
Далее открутите 4 болта, на которых держится замок зажигания. Если установлены болты со срезанной головкой, следует сбить их с помощью молотка и зубила.
После откручивания (сбивания) болтов, достаньте их из отверстий, воспользовавшись плоскогубцами.
С левой стороны уберите скобу, а потом с правой – снимайте замок зажигания.
Потом разъедините колодку проводов с электрическим разъемом.
Заберитесь под приборную панель, там отсоедините разъемы замка зажигания от реле.

Установка нового замка должна выполняться шаг за шагом в обратной последовательности.

Чтобы проверить контакты на колодке проводов, воспользуйтесь омметром. На приборе обязательно должен высвечиваться ноль. Если его показания другие – меняйте контактную группу.

Чтобы изменить контактную группу, нужно выполнить следующие действия:

Воспользовавшись отверткой, открутите винт, на котором крепится крышка.
Отогните пластиковые защелки, которые держат крышку, потом снимите ее.
Снимите контактную группу.

Устанавливается контактная группа также в обратной последовательности.

Не во всех случаях удастся обнаружить на ВАЗ-2109 четыре болта на рулевой колонке. На некоторых моделях он может быть закреплен при помощи двух болтов и крючка.

Как снять замок зажигания на ваз 2109

Задолбал меня в последнее время замок зажигания, а вернее в самые не подходящие моменты. Заклинивал (не поворачивался) в положение зажигание → стартер. Особенно выводило из себя, когда на заправке, в пробке, на Ж\Д путях ждешь стоишь и т.п. Вчера поехал после работы и опять такая шняга. Каждый раз разбираешь кожух подрулевой, снимаешь сам замок и с помощью WD40 разрабатываешь вновь заклинивший наполовину блокиратор руля. Замок стоял оригинал ДААЗ. Само основание и блокиратор выполнены вроде из дюрали и имелись миллиметровые задиры на блокираторы и он иногда клинил внутри замка.

Вчера решил окончательно разобрать замок и подточить сам блокиратор чтобы больше такого не было. Я догадывался что там должны быть пружинки и прочая хрень, которая любит улетать вникуда или в глаз. Разобрал аккуратно и принялся стачивать две плоскости блокиратора, только вернувшись к второй части замка не тронув её еще, выстреливает пружинка и маленький шарик в неизвестном направлении.

» width=»960″ height=»720″ data-src=»https://a.d-cd.net/5a191eas-960.jpg» />

Ипона мать… Поиск деталек в помещении в 60м² — равносилен поиску иголки в стоге сена. Короче собрал я обратно его. Вроде все работает вроде. Подключаю его, проверить работоспособность все нормально. Думаю странно, нафига тогда та пружинка и шарик?! установил все в обратной последовательности. Заехал в магазин и завожу машину все Ок, но работает только габариты, пошатав ключ заработала печка и ближний. Так вот что выполняли те самые детальки.

» width=»800″ height=»337″ data-src=»https://a.d-cd.net/64191eas-960.jpg» />

Получается что при возврате ключа на положение II после запуска двигателя не фиксировалось(не включалось) положение 15/2, которое отвечает за (Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя). Попробовал автозапуск включить, но и он стал как то чудно включаться. Решил не экспериментировать с таким замком и купить новый, т.к. на дворе зима наступает и автозапуск нужен, а вдруг с таким замком залипнет стартер или еще чего и ремонт встанет куда дороже, чем сейчас раскошелиться на новый замок.

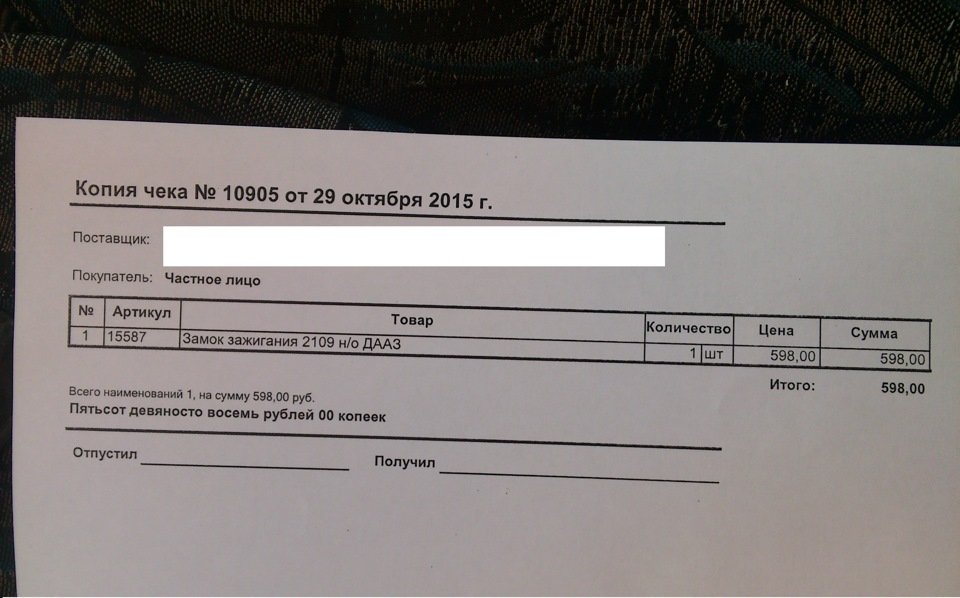

В общем подумано-сделано. Купил по оптовой цене оригинальный ДААЗовский замок, в магазине узнавал стоит 1000-1250р.

» width=»960″ height=»720″ data-src=»https://a.d-cd.net/8c191eas-960.jpg» />

» width=»960″ height=»720″ data-src=»https://a.d-cd.net/e2191eas-960.jpg» />

» width=»960″ height=»720″ data-src=»https://a.d-cd.net/12191eas-960.jpg» />

» width=»960″ height=»598″ data-src=»https://a.d-cd.net/c191eas-960.jpg» />

Всем добра и исправного зажигания!

Поменять замок зажигания в принципе не такое, уж сложное дело. Цена замка зажигания на ВАЗ 2109 составляет около 700 рублей. Как заменить замок зажигания на девятке мы узнаем ниже.

Из инструмента нам понадобится торцевая головка на 10 и вороток возможно использование трещотки.

В первую очередь нужно отключить аккумулятор. Теперь нужно снять кожух рулевой колонки. Далее откручиваем болты крепления, которые затягивают хомут замка зажигания ВАЗ 2109.» alt=»Замена замка зажигания своими руками ВАЗ-2109″ data-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/Sistema_zazhiganija/Zamena-zamka-zazhiganija-svoimi-rukami-VAZ-2109-1.jpg» />

Теперь разводим два хомута, чтобы они перестали сцепляться.» alt=»Замена замка зажигания своими руками ВАЗ-2109″ width=»640″ height=»357″ data-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/Sistema_zazhiganija/Zamena-zamka-zazhiganija-svoimi-rukami-VAZ-2109-5.jpg» />

Снимаем замок, с рулевой колонки спуская вниз.» alt=»Замена замка зажигания своими руками ВАЗ-2109″ data-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/Sistema_zazhiganija/Zamena-zamka-zazhiganija-svoimi-rukami-VAZ-2109-2.jpg» />

Отсоединяем штекеры с проводами.» alt=»Замена замка зажигания своими руками ВАЗ-2109″ data-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/Sistema_zazhiganija/Zamena-zamka-zazhiganija-svoimi-rukami-VAZ-2109-3.jpg» />

Теперь нужно отсоединить самый большой штекер, немного просунув руку под панель.» alt=»Замена замка зажигания своими руками ВАЗ-2109″ data-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/Sistema_zazhiganija/Zamena-zamka-zazhiganija-svoimi-rukami-VAZ-2109-4.jpg» />

В результате видим следующую картину.» alt=»Замена замка зажигания своими руками ВАЗ-2109″ data-src=»https://www.tungrem.ru/images/LADAsamara/vaz2109/Sistema_zazhiganija/Zamena-zamka-zazhiganija-svoimi-rukami-VAZ-2109-6.jpg» />

Установку замка зажигания автомобиля ВАЗ 2109 производим в обратном порядке.

Замена личинки замка зажигания ваз 2109 своими руками

Замок зажигания ваз с личинкой в сборе

Выключатель зажигания служит для включения питания всей системы зажигания и пуска двигателя, стеклоочистителей, фонарей заднего хода, указателей поворота, а в некоторых модификациях даже радиоприемника и фар головного света. Кроме этого на некоторых машинах замок зажигания дополнительно оснащается противоугонным устройством, которое блокирует поворот рулевой баранки.

На ваз 2109 замена личинки замка, выполняется очень просто. Важно лишь изучить последовательность выполнения и подобрать инструмент.

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Главным назначением замка изначально была защита машины от угона, однако:

Причины замены

Как правило, замена личинок замков ваз 2109 осуществляется в таких случаях:

Двигатель машины может не запускаться из-за плохого контакта.
Проверить это совсем не трудно, для этого достаточно иметь под рукой омметр, либо мультитестер с функцией омметра и пять минут времени:

Сняли кожух и разомкнули контакты

Замеряем сопротивление контактов при помощи омметра

ЗАМЕНА САМОЙ ЛИЧИНКИ ЗАМКА ЛИБО КОНТАКТНОЙ ГРУППЫ

Замена личинок замка ваз 2109 требует наличия инструментов:

Не обязательно при любой поломке выполнять замену замка целиком, если причина неисправности кроется в сменных деталях, тогда выполняется частичный ремонт замка и замена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно вращаться в замочной скважине. Еще вариант частичного ремонта – выполнение замены контактной группы, для этого достаточно минимума инструмента и немного разбираться в устройстве.

Разобраться в устройстве поможет наша инструкция:

Ослабляем болты, крепящие замок к рулевой колонке

Устраняем неисправности замка зажигания любимой «Девятки»

Устройство замка зажигания ВАЗ 2109

ЗЗ встречается старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. В новом отсутствует реле, есть 3 положения и короткий ключ.

Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

ЗЗ автомобиля 2109

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Положение ключа	Что происходит
«0»	Питание автомобиля отсутствует.
«I»	Напряжение подается на все элементы электросети.
«II»	Напряжение подается на стартер.
«III»	Свет ручного тормоза, габаритное освещение.

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера:

К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима замена замка зажигания.

Сердцевина ЗЗ ВАЗ 2109

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
Далее разъединяем хомуты, выводя их из зацепления.
Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
Отжав защелку, можно снимать крышку и контактную группу.
Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Проверить следует также блокировку рулевого колеса. Если руль не блокируется при полном обороте, нужно отрегулировать положение замка на колонке.

Контактная группа ЗЗ

Замена контактной группы замка зажигания ВАЗ сводится к демонтажу ЗЗ: схема снятия описана выше.

При выполнении процедуры следует соблюдать следующие рекомендации:

Зная, как устроен замок зажигания на ВАЗ 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании.

Снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099

Для снятия замка зажигания с автомобиля ваз 2108, ваз 2109, ваз 21099 выполните следующее:

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»240″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/ebcc8276055777ea60d2a04ea45d2693570f897926f27.jpg?x96918″ data-flat-attr=»img» />

3. Снимите нижний кожух рулевой колонки…

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»200″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/871d3f738497f09c1a3fbec0375156c0570f89792e81c.jpg?x96918″ data-flat-attr=»img» />

4.… и облицовку замка зажигания.

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»200″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/d33eb5e980771b2f698d4a4a77ff8886570f89793582f.jpg?x96918″ data-flat-attr=»img» />

5. Снимите верхний кожух рулевой колонки.

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»200″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/cd537692b2a0cde617d63dc71d6e698a570f89793c44e.jpg?x96918″ data-flat-attr=»img» />

6. Отсоедините разъем с проводами замка зажигания от жгута проводов.

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»200″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/0427a44958a782eac6390f94063f3ffb570f897942efb.jpg?x96918″ data-flat-attr=»img» />

7. Отсоедините разъем с проводами замка зажигания от реле зажигания.

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»220″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/1e8328fc9ec86edd45c18e7caecdf67e570f89794968b.jpg?x96918″ data-flat-attr=»img» />

8. Вставьте ключ в замок зажигания и поверните ключ в положение «0», чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху рулевой колонки). Снимите скобу и замок зажигания.
ПРИМЕЧАНИЕ

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»210″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/4f90c0ad94ca95de49878e4d0c59d5ff570f89794fe81.jpg?x96918″ data-flat-attr=»img» />

Если головки болтов срезаны, болты необходимо высверлить или сбить с помощью отвертки и молотка.

» alt=»статья про снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099″ width=»300″ height=»190″ data-src=»https://tuningtaza.ru/wp-content/uploads/2012/02/7665f6e11b2e4b95ce0fecc140024f27570f8979562bf.jpg?x96918″ data-flat-attr=»img» />

На части автомобилей ваз 2108, ваз 2109, ваз 21099 может быть установлен замок зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе замка зажигания.
9. Установите замок зажигания на автомобиль ваз 2108, ваз 2109, ваз 21099 в обратном порядке.

Замена порогов ваз 2109 советы профи

Почему не заводится на горячую ВАЗ-2109 и что делать

Как осуществляется автоподбор

Как проверить мультиметром реле — полезные советы

Предохранители вольво fh12 — как найти и как поменять

Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.
Примечание! Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Краткое содержание:

Когда нужно менять замок зажигания и контактную группу? Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание! Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Замена замка зажигания ВАЗ 2109

Меняем замок

на Девятке. Как найти песню из видео.

Замок зажигания ваз с личинкой в сборе

Личинка замка зажигания ваз 2109, несмотря на небольшие размеры и совсем незаметное расположение — выполняет в сборе с замком главную роль в работе систем автомобиля. Поэтому выход из строя столь небольшого по размерам агрегата может полностью парализовать работу всего автомобиля. Выключатель зажигания служит для включения питания всей системы зажигания и пуска двигателя, стеклоочистителей, фонарей заднего хода, указателей поворота, а в некоторых модификациях даже радиоприемника и фар головного света. Кроме этого на некоторых машинах замок зажигания дополнительно оснащается противоугонным устройством, которое блокирует поворот рулевой баранки. На ваз 2109 замена личинки замка, выполняется очень просто. Важно лишь изучить последовательность выполнения и подобрать инструмент.

Используемые режимы включения

На каждом из проворотов предусмотрено подключение определенных приборов. Перед гнездом по кругу имеется разметка с указанием положения, которому соответствует определенный режим.

Нулевой

Для активации данного режима достаточно вставить в «секрет» ключ. При этом активными остаются приборы, которые напрямую подключены к аккумуляторной батарее.

Дополнительные потребители будут вводиться в эксплуатацию после поворота личинки на определенный угол. Напряжение поступает на контакты 30/1 и 30.

Первый – «зажигание»

В первой позиции водителю доступно включение переднего освещения, как ближний и дальний лобовой фонарь. Отзывчиво светится приборка и салон. Схема подключения замка зажигания ВАЗ-2109 задействована при данном повороте, пуская ток на пару 30–INT.

Когда имеется соединение выводов 30/1 и 15/1, то работоспособными оказываются задний фонари, свет заднего хода, поворотники, подпитывается обмотка возбуждения генератора. Также получает электропитание электромагнитный клапан ХХ.

В этой позиции замкнутыми оказываются контакты 30/1 и 15/2, что обеспечивает работу, кроме головной световой оптики, функционирование противотуманок, очистителя заднего стекла и его обогрев. На этот контакт выведены фароочистители, вентилятор отопителя и пропеллер охлаждающей системы двигателя.

Второй – «стартер»

Переведя ключ в текущее положение, водитель не блокирует подключение электропотребителей, запущенных при предыдущей позиции «зажигание». Это относится в полной мере как к замкнутым контактам пары 30/1 – 15/1, так и к паре 30 – INT.

Главным изменением, которое дает схема подключения замка зажигания ВАЗ-2109 в такой ситуации, является сработка пары контактов 30–50. Это позволяет запустить стартер.

Третий – «стоянка»

При таком угле поворота активированными остаются потребители, запущенные при положении «зажигание», замкнутых контактах 30 – INT. Также добавляется замкнутая пара 30/1 – P. Она ответственна за стояночное освещение.

Характерные неисправности

Замок относится к системе зажигания автомобиля. Отметим сразу, что если наблюдаются проблемы, то устранить их можно своими руками, ведь, как правило, на «девятке» установлена устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как удостовериться в неисправности

Ниже приводится совет, как удостовериться, что замок зажигания действительно не работает:

Распространенные неисправности

Среди них на первом месте следующие:

Примечание. Заклинивать замок может и по причине проблем взаимодействия со стартером. В этом случае надо ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок заклинит.

Распиновка замка ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Распиновка замка зажигания ВАЗ-2110:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

Строение замка зажигания авто

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » – » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Неисправности

Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.

Устройство

Электрическая часть работает в зависимости от поворота ключа:

Читать дальше: Фильтр wdk 962 12

Установка нового устройства

Теперь можно наконец-то приступать непосредственно к замене сломанного или износившегося замка зажигания на вашем автомобиле ВАЗ2114.

Снятие замка зажигания

Для этого придерживайте следующей последовательности действий:

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи.
Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.

Необходимые инструменты

— Тестер (мультиметр или аналогичный прибор в режиме омметра). Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

Подготовительные работы

— Снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

Поворачиваем ключ в замке зажигания в имеющиеся три положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового провода.

Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.

Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.

Выводы в колодке черного и розового провода от замка зажигания.

— Для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.

Замена замка зажигания ВАЗ 2108-ВАЗ 21099

В представленном материале речь пойдет о том, как самостоятельно заменить замок зажигания на автомобили ВАЗ 2108, ВАЗ 2109. ВАЗ 21099. Также вы узнаете, как осуществить разборку замка, для его ремонта.

Чтобы снять замок зажигания ВАЗ 2108 (а также ВАЗ 2109, ВАЗ 21099), необходимо проделать следующие действия:

Порядок действий при снятии замка зажигания

Снимите провод с минусовой клеммы на АКБ .
Открутите винты крепления (6 шт.) на рулевой колонке нижнего кожуха.
Демонтируйте с рулевой колонки нижний кожух, а также облицовку замка зажигания.
После этого следует снять с рулевой колонки верхний кожух.
Отключите от жгута проводов разъем, в который подключены провода замка зажигания.
Затем произведите отсоединение разъема с проводами замка зажигания от реле зажигания.
Установите ключ в замок зажигания и поверните его в положение «0», для того чтобы активировать противоугонное устройство. Открутите четыре крепежных болта, два из которых расположены в верхней части рулевой колонки.
Теперь можно снять скобу и собственно сам замок зажигания.

Важное примечание. В случае со срезанными головками болтов, придется высверливать болты при помощи дрели или сбивать, используя молоток и отвертку

В некоторых модификациях автомобилей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 замок зажигания может крепиться на два болта. Вверху скобы имеется прорезь, в которую установлен крючок на корпусе замка зажигания.

Установка замка зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 производится в обратном порядке.

Ключевые слова:замок зажигания. замена замка зажигания. замок зажигания ВАЗ

Еще записи по ремонту автомобилей ВАЗ, LADA

Замена самой личинки замка либо контактной группы

Замена личинок замка ваз 2109 требует наличия инструментов:

Замена самой личинки замка либо контактной группы

Замена личинок замка ваз 2109 требует наличия инструментов:

Ослабляем болты, крепящие замок к рулевой колонке

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода. Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Замок зажигания Ваз 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется. Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

Мультиметр, или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом ремонта механических неисправностей является замена деталей, которые вышли из строя, то они пригодятся и в этом случае.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки. Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие: 1) В начале с «АКБ – это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)

Примечание! Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

Примечание! Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка: Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

Примечание! Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Как заменить замок зажигания на ВАЗ 21099

Замок зажигания, несмотря на свои размеры и незаметное расположение — играет большую роль в «жизнедеятельности» автомобиля. Выход из строя этого небольшого по размерам узла может парализовать работу вашего автомобиля. Сегодня мы рассмотрим как самостоятельно заменить замок зажигания на ВАЗ 21099.

Изначально главной задачей замка зажигания была — защита ВАЗ 21099 от угона. Но как показала практика, для того чтобы завести авто не обязательно иметь ключ, проще говоря, защита из замка зажигания вышла — «так себе». Продвинутые автоугонщики способны за считанные секунды взломать защиту самых навороченных противоугонных систем, а замок зажигания ВАЗ 21099 или другой отечественный аналог — развлечение для начинающих.

По большому счету, замок зажигания — обыкновенный прерыватель, который замыкает или размыкает определенные группы контактов. Неисправность замка зажигания — увеличит и без того большую вероятность угона вашего авто, кроме того создаст вам самим большие неприятности и, как правило, в самый неподходящий для этого момент.

Автомобиль может не заводиться по причине плохого контакта

. Это несложно проверить, достаточно иметь омметр и несколько минут времени.

1. Отключите «минус» клемму аккумулятора.

2. Снимите нижний кожух на рулевой колонке.

3. Отсоедините контакты и проверьте сопротивление омметром. Исправные контакты должны иметь нулевое сопротивление, в противном случае необходима замена контактной группы или всего замка зажигания в целом.

Отметим, что на нашем сайте уже есть публикация про заена замка зажигания на ВАЗ 2101 своими руками.

Замена личинки замка на ВАЗ 21099

Необходимость производить полную замену замка зажигания ВАЗ 21099 может возникнуть лишь в случае вышеописанных проблем, если же причиной неисправности является какая-то из его деталей, то имеет смысл произвести частичный ремонт замка зажигания. К примеру, нередки случаи когда ключ зажигания начинает плохо проворачиваться в замочной скважине, устранить неисправность можно путем замены личинки замка зажигания. Для того чтобы выполнить такой ремонт, достаточно обладать минимальным набором инструментов и знаний. Из инструмента потребуется лишь отвертка и молоток.

Перед началом работы нужно обесточить замок зажигания ВАЗ 21099, для этого как всегда снимаем минусовую клемму с АКБ. Далее нужно снять кожух рулевой колонки. После, с целью облегчения процедуры замены личинки извлеките замок зажигания. Произведите замену неисправной личинки замка рабочей и соберите все в обратной последовательности. Установите замок зажигания на место.

Замена контактной группы замка зажигания ВАЗ 21099

С финансовой точки зрения замена контактной группы — наименее затратная. Все в принципе, как и предыдущем случае с личинкой замка, придется снимать замок и кожух. Во избежание неприятностей связанных с перепутыванием контактов, рекомендую пронумеровать или как-нибудь обозначить провода куда какой был подключен, это позволит сэкономить время и нервы. Некоторые модели замков имеют стопорное кольцо в контактной группе, чтобы его снять потребуется шило. По завершению работы не забудьте установить стопорное кольцо обратно.

Если же у вас все намного сложнее и замена личинки или контактной группы ни к чему не привела, вам не избежать замены замка зажигания, как это сделать.

Замена замка зажигания ВАЗ 21099 своими руками

1. Для данной работы нужно использовать специальные болты с отрывными головками, не рекомендую использовать вместо них — двадцатимиллиметровые М6, поскольку в таком случае снять ваш замок зажигания будет проще не только вам, но и угонщикам.

2. Используя зубило, нужно открутить или сбить болты.

3. Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.

4. Теперь, когда ничего не мешает, можете начинать установку нового замка зажигания.

5. Установите его на рулевой колонке, закрепите скобой, затем затяните конструкцию новыми крепежными болтами.

6. После установки не забудьте убедиться в правильности работы блокировочного механизма рулевого вала, если механизм не срабатывает, после полного оборота руля — нужно отрегулировать положение замка зажигания на рулевой колонке.

7. По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок, для этого используйте накидной ключ на «10″.

Запустите двигатель, убедитесь в правильности работы и отсутствии проблем с запуском. Если все хорошо, значит замена замка зажигания на ВАЗ 21099 своими руками успешно завершена. Напомним, что в предыдущей статье мы рассматривали установку газовых упор капота на ВАЗ 21099.

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Самостоятельная замена замка зажигания ВАЗ 2108

Для данной работы нужно использовать специальные болты с отрывными головками, не рекомендую использовать вместо них — двадцатимиллиметровые М6, поскольку в таком случае снять ваш замок зажигания будет проще не только вам, но и угонщикам.
Используя зубило, нужно открутить или сбить болты.

Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.
Теперь, когда ничего не мешает, можете начинать установку нового замка зажигания.
Установите его на рулевой колонке, закрепите скобой, затем затяните конструкцию новыми крепежными болтами.
После установки не забудьте убедиться в правильности работы блокировочного механизма рулевого вала, если механизм не срабатывает, после полного оборота руля — нужно отрегулировать положение замка зажигания на рулевой колонке.
По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок, для этого используйте накидной ключ на «10».

Устройство замка зажигания Ваз 2109

Положение ключа	Контакты под напряжением	Включаемые цепи
“0”–выключено
“I”–зажигание	Наружное освещение. Освещение приборов. Сигнализация дальним светом фар
	Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы
	Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
“II”–стартер	См. положение I
	См. положение I
	Стартер
“III”–стоянка	См. положение I
“III”–стоянка	Стояночный свет

Устройство снятие и установка замка зажигания, а так же схема подключения контактной группы замка зажигания Ваз 2109 не зависит от типа панели приборов, что высокая, что низкая, замки зажигания одинаковые.

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ). От его исправности зависит удачный старт авто и работа многих потребителей электросети. Статья посвящена ЗЗ девятки, его устройству, основным неисправностям. Дается инструкция, как снять и отремонтировать узел.

[ Скрыть ]

Замена личинки замка зажигания ваз 2109 и замка целиком

Замок зажигания ваз с личинкой в сборе

Устройство замка зажигания ВАЗ 2109

Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Замена замка зажигания lada 2109 (ваз 2109)

Неисправности замка зажигания Ваз 2109 довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической. Из-за этого неисправности замка зажигания на Ваз 2109 могут представлять для многих большую проблему, справиться с которой самостоятельно им не удается. Данная публикация ставит перед собой цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Характерные неисправности

К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима .

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
Далее разъединяем хомуты, выводя их из зацепления.
Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
Отжав защелку, можно снимать крышку и контактную группу.
Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Зная, как устроен 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании.

Завести большинство автомобилей и ехать дальше помогает предусмотренное для такой операции устройство – замок зажигания. Им оборудованы как автомобили иностранного производства, так и продукция отечественного автопрома, в частности, наши «девятки». Поломка или сбои в работе данного элемента создадут трудности для пуска двигателя водителем.

Отказавшись от левостороннего расположения как в «классике», конструкторы позаботились о комфортном правом месте для использования ключа в первых переднеприводных своих авто. Это добавило эргономичности в салоне. Для выполнения своей функции основной, используемый для старта автомобиля, элемент оснащен двумя составными блоками:

Первый блок отвечает за фиксацию руля, в то время, когда изъят ключ. Во втором блоке имеется распиновка замка зажигания ВАЗ-2109, на которую возложена миссия по подаче напряжения на электроприборы-потребители.

Разработчики предусмотрели наличие определенных электрических приборов в девятой модели «Лады», которые способны работать вне зависимости от состояния блока зажигания. К ним относятся:

Необходимо учитывать, что схема замка зажигания ВАЗ-2109 подстраивается под его непосредственную разновидность. В «девятках» может быть установлено два типа замков:

Обычно водители легко визуально определяют тип установленной системы. Можно ориентироваться по рабочей длине ключика

Ремонт и замена

Как правило, замок можно отремонтировать. Если сделать это не получится, придется его полностью заменить(см.Замена замка зажигания ВАЗ своими силами). Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не была устранена или есть возможность менять замок целиком, то лучше сделать последнее.

Ваз 21093 замок зажигания

Личинка и ее замена

Итак, делаем следующее:

Примечание. Болты имеют срезанные головки и тогда придется воспользоваться молотком и зубилом. Болты сначала ослабляются посредством ударов зубилом, а затем выкручиваются пассатижами.

Совет. Личинку легко демонтировать тонкой отверткой, например, от часов. Одновременно надо постукивать по замку молотком.

Примечание. Один из штекеров (тот, который с большим разъемом) находится под торпедой. Чтобы его снять, надо просунуть руку под панель.

Примечание. Не забываем проверить также работу блокировки руля. Если рулевой вал не блокируется при полном обороте баранки, регулируем правильное расположение замка на колонке.

Контактная группа

Контактная группа замка

Замена контактной группы замка, если неисправность замка заключена именно в этом, с точки зрения денежных затрат, самая выгодная. Действия сводятся к снятию замка (как это сделать, написано выше). Вот некоторые рекомендации, которые надо соблюдать:

Используемые режимы включения

Нулевой

Первый – «зажигание»

Второй – «стартер»

Важно знать, что самостоятельно ключ в положении включения «стартер» не удерживается, а его пружинит в предыдущую позицию автоматически, как только водитель ослабит усилие.

Третий – «стоянка»

Тестируем исправность

Срок службы замка ограничен. После выхода его из строя приходится проводить ремонт или полную замену изделия. Работоспособность проверяется после вставки ключа в «секрет».

Появляются неисправности из-за механического износа или потери контакта. Проверка осуществляется проворотом ключа. Если он начинает заклинивать, то в качестве временного решения допускается возможность использования силиконовой смазки, капнув ее внутрь.

Чтобы схема подключения проводов правильно функционировала, необходимо знать, какие контакты соединять между собой. Обычно пользуются следующей системой для проводов:

Необходимо проводить проверку контактов на наличие нагара или на возможность окисления. Подгорающие контакты удастся услышать в салоне по характерному запаху сгоревшей изоляции.

Замок зажигания Ваз 2109 является очень важным и в то же время очень капризным механизмом автомобиля. И в сегодняшней статье мы постараемся разобрать его важность и капризность, т.е. его неисправности. Замок зажигания служит для подачи напряжения на электрические цепи в зависимости от расположения ключа. Замок состоит из 2-х частей. Это механическая и электрическая части.

Как уже было написано, в нашей девятке замок зажигания является очень важным механизмом. Через него проходят почти вся электрика автомобиля. Без замка зажигания могут работать только несколько приборов и это:

1. Габаритные огни.

2. Аварийная сигнализация.

3. Освещение салона.

4. Стоп сигналы.

5. Подсветка заднего номера.

Это нужно для того чтобы при остановке на трассе или в городе в неосвещенном месте нам не нужно было включать зажигание, чтобы нас заметили.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

Нового образца. Замок предусматривает три позиции и короткий ключ.
Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.

Добро пожаловать!

Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание!

Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Краткое содержание:

Когда нужно менять замок зажигания и контактную группу?

Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Замок зажигания ваз 2109 неисправности.

Самой распространенной проблемой замка зажигая является его отработка и заклинивание. При таких признаках нужно незамедлительно менять замок зажигания целиком, т.к. в случае заклинивания вы можете элементарно спалить стартер и тогда ремонт у вас станет в цену стоимости стартера. Еще одной из распространенных проблем бывает выход из строя контактной группы. В таком случае у вас выходит из строя сразу несколько приборов. Например, у меня сразу перестали работать ближний свет фар, печка, прикуриватель, отопитель заднего стекла. Заменив контактную группу на новую сразу все заработало.

На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.

Замена личинки замка зажигания ваз 2109 и замка целиком

Замок зажигания ваз с личинкой в сборе

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже говорилось, является весьма важным элементом в любом автомобиле. Практически все оборудование в автомобиле работает через замок зажигания. Что же является исключением? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, аварийная сигнализация, подсветка приборной панели и освещение салона.

При этом непосредственно сам замок зажигания на автомобилях ВАЗ 2109 может встречаться разный: нового образца — с тремя положениями, коротким ключом и без реле зажигания, либо старого образца — с четырьмя положениями, длинным ключом и реле.

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099

Распиновка замка зажигания ВАЗ-2109 с разгрузочнвм реле:

приходит +12В вположении I, II, III (стоянка)
приходит +12В вположении I, II, III (стоянка)
приходит +12В вположении III (стоянка)
положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
положение I, уходит +12В на стартер (контакт 50);
положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В от АКБ (контакт 30);
приходит +12В постоянно.

Распиновка замка зажигания ВАЗ-2109 нового образца:

приходит +12В постоянно
приходит +12В постоянно
приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
положение I, уходит +12В на стартер (контакт 50);
приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В от АКБ (контакт 30);
приходит +12В постоянно.

Фото 1, распиновка замка зажигания ВАЗ 2109 нового образца

Фото 2, распиновка замка зажигания ВАЗ 2109 нового образца

Наименование режимов, положение замка и цепи питания.

Положение ключа в замке	Номера контактов под напряжением	Цепи, которые включены
0 — выключено	30 и 30/1	Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору
«I» — зажигание	30 — INT	При текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля.
30/1 — 15/1	Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода.
30/1 — 15/2	При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители.
«II» — стартер	30 — INT
30/1 — 15/1	Работают те же цепи, что при положение «зажигание»
30 — 50	Включается стартер
«III» — стоянка	30 — INT	Работают те же цепи, что при положение «зажигание»
30/1 — Р	Стояночное освещение

Нагрузка проводов и контактов замка

Красный

провод (контакт 5) питает катушку дополнительного реле стартера и даёт сигнал в БСК. ВНИМАНИЕ: в LADA Samara-2 питание на стартер подается непосредственно, без дополнительного реле!

Черный

провод (контакт 2) питает «габариты», подкапотную лампу, катушки реле противотуманных фар и дальнего света, подсветку номера, бортовой компьютер, подсветку кнопок и панели приборов.

Голубой

провод (контакт 4) наиболее нагруженный. Он питает вентилятор отопителя, задние противотуманные фонари, стеклоочистители заднего стекла и фар, катушки реле фароочистителей и обогрева заднего стекла, ближнего и дальнего света, подсветку «бардачка». Этот провод отключается при включении стартера (положение 2 замка).

Розовый

подключает черный, голубой и красный провода, следовательно нагрузка на нём суммируется.

Как проверить исправность/неисправность замка зажигания «девятки»?

Замок зажигания, как и любой другой элемент автомобиля, может выходить из строя. В такой ситуации необходимо либо произвести ремонт замка зажигания либо, в случае серьезной неисправности, просто осуществить замену данного элемента на новый. Однако в последнем случае, прежде чем проводить эту самую замену, следует убедиться в действительной неисправности замка зажигания. Как это сделать?

Ключ зажигания нужно вставить в замок зажигания и установить данный ключ в определенной позиции. Во время подобных действий должно осуществлять замыкание цепи, по которому судят о работоспособности замка. Например, при повороте ключа зажигания в третье положение, должна начать действовать система охраны, а при переведении ключа в нулевое положение, эта система должна отключиться. Какие-либо отклонения здесь будут говорить о действительных неполадках с зажиганием.

Еще один способ проверить работоспособность замка – покрутить рулевое колесо. Оно не должно блокироваться. Блокировка должна сработать только при вторичном повороте ключа зажигания из первого положения во второе. А во второе положение ключ, как вы знаете, можно повернуть только лишь из нулевого положения.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Примечание! Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

Примечание! Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Наиболее распространенные неполадки замка зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!

Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.

Одним из главных узлов ВАЗ-2109 можно назвать замок зажигания, именно от него зависит успешный старт автомобиля и работа элементов, зависящих от электросети. Обычно он работает долго, безотказно, ломается крайне редко, но если это произошло, то замена неизбежна. Некоторые автолюбители проездили половину жизни и ни разу не столкнулись с этой проблемой, другим повезло меньше. В любом случае, чтобы уверенно ездить по дорогам, желательно знать, как самостоятельно заменить этот элемент автомобиля.

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Что собой представляет

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

Ваз 2109 неисправности замка зажигания

Устройство замка зажигания Ваз 2109

Положение ключа	Контакты под напряжением	Включаемые цепи
“0”–выключено
“I”–зажигание	Наружное освещение. Освещение приборов. Сигнализация дальним светом фар
	Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы
	Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
“II”–стартер	См. положение I
	См. положение I
	Стартер
“III”–стоянка	См. положение I
“III”–стоянка	Стояночный свет

Используемые режимы включения

Нулевой

Первый – «зажигание»

Второй – «стартер»

Третий – «стоянка»

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
Рычаг, который фиксирует колонку по углу, ведут вниз;
Руль опускается также вниз;
Снимается далее нижний кожух;
Колодку питания от аварийки нужно обязательно отключить;
Теперь можно снимать верхний кожух;
Для демонтажа подрулевых переключателей действовать нужно поочередно;
Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
Отсоедините их от колодки питания.

Устройство замка зажигания Ваз 2109

Положение ключа	Контакты под напряжением	Включаемые цепи
“0”–выключено
“I”–зажигание	Наружное освещение. Освещение приборов. Сигнализация дальним светом фар
	Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы
	Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
“II”–стартер	См. положение I
	См. положение I
	Стартер
“III”–стоянка	См. положение I
“III”–стоянка	Стояночный свет

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

Как заводить машину с кнопкой старт стоп

Кнопка старт-стоп на рулевой колонке авто

Современные кнопки старт стоп имеют более сложную схему подключения. Помимо того, что установленная на конвейере кнопка не служит не только для запуска, но и для остановки двигателя, создатели авто осуществляют её подключение таким образом, чтобы избежать «несанкционированного» начала движения. То есть, если машина «стоит на скорости» со включенной передачей, чтобы авто не «рвануло с места» внезапно для невнимательного водителя, машинально нажавшего на «старт».

Если автомобиль имеет автоматическую коробку передач, то для запуска двигателя необходимо нажать на педаль тормоза – кнопка старт стоп подключается к «лягушке» – выключателю стоп-сигнала.

На авто с «механикой» пуск невозможен, если не выжата педаль сцепления. Конструкторы некоторых машин предусмотрели даже подсказку для водителя, впервые севшего за руль такой машины. Так, например, на приборном щитке Форд Куга загорается яркая надпись, сообщающая о необходимости выжать сцепление для пуска мотора, причём на русском языке – если машина куплена у нас.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

«» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
«I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
«II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
«III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

«50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
«15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
«30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
«INT» – наружное освещение и световая сигнализация (двойной черный провод). Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 Цоколёвка по старому типу

Признаки неисправности

Какие же симптомы имеет вышедший из строя замок зажигания? Начнем с того, что его неисправность может носить как механический, так и электрический характер. В первом случае это:

При неисправности замка, носящей электрический характер, вы можете заметить следующие признаки:

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

Схема ВАЗ и замка зажигания автомобиля

Строение замка зажигания авто

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Неисправности

Замена замка зажигания на авто ВАЗ

Добро пожаловать!

Примечание!

Краткое содержание:

Когда нужно менять замок зажигания и контактную группу?

Инструкция по ремонту и замене

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
Далее разъединяем хомуты, выводя их из зацепления.
Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
Отжав защелку, можно снимать крышку и контактную группу.
Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:

1) В начале с «АКБ – это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ », в «первом» пункте)

Примечание!

Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

Примечание!

Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка:

Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

Примечание!

Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

Схема выключателя зажигания
Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

Ровно три коммутируемых контакта

Одна леска, по которой подводится ток, и только одна цепь зажигания – такое решение характерно для всех автомобилей ВАЗ, если говорить о семействах «2110», «2170» и более поздних. Даже в «Грантах», выпускаемых с 2012 года, добавочная цепь зажигания не появилась. В общем, с переходом к семейству «Десяток» среди «значимых» клемм замка остались три:

Схема замка зажигания выглядит тривиально, если говорить даже о «Ладе 2110».

Десятка и её замок зажигания, схема Схема и разъём замка зажигания современных моделей Разъём замка зажигания Десятки

ЗАМЕНА ЗАМКА ЗАЖИГАНИЯ ВАЗ 2109

На разъёме «Десятки» имеется 8 клемм. А в «Priora», так же как в «Granta» и «Kalina» это число уменьшено до трёх

Из 8-ми клемм, имеющихся в разъёме ВАЗ-2110, 7-я и 8-я просто дублируют друг друга. Ещё две подключены к кнопке, а ещё пара клемм соединена с лампой.

Разъём замка всех моделей ВАЗ, начиная от «2170», оснащён только тремя контактными клеммами. А добавочный разъём, который оснащён парой клемм, в этих авто подключен к иммобилайзеру.

С цилиндра замка «Десятки» исчезла метка «3». И до сих пор ВАЗ выпускает именно такие замки, где ключ можно установить в одно из следующих положений:

Наличие режима «Паркинг», как видите, здесь не предусмотрено.

Sources:

https://granta-service.ru/remont/zamena-zamka-zazhiganiya-vaz-2109-karbyurator-inzhektor-poshagovaya-videoinsttruktsiya.html https://aforizmus.ru/raspinovka-zamka-zazigania-vaz-2109/
