Электромагнитный клапан ваз 2109

Практически все автомобили ВАЗ 2109, имеющие в подкапотном пространстве карбюратор, оснащаются экономайзерами. Так сокращенно называют экономайзер принудительного холостого хода или просто ЭПХХ.

Содержание статьи

Функции

Задача ЭПХХ заключается в следующем:

Экономит топливо в автомобиле;
Исключает подачу топлива в силовой агрегат при отключении двигателя;
Отключает подачу горючего в мотор по системе холостого хода при торможении движком.

Конструкция

ЭПХХ карбюраторного ВАЗ 2109 включает в себя следующие компоненты:

Экономайзер;
Электромагнитный клапан;
Концевой выключатель дроссельной заслонки.

При выходе хотя бы одного компонента конструкции ЭПХХ из строя весь узел перестает работать.

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

Экономайзер оснащается выходными и входными цепями.
Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
Если педаль не выжата, концевой выключатель замыкается на массу.
как только педаль газа нажимается водителем, контакт отключается.
Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Признаки неисправности

Существует несколько основных признаков, свидетельствующих о выходе из строя ЭПХХ:

Двигатель регулярно глохнет при холостых оборотах;
Возникает детонация в двигателе при отключении зажигания;
Мотор глохнет, когда выполняется торможение накатом.

Проверить, правильно ли работает ЭПХХ и его блок управления можно своими руками. Для проверки клапана следует контролировать его включение в различных режимах работы. Правильность функционирования определяется на слух или с помощью вольтметра.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки	Ваши действия
Базовый режим работы ЭПХХ	Заведите двигатель и начните плавно повышать обороты силового агрегата; Как только вы пересечете отметку в 2100 оборотов в минуту, клапан должен отключиться. Это будет слышно по щелчку; Повысьте теперь обороты до 4000 оборотов в минуту. При этом клапан должен оставаться закрытым; Вновь плавно понижайте обороты, достигнув отметки ниже 1900 оборотов в минуту. В этот момент исправный клапан вновь щелкает, что говорит о его включении
Режим торможения мотором	Отключите фишку с концевого выключателя положения заслонки, посадите ее на массу; Это действие позволит обмануть экономайзер, сообщив ему, что педаль газа была отпущена; Заведите мотор и поднимите обороты выше отметки в 4000 единиц в минуту; Постепенно начните снижать обороты; Когда достигните 1900 оборотов в минуту, клапан включиться не должен; Концевик замкнут на массе, обороты выше холостых запускают режим торможения мотором. Экономайзер включать клапан не должен.
Отсечки топлива при отключении зажигания	Прогрейте двигатель до 90 градусов и выключите зажигания; Двигатель при этом должен сразу заглохнуть, не вибрировать и не дребезжать; Если вибрации возникают, это говорит о том, что электромагнитный клапан не перекрывает жиклер холостого хода; Как результат, бензин продолжает идти в разогретый силовой агрегат

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

Проверка системы ЭПХХ автомобилей ВАЗ 2109

Проверка системы ЭПХХ ВАЗ 2108, 2109, 21099 без специальных приборов.

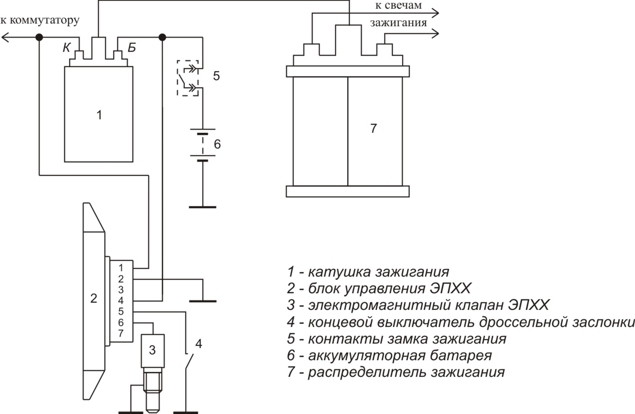

Схема системы управления электромагнитным клапаном карбюратора

При отсутствии вольтметра и тахометра определить неисправность электромагнитного клапана и блока управления можно с помощью отрезка изолированного провода длиной около метра.

Поиск неисправностей выполняем методом исключения.

При отсутствии холостого хода снимаем наконечник провода с вывода электромагнитного клапана. Включаем зажигание, не пуская двигатель.

Подсоединяем наконечник к выводу клапана.

В момент соединения должен быть отчетливо слышен щелчок. Если этого не произошло, следует проверить исправность электромагнитного клапана. Для этого вновь снимаем наконечник провода с вывода клапана и с помощью отрезка провода подаем на него напряжение непосредственно от «плюсового» вывода аккумуляторной батареи. Если клапан сработал с характерным щелчком, значит, неисправен блок управления или на него не поступает напряжение питания. Возможно также повреждение соединительных проводов или их разъемов. Если клапан при подаче напряжения не срабатывает, его следует заменить.

При работе двигателя на холостом ходу можно убедиться в исправности электромагнитного клапана. Для этого при работающем двигателе снимаем с вывода клапана наконечник провода. Если клапан исправен, двигатель должен заглохнуть.

Проверить работоспособность блока управления можно при помощи заведомо исправного электромагнитного клапана. Для этого включаем зажигание и надеваем на вывод клапана наконечник его провода.
С исправным блоком управления в момент замыкания корпуса клапана на «массу» должен быть слышен характерный щелчок.
Следует учитывать, что указанными способами невозможно убедиться в правильном моменте включения и выключения системы ЭПХХ. Если автомобиль укомплектован тахометром, то функционирование системы можно проверить с достаточной точностью, используя вместо вольтметра контрольную лампу. Для этого подойдет автомобильная лампа мощностью не более 3 Вт и напряжением 12 В, например лампа подсветки приборов. К ее контактам припаиваем два отрезка изолированного провода длиной около 0,5 м. Удобнее использовать лампу с патроном, тогда провода подсоединяются к выводам патрона.
Для проверки контрольную лампу подсоединяем к наконечнику провода электромагнитного клапана. Вывод электромагнитного клапана соединяем отрезком провода с выводом «плюс» аккумуляторной батареи. Порядок проверки с лампой такой же, как и при проверке при помощи вольтметра.
При помощи контрольной лампы можно обнаружить неисправности наконечника винта «количества» и его провода.
Для проверки подсоединяем один провод контрольной лампы к наконечнику провода винта, а второй к выводу «плюс» аккумуляторной батареи. При закрытой дроссельной заслонке первой камеры лампа должна гореть, а при открытой — гаснуть.

Таким же способом можно проверить состояние провода, сняв его наконечник с наконечника винта и замкнув на корпус карбюратора.

Проверка системы ЭПХХ с помощью специальных приборов

1 – блок управления;
2 – вольтметр;
А – к жгуту проводов автомобиля.

Схема подключения ЭПХХ

1 – катушка зажигания;
2 – соединительная колодка блока управления;
3 – изолированный наконечник винта «количества»;
4 – винт «количества»;
5 – электромагнитный клапан.

Для проверки системы ЭПХХ необходимо иметь вольтметр с пределом измерений до 15 В и тахометр (если автомобиль не оборудован тахометром). Также желателен омметр для проверки целостности электрических цепей.

Наиболее характерный признак неисправности системы ЭПХХ — остановка двигателя после резкого сброса «газа» на частоте вращения коленчатого вала выше средней. Если на других режимах двигатель работает устойчиво, следует проверить функционирование блока управления системы ЭПХХ. Для этого отсоединяем колодку провода от вывода электромагнитного клапана.

Снимаем изоляционную колодку с наконечника провода, соединяющего блок управления с электромагнитным клапаном.

Наконечник надеваем на вывод электромагнитного клапана и подсоединяем к нему «плюсовой» щуп вольтметра. Второй вывод прибора соединяем с «массой». Пускаем двигатель и прогреваем его до рабочей температуры. На холостом ходу, при закрытой дроссельной заслонке, на выводе клапана должно быть не менее 10 В.

Открывая дроссельную заслонку, увеличиваем частоту вращения коленчатого вала до 4000 мин–1. Затем резко закрываем заслонку. От момента закрытия дроссельной заслонки (наконечник винта «количества» замыкается на «массу») и до падения частоты вращения коленчатого вала примерно до 1900 мин–1 напряжение на выводе клапана должно быть не более 0,5 В.

При снижении частоты вращения коленчатого вала до 1900 мин–1 блок управления вновь должен подать напряжение на вывод электромагнитного клапана.

Если все указанные условия выполняются, а двигатель глохнет при сбросе «газа», то чаще всего это связано с очень обедненной смесью на холостом ходу или регулировкой на слишком низкую частоту вращения коленчатого вала на этом режиме. В любом случае требуется проверить и отрегулировать холостой ход с проверкой содержания СО в отработавших газах.

Если в результате проверки установлено, что напряжение на выводе электромагнитного клапана при закрытии дроссельной заслонки остается неизменным, то разъединяем колодку провода наконечника винта «количества».

Замыкаем на «массу» наконечник провода, соединенного с блоком управления. Если после повышения частоты вращения коленчатого вала выше 2100 мин–1 напряжение падает до 0,5 В и ниже, значит, нарушен контакт наконечника винта «количества» (1) с рычагом привода дроссельных заслонок, поврежден или окислился наконечник провода (2) или оборван сам провод.

В противном случае неисправны блок управления или его соединительные провода.

Если в результате описанной выше проверки выяснится, что на вывод электромагнитного клапана постоянно поступает напряжение не ниже 10 В, то неисправен блок управления. В этом случае при сбросе «газа» топливоподача не отключается; такая неисправность на работе двигателя никак не отразится, кроме того что немного возрастет расход топлива (на величину около 0,5 л/100 км) и, возможно, появится «дизелинг» после выключения зажигания.

Отсутствие холостого хода может быть связано с неисправностью электромагнитного клапана, блока управления или соединительных проводов. Для определения причины неисправности необходимо убедиться в наличии напряжения на выводе электромагнитного клапана.

Когда напряжение отсутствует после включения зажигания или оно значительно ниже 10 В при полностью заряженной аккумуляторной батарее, следует снять наконечник провода с вывода клапана и замерить величину напряжения на нем. Если напряжение на наконечнике составляет около 12 В, то неисправен электромагнитный клапан (короткое замыкание обмотки). Если напряжение значительно ниже или отсутствует, неисправен блок управления или повреждена проводка.

Отсутствие повреждений соединительных проводов блока управления проверяем омметром при выключенном зажигании. Для этого отсоединяем колодки проводов от блока управления, электромагнитного клапана и винта «количества». При проверке используем схему системы ЭПХХ.

После включения зажигания на вывод «4» соединительной колодки блока управления должно подаваться напряжение. Для проверки к выводу подключаем вольтметр.

Омметром также можно проверить контакт, состояние провода винта «количества» и обмотку электромагнитного клапана. Касаясь щупом прибора наконечника провода винта «количества», замеряем сопротивление. При открытой дроссельной заслонке первой камеры прибор должен показывать бесконечно большое сопротивление, а при закрытой — короткое замыкание. Сопротивление обмотки электромагнитного клапана должно быть в пределах 70–80 Ом.

Замена и проверка электромагнитного клапана на ВАЗ 2109

Из этой сегодня статьи вы узнаете для себя, как нужно правильно производить замену электромагнитного клапана на автомобилях «Самарского» семейства.

Где находится электромагнитный клапан?

Он завернут в корпус карбюратора, а к его выводу подсоединена колодка проводов. На первый взгляд после открытия капота его очень трудно заметить, а все это потому что его закрывает корпус воздухофильтра. Поэтому что бы увидеть этот электромагнитный клапан, вам придется наклониться и тем самым заглянуть под корпус воздухофильтра. Более подробное местонахождение этого клапана смотрите на фото ниже:

Примечание! Для наглядности корпус воздухофильтра снят!

Когда нужно менять электромагнитный клапан?

Чаще всего при выходе из строя электромагнитного клапана, с двигателем автомобиля начинают происходить следующие проблемы:

Во-первых холостой ход у автомобиля становится неровный, то есть обороты начинают плавать и в некоторых случаях машина просто постоянно глохнет.

Примечание!
Все это связано либо с засорением жиклера холостого хода который установлен на клапане, либо с выходом из строя самого электромагнитного клапана, либо отсутствие питания у всё этого же клапана!

Как заменить электромагнитный клапан на ВАЗ 2109?

Снятие:

1) В начале же операции снимите с крышки карбюратора корпус воздухофильтра. (Как снять корпус, читайте в статье: «Замена корпуса воздушного фильтра»)

2) Далее отсоедините колодку проводов от вывода электромагнитного клапана.

3) Следом с помощью гаечного ключа, зацепившись за грани которые присутствуют на электромагнитном клапане полностью отверните его. После отворачивания электромагнитного клапана, снимите его с двигателя автомобиля.

Снимайте клапан аккуратно, при снятии не потеряйте жиклер холостого хода, резиновое уплотнительное кольцо и чашку, которые присутствуют на этом клапане!

Установка:

1) Взяв в руки новый электромагнитный клапан, установите его на свое место и после чего заверните его за грани которые на нем присутствую.

2) После заворачивания подсоедините к нему колодку проводов.

3) И в завершении установите корпус воздухофильтра на крышку карбюратора.

Проверка электромагнитного клапана на работоспособность:

1) В начале операции включите зажигание на автомобиле.

2) Далее пока клапан будет еще установлен на своем месте, отсоедините от него колодку проводов и после чего кончиком этой колодки несколько раз дотроньтесь до вывода электромагнитного клапана.

В тот момент когда колодка проводов будет прикасаться к выводу клапана, обязательно должны быть слышны щелчки!

Если щелчки присутствуют:

1) Если щелчки все же будут слышны, то после этого снимите электромагнитный клапан со своего установочного места.

2) Когда электромагнитный клапан будет снят, извлеките из его корпуса жиклер холостого хода (Указан красной стрелкой) и после чего очистите его от грязи и различного рода соринок, продув его для этого воздушным насосом или компрессором. После продувания жиклера просмотрите на свет чистоту его отверстия и после чего установите жиклер на свое место. После этого на свое место так же установите электромагнитный клапан и наденьте на его вывод колодку проводов, а после чего сядьте в машину и заведите её.

Если щелчки отсутствуют:

1) В этом случае снимите клапан со своего места и после чего отсоедините от него жиклер холостого хода.

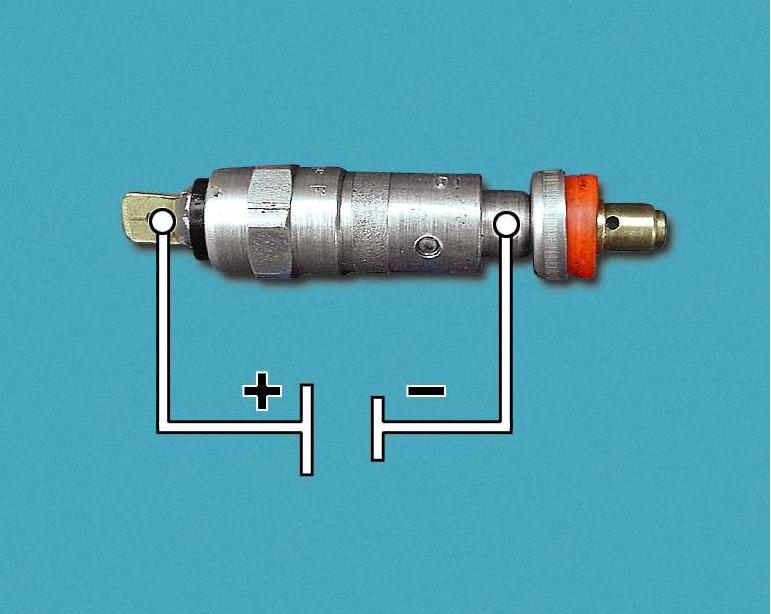

2) Далее взяв в руки дополнительный провод, подсоедините его одним концом к выводу электромагнитного клапана а другой конец положите на «плюсовую» клему аккумулятора. После этого несколько раз коснитесь корпусом электромагнитным клапаном клеммы «-».

Когда будете касаться клапаном аккумуляторной клемы «-», должны будут происходить щелчки и обратите особое внимание на запорную иглу клапана (Указана красной стрелкой), при подачи напряжения она должна будет втягиваться, а при отключение напряжения она должна будет без заедания возвратиться в исходное положение!

3) Если и в этом случае щелчков у вас не происходит, то скорее всего у вас перегорел электромагнитный клапан, в таком случае его необходимо заменить на новый. А что же делать мне если у меня нет при себе нового электромагнитного клапана?

В этом случае можно немного переделать клапан, для того что бы доехать до ближайшего автомагазина, для этого:

• Сперва снимите электромагнитный клапан с карбюраторного корпуса, после чего извлеките жиклер холостого хода и в том месте где показано на фото, отломите часть запорной иглы.

• Когда часть будет отломлена установите жиклер на свое место и установите клапан в корпус карбюратора, подсоединив к нему при этом колодку с проводами. После этого заведите двигатель и езжайте до ближайшего автомагазина.

При отламывании иглы вы делаете клапан принудительно открытым, в связи с этим может быть проблема с выключением двигателя, то есть после выключения зажигания есть вероятность что двигатель будет некоторое время еще работать. Поэтому перед тем как заглушить двигатель после поездки, дайте ему около «5» минут поработать и только затем выключите зажигание. Сразу же после выключения зажигания, рекомендуется плавно выжать педаль газа до упора!

Схема подключения электромагнитного клапана (ЭМК) карбюратора Солекс

Электромагнитный клапан карбюратора (ЭМК) – исполнительное устройство системы экономайзера принудительного холостого хода (ЭПХХ), перекрывающее своей иглой, по команде блока управления ЭПХХ, отверстие в топливном жиклере системы ХХ.

Тем самым прекращая через нее подачу топлива на режиме принудительного холостого хода (ПХХ), либо после остановки двигателя. Установлен в крышке карбюратора Солекс на стыке воздушного и топливного каналов системы.

Разберемся как он подключен, чтобы в случае его выхода из строя (либо неисправности системы ЭПХХ) быстро найти причину и устранить ее.

На примере ЭМК карбюратора Солекс 21083, что ставится на двигатель 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099.

Схема подключения электромагнитного клапана (ЭМК) карбюратора Солекс?

Схема подключения электромагнитного клапана карбюратора Солекс 21083

Описание работы ЭМК карбюратора Солекс 21083 согласно схемы

С целью сокращения расхода топлива, снижения выброса вредных веществ в атмосферу на режиме принудительного холостого хода (ПХХ) полностью отключается подача топлива в цилиндры двигателя через систему холостого хода карбюратора (СХХ).

Принудительный холостой ход (ПХХ) – режим работы двигателя, при котором автомобиль движется с включенной передачей и не нажатой педалью «газа». Дроссельные заслонки карбюратора при этом полностью закрыты, частота вращения коленчатого вала выше оборотов холостого хода. Принудительный холостой ход наступает при сбросе «газа», переключении передач, движении «накатом» (под уклон).

Для определения наступления режима принудительного холостого хода блок управления ЭПХХ получает два сигнала.

1. Дроссельные заслонки закрыты.

Сигнал поступает от датчика-винта (винт регулировки «количества» топливной смеси). Его контакт касается ребра рычага на дроссельной заслонки первой камеры карбюратора («масса»), если она закрыта. На контакт надет наконечник провода, идущий к блоку управления.

2. Частота вращения коленчатого вала превысила 2000 об/мин.

Сигнал частоты вращения коленчатого вала приходит с вывода «К» катушки зажигания (импульсы в системе зажигания). Это первичная обмотка катушки.

Получив оба сигнала блок управления обесточивает электромагнитный клапан карбюратора и его игла запирает отверстие в топливном жиклере СХХ. Топливо через систему холостого хода не поступает.

Прекращение режима ПХХ определяется блоком если какое-либо из двух условий не выполняется (либо водитель нажал на педаль газа и разомкнул наконечник винта и рычаг дроссельной заслонки, либо обороты двигателя упали ниже 1800 об/мин). В результате блок управления возобновляет подачу топлива через СХХ подав напряжение на ЭМК (ЭМК втягивает иглу вовнутрь корпуса и открывает топливный жиклер СХХ).

Примечания и дополнения

На автомобилях ВАЗ 2108, 2109, 21099 с карбюраторами 2108 и 21081, «низкой» панелью приборов и монтажным блоком 17.3722 (пальчиковые предохранители) электромагнитный клапан подключается аналогичным образом.
