Реле (втягивающее) стартера представляет собой часть стартера, управление которым осуществляется транзитным током замка зажигания. Релюшка регулирует цепную реакцию между токами разной величины (ток от зажигания меньше, чем ток от аккумулятора). Также втягивающее реле принимает непосредственное участие в возникновении момента сцепления двигателя с муфтой.



Схема подключения

Схема подключения

По фото определить где находится релюшка стартера на четырнадцатой модели ВАЗ не сложно. Этот элемент располагается непосредственно на стартере, имеет два провода:

  • Первый красный и тонкий, через него проходит малый ток от замка зажигания;
  • Второй толстый положительный, идет от аккумуляторной батареи.

Как оно работает

Блочная схема

Работает устройство следующим образом:

  • Аккумулятор подает питание на катушку стартера;
  • Катушка действует на якорь за счет воздействия магнитного пола;
  • Якорь двигается и сжимает возвратную пружину;
  • Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
  • Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
  • После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.

Неисправности и их симптомы

Если осмотреть визуально релюшку при его неисправности, вы можете заметить залипшие контакты, следы обугливания на проводке, сгоревшую обмотку, признаки износа.

Поиск несправностей

Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:

  • Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
  • При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
  • Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.

Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.

Где находится предохранитель стартера на ВАЗ 2114?

Как уже говорилось, предохранитель на стартере ВАЗ 2114 не предусмотрен. Возможно ошибку породило подключение стартера через монтажный блок. Но это устройство служит своеобразным распределителем, проводником электрического тока с низким сопротивлением через шины. Вторая причина, заставляющая автовладельцев искать, где расположен предохранитель стартера на ВАЗ 2114, это информация о том, что такой предохранитель имеется у Приоры. И он вместе со вспомогательным реле располагается в монтажном блоке, который, в отличие от ВАЗ Самара.

ваз 2114 реле стартера где находится

Где находится реле стартера на ВАЗ 2114?

У стартера ВАЗ 2114 два реле. Первое – втягивающее, оно смонтировано вместе с пускателем в одном корпусе. Второе реле – вспомогательное. Иногда его ошибочно называют разгрузочным. Это реле находится под приборной панелью, рядом с реле зажигания и реле задних противотуманок. Эта маленькая релюшка попортила кровь не одному автовладельцу, не подозревавшему о ее существовании. Четырехконтактное реле, вынужденное при каждом запуске автомобиля выдерживать нешуточную нагрузку, выходит из строя оно довольно часто, и ремонтировать ее бесполезно. Лучше сразу менять. Когда эта реле выходит из строя, стартер перестает запускаться. В ответ на поворот ключа слышатся только сухие щелчки.

Где находится реле стартера на ВАЗ 2114

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Процесс замены

Для начала отключите минусовую клемму с аккумуляторной батареи. В противном случае вас как следует ударит током. Приятного в этом мало. Плюс это приведет к выгоранию проводки, менять которую будет крайне сложно и долго.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

  1. Отключите минусовую клемму с аккумулятора.
  2. Отключите красную клемму с релюхи. Это провод красного цвета.

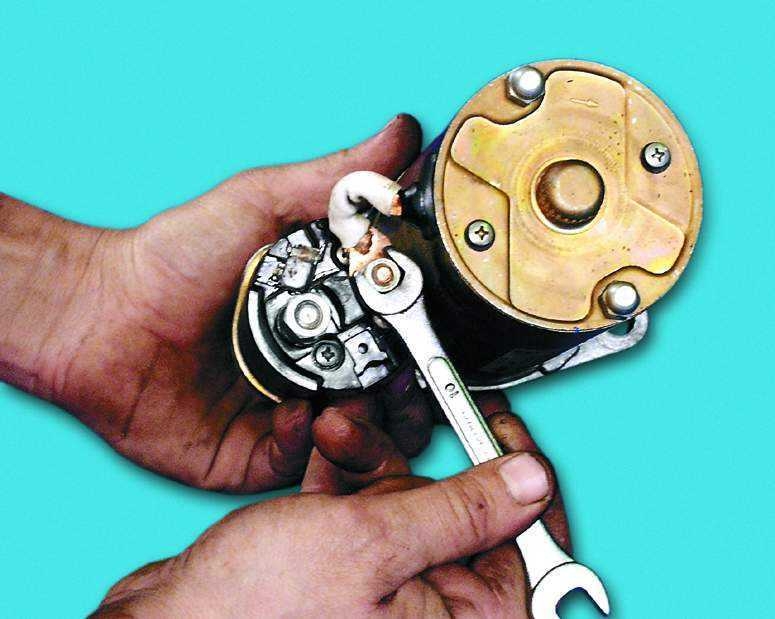

  3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
  4. Снимите контакт, который удерживала эта гайка.
  5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
  6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
  7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
  8. Сердечник релюшки желательно сразу заменить на новый.
  9. Поставьте новое реле.
  10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
  11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Можно сказать, что заменить релюшку на ВАЗ 2114 не так уж сложно. Намного проще выполнить замену неразборного реле, поскольку для его замены достаточно аналогичным образом выкрутить все крепежи, отсоединить контакты.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

 Осмотр и проверка

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

  1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
  2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
  3. Если вы сняли стартер, проверка выполняется несколько иначе:
    1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
    2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
    3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
    4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Отличия между поломкой стартера и реле

Старое устройство

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

  • Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
  • Конструкция устройства имеет медные болты и языковидный элемент;
  • К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
  • При наличии контакта, втягивающее реле щелкает и включается в работу;
  • Если нет, тогда придется отправляться в магазин за новым реле.
Работоспособность стартера можно проверить иначе. Для этого минусовой провод от аккумулятора крепится на массу стартера, а плюсовой провод — на болт (от него идет контакт на втягивающее реле). Если стартер начал крутить, тогда все хорошо. Ваша гипотеза о проблемном реле в очередной раз подтвердилась. Только перед проверкой убедитесь, что сами контакты исправны, они не повреждены. Многие об этом забывают, что приводит к неверным выводам относительно работоспособности двух элементов.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Цена вопроса

Приобрести новое втягивающее реле для ВАЗ 2114 — это не такая уж и большая финансовая потеря. В зависимости от региона и магазина, где вы приобретаете запчасть, ценники могут составлять в пределах 300-600 рублей.
