Инструменты и материалы

Согласно ПДД, действующим сейчас, противотуманки могут выступать в роли альтернативы ближнему свету при использовании днем.

Если грамотно установить и отрегулировать ПТФ, они смогут дополнительно подсвечивать обочину. Так при плохой видимости вы вовремя заметите внезапно выскакивающих пешеходов, животных.

Чтобы провести работу, вам потребуется определенный набор приспособлений.

Элемент Количество
Силовой провод Длину рассчитывают исходя из того, чтобы ее хватило для протяжки от блока предохранителей до каждой ПТФ. Сечение обязательно 1,25 кв.мм.
Широкая клемма Она же мама. Понадобится 4 штуки
Узкая клемма Также мама. Нужна только 1 штука
Клемма с отверстием в центре Она пойдет на массу. Нужно 3 штуки
Реле с колодкой и проводами Требуется один комплект, но для страховки можно взять пару
Кнопка включения ПТФ 1 штучка
Противотуманные фары Две качественные фары

Специально для ВАЗ 2109 можно приобрести полностью собранный, готовый комплект для подключения ПТФ. Его ориентировочная стоимость, которая может несколько отличаться в зависимости от региона и магазина, составляет 1500 рублей.

Купив его, проблем не будет

Купив его, проблем не будет

Устанавливаем противотуманки

Подготовив все необходимое, можно приступать к процедуре сборки новых элементов для вашего автомобиля.

  1. Установите и подключите кнопку, с помощью которой вы будете включать и выключать ПТФ. В этом плане повезло владельцам девятки с высокой панелью, поскольку здесь уже есть штатное место, предусмотренное для противотуманных фар, то есть для их кнопки.
  2. Снимите решетку, которая закрывает динамик, открутите сам динамик и отыщите внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманок и индикатора их включения.
  3. Уберите заглушку с панели, поставьте на ее место вашу кнопку и соедините с электрическим разъемом. Динамик и решетку можно вернуть на свое законное место.
  4. Теперь идем к подкапотному пространству. Вам нужно открутить монтажный блок, или как его еще называют черный ящик. Поднимите крышку, чтобы получить доступ к имеющимся там разъемам.
  5. Далее от вас потребуется провести проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать пока не надо.
  6. Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они располагаются непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.
  7. Вставьте в разъемы ваши подготовленные клеммы, опираясь на предоставленную схему. Если ПТФ на вашем автомобиле нет, то эти разъемы обязательно будут свободными.
  1. Верните разъемы назад с блок предохранителей.
  2. Верните на свое законное место извлеченный монтажный блок.
  3. Реле монтируется на корпус автомобиля, и под используемый крепежный болт обязательно устанавливается масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски, иначе заземление работать должным образом не будет.
  4. Силовые провода соединяются с вашими противотуманными фарами из приобретенного комплекта.

  1. В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключить массу. Контакт с корпусом вашего автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.
  2. Установку сами противотуманных фар можно выполнить за счет просверливания отверстий в металлической вставке. Оптимальное место сверления — около крепежных болтов, которые удерживают бампер.
  3. Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки воспользуйтесь кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.
  4. Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.
  5. Многие допускают большую ошибку, монтируя противотуманки непосредственно на пластиковый бампер. От этого при малейших кочках фары начинает трясти, вы мешаете встречному транспорту. Да и эффективность работы ПТФ при подобной установке стремится к нулевой.
Для установки потребуется: Силовой провод сечением 1,25 кв. мм. Длины провода должно хватать для его протяжки от блока предохранителей до каждой протовотуманки. Клемма широкая (мама) — 4 шт. Клемма узкая (мама) — 1 шт. Клемма с отверстием посередине (масса) — 3 шт. Реле с колодкой и проводами. Кнопка включения ПТФ. Противотуманные фары — 2 шт.

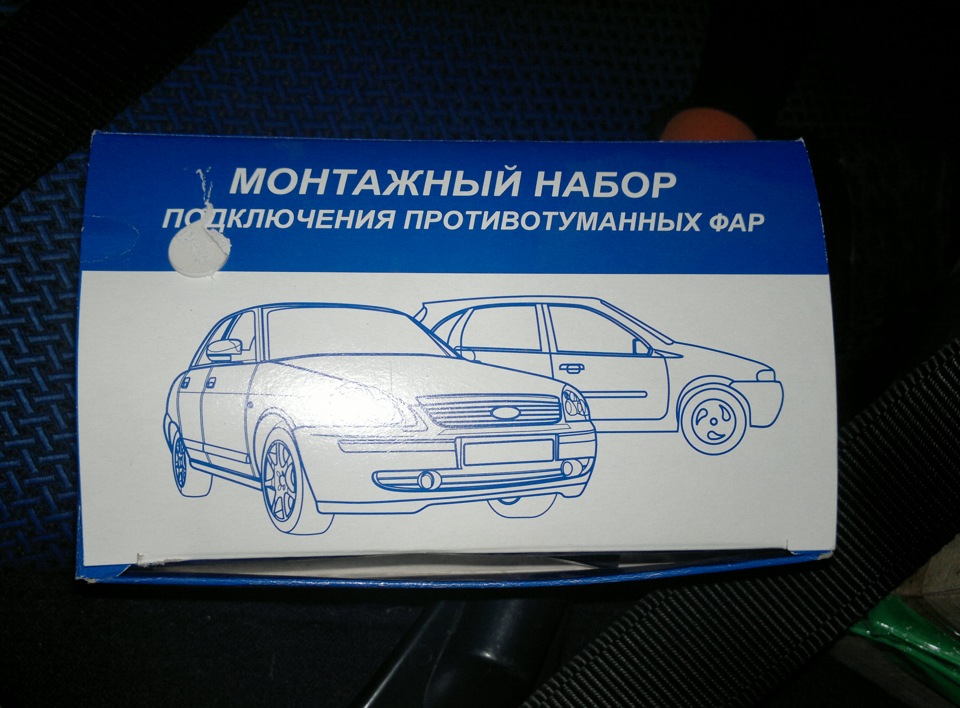

В продаже имеются уже готовые наборы для монтажа противотуманных фар, включающие все вышеуказанные материалы, уже подготовленные к установке:
Если нет возможности приобрести подобный набор для подключения противотуманных фар на ВАЗ 2109, или вы желаете сделать все своими руками, то собираем следующее:
Переходим непосредственно к процессу установки противотуманок на ВАЗ 2109. Устанавливаем и подключаем кнопку. На автомобилях с высокой панелью предусмотрено уже готовое штатное место для неё:
Демонтируем решётку, прикрывающую динамик, откручиваем динамик, и обнаруживаем там два разъёма для подключения кнопки включения противотуманок и индикатора их включения.
Извлекаем заглушку, устанавливаем на её место кнопку, подключаем электрические разъёмы и устанавливаем на место динамик и решётку.
Далее перемещаемся под капот, откручиваем монтажный блок (черный ящик) и приподнимаем его для доступа к разъемам.
Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».
Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».
Вставляем разъёмы обратно в блок предохранителей:
Устанавливаем на место монтажный блок. Прикручиваем реле к корпусу автомобиля, под этот же болт закрепляем его массу, предварительно зачистив место контакта от краски:
Подключаем силовые провода к противотуманкам, также рядом с противотуманной фарой в удобном месте подключаем массу, обеспечивая надежный контакт с корпусом автомобиля:
Закрепить противотуманки можно, рассверлив отверстие в металлической вставке рядом с болтом крепления бампера. На некоторых бамперах есть специальные отверстия для крепления противотуманных фар с помощью кронштейнов, идущих в комплекте с ПТФ. Закреплять их надо жестко, противотуманные фары, закрепленные к пластмассе бампера будут трястись на неровной дороге и при проезде препятствий.
