Пошаговая замена сцепления на ваз 2109 своими руками

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, при том, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Содержание статьи

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска.

Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Чаще всего, причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля.Например, если машина «села» в снегу, а вы продолжаете усиленно газовать, или очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

ключи на 8, 10, 13, 17 мм;
динамометрический ключ, торцовая головка на 8 мм;
домкрат;
ёмкость для слива масла;
смотровая яма или подъёмник.
отвёртка плоская, молоток.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно.

Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:

Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.

А вот установка немного отличается от того процесса, который показан в инструкции:

Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина.
Наживите болты буквально на пару оборотов, но не затягивайте!
Аккуратно начинайте насаживать первичный вал на шлицы в диске.
Потом коробку отодвигаем назад и проводим затяжку болтов на корзине. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место.
После этого можно ставить КПП и затягивать на ней болты.

При замене сцепления без снятия КПП на автомобиле ВАЗ 2109/21099, центровать диск не нужно!

Выбор сцепления

Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.

Комплект Valeo

Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.

Производитель	Особенности
ВИС	Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя
Valeo	Французский производитель, которого активно подделывают на отечественном рынке. Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее. Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках
Luk	Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска
Kraft	Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится

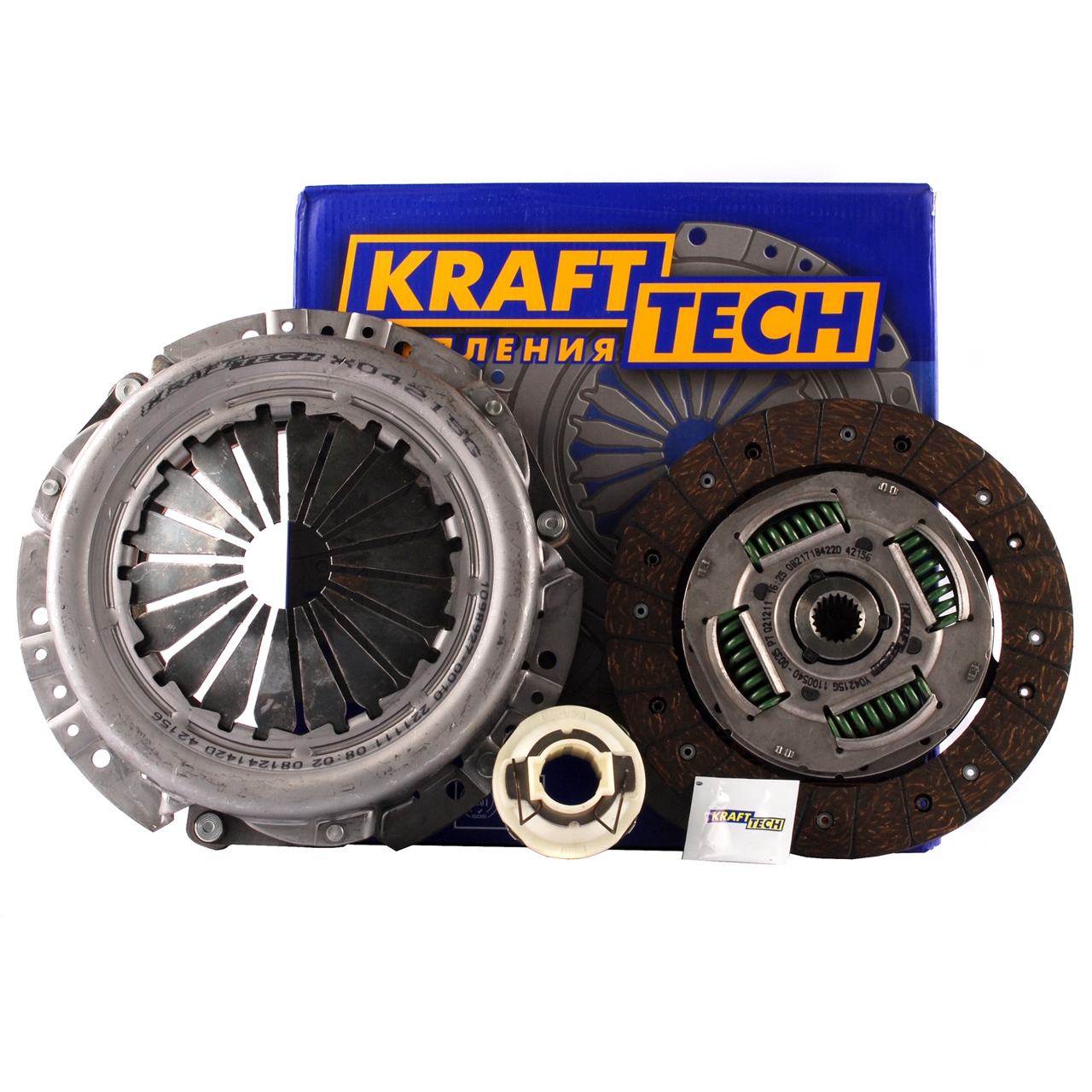

Комплект Kraft

Вне зависимости от качества выбранного комплекта, при неправильной установке или по причине грубой эксплуатации автомобиля, ресурс сцепы никак не сможет дотянуть до заявленных производителем. Потому водите свою машину соответствующим образом.

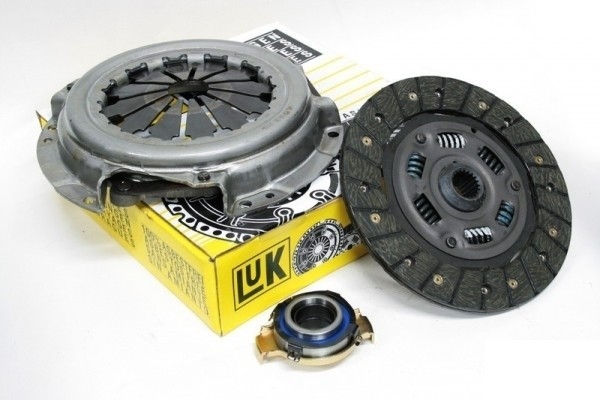

Комплект Luk

Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

Аналоги:

Fenox PP60004C3 — 1369 руб.
БелМаг BM.3792 — 1114 руб.
Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления ставить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

Аналоги:

Valeo PHC LD-03 — 1060 руб.
Sachs 1861 696 146 — 1458 руб.
Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

Аналоги:

Pilenga PC-P 2108 — 360 руб.
Luk 500 0439 20 — 1156 руб.
Fenox TP2116C3 — 345 руб.

1. Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

2. Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

3. Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

4. Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

5. Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

6. Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

7. Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

8. Крепление шаровой опоры без привода переднего колеса.

9. Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

10. Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

11. Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

12. Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

14. Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

15. Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

16. Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

17. Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

18. Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

19. Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

Сцепление «ведет». Мощность мотора падает.
Наблюдается пробуксовка узла или происходит неполное включение.
При переключениях передач слышны щелчки.
Происходит самостоятельное выключение сцепления.
Замечается вибрация при нажатии педали сцепления.

В каждом из вышеперечисленных случаев рекомендуется провести частичное обслуживание или выполнить замену рассматриваемого узла.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Замена сцепления ВАЗ 2109 — пошаговый фотоотчет

Заезжаем на яму и затягиваем ручник.
Далее необходимо отсоединить «минус» от аккумулятора.
С левой стороны снимите брызговик двигателя.
Используя зубило, необходимо расконтрогаить, а после открутить ступичные гайки с обоих передних колес.
Установите домкрат под левое колесо, поддомкрчиваем и снимаем его.
Далее, открутите два болта крепления шаровой опоры и выведите привод из ступицы.
Открутите два верхних болта крепления коробки, вместо них закрутите болты крепления ГБЦ от ВАЗ 2108.
