Ремонт задней балки на ваз 2109 и её модернизация своими руками

Задняя балка ВАЗ 2109 — вещь ненадежная, и у владельцев этого авто может возникнуть большое количество причин, чтобы ее снять. Например, владелец транспортного средства может услышать непривычные шумы: скрежет металла, тихие удары и др. Эти «спецэффекты» будут слышаться в задней части ВАЗ 2109. Звук может иметь как постоянный характер, так и возникать изредка, например, при неровностях на дороге.

Задняя балка ВАЗ 2109: 1 — резинометаллический шарнир; 2 — кронштейн крепления рычага задней подвески; 3 — кожух амортизатора; 4 — буфер хода сжатия; 5 — крышка кожуха; 6 — опорная шайба; 7 — подушки амортизатора; 8 — распорная втулка; 9 — амортизатор; 10 — изолирующая прокладка; 11 — пружина задней подвески; 12 — соединитель рычагов; 13 — рычаг балки задней подвески; 14 — кронштейн крепления амортизатора; 15 — фланец; 16 — втулка рычага

Содержание статьи

Оторвавшаяся задняя балка и её ремонт

В процессе очередного наваливания с ускорением в повороте услышал посторонние звуки доносящиеся из багажника…это вырвало балку от лонжерона…

тотально разбираем аскетичный салон

боковины тоже

вскрываем из салона полость лонжерона под задним сиденьем

удаляем всю труху, обрабатываем цинкарем

из подходящего 4х мм металла вырезаем пластинки

ввариваем по очередно

вторая

третья пластинка в кадр не попадает, но ее варить понятно куда.

ввариваем треугольник на внутрянку заднего крыла.

Связываем с трубой в пороге отрезком 50 уголка

накрываем латкой, так как резы болгарки латать очень долго

это та, которая в качестве усилителя используется

вскрытый слева порог

режем уже точнее, опыт есть

карта реза

снова цинкарь и кисть идут на помощь

шаблон тот же, зеркально развернуть

связывающая пластина до усилителя порога

площадка на внутрянке крыла

и распорочка, связывающая оба порога

искренне считаю, что так делать быстрее, нежели корячится под машиной, и варить потолочное положение к и без того уставшим гниленьким лонжеронам.использовался как обычно РДС.

Усиленная задняя балка на ВАЗ 2109 своими руками

Спокойно мне не сиделось, захотел я доработать заднюю подвеску. Независимая подвеса отпала сразу из за стоимости 27500 автопродукт, судя по цене её сняли F1 или она из вибраниума с которого отец Тони Старка хотел сделать щит ))). Балка с растяжками вот то что мне нужно подумал я, НО опять ЦЕНА и подружка ЖАБА отговорила от необдуманных поступков.

Посмотрев на конструкцию усиленной балки и облазив сеть решил сделать её сам. Для этого купил 2 реактивные тяги от жигулей, 4 болта и гайки. На работе не снимая балку с машины взял рулетку, всё разметил и вперед. Уши для рычагов выпилил из 3 мм листа,

Разметка середины балки.

Просверлил центральные кронштейны.

Вот они уже на месте.

С боковыми было по сложнее их сверлил по очереди 1 внутренний его приварил и через него размечал наружный.

Примерка

Всё на медную смазку.

Балка готова.

Прут (стабилизатор) не установил пока так покатаюсь. Хотел сделать тяги с регулировкой но это в следующий раз.

Теперь о результате: машина стала собранней, повороты и перестроение проходит лучше в колее уверенно держит дорогу, может это опять плацебо но мне нравится))).

Штанга реактивная 2101-07 большая поперечная 2х280 560 р.
Болт м12х70х1,25 крепления реактив. штанги 2101-07 4х20 80 р.
Гайка м12х1,25 с нейл. кольцом 4х10 40 р.

На всё про всё не торопясь у вас уйдет 2 часа. На этом пока всё…

Замена сайлентблоков задней балки на ВАЗ 2109

Для замены вам потребуется:

Новые задние сайлентблоки;
Небольшой деревянный брус;
Устройство для запрессовки сайлентблока (можно выполнить работу и без него);
Рожковые ключи;
Торцевые ключи;
Накидные ключи;
Молоток.

Демонтажные работы

Когда все готово, можно приступать к работе.

Установите автомобиль на ровную площадку в гараже над ямой или эстакадой. Под колеса обязательно поставьте противокатные упоры, башмаки. Все ради вашей безопасности.
Заднее колесо лучше снять, чтобы было удобнее работать.
А вот снимать заднюю балку вовсе не обязательно. Только усложните себе работу лишними демонтажными процессами.
Слева со стороны водителя располагается тяга регулятора давления в задних тормозах. В процессе работы он будет вам мешать, потому советуем снять. Делается это путем извлечения фиксирующей скобы тяги и тросика ручного тормоза. Последний вы достанете с правой стороны из крепления.
Открутите гайку с болта ключом на 12, который удерживает заднюю балку на кронштейне. При этом могут возникнуть проблемы. Наденьте торцевой ключ на вороток, чтобы увеличить рычаг воздействия на крепеж. Болт извлекайте, поднимайте автомобиль домкратом и отводите балку вниз. Она выйдет таким образом из проушины. Не переусердствуйте, чтобы не повредить расположенный рядом тормозной шланг. Если слишком сильно надавить на монтировку при смещении проушины, вы рискуете оборвать шланг.

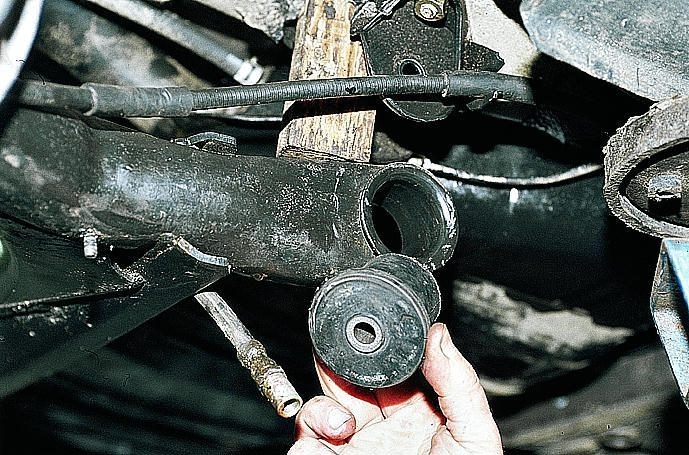

Возьмите заранее подготовленный деревянный брусок, вставьте его между кузовом и балкой. Сделать это нужно так, чтобы балка оказалась ниже проушины.
С помощью молотка и выколотки (обычная металлическая трубка подойдет) выбейте старые изношенные втулки. Кстати, если вы столкнетесь с таким понятием как «грибки», не переживайте. Так автолюбители часто называют эти втулки из-за внешнего сходства.
Зачистите посадочное место от накопившейся грязи, образовавшейся ржавчины. Обязательно смажьте участки мыльным раствором. Без него новые сайлентблоки запрессовать будет проблематично. Либо возьмите простое моющее средство для посуды. Ни в коем случае не смазывайте посадочные места солидолом или маслом, поскольку эти вещества вскоре начнут разъедать элемент.

Теперь запрессовывает новые элементы. В идеале у вас должен быть специальный инструмент для запрессовки. Если его нет, воспользуйтесь обычным молотком.
Достаньте деревянный брусок.
Вооружившись вторым домкратом, поднимите балку и вставьте на место крепежный болт, затяните гайкой.
Установите на место заднее колесо, опустите на землю автомобиль.
