Фильтр салона ваз 2109 его замена и выбор фильтра

Содержание статьи

Фильтр салона для ВАЗ 2109

Сегодня мы решим проблему которую упустили «инженеры конструкторы» при проектировании автомобилей серии 2108 — 21099.

В данных автомобилях отсутствует салонный фильтр а значит это пыль и неприятные запахи в салоне и + к этому дорожный мусор в виде листьев и т.д. в воздуховоде отопителя авто, многие умельцы решили данный вопрос установкой «адаптера» — самодельного приспособления под фильтр салона от ВАЗ 2110.

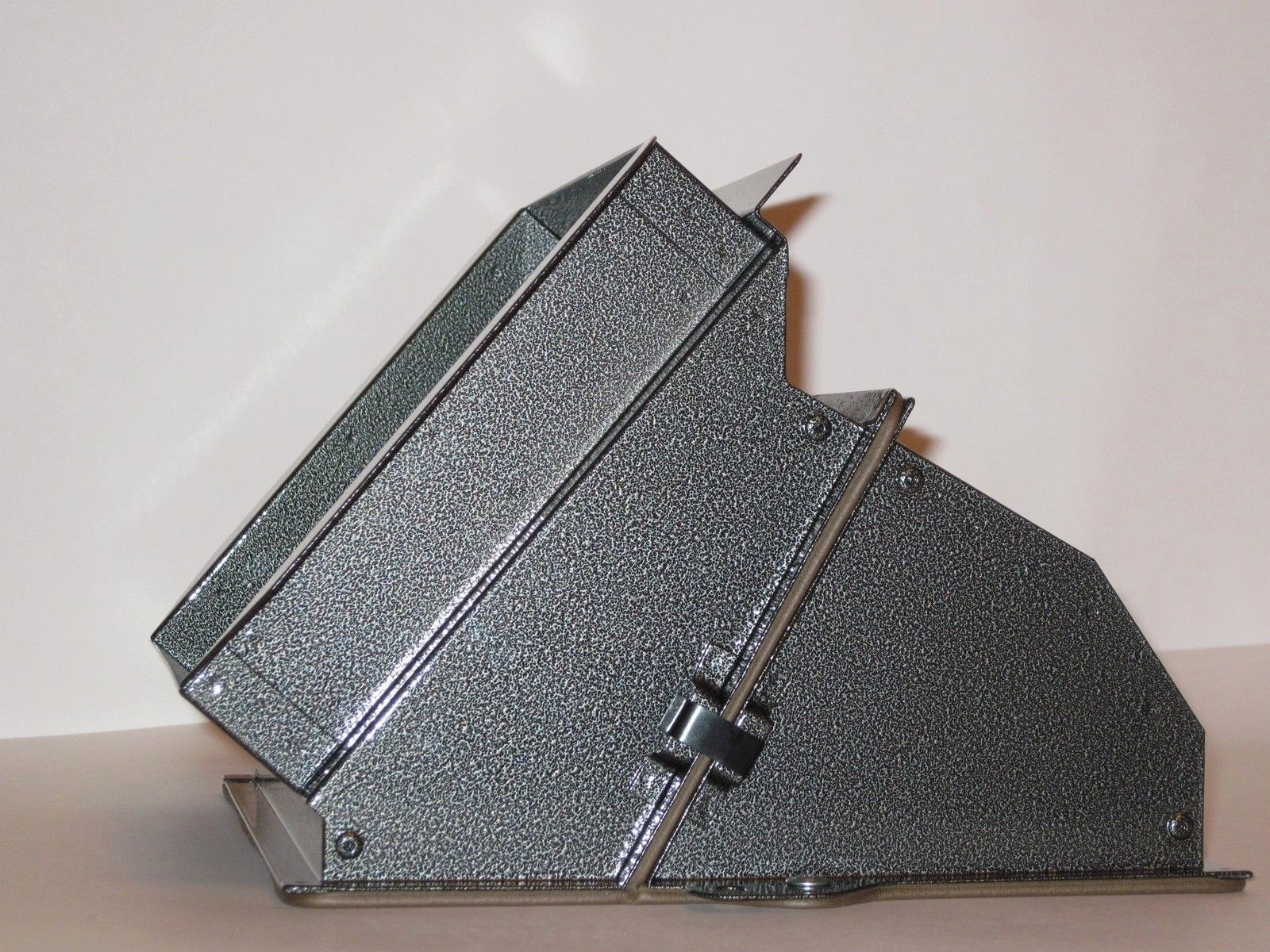

Адаптер для ВАЗ 2108 — 2115 под фильтр салона от ВАЗ 2110

Но изучив конструкцию последних моделей ВАЗ 2115, можно заметить, что на данных авто уже решена данная недоработка, способом установки фильтра салона на стандартный «заводской» защитный кожух.

Схема — система вентиляции и отопления

Так тогда зачем выдумывать «велосипед» когда все уже придумали за нас, нет необходимости отдельно изготавливать или покупать адаптер (переходник) под фильтр салона от «десятки», достаточно выбрать подходящий фильтр от ВАЗ 2115.

В продаже можно встретить различные по конструкции фильтра каталожный номер которого 2115-8122005, но нам подойдет.

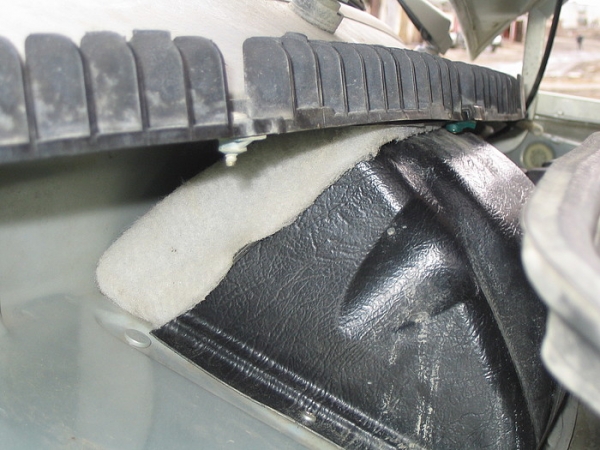

именно такой фильтр салона

так как его конструкция при установке фильтра на защитный кожух исключает возможные щели в отличии от

других фильтров

Место установки, крепления защитного кожуха к кузову авто нужно промазать водостойким герметиком или силиконом, дабы исключить попадание воды в салон авто.

Салонный фильтр ВАЗ 2109: где находится, замена

В штатной комплектации ВАЗ 2109 салонный фильтр отсутствует. Воздух напрямую захватывается вентилятором печки из коробки воздухопритока.

Из-за этого отопитель набивается крупным мусором, например, опавшими сухими листьями. Более мелкие частицы беспрепятственно попадают непосредственно в салон. Дорожная пыль и пыльца оседают на панели приборов и других элементах внутри машины, а водителю и пассажирам приходится дышать не фильтрованным воздухом.

Для решения проблемы часть автовладельцев надевают на кожух вентилятора печки пластиковую решетку с небольшим фильтрующим элементом. Такой очиститель от ВАЗ 2115 плохо борется с загрязнениями и быстро забивается. Поэтому большинство автовладельцев изготавливает самостоятельно или приобретают уже готовый специальный адаптер. В него вставляется обычный или угольный салонный фильтр от другого транспортного средства. В результате водителю требуется лишь периодически продувать и менять фильтрующий элемент.

Артикул и стоимость фильтра на ВАЗ 2109

Наиболее простым вариантом очистки воздуха является установка пластиковой решетки с фильтрующим элементом. Она крепится в месте захвата воздуха вентилятором. Данный фильтр штатно используется на более старших поколениях ВАЗ, например, 2114 и 2115. Цена за такой расходник составляет около 100 рублей, но и эффективность очистки воздуха у него крайне низка. При этом фильтр очень быстро забивается и ему часто требуется замена.

Если автовладелец установил адаптер, то фильтрующий элемент выбирается в соответствии с посадочным местом.

Наиболее часто подходят расходники с каталожными номерами:

11180-8122010-00;
11180-8122010-03;
11180-8122010-01;
11180-8122010-82;
11180-8122010-08.

Артикул применяемого салонного фильтра может отличаться в зависимости от посадочного места в адаптере. Стоимость расходников колеблется в районе 300-500 рублей. Более подробно ознакомиться с возможными вариантами фильтрующих элементов можно в нижеприведенной таблице.

Таблица — Подходящие для ВАЗ 2109 салонные фильтры

Фирма	Артикульный номер	Примерная стоимость, рубль
Bosch	1987432230	490-610
Lynxauto	LAC1906	270-330
Shafer	SA933	250-290
Patron	PF2265	160-230
Champion	CCF0419	390-550
Mann-Filter	CU26004	480-530
WIX	WP2000	440-500
Alpha-filter	AF5011	300-350
AG	AG5011	240-280
Alco	MS6405	180-190
TSN	9723	100-150
Pilenga	FAP1118	140-190

Расположение салонного фильтра

Штатный фильтр от 2114 и 2115 устанавливается на ВАЗ 2109 на кожух вентилятора печки. Он крепится в месте забора воздуха. При его установке существенно падает поток воздуха из дефлекторов печки. При этом фильтрующий элемент эффективен только от крупных частиц.

В случае применения адаптера он устанавливается в моторном отсеке. Обычно автовладельцы размещают его поверх места забора воздуха.

Периодичность замены

Установленный на ВАЗ 2109 салонный фильтр постепенно забивается, поэтому со временем возникает необходимость продуть его или поменять на новый. Ресурс расходника напрямую связан с внешними факторами окружающей среды. В среднем фильтрующий элемент подлежит замене каждые 30 тыс. км.

В некоторых случаях рекомендуется сократить периодичность, например, если:

машина много ездит по пыльным грунтовым дорогам;
в воздухе присутствует большое количество песка и инородных частиц;
дорога пролегает через местность с обильным количеством пыльцы.

Описание установки адаптера и замены салонного фильтра

Установка адаптера и замена салонного фильтра выполняется согласно пошаговой инструкции, которая представлена ниже.

Изготовить макет.

Из металла вырезать составляющие элементы.

Согнуть элементы согласно макету.

Скрепить элементы между собой путем сварки, пайки или резьбовыми соединениями.

Герметизировать адаптер. Для этого его следует обклеить поролоном или резиной.

Установить фильтр в адаптер.

Установить адаптер с фильтром на автомобиль.

Для замены необходимо изъять старый фильтрующий элемент из адаптера и, очистив посадочное место, установить новый расходник.

Простой но полезный тюнинг. Устанавливаем салонный фильтр в ВАЗ 2109

Все, кто владел таким прекрасным автомобилем как ВАЗ 2108 (и его кузовными модификациями), знакомы с проблемой, когда из воздуховода печки постоянно летит пыль, мелкий мусор и листья. Сюда-же можно отнести недочет, когда листья набиваются под крыльчатку двигателя печки и последняя издает разные неприятные звуки. Владельцы борются с такой проблемой по-разному, кто-то натягивает сетку на воздухозаборнике печки (которая, кстати, не помогает от пыли), а кто-то и вовсе «забивает» на этот недочет конструкции, живя по принципу «не мешай технике работать». Я встречал и тех и других автолюбителей, но недавно я увидел действенный и НЕ колхозный способ решения этой проблемы, который, к тому-же, не сильно дорого стоит!

Итак, АДАПТЕР САЛОННОГО ФИЛЬТРА от 2110. Цена его отличается, в зависимости от производителя и региона, но как правило, держится в районе 1000р. Он представляет из себя продукцию, как правило, выполненную на высоком уровне, которая не требует доработок и монтируется без проблем, вместо штатной пластиковой крышки. Так-же стоит упомянуть, что такую «коробку» можно изготовить и самому, тем более, что в сети достаточно чертежей и размеров, но далеко не каждый захочет за это браться, по этому я описываю только «около-заводские» варианты.

Для его установки нужно только снять заводскую пластиковую подкапотную крышку печки и установить наш переходник на штатные места. После установки в переходник устанавливается фильтр салона от 2110, (для автомобилей после 2003 г.в.), желательно угольный, для лучшего эффекта. Далее остается только радоваться отсутствию задуваемой пыли и надоедливых листьев.

Замена салонного фильтра на ВАЗ 2109 — еще один способ

Задача салонного фильтра заключается в очистке поступающего снаружи воздуха от всевозможных загрязнений, пыли, запахов. Каждый современный автомобиль оснащается подобным компонентом. А вот ВАЗ 2109 заводом фильтра лишен.

В автомобилях ВАЗ 2109 воздуха поступает через коробку воздухопритока в вентилятор печки. Из-за этого отопитель регулярно загрязнен листьями, всевозможным мусором, которого на дороге хоть отбавляй. Мелкие частицы попадают непосредственно в салон. И этим приходится дышать водителю, пассажирам.

Цель – чистый воздух в салоне

Как решить проблему

Очевидно, что загрязненный воздух внутри салона ВАЗ 2109 — это серьезная проблема для автовладельцев. В такой ситуации оставлять все как есть нельзя. Нужно предпринять меры для устранения такого недостатка.

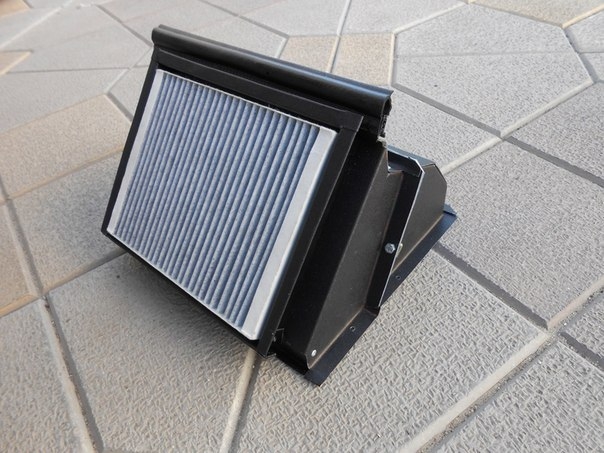

Специально для девяток разработали адаптер — это аналог салонного фильтра, представленный в виде решетки из пластика с закрепленными на ней фильтрующими элементами. Установка осуществляется на кожух вентилятора отопителя на участке, где происходит забор воздуха.

Многие считают, что монтаж адаптера является полноценной заменой стандартного салонного фильтра. Но как можно полностью заменить то, чего в машине нет?! Это своего рода доработка, которая приведет к сужению потоков воздуха, поступающих из дефлекторов печки. Такая мера защитит от крупного мусора, то есть мы получаем антипылевой компонент.

К положительным качествам адаптера можно отнести его доступность, эффективное противодействие пыли, защиту от накопления отложений на приборной панели, обивке, стеклах.

Самым главным достоинством адаптера для салонного фильтра является возможность обеспечить водителя и его пассажиров возможностью дышать чистым воздухом.

Признаки для замены

Если фильтр загрязнился, забился, он больше не сможет защищать от пыли, грязи, неприятных запахов внутри автомобиля. Плюс изношенный фильтрующий элемент негативно влияет на двигатель вентилятора печки, он быстрее изнашивается.

Все это говорит о необходимости своевременной замены устройства. Если этого не сделать, вы рискуете развить аллергию, а также вскоре потратиться на ремонт других узлов, которые непосредственно зависят от состояния салонного фильтра.

Признаки неисправности	Особенности
Снижается поток воздуха	Обнаружить это можно на практике. Если поток воздуха стал заметно меньше, это послужит причиной плохого охлаждения в летнюю пору и неэффективного прогрева зимой. Чаще всего начинает запотевать лобовое стекло в зимний период
Цвет	Некоторые фильтры имеют белоснежные фильтрующие элементы, потому внешне по ним не сложно определить, что устройство загрязнилось и требует замены. Но большинство современных изделий имеют пропитку из активированного угля, из-за чего характеризуется серым окрасом. Потому ориентироваться исключительно на цвет фильтрующих элементов не всегда актуально
Срок эксплуатации	Как такового конкретного ресурса у фильтра нет. Все зависит от условий эксплуатации, особенностей дорог, по которым вы передвигаетесь. Но на практике менять устройство рекомендуется по мере его загрязнения или же не реже 2-3 раз за год

Если после замены фильтра неприятные запахи внутри салона все равно продолжают поступать, можно использовать химические составы, которые заливаются в систему и принудительно выводят грязь. Если это не помогло, придется полностью разобрать систему, вручную зачистить и обратно собрать.

Установка

На самом деле установить адаптер салонного фильтра на автомобиль ВАЗ 2109 достаточно просто. Тут самым главным является заполучить адаптер. Некоторые изготавливают его своими руками, другие же приобретают в автомагазинах или через Интернет. Решайте сами, как вам удобнее поступить.

Адаптер устанавливается на место штатного кожуха мотора печки. Чтобы монтировать устройство подойдут имеющиеся отверстия для крепежных элементов.
Конструкция адаптера включается два компонента, что позволяет без особого дискомфорта установить узел в условиях ограниченного пространства.
Вовсе не обязательно при монтаже адаптера демонтировать салонный вентилятор.
Поднимите капот, открутите саморезы, которые удерживают жабо.
С козырька аккуратно снимите бортик жабо.
Снимите резиновый уплотнитель. Он располагается на перегородке, отделяющей моторный отсек от коробки воздухопритока.
Открутите все саморезы, на которых держится заводской кожух вентилятора отопителя.
Снимите кожух. Больше он вам не потребуется.
Сначала установите заднюю часть конструкции адаптера. Крепежи остаются те же.
Далее устанавливается передняя часть устройства.
С помощью крепежных скоб конструкция соединяется воедино.
Бортик жабо верните на место.
Адаптер зафиксируйте с помощью саморезов на имеющиеся крепежные отверстия.
На бортик наденьте резиновый уплотнитель.
Вставьте в установленный адаптер фильтра.

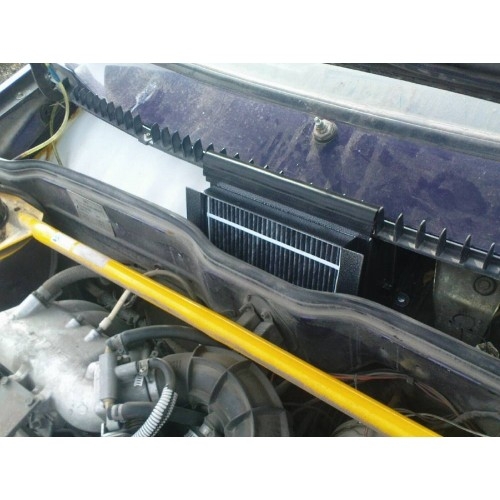

Результат установки

Остается только проверить, как будет работать новая система очистки воздуха в салоне. Для этого необходимо проехать несколько километров, ощутить новые запахи, а точнее их отсутствие в машине.
