Имеется автомобиль ВАЗ 2109 карбюратор, на холодную заводится с пол тычка, компрессия везде 11 очков, карбюратор настроен как положено (я карбюраторщик), стоит поездить по городу, остановится у магазина скажем и оставить на минут 15 авто, приходя уже можно и не запустить двигатель пока температура не упадёт до примерно 60 градусов и то при прокрутке стартером кое как подхватывало, но заведя спокойно можно продолжать движение.
Дальше хуже, при прогреве до 95 градусов припарковался и ушел в магазин на 30 минут, далее придя не смог запустить автомобиль, даже оставив его на улице на пару часов он не смог завестись.
Перебирая все варианты: карбюратор сразу отпал ибо я лично его перебирал и настраивал и уверен в его работоспособности, бензин поступает, искра с катушки есть, далее решил прочитать что люди пишут на форумах я собрал полезную информацию.
Если вы проверили провода, свечи, крышку, распределитель и не знаете куда дальше копать.
Проверка очень простая и надежная.
Нам понадобится небольшая лампа накаливания скажем повортника или салонная из плафона, три провода длины примерно по 15 см, ключ или головка на 8мм.
Изготавливаем простую контрольную лампу просто примотав на два конца по проводу.
Фото для примера самодельной контрольной лампы
Приступаем к диагностике:
1. Снимаем минус с АКБ.
2. Отсоединяем колодку от коммутатора.
Отсоединяем колодку
3. Подсоединяем минус к АКБ.
Нумерация контактов справа налево!
4. Вставляем один конец провода контрольной лампы в первый контакт колодки коммутатора (напоминаю что нумерация в колодке справа налево!), включаем зажигание и вторым концом провода касаемся массы кузова — лампа должна гореть (питание от катушки приходит).
5. Не вынимая провод из первого контакта колодки, вторым концом нашей контрольки касаемся второго контакта в колодке — лампа должна гореть ( масса или он же минус есть).
6. Вставляем один провод контрольки в средний или 4 контакт колодки и вторым концом контрольки касаемся массы — лампа горит (плюс приходит).
Таким образом мы убедились что коммутатор получает питание.
7. Выключаем зажигание и отсоединяем минус от АКБ.
8. Вставляем колодку в разъем коммутатора.
10. С катушки зажигания снимаем низковольтные провода и в их разрыв подсоединяем нашу контрольку.
Вот с этих контактов снимаем провода
11. Подсоединяем минус к АКБ и включая зажигание смотрим на котрольку — лампа должна загореться на секунду и выключится (коммутатор запитался и отключил подачу напряжения на катушку, так и должно быть).
На этом моменте месяц назад у меня не горела лампа (сгорел коммутатор) — заменил коммутатор и лампа загорелась.
12. Оставляем контрольку и включенное зажигание, снимаем колодку с датчика холла на распределителе зажигания и берем третий провод и один конец вставляем в средний контакт колодки датчика.
Вот сам датчик холла
13. Вторым концом провода (который мы вставили в колодку датчика холла) касаемся как бы вскольз (быстро) массы кузова или двигателя и лампа контрольки должна загореться на секунду и погаснуть, далее можно быстро касаться снова массы и при каждом касании лапочка должна моргать сразу после касаний — коммутатор получает сигнал от колодки датчика холла и дает импульсы катушке зажигания, то есть проводка от катушки до коммутатора и до колодки датчика холла исправна.
Схема для понимания
Далее путь прост: можно менять датчик холла.
Свечи, ВВ провода, крышка, бегунок распределителя, катушка, коммутатор, проводка исправны, остается только датчик холла.
Я на 100% сам себя проверил что виноват именно он:
Имея такое устройство как АЗ-1 (аварийное зажигание).
Рекомендую иметь в автомобиле на всякий случай
Подключил его в колодку датчика холла и автомобиль запустился с пол тычка (учитывая что перед этим я раз 10 крутил стартером и порядком залил свечи бензином), но даже это не помешало двигателю запустится и спокойно прокатится вокруг дома, для эксперимента вставил обратно колодку в датчик холла — двигатель не запускается, вот и виновник моих проблем — Датчик Холла.
Содержание статьи
Почему ВАЗ 2109 (Карбюратор) не заводится на горячую
Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом не редко возникают ситуации, когда двигатель не удается завести вовсе, либо он плохо заводится на горячую.
На решение такой проблемы вряд ли уйдет несколько минут. Потому первым делом подготовьте себя морально, настройтесь на длительную работу со своим карбюратором.
Полезные рекомендации
Если не удается завести карбюраторный мотор, попробуйте выполнить несколько действий. Так вы можете найти ответ, почему двигатель не заводится.
- Поднимите капот, осмотрите визуально состояние вашего карбюраторного силового агрегата.
- Посмотрите, надежно ли закреплены все провода, клеммы. Отошедшая клемма или провод не редко становились причиной необдуманных решений и существенных финансовых затрат на ремонт, которых на практике можно было избежать.

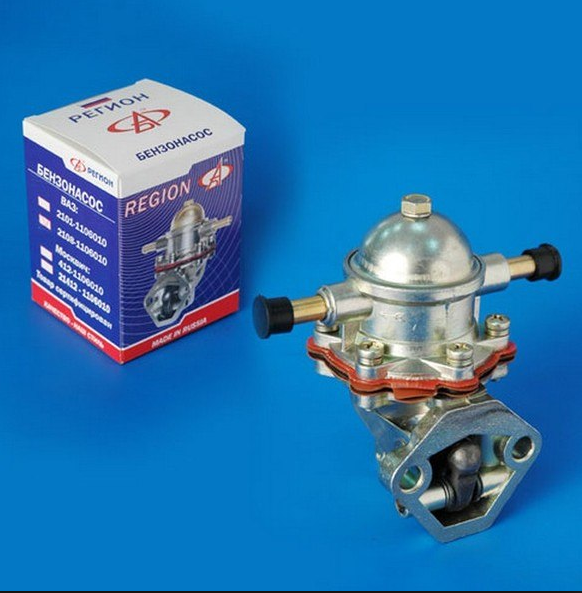

- Оцените состояние топливного насоса. Не редко причиной ухудшения при попытках завести машину или отказа в работе является перегрев бензонасоса. Пощупайте его. Если слишком горячий, вероятность выхода его из строя высока. Лучше заменить.
- Параллельно проверьте состояние фильтров, масла. Возможно, их давно пора поменять, а вы все тяните с этим.
Глохнет на ходу
Если автомобиль глохнет во время движения, вам необходимо:
- Проверить состояние датчика Холла на карбюраторе;
- Оценить текущую работоспособность коммутатора;
- При необходимости оба элемента заменить;
- Если после того, как машина на ходу заглохла, возникают проблемы при попытках завести мотор, продуйте топливные трубки;
- Не получив ответ при визуальном осмотре и проверке трубок, контактов, прочих доступных компонентов, придется разбирать карбюратор для поиска причины;
- Обязательно отрегулируйте карбюратор. Достаточно часто такая мера позволяет устранить все проблемы. Но своими руками делать это не стоит. Обратитесь к проверенному карбюраторщику.
Карбюратор глохнет на холостых оборотах
Если ваш карбюратор не заводится, постоянно глохнет на холостых, вы столкнулись с достаточно обыденной ситуацией для карбюраторных ВАЗ 2109.
Вот перечень мер, которые вы можете предпринять своими руками с карбюратором:
- Замените иглу;
- Прочистите жиклеры в электромагнитном клапане;
- Замените датчик холостого хода, если обнаружили в нем неисправность;
- Чтобы избавиться от залипания игольчатого клапана, из-за которого частенько карбюратор не заводится на горячую, попробуйте надеть на него пружинку. Это народное средство, которое, как ни странно, помогает;
- Проверьте состояние электроклапана, блок его управления, проводку. Убедитесь в наличии щелчком в нем. Если они отсутствуют, элемент идет под замену. Хотя можно попытаться его отремонтировать.
Пошаговая инструкция
Соблюдая определенную последовательность в своих действиях, вы в итоге сумеете своими силами определить, почему двигатель не заводится или возникают с этим проблемы.
| Этап ремонта | Ваши действия |
| Поверните ключ зажигания, проверьте стартер
|
Если ключ поворачивается, стартер крутит, тогда причина точно не в этом. Даже если мотор не заводится. Отказ в работе стартера говорит о необходимости его замены |
| Проверьте уровень топлива в баке | Ориентироваться только на показания датчика не стоит. Он порой обманывает. Не раз было так, что автовладелец облазил практически всю машину, перебрал карбюратор, а в итоге оказалось, что просто закончилось топливо. Пусть это смешно, но самому убедиться в наличии топлива в бензобаке все же стоит |
| Убедитесь в наличии искры | Извлеките любую из свечей зажигания, подключите к высоковольтному проводу и прикоснитесь к массе (двигателю). Вам потребуется напарник, который будет сидеть за рулем и крутить стартер. Если искра на наконечнике появляется, все хорошо. Ее нет? Винив блок коммутации и меняем коммутатор на новый. |
| Проверьте искру на центральном проводе от катушки | Применяется аналогичный свече зажигания метод проверки. Если искры при этом не обнаружится, скорее всего, вышла из строя катушка. Замените элемент |
| Оцените состояние системы питания | Если сейчас морозы на улице, в бензине может оказаться вода, превратившаяся в итоге в лед. Чтобы проверить это, откройте воздушный клапан и нажмите несколько раз на кнопку топливного насоса. Появившиеся звуки булькания говорит о том, что бензин идет на карбюратор. Отсутствие булек не позволит завести карбюратор на холодную, поскольку топливо частично замерзло. Тут придется поменять бензонасос |
| Фильтр тонкой очистки | Посмотрите на состояние фильтра. Если на нем появились трещины, повреждения и прочие видимые дефекты, элемент придется заменить |
| Шланги подачи бензина | Убедитесь, что шланги, подающие бензин от насоса к двигателю целые. В случае дефектов, повреждений, трещин они обязательно меняются на новые |
| Свечи зажигания | Мы уже проверили искру. Теперь выкрутите все свечи, осмотрите их на предмет наличия следов нагара. Если свечки оказались черные от нагара, залились бензином, чистить агрегаты с помощью обычной наждачной бумаги не имеет смысла. Эффекта нужного вы не достигните. Единственное решение по восстановлению — накаливание их на газовой плите. Если не хотите опробовать такой метод, просто установите новый комплект качественных свечей зажигания |
| Высоковольтные провода трамблера | Снимите их, проверьте на предмет целостности, отсутствия повреждений. Если таковые имеются, покупайте новый комплект и устанавливайте на автомобиль |
| Крышка трамблера | Наличие внутри нее сколов, опаленных контактов говорит об износе, потере функциональности. Выход один — поменять устройств. Одновременно с крышкой стоит поменять бегунок |
| Датчик Холла | Достаточно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он удерживается на трамблере двумя болтами. Открутите крепежи, отключите провода и поменяйте старый датчик на новый. Соберите все обратно, проверьте работоспособность карбюратора |
| Расположение высоковольтников трамблера | Не редко невнимательные мастера или малоопытные умельцы, ремонтирующие свою машину самостоятельно, допускают ошибки при обратной сборке трамблера. У высоковольтных проводов должно быть определенное подключение. Провод, помеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке далее идет 2 цилиндр, потом 4, и только затем 3. Перепутав расположение, автомобиль начнет дико троить или вообще завести карбюратор вы не сможете |

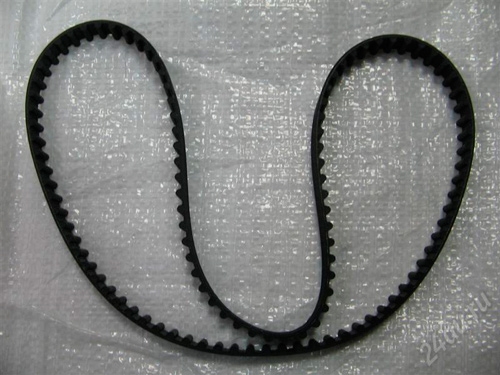

| Ремень ГРМ | Найти ремень газораспределительного механизма можно слева под кожухом. Снимите его, оцените состояние зубцов ремня. Если они частично стесались, отпали, лучше заменить ремень на новый. Также не исключено, что на 1,3-литровом моторе прогнуло клапана. Такой вопрос решать своими силами настоятельно не рекомендуется |
Если поэтапная проверка каждого узла автомобиля ВАЗ 2109 так и не позволила вам отыскать ответ, почему же карбюратор не может должным образом завестись, придется ехать на СТО.
Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратору прежнюю функциональность, он без проблем заводится как на холодную, так и на горячую.
Горячий карбюраторный двигатель автомобиля не запускается
В статье рассматриваются основные причины того, что горячий (прогретый) карбюраторный двигатель легкового автомобиля ВАЗ 2108, 2109, 21099, 2105, 2107, 2121 почему-то не запускается. Причины связаны с неисправностью карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон и их модификаций. Помимо неисправности карбюратора стоит обратить внимание на систему зажигания (2108, 21081, 21083, 2105, 2107), систему питания автомобиля и пр.
Признаки неисправности
— Прогретый («горячий») двигатель не запускается. Стартер вращает коленчатый вал, но вспышек в цилиндрах нет.
— Прогретый двигатель пускается, делает несколько вспышек и глохнет.
Причины неисправности «горячий карбюраторный двигатель не запускается»
1. Отсутствует топливо в поплавковой камере.
Может быть попросту испарилось. Подкачайте его рычагом ручной подкачки на бензонасосе.
2. Проблемы с подачей топлива в карбюратор.
Систему подачи топлива (до входа в карбюратор) проверяем, сняв шланг с топливоподводящего штуцера на карбюраторе и несколько раз нажав на рычаг подкачки на бензонасосе. Из отверстия шланга должна выходить сильная, пульсирующая струя топлива. Если струя слабая или ее вовсе нет , то возможно неисправен бензонасос или какой-либо другой элемент системы питания . В результате, подача топлива недостаточна или прекращается вовсе.

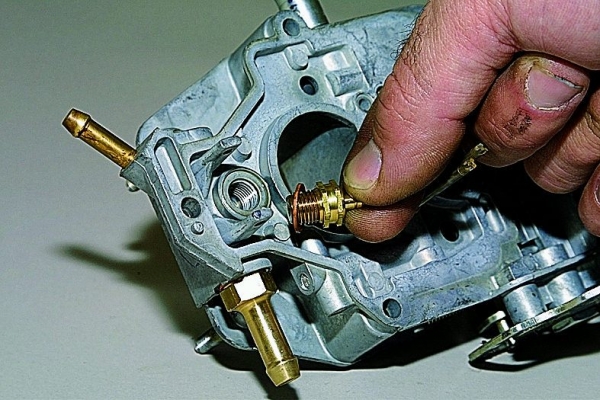

3. Засорился сетчатый фильтр на входе в карбюратор.
Сетчатый фильтр вынимаем, открутив его пробку , промываем, прочищаем щеточкой (можно зубной), продуваем и ставим обратно. Попутно прочищаем посадочное гнездо под фильтр в крышке карбюратора.
4. Неисправен электромагнитный клапан или засорился топливный жиклер системы холостого хода.
Отказал или сам клапан или система ЭПХХ.
На заглушенном двигателе включите зажигание и попробуйте снять и надеть наконечник провода с вывода клапана. Должен быть слышен щелчок. Если его нет, соединяем отрезком провода плюс АКБ и вывод клапана. Щелчка нет — меняем клапан. Щелчок появился — проверяем систему ЭПХХ. Помимо этого стоит проверить наличие и целостность резинового уплотнительного кольца на клапане.
— На карбюраторах с держателем топливного жиклера холостого хода — выворачиваем держатель, вынимаем из него жиклер. Прочищаем, промываем и продуваем сжатым воздухом. Ставим обратно.
5. «Подсос» постороннего воздуха в карбюратор.
Осмотрите трубки и шланги, ведущие к карбюратору. Возможно они соскочили со штуцеров или повреждены. В качестве примера карбюратор 2108-1107010 и ведущие к нему трубки шланги.
6. Засорены топливные жиклеры главной дозирующей системы карбюратора.
Топливная смесь в этом случае будет обеднена. На карбюраторах 2105-07 необходимо снять крышку карбюратора, вывернуть топливный жиклер первой камеры, прочистить его тонкой деревянной палочкой или медной проволокой. Потом продуть сжатым воздухом и ввернуть обратно. Заодно стоит прочистить и остальные элементы главных дозирующих систем карбюратора (показаны на фотографии). На карбюраторах 2108-21083 также снимаем крышку и выворачиваем воздушный жиклер первой камеры. Вынимаем жиклер вместе с эмульсионной трубкой. Шлицевой отверткой выворачиваем топливный жиклер, находящийся на дне эмульсионного колодца. Промываем, прочищаем, продуваем его и заодно и эмульсионную трубку и эмульсионный колодец.
7. Засорены воздушные жиклеры ГДС.
В таком случае сокращается подача воздуха в ГДС, состав топливной смеси смещается в сторону переобогащения. На богатой смеси, которая плохо горит, прогретый двигатель не запустится. Так как для запуска прогретого двигателя не требуется богатой топливной смеси. Вполне достаточно ее нормального состава — 15 частей кислорода/1 часть бензина. Отклонение в сторону обогащения, по причине засорения воздушных жиклеров ГДС, нарушит уверенное воспламенение смеси при пуске (так как богатая смесь плохо горит). И запустить двигатель получится только с нескольких попыток (либо не получится вовсе).
8. Не герметичен игольчатый клапан карбюратора.
Карбюратор «переливает», свечи зажигания после пуска мокрые. Замените изношенный узел, так как даже малейшее подтекание топлива может привести к серьезным проблемам. Визуально на карбюраторе могут быть потеки бензина и присутствовать его устойчивый запах. Снимите крышку карбюратора и проверьте не заедает ли кронштейн поплавков на своей оси, не задевает ли поплавок за стенки поплавковой камеры, не отвернулся ли корпус игольчатого клапана. Двигатель можно будет попробовать завести если при пуске долго крутить его стартером при нажатой до упора педали «газа». В этом случае из-за усиленной вентиляции камер сгорания свечи подсохнут и топливная смесь нормализуется.
Для начала можно провести проверку герметичности игольчатого клапана поплавковой камеры:
«Игольчатый клапан карбюраторов 2108, 21081, 21083 Солекс»,
«Игольчатый клапан карбюраторов 2105, 2107 Озон».
Помимо этого стоит обратить внимание на систему балансировки поплавковой камеры карбюратора. Так как в случае засорения балансировочных отверстий и каналов в нагретой поплавковой камере повышается давление из-за повышенного парообразования. Парам некуда выходить и они давят на иглу запорного клапана поплавковой камеры, та приоткрывается, пропуская топливо в поплавковую камеру. Соответственно уровень топлива растет, топливная смесь попадающая в цилиндры двигателя переобогащается, двигатель на богатой топливной смеси запускается с трудом или запускается и глохнет.
9. Нарушена регулировка уровня топлива в поплавковой камере карбюратора.
В случае повышенного уровня топлива, смесь переобогащается и заливает свечи. При слишком низком уровне топлива, в двигатель поступает один воздух, на котором он отказывается запускаться.
10. Засорилась система вентиляции бензобака.
Необходимо проверить двухходовой клапан системы, так если он постоянно закрыт, пары топлива не дадут бензину нормально подаваться в карбюратор. Топливная смесь будет бедная. На ней двигатель запускаться не захочет.
Либо наоборот, паровые пробки создадут лишнее давление на игольчатый клапан в поплавковой камере, он начнет пропускать лишний бензин, топливная смесь обогатится, а для пуска горячего двигателя обогащенная смесь не нужна.
11. Не работает слив топлива в бензобак («обратка»).
«Признаки неисправности обратного клапана сливной магистрали ВАЗ 2109»
Примечания и дополнения
— Перед поиском причин того, что горячий карбюраторный двигатель не запускается рекомендуется проверить исправность системы зажигания, так как симптомы ее неисправности схожи с симптомами неисправности системы зажигания.
