Замена передних тормозных колодок ваз 2109 своими руками

Обычный день, еду домой, как вдруг слышу противный скрежет метал-об-метал, по звуковым ощущениям переднее левое колесо, ну думаю, на проволоку наехал, намоталась где-то на шрус или на рычаг, планировал доехать домой отцепить. Приезжаю, паркуюсь, выхожу начинаю осматривать автомобиль. При первичном осмотре ничего инородного не обнаружил, стою думаю… ну слышал же, переднее левое… или глюк? Решил, что колодки как обычно выпали в барабаны и издают такие звуки! Ах-ха-хаа-ха ума вывесить колесо покрутить не хватило!

С таким ящерским спонтанным диагнозом еду в спец. магазин. Не в Gucci и не в Санкт-Петербурге! Пока ехал точно понял, что звук с переднего левого колеса издается!

Психанул, мотивировал себя тем, что передние тормозные колодки год назад менял если не больше. Промелькнула дурацкая инженерная мысль, менять колодки вкруг! ХУЖЕ УЖЕ НЕ БУДЕТ!
Закупился:

На перед купил автовазовские, комплект 4шт. = 520 р.

передние тормозные колодки LADA

На зад купил LAVS, Россия, комплект 4 шт. =550 р.

задние тормозные колодки LAVS

Не далеко от магазина был автосервис, дай думаю зайду, чекну. Вдруг ребята вообще чисто на энтузиазме захотят поставить колодки!

А в чем смысл то был?! В том, что в переднее левое колесо, между тормозным диском и кожухом, попал маленький камешек (достается путем снятия колеса и выковыривания отверткой за 0 рублей). Что и привело к замене колодок!))) Из меня тот еще механик!) Не делайте поспешных выводов как я!)

А теперь практическая часть!

ОБЩЕЕ время замены колодок ВКРУГ займет:

У не квалифицированного рабочего займет около 3:30 мин. времени.

Нам понадобится:
1. Балонный ключ 19 мм;
2. Домкрат;
3. Рожково-накидной ключ на 13 мм;
4. Рожково-накидной ключ на 17 мм;
5. Плоскогубцы или пассатижи;
6. Приспособа для втягивания поршня.

Ход работ:

Срываем колесные болты. Вывешиваем колесо. Выкручиваем колесные болты. Снимаем колесо. Видим перед собой тормозной суппорт. С обратной стороны суппорта его два крепления. Один болт сверху другой снизу. Плоскогубцами расшплинтовываем болт верхнего крепления. Рожково-накидным ключом на 13 мм откручиваем болт верхнего крепления полностью.

Если болт прокручивается вместо с контрящей его гайкой, то фиксируем ее рожково-накидным ключом на 17 мм. После того как выкрутили верхний болт крепления, нижний болт нужно просто ослабить. Снимаем тормозную шлангу с посадочного места. Теперь отодвигаем суппорт в сторону переднего бампера. Старые колодки достаем, новые колодки устанавливаем. Теперь суппорт не наденется, потому что будет мешать поршень. Его нужно задвинуть на место (струбциной, тисками, или просто попробуйте на него надавить). Все собираем в обратном порядке!

Собрали? Теперь вставь тормозную трубку обратно в ее посадочное место, ЛОЛ, забыл же! 100%

ОБЩЕЕ время замены колодок ВКРУГ займет:

У не квалифицированного рабочего займет около 3:30 мин. времени.

Нам понадобится:
1. Балонный ключ 19 мм;
2. Домкрат;
3. Молоток;
4. Деревянная проставка;
5. Плоскогубцы;

Ход работ:

Срываем колесные болты. Вывешиваем заднее колесо. Выкручиваем колесные болты. Снимаем колесо. Видим перед собой тормозной барабан. Если он прикипел к ступице, то Вы проклянете тот день когда Вам в голову пришла хорошая идея самостоятельно поменять колодки! Если не прикипел, то у Вас все хорошо! Берем деревянную проставку, с обратной стороны тормозного барабана прикладываем ее по окружности и стучим молотком по проставке (без фанатизма, если хотите чтобы все было красиво). Через N минут барабан слезет со ступицы. Снимаем барабан. Берем плоскогубцы и снимаем нижнюю пружинку (1). Снимаем боковую пружинку с колодки у которой нет механизма стояночного тормоза (2). Оттягиваем эту колодку в сторону и в бок. Тем самым освобождаем «вилочку» (4) и верхнюю пружину (3). Расшплинтовываем, разбираем и снимаем «лапку» стояночного тормоза (5). Плоскогубцами снимаем оставшуюся боковую пружинку (6).

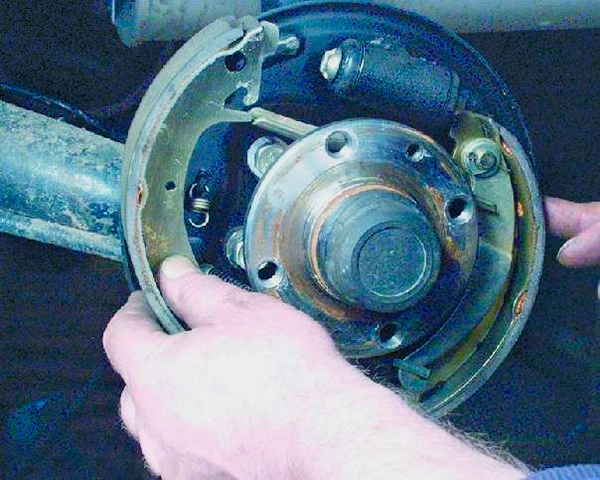

Механизм заднего тормоза

Переставляем втулку крепления «лапки» стояночного тормоза на новую колодку. Следите, что бы установить с нужной стороны колодки! Собираем механизм стояночного тормоза на новой колодке (5). Вставляем получившееся добро на место. Плоскогубцами натягиваем и устанавливаем боковую пружинку (6). Теперь «лапку» стояночного тормоза продеваем в петлю от троса стояночного тормоза. Теперь устанавливаем «вилочку» (4). Длинная прорезь всегда находится со стороны механизма стояночного тормоза. Сверху накидываем большую пружину, которая над «вилочкой» (3). Берем вторую пару колодки, зацепляем ее крючком за пружинку (3). Упираясь в рабочий тормозной цилиндр (8) оттягиваем колодку в сторону и поворотным движением устанавливаем «вилочку» в ее посадочное место в колодке. Теперь натягиваем боковую пружинку (2) и нижнюю пружинку (1).

Еще раз убедитесь что колодки и «вилочка» находятся в посадочных местах, крюк на «лапке» стояночного тормоза зацеплен за петлю троса стояночного тормоза, и что все пружинки натянуты.

Теперь надеваем тормозной барабан (скорее всего туго наденется из-за новых колодок). Центруем его по резьбовым соединениям. Чтоб барабан встал ровно берем колесные болты и вкручиваем их. Выкручиваем болты. Барабан сидит ровно. Осталось установить колесо!

Итог: Из-за своей амбициозности потерял время и деньги! Вместо того чтобы просто достать камешек между диском и пыльником, потратил 1070 рублей и 3:30 часов времени! Демонтированные колодки вполне еще походят! Так что это был не рациональный ремонт!

Таким образом. Если вы захотите в МО поменять колодки на ВАЗ 2109, то минимум с Вас возьмут:
передние колодки 1000 р. (работа) + 520 р. (колодки) = 1520 р.
задние колодки 900 р. (работа) + 550 р. (колодки) = 1450 р.
передние и задние колодки 1900 р. (работа) + 1070 р. (колодки) = 2970 р.

Прошлый раз задние колодки менял 1500 км назад

пробег

Просто идея или подсказка, никого ни к чему не призываю!

Если не получается задвинуть поршень, можно смастерить что-то на подобии такого. Шинка 100 мм на 40 мм на 3 мм. Болт м10х150 и гайка м10.

приблуда для вдавливания поршня

Признаки износа колодок

Выделяют несколько основных признаков, указывающих на необходимость в самое ближайшее время провести замену колодок впереди и сзади.

Это основные признаки износа колодок, которые может обнаружить любой автовладелец без разбора конструкции.

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

1. Основание колодки выполнено из достаточно прочного металла.
2. Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
3. Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
4. Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
5. Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
6. Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
7. Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

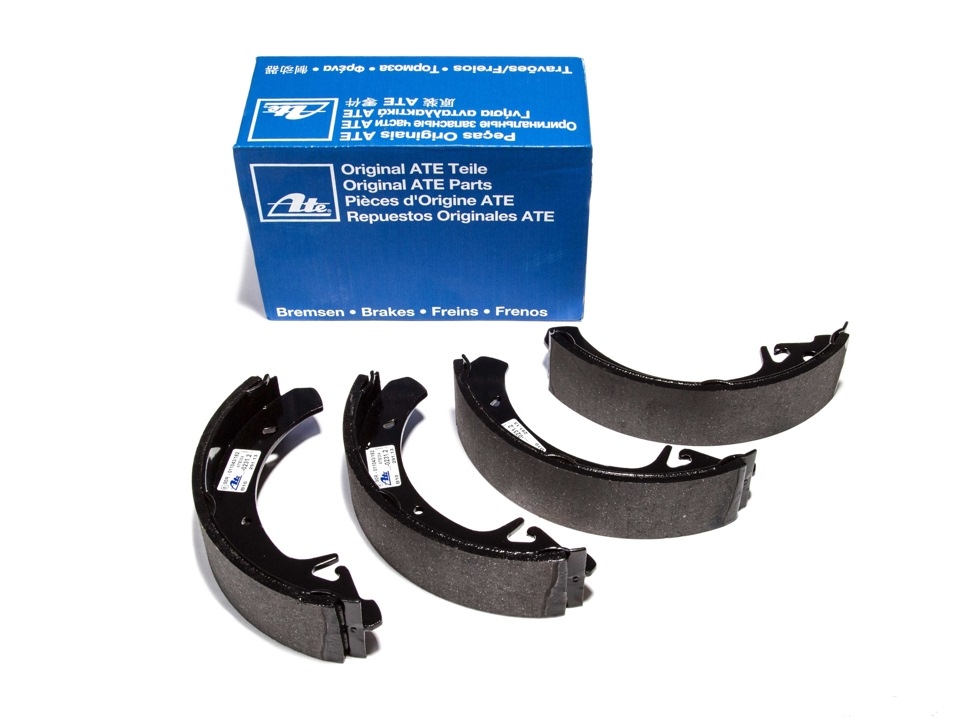

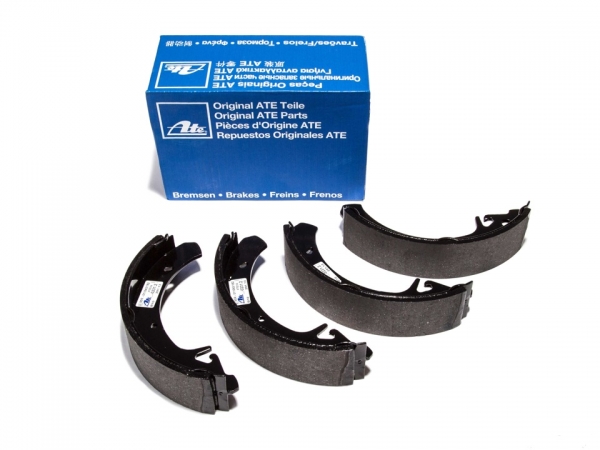

Комплект задних ТК

Золотые правила

Есть четыре золотых правила, которых следует в обязательном порядке придерживаться при замене передних и задних ТК.

1. При очистке тормозов ни в коем случае нельзя использовать минеральные растворители, такие как дизельное горючее, бензин и пр.
2. При замене колодок сзади или впереди менять следует сразу обе.
3. Нельзя менять местами передние и задние ТК, а также левые с правыми, и наоборот. Иначе торможение окажется неравномерным.
4. При наличии максимального уровня тормозной жидкости в бачке (отметка МАХ), часть ТЖ следует обязательно откачать.

Принимая во внимание все указанные правила, можно приступать к замене ТК.

Задние ТК

Алгоритм замены задних ТК на ВАЗ 2109 следующий.

1. Поставьте машину на ровную поверхность, ослабьте натяжение колесных болтов.
2. Разблокируйте колодки путем полного опускания ручки стояночного тормоза.
3. Поднимите заднюю часть авто домкратом, снимите колеса.
4. Подставьте под передние колеса противокаты, чтобы предотвратить смещение автомобиля.
5. Открутите шпильки тормозного барабана с заднего колеса.
6. С помощью деревянного бруска и молотка сбейте барабан с ТК.
7. Зачистите поверхности сухим методом и сжатым воздухом.
8. Приступаем к полноценным демонтажным работам.
9. Демонтируйте верхнюю стягивающую пружину. Для этого понадобятся плоскогубцы.
10. Аналогично снимается нижняя пружина.
11. Снимите направляющую пружину передней ТК.
12. Удалите разжимную планку.
13. Далее демонтируется направляющая пружина задней ТК, отводится в сторону.
14. Скиньте наконечник троса ручника с рычага.
15. Демонтируйте привод ручного тормоза. Чтобы сделать это, потребуется извлечь с пальца шплинт, а затем уже достать сам палец.
16. Демонтажные работы завершены, потому теперь следует все собрать в обратном порядке, только уже с новой задней ТК.
17. Прежде чем надеть барабан, обязательно сдавите поршни цилиндра, чтобы наружный диаметр по колодкам оказался меньше внутреннего диаметра барабана.
18. Соберите узел, действия в обратной последовательности.
19. Опустите автомобиль на землю, нажмите несколько раз по педали тормоза, что позволит колодкам полноценно занять свое место.

Выполните процедуру на обоих колесах. Принцип замены задних ТК одинаковый. Только не забудьте по завершению работ прокачать тормозную систему.

Передние ТК

Принимаясь за замену передних ТК, запомните, что они меняются только попарно. Покупайте новые колодки, а не отработавшие еще свой срок старые только потому, что они дешевле. Не экономьте на собственной безопасности.

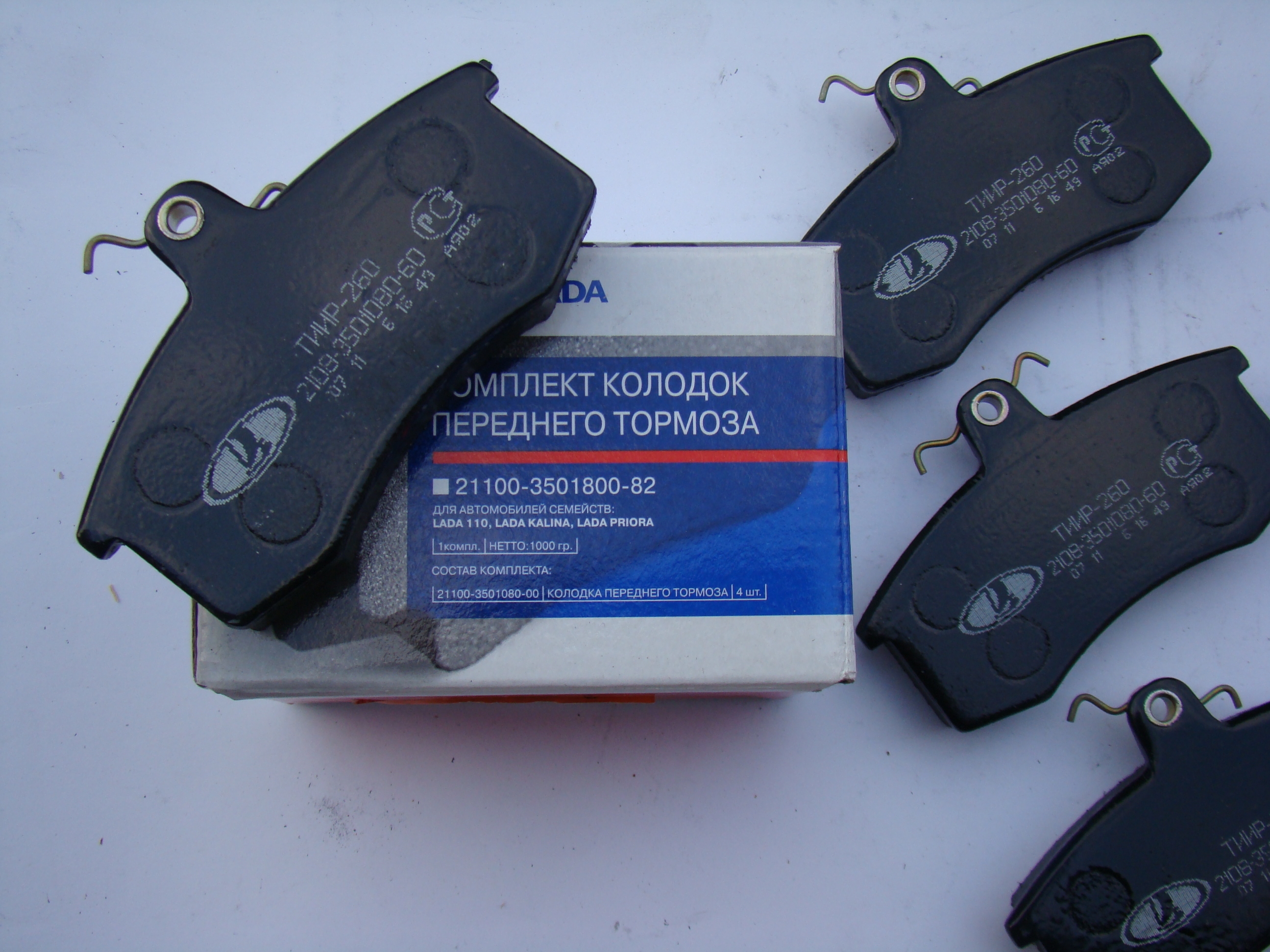

Передние ТК

1. Подставьте под задние колеса противокаты. Машина должна быть неподвижной. При наличии работающего ручного тормоза включите его.
2. Отключите минусовую клемму с аккумулятор, обесточив свой ВАЗ 2109.
3. Проверьте, какой текущий уровень ТЖ в расширительном бачке. Если жидкость на отметке МАХ или возле нее, часть тормозухи следует слить. Иначе при сдавливании поршней ТЖ начнет выливаться наружу.
4. Ослабьте натяжение колесных болтов, поднимите машину, после чего снимайте первое колесо, с которого будете начинать. Далее, следуя той же инструкции, поменяете ТК на втором колесе.
5. Тщательно зачистите поверхность тормозного диска, суппорта от накопившейся грязи. Никаких минеральных растворителей. Только сухая очистка.
6. Извлеките резиновый уплотнитель (он же держатель тормозного шланга) из кронштейна, расположенного на стойке.
7. Отогните усики стопорной шайбы болта, отвечающего за фиксацию направляющего пальца.
8. Открутите болты, уберите корпус.
9. Вы освободили себе доступ к передним ТК, потому ничто не мешает вам их демонтировать.
10. Если вам необходимо снять ТК, но менять их вы не собираетесь, обязательно нанесите метки на них. Если при сборке перепутать их местами, последствия могут оказаться не самые приятные.
11. Замерьте толщину фрикционного слоя на ТК. Если он меньше 1,5 миллиметра, колодки обязательно идут под замену. Также замена требуется в том случае, если на поверхности колодок имеются хорошо заметные сколы, царапины, дефекты.
12. Прежде чем устанавливать новые ТК, тщательно удалите всю грязь с тормозных механизма.
13. Монтажной лопаткой и установленной в свое гнездо одной из старых ТК, вдавите в цилиндр поршень, тем самым полноценно подготовив площадку для обратной сборки с уже новой колодкой.
14. Сборка выполняется в обратной демонтажу последовательности.

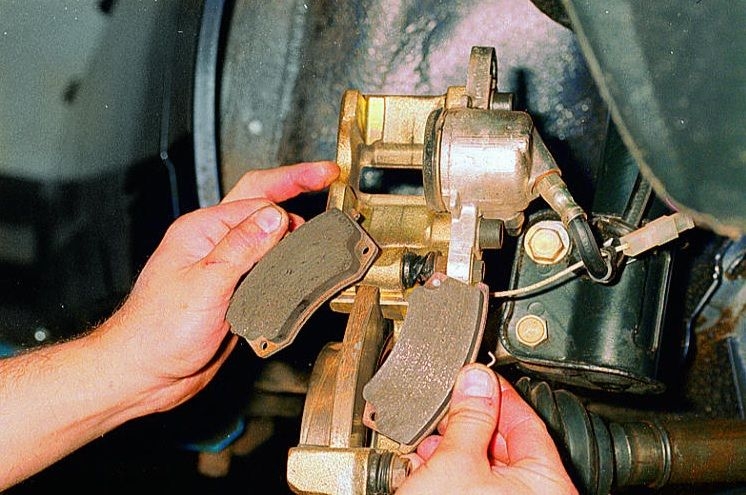

Процесс замены передних ТК

При выезде на дороги, вы несете ответственность не только за себя. Потому ваша машина всегда должна быть в исправном состоянии.

Если своевременно поменять тормозные колодки, вы гарантируете безопасность себе, своим пассажирам и остальным участникам дорожного движения.

Срок службы передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях – в пределах 30.000 – 40.000 км пробега.

Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок.  Рекомендуемая периодичность проверки их состояния раз в 15.000 км. Можно приурочить проверку состояния тормозных колодок к ежесезонной смене резины, так как колеса в этом случае будут сняты.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм), отслоения накладки от колодки, неравномерном износе, замасливании, замене тормозного диска, появлении вибрации и биения, постороннего шума при торможении.

Если тормозная колодка (накладка и основа) меньше 6 мм, то ее сразу под замену

Передние тормозные колодки на автомобилях ВАЗ 2108, 2109, 21099 необходимо менять сразу на обоих передних колесах, для предотвращения возникновения заноса от неравномерного торможения.

Необходимые инструменты, приспособления, запчасти

• Рожковый ключ на «17»;
• Накидной ключ или головка на «13»;
• Толстая шлицевая отвертка;
• Монтажка;
• Металлическая щетка;
• Два комплекта передних тормозных колодок.

Подготовительные работы

• При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов;
• Поддомкрачиваем автомобиль и снимаем одно из передних колес;
• Очищаем тормозной механизм переднего колеса от грязи;
• Вынимаем тормозной шланг из кронштейна на стойке.

Порядок замены передних тормозных колодок на автомобиле ВАЗ 2108, 2109, 21099

— Отворачиваем нижний болт направляющего пальцаПредварительно отгибаем шлицевой отверткой края стопорной пластины болта. Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта. См. фото выше.

— Поднимаем плавающую скобу суппорта вверх

Поднимаем плавающую скобу суппорта ВАЗ 2108, 21081, 21083 при помощи отвертки

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Или поддеть отверткой под суппорт и используя ее как рычаг поднять скобу.

— Извлекаем переднюю тормозную колодку из направляющейЗаднюю тормозную колодку оставляем в направляющей, она пригодится при утапливания поршня цилиндра.

Вытягиваем переднюю тормозную колодку вверх, из пазов в направляющей

— Утапливаем поршень тормозного цилиндра в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку или монтажку как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Утапливаем поршень тормозного цилиндра суппорта во внутрь, при помощи большой отвертки

— Извлекаем вторую тормозную колодкуПоднимаем скобу вверх и извлекаем тормозную колодку.

— Очищаем направляющие передних тормозных колодок от грязиИспользуем металлическую щетку.

Очищаем направляющую передних тормозных колодок (неподвижную скобу) от ржавчины и грязи

— Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

— Опускаем плавающую скобу и закрепляем ее болтомСледим, чтобы при опускании металлические усики колодок не стали в распор и не погнулись. Момент затяжки болта 3,1 – 3,8 кгс.м. Загибаем обратно усики стопорной пластины болта.

— Возвращаем в кронштейн на стойке тормозной шланг и устанавливаем колесоАналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок (когда автомобиль уже стоит на колесах) следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

• Если на внутренней тормозной колодке имеется датчик износа, то его необходимо заменить новым и использовать тормозные колодки с отверстием под этот датчик. Либо попросту не устанавливать его и поставить стандартные колодки.
• Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров. Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.
• Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега. Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи.
