Вакуумный усилитель тормозов ваз 2109 — поломки, как выбрать

Где находится вакуумный усилитель тормозов?

В подкапотном пространстве он располагается на моторном щите (Указан красной стрелкой), а за моторным щитом, сразу идёт салон у автомобиля, в салоне же можно будет найти толкатель вакуумного усилителя тормозов, который подсоединяется к педали тормоза (При снятии усилителя, этот толкатель от педали отсоединить придётся) и поэтому примерное нахождение усилителя тормозов из салона, по этому толкателю очень легко определить, когда усилитель снимать соберётесь, сразу поймёте о каком толкателе идёт речь.

Когда нужно менять вакуумный усилитель тормозов?

При неисправности усилителя тормозов, либо тормоза пропадут, либо же двигатель начнёт работать неровно на холостом ходу, на самом деле симптомов очень много, потому что на каждом автомобиле всегда по разному выявляется неисправность усилителя тормозов, на какой то машине, что при заглушенном моторе, что при заведённом, педаль с одним усилием будет нажиматься, на какой то, при нажатии на педаль, холостой ход будет нарушаться и машина начнёт глохнуть, но проверка работоспособности всегда одна и та же, на заглушенном движке, нужно нажать раз 5-6 на педаль тормоза, в последний раз нужно оставить педаль нажатой и завести двигатель у автомобиля и как только он заведётся, педаль обязательно должна будет чуть-чуть провалиться, если всё так и есть, то усилитель исправен.

Примечание! Ознакомится со всеми неисправностями вакуумного усилителя тормозов, вы можете в видео-ролике, который размещён чуть ниже, в нём показывается весь пример на классическом автомобиле, но суть в том, что данный усилитель на всех автомобилях работает идентично (Снимаются они только лишь по разному, а принцип работы у них у всех один) и поэтому если у вас передний привод, а в ролике рассказывается вообще про задний, то особого внимания на это не обращайте, потому что как мы уже сказали, принцип работы у вакуумного усилителя на всех машинах один!

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

• Заглушите двигатель;
• 5-6 раз подряд выжмите педаль тормоза;
• Зажмите педаль в пол;
• Заведите двигатель;
• Если ВУТ исправен, педаль сразу же пойдет вверх.

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

• Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
• Но при этом двигатель троит на холостых;
• При нажатии на тормозную педаль холостой ход успокаивается;
• Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
• Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
• Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

При нажатии на тормоз начали падать обороты, ну и тормозить тяжелее стала, Вакуумный шланг целый, клапан тоже огонь. Проверить вакуумник можно так: на не заведенной машине накачиваем педаль тормоза, чтоб она была в верхнем положении, потом нажимаем на нее и заводим машину, если вакуумник исправен, педаль должна уйти вниз, если нет, то писец.

Вообще, замена вакуумника, подразумевает собой снятие главного тормозного цилиндра, откручивание от него тормозных трубок, ну и последующая прокачка тормозов. Я решил обойтись малой кровью. Так как делал в первый раз, очень боялся. Решено было менять, не откручивая тормозных трубок от гтц, и без последующей прокачки тормозов.

Сначала нужно отсоединить вакуумный шланг от клапана, снять сам клапан, отсоединить все фишки проводки чтоб не мешались, открутить две гайки крепления гтц к вакуумному. Затем аккуратно стягиваем гтц со шпилек.

Все отсоединено

Далее надо снять стопорное кольцо и вытащить палец с крепления педали к вакуумнику в салоне.

Палец

Далее откручиваем две гайки со шпилек, которые находятся на обратной стороне вакуумника, чтобы их открутить использовался загнутый ключ 17-19. После того как открутили, аккуратно отгибаете гтц как показано на фотографии, чтоб вытащить вакуумник нужно еще снять аккумулятор и бачок с тосолом.

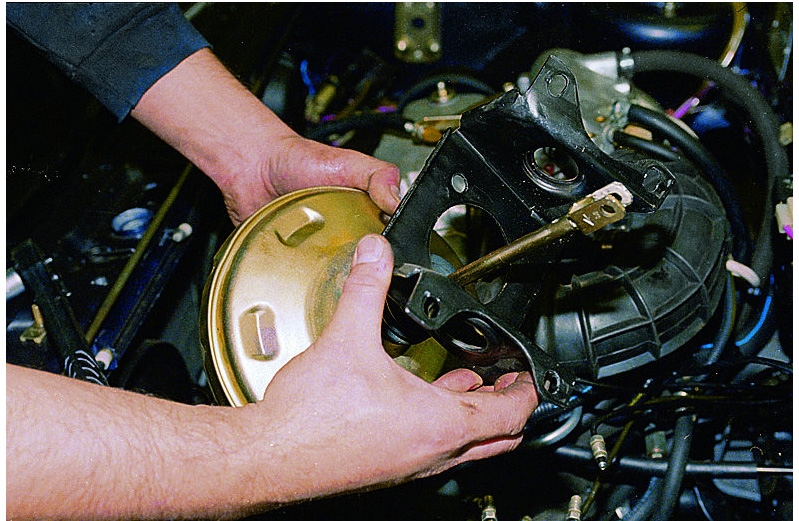

Далее вставляем новый вакуумник, прежде чем его прикрутить, нужно вставить палец обратно в педаль, потом закручиваем гайки с обратной стороны вакуумника, аккуратно, чтобы не сломать трубки, одеваем гтц на шпильки и закручиваем гайки. Одеваем все, что снимали, вставляем фишки на место. Вот и все вакуумник поменян. Делов на 40 минут. Ничего доливать и прокачивать не надо)
