Регулятор холостого хода на ВАЗ 2114: признаки неисправности РХХ

При возникновении нестабильности в работе холостого хода, первым делом владельцам автомобилей рекомендуется проверить состояние датчика холостого хода. Нестабильность работы ДХХ или регулятора ХХ проявляются в следующем:

• При движении автомобиль глохнет в момент переключения передач;
• Обороты то снижаются резко, то вновь начинают увеличиваться.

Если вы обнаружили одну из подобных неприятностей, РХХ придется, скорее всего, заменить. Но для начала разберемся, что это вообще за устройство.

Внешний вид и расположение

ДХХ отвечает за регулировку холостого хода. Отсюда и другое название — регулятор холостого хода. Внешне девайс представляет собой миниатюрный электродвигатель, на конце которого располагается небольшая конусообразная игла.

А где он находится? РХХ крепится на корпус дроссельного узла с помощью двух винтов или обычного лака. Рядом с ДХХ находится датчик положения дроссельной заслонки. Потому с поиском датчика проблем возникнуть не должно.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

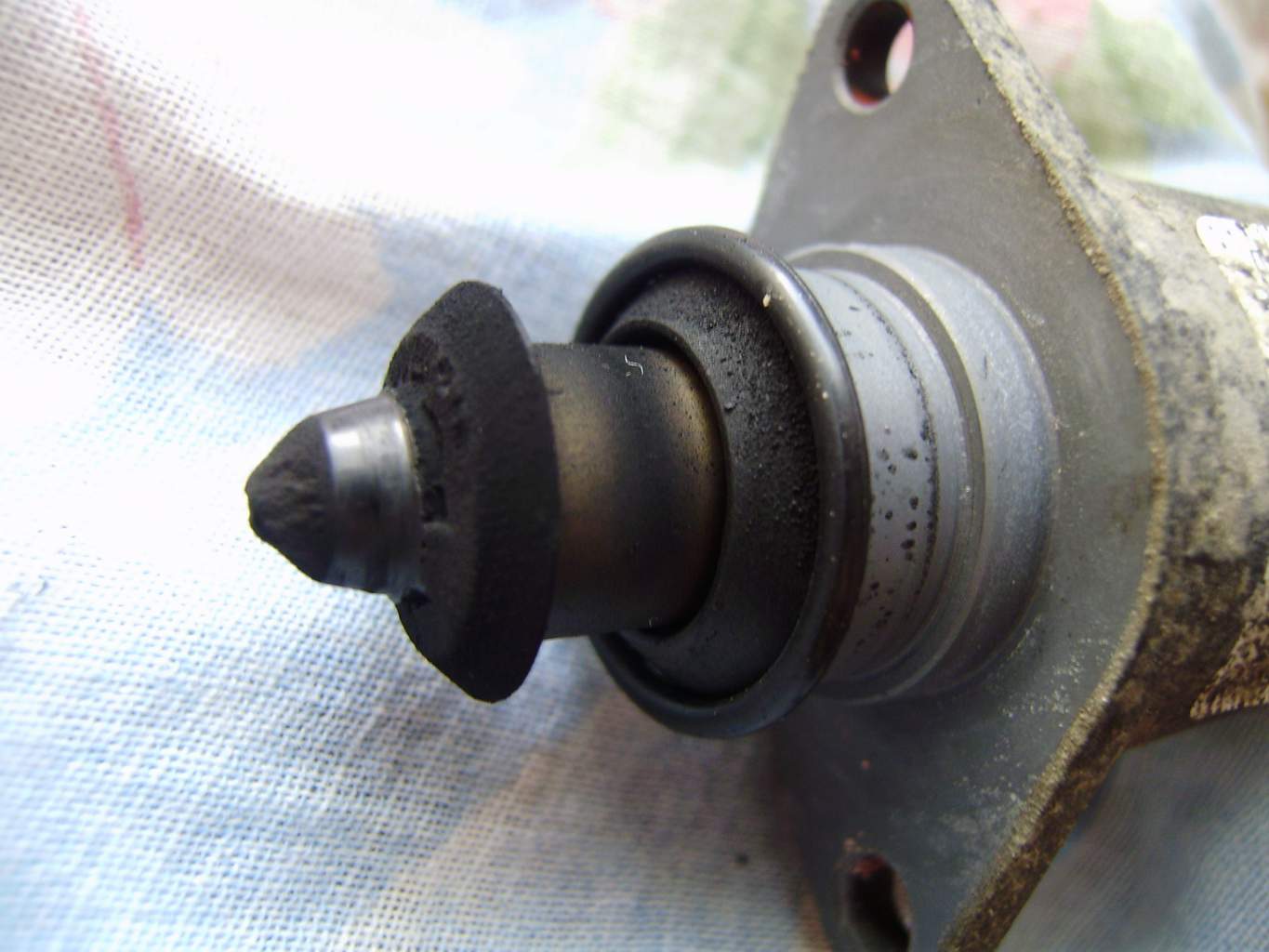

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками.

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра. Покупая новый РХХ, обязательно примите во внимание данный факт.

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04.

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

• Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
• Извлеките три шпильки, фиксирующие корпус датчика;
• Максимально аккуратно демонтируйте корпус регулятора. Действительно медленно и осторожно, чтобы не повредить контакты;
• После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
• При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Предназначение регулятора холостого хода

Штатный датчик холостого хода ВАЗ 2114

В разной документации этот механизм имеет разные названия. Иногда его называют клапаном холостого хода. В авто с карбюраторными двигателями – электромагнитным клапаном, с инжекторным – датчиком или регулятором холостого хода (РХХ).

В автомобиле ВАЗ 2114 используется РХХ с шаговым электродвигателем и подпружиненной конусной иглой. Эта игла, при перемещении, регулирует количество подаваемого воздуха через дроссельный штуцер. Расположен датчик на дроссельном узле, закреплен при помощи двух винтов.

РХХ связан с электронным блоком управления, и мотор может работать в непрогретом состоянии, а это обеспечивает дополнительную подачу воздуха. Так смеси объединяются, когда дроссельная заслонка закрыта.

Ремонт датчика холостого хода ваз 2114 рхх

Наглядный пример разбор датчика

О возникновении неисправностей в работе регулятора должен сообщать бортовой компьютер авто.

В таком случае на дисплее может высветиться одна из ошибок:

• 0507 – большие обороты на холостом ходу.
• 0506 – малые обороты на холостом ходу.
• 0505 – ошибка РХХ.

Но самыми явными признаками неисправности могут стать внешние признаки устройства:

• При небольшом нажатии на газ обороты двигателя сильно «гуляют» или двигатель глохнет.
• Если при движении установить ручку переключения передач в нейтральное положение, мотор выключается.
• Двигатель запускается, а обороты увеличить невозможно.
• На непрогретом двигателе, если включить дополнительное оборудование, обороты резко падают.

Обнаружив один из этих симптомов, вначале нужно проверить работоспособность РХХ, прежде чем в спешке менять его.

Сделать это очень просто:

1. Нужно снять устройство, открутив два болта;
2. Подключить разъемы к клеммам регулятора, и легонько приложить палец на конец иглы, без нажима!

При выключении зажигания, прибор должен полностью выдвинуть свою иглу. Если так и произошло – регулятор исправен, если нет, устройство необходимо заменить.

Еще один способ проверить работоспособность РХХ – измерить сопротивление его обмоток, которое должно составлять 53 Ома. Если показатели иные – тогда прибор нужно заменить.

Замена регулятора

Место крепления ДХХ

Вначале нужно приготовить все необходимое:

• Для замены подойдет датчик с маркировкой «Омега» 2112-114830 или «КЗТА» 2112-1148300-04.
• В процессе нам нужна отвертка и накидной ключ на 13 мм.
• Стоит подготовить несколько тряпок, а также баллончик WD-40 и очиститель для карбюратора.

Снятие несиправного устройства

1. Поставить авто на ровную поверхность, установив ручной тормоз;
2. Поднять и закрепить крышку капота;
3. Отключить питание. Этот момент не дежурный – он обязательный!
4. Снять защитный кожух мотора;
5. Ослабить хомут, и снять резиновую трубку, идущую от воздушного фильтра;
6. Снять крепление патрубков ВФ и гофру;
7. Отвинтить крепежные болты и вытащить трос, идущий от дроссельной заслонки к педали газа.


   Обозначение датчика холостого хода
8. Очистить при помощи тряпки все поверхность около дроссельного узла;
9. Смазать WD-40 крепежные винты ДУ и регулятора холостого хода, чтобы они легко отвинчивались;
10. Отвинтить гайки на 13 мм и вытянуть дроссельный узел;
11. Отключить РХХ и снять его с клемм;
12. Если в каких-либо местах есть грязь, ее нужно тщательно вытереть;
13. Отверткой нужно отвинтить крепежные болты ДУ и РХХ;
14. Извлечь клапан из крепежного гнезда.

Установка нового

1. Все пространство около дроссельного узла промыть и вычистить;
2. Новый регулятор установить на место в положение, аналогично положению старого устройства;
3. В комплекте с датчиком идет резиновая прокладка, ее нужно смазать моторным маслом;
4. Завинтить крепежные винты, убедившись в надежном креплении устройства;
5. Установить ДУ обратно, плотно закрутив;
6. Подсоединить клеммы к разъемам клапана;
7. Закрепить трос, идущий к дроссельной заслонке, подсоединить патрубок ВФ, затянуть хомуты;
8. Установить защитный кожух мотора.


   Проверка датчика и удаление налета

После установки датчик нужно откалибровать – подключить питание и включить мотор на 10 секунд. Теперь новый РХХ ВАЗ 2114 готов к эксплуатации. Наша работа успешно завершена.

Ремонт датчика холостого хода ваз 2114

Бывает, что покупать новый датчик холостого хода ВАЗ 2114, по некоторым причинам, нецелесообразно. И в некоторых случаях его можно отремонтировать.

• Первый вариант. Стоит попробовать отмыть его. Для этого, обмакнутой в очиститель карбюратора ватной палочкой, нужно промыть все контакты. Далее, хорошо смазав иглу очистителем, очистить все поверхности от грязи. Готово. Часто, после таких процедур ВАЗ 2114 вновь работает исправно.
• Второй вариант. Тщательно вычистив корпус датчика, снять крепежи, фиксирующие его корпус. Осторожно сняв корпус, внимательно осматриваем регулятор. Могут быть обнаружены обрывы припоя. Если такие есть – стоит припаять провод обратно, и датчик снова заработает.

Выводы

Мы разобрали для чего нужен РХХ в автомобиле ВАЗ 2114. Поговорили о некоторых принципах его работы, выяснили типичные неисправности. После мы рассмотрели процесс замены датчика, и ознакомились с некоторыми способами его ремонта. Теперь вы знаете все самое необходимо о РХХ, и не будете паниковать при его поломке.
