Каждый автовладелец должен быть готов к тому, что его машина рано или поздно даст сбой. Следовательно, придется выполнять ремонт, менять какие-то детали. Многие предпочитают пользоваться услугами станций технического обслуживания, но в случае с такими автомобилями как ВАЗ 2114, целый ряд ремонтных мероприятий вполне можно провести своими руками. Нужно только знать, как это делать.

Сегодня мы поговорим о том, как поменять тормозные колоды на ВАЗ 2114 сзади. Задние колодки не так редко выходят из строя, потому проблема довольно распространенная.

Сколько они служат?

Каждый элемент автомобиля имеет определенный срок годности. На него влияет не только качество изготовления, но и особенности эксплуатации авто.

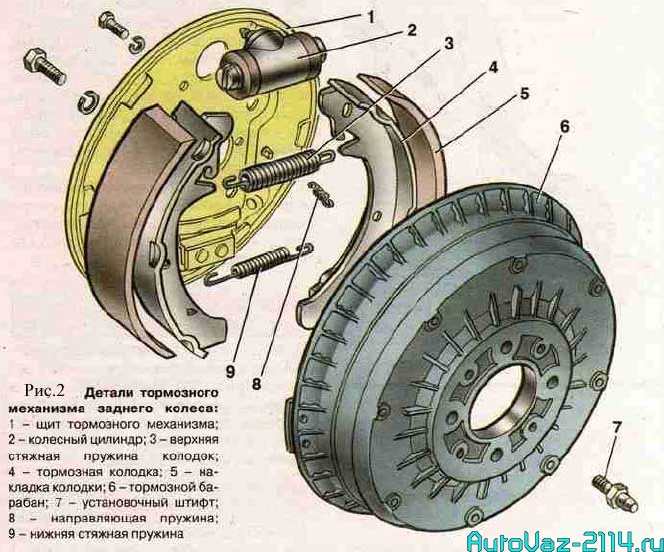

Устройство барабана

Устройство барабана

Тормозные колоды среднего качества способны работать около 10 тысяч километров. Но спрогнозировать точный срок их службы невозможно.

На износ задних колодок влияют:

  • Климат региона, в котором вы эксплуатируете свой ВАЗ 2114;
  • Состояние дорог, по которым приходится регулярно ездить;
  • Особенности управления, навыки водителя;
  • Характеристики автомобиля;
  • Качество установленных предыдущих колодок;
  • Качество выполненного ремонта тормозов, если таковой проводился и пр.

Где находятся задние тормозные колодки?

Под задними тормозными барабанами они скрыты и поэтому не сняв колеса и не сняв самого барабана вы их не увидите, для наглядности на фото ниже тормозной барабан уже был снят со своего места где он находиться, а стрелками указаны как раз таки две тормозные колодки (На одной стороне по две стоит и на другой, с передними колёсами всё точно так же, но только там колодки совершенно другую форму имеют) описывать снятие которых мы сегодня и будем в этой статье.

Стрелками показано местонахождение обоих тормозных колодок, а так же если вы к ним присмотритесь, то увидите что фрикционные накладки у них уже все сношены и поэтому данные колодки нуждаются в своей замене

Когда нужно менять задние тормозные колодки?

К сожалению понять что колодки пришли в негодность (Особенно задние) не очень то и легко, но хотя по началу появляется в задней части писк при торможении (Его услышать надо, но нормально вы его сможете услышать только колодка полностью сотрётся, в этом случае его очень хорошо будет слышно) и услышав его, уже можно снимать тормозной барабан и смотреть на сами колодки (А вот когда тормозной барабан будет снят, вы сразу без труда сможете понять пришли ли колодки в негодность или же ещё нет), сами колодки разделяются на несколько составляющих, а именно на фрикционную накладку и на основание, так вот на накладку и нужно будет обратить своё внимание (Если вы не поняли о какой накладки идёт речь, то в таком случае читайте статью: «Что такое тормозные колодки?» в ней всё подробно описано), если она будет очень тонкая (Меньше 1.5 мм, эту толщину кстати линейкой очень легко замерить) то в таком случае данная колодка подлежит замене, а так же на накладке не должны присутствовать трещины, глубокие борозды и сколы, в противном случае колодка так же подлежит замене, ну и данная накладка должна плотно прилегать к основанию, если вы заметили что она немножко отошла от основания, тогда колодки тоже рекомендуем заменить на новые.

Примечание! Кстати когда снимите тормозной барабан (О том как это сделать, мы чуть позже поговорим) обязательно осмотрите фрикционную накладку и если она будет в какой либо жидкости (В тормозной может быть), то это говорит о том что у вас что то не так с тормозной системой (В данном случаи скорее всего рабочий тормозной цилиндр потёк, который чуть выше колодок стоит, о том как его заменить читайте в статье, так же накладка у колодки может быть в масле (Тоже надо искать причину из-за чего так случилось) и в связи с этим тормозить данная колодка толком не будет и кстати такие колодки рекомендуют сразу заменять на новые, даже после устранения проблемы!

Когда требуется замена

Чтобы не упустить тот момент, когда колодки придут в полную негодность и могут представлять угрозу для вашей безопасности, рекомендуем периодически осуществлять проверку задних колодок. Так вы сумеете проверить, сколько еще осталось «жить» этому узлу.

Процесс замены

Справедливости ради отметим, что задние колодки изнашиваются менее интенсивно по сравнению с передними. Обратите внимание на размер остаточной толщины. Если он составляет 1,5 миллиметра и более, колодки можно эксплуатировать дальше. Если же размер составляет менее 1,5 миллиметра, необходима замена задних колодок на ВАЗ 2114.

Некоторые версии «четырнадцатой» модели оснащаются специальным индикатором, определяющим износ элемента. Металлическая пластина при полном износе колодок начинает тереться о тормозной диск, издавая характерный и неприятный скрежет.

Зачем они нужны

Задние колодки — это важный элемент тормозной системы, который позволяет своевременно остановить автомобиль. Его действие довольно простое — когда нажимается педаль тормоза, тормозное усилие передается на колодки, которые прижимаются к барабану. Тем самым прекращают его вращение, и машина останавливается.
Подготовка к замене

Подготовка к замене

Принцип хоть и простой, но от этого колодки свое большое значение для тормозной системы не утрачивают.

Перечень работ при смене колодок

  1. и самое главное (не указано в книжке) ослабляем тросик ручника (фото не получилось:( Для этого нам понадобятся ВД40, и 2 ключа на 13;
  2. снимаем колпак с колеса (если он у вас стоит);
  3. ослабляем 4 болта крепления колеса;
  4. поддомкрачиваем авто;
  5. подставляем под авто подпорку;
  6. откручиваем колесо и снимаем его;
  7. откручиваем два болта крепления барабана ключом на 7;
  8. берем молоток и брусок и начинаем бить через брусок по барабану;
  9. снимаем барабан;
  10. пункт 8 длится долбше всего;
  11. дальше все просто: запоминаем, а лучше фотографируем исходное состояние;
  12. отсоединяем 4 пружинки крепления колодок, снимаем их (мне для снятия и установки пружин пригодились старые ножницы:) Их острыми концами легко снимать и ставить пружины;
  13. ставим новые колодки и собираем до состояния пункта 10;
  14. собираем в обратной последовательности;
  15. НЕ ЗАБЫВАЕМ ОТРЕГУЛИРОВАТЬ И ЗАЖАТЬ ТРОСИК РУЧНИКА!
Такие колодки купил

Такие колодки купил

Содержимое коробки

Содержимое коробки

Колесо в сборе

Колесо в сборе

Сняли колпак

Сняли колпак

Сняли колесо и НЕЗАБЫВАЕМ ПОДСТАВИТЬ ПОД МАШИНУ ДЛЯ ГАРАНТИИ ЧТО НИБУДЬ! В моем случае это болванка:)

Сняли колесо и НЕЗАБЫВАЕМ ПОДСТАВИТЬ ПОД МАШИНУ ДЛЯ ГАРАНТИИ ЧТО НИБУДЬ! В моем случае это болванка:)

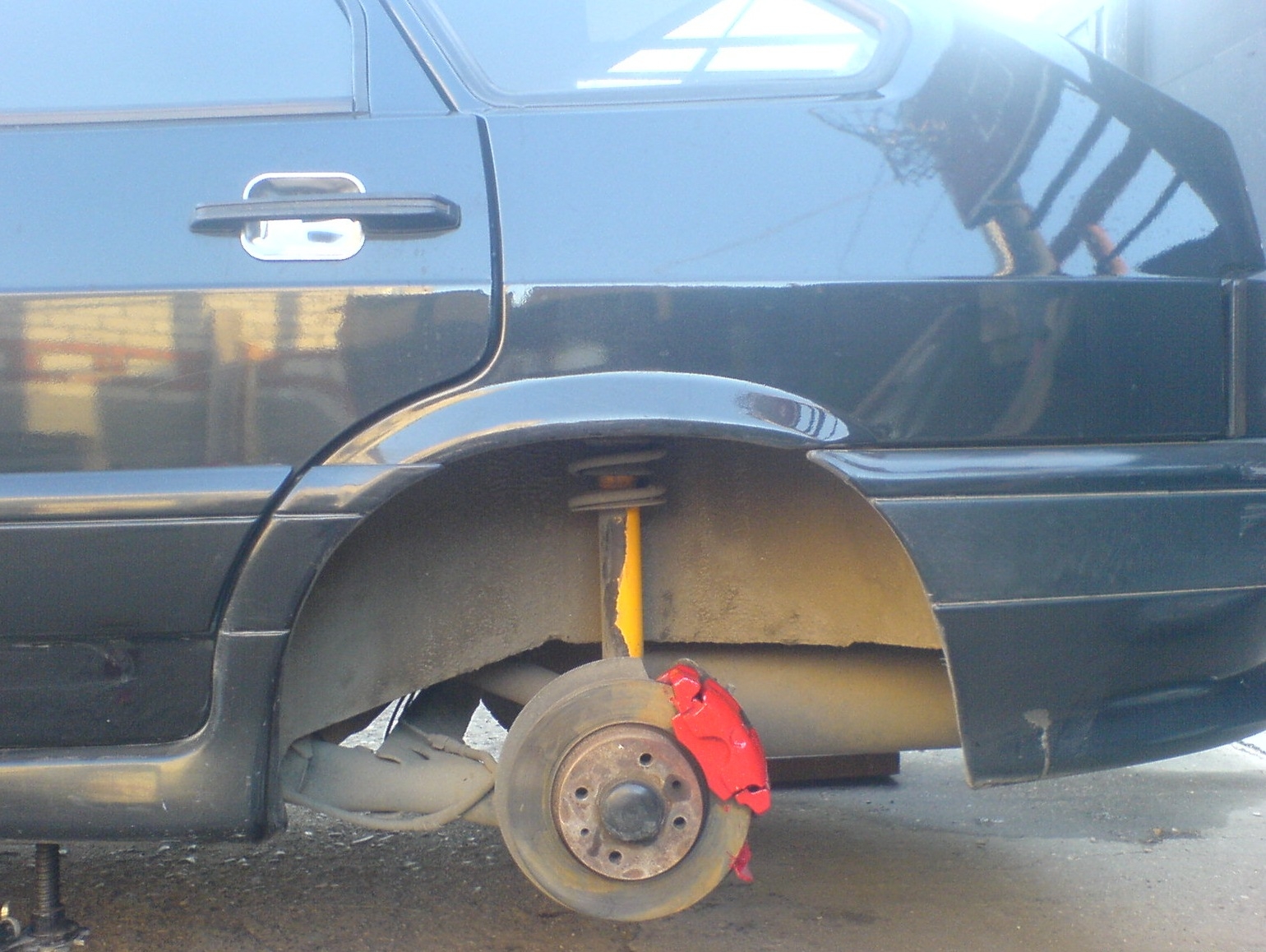

Сняли колесо

Сняли колесо

Откручиваем 2 болта крепления барабана ключом на 7

Откручиваем 2 болта крепления барабана ключом на 7

Снял барабан

Снял барабан

Как снять задние тормозные колодки?

  1. Загоняем автомобиль на эстакаду и ставим на первую передачу.
  2. Для надёжности  ставим так называемые «башмаки» под передние колёса, чтобы машины не скатывалась.
  3. Проверяем, снят ли ручник и залезаем под авто. Снимаем трубу выхлопной системы (глушитель) с резиновых подушек в районе натяжителя ручного тормоза. (Снимать все подушки с глушителя не нужно, обязательно нужно оставить последнюю подушку, которая находится под багажником рядом с бампером, чтобы выхлопная система не висла в воздухе).
  4. Ослабляем ручник, для этого откручиваем гайки натяжителя тросика ключом на «13»(смотрите на рисунок 1). Максимально расслабьте тросик, чтобы в дальнейшем не возникало проблем с установкой.
  5. Берём баллонный ключ и расслабляем крепление колёс с обеих сторон.
  6. Ставим домкрат, поднимаем авто и полностью откручиваем колесо.
  7. Зажимами или иным подручными средствами откручиваем направляющие болты на барабане (см на рис 2).
  8. Далее пробуем прокрутить барабан в какую-нибудь сторону. Прокрутив барабан примерно на 30 градусов , обратно закручиваем направляющие болты равномерно. Поскольку под текущим положением барабана нет отверстий для болтов, то, закручивая болты в литую поверхность, мы вытащим барабан.

Что же делать, если барабан не крутится? Для этого берём нашу кувалду и черенок.

Черенок подставляем на  поверхность барабана и начинаем стучать кувалдой по нему. Не нужно стучать в одном месте, нужно пройтись по всему кругу. Стучим до тех пор, пока барабан не начнёт прокручиваться. Внимание: не стучите кувалдой по барабану, иначе расколите его.

  • Сняв барабан, мы видим перед собой две колодки, пружины и тормозной цилиндр.
  • Отсоединяем направляющие пружины с колодок при помощи пассатиж, самодельный крючков и иных приспособлений (см. на рисунок 3).
  • Снимаем стяжную пружину (см на рисунок 4).
  • Снимаем колодки вместе с рычагом, перекидываем рычаг на комплект новых колодок.

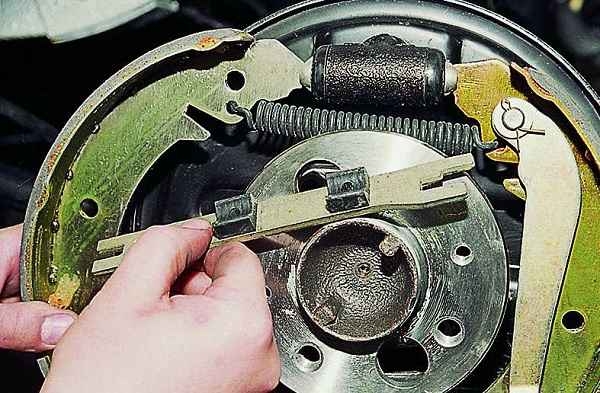

  • После снятия колодок сожмите боковые мазы тормозного цилиндра. Проследите,чтобы новые колодки встали строго в пазы тормозного цилиндра и планка ручника попала в разъём на колодках (см. на рисунок). Далее зацепляем пружины на своё место, не забываем и про трос ручника – его нужно подцепить за приводной рычаг на колодке.

Как установить тормозные колодки?

Сжатие тормозных колодок в сторону тормозного цилиндра

Сжатие тормозных колодок в сторону тормозного цилиндра
  1. Поставив колодки, сжимаем их между собой, дабы ещё раз «на всякий случай» утопить тормозной цилиндр.
  2. Устанавливаем тормозной барабан. Если барабан не влезает, то, возможно, слабо ослаблен ручной тормоз, заело тросик, или не до конца зажали тормозной цилиндр.
  3. Ставим колесо, садимся в авто и нажимаем несколько раз на педаль тормоза для того чтобы колодки встали на своё место.
  4. Раскручиваем колесо руками: колесо должно крутиться без особого усилия, без затирания колодок.

Выполняем ту же операцию с другой стороны и подтягиваем ручной тормоз: Как натянуть ручник?  Остаётся проверить ручной тормоз, для этого нужно подвесить колесо на домкрате, раскрутить колесо в ручную, и натянуть ручник. Колесо должно остановиться и крепко зафиксироваться. Для надёжности попробуйте прокрутить колесо вручную – оно должно быть неподвижно.

В просторах интернета находил посты, как люди шлифуют колодки наждачной бумагой, чтобы барабан легче зашёл, так делать категорически не рекомендуем, тем самым мы сокращаем ресурс колодок.
