Комбинация приборов на ВАЗ 2114 располагается в левой части приборной панели, которую автомобилисты часто называют «торпедой». На приборной панели также располагаются различные переключатели и индикаторные лампочки, которые необходимы для управления светотехническим оборудованием, отопителем и другими важными агрегатами.

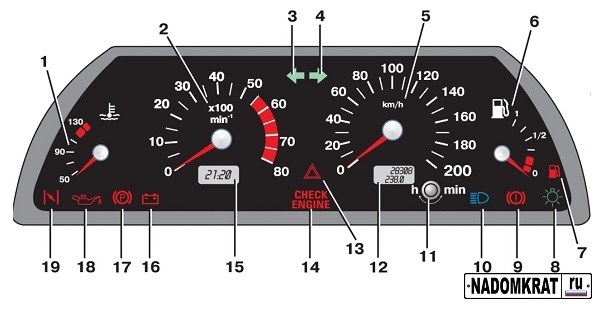

Панель приборов ВАЗ 2114

Панель приборов ВАЗ 2114

Назначение приборов ВАЗ 2114 и расшифровка обозначений на них

Находящаяся в левой части приборной панели, прямо перед водительским сиденьем, комбинация приборов ВАЗ 2114 играет важную роль в управлении автомобилем. На ней располагаются стрелочные приборы, индикаторы ВАЗ 2114 с электронными цифровыми окошками и сигнальными лампочками различного назначения.

  • Индукционный спидометр, получающий показания о скорости от датчика, который расположен непосредственно в коробке передач, показывает реальную скорость автомобиля от нуля до двухсот километров в час. Цена деления 10 км/час. Необходимо иметь ввиду, что такие приборы имеют допустимую погрешность не менее 5 км/час. В нижней, центральной части прибора имеется окошко с электронным дисплеем, в котором двумя строчками отражаются общий пробег за все время эксплуатации машины и текущий пробег.
  • Слева от спидометра располагается тахометр. Это электронный прибор, который, получая сигнал от бортового компьютера, показывает текущие обороты коленвала в данный конкретный момент. Шкала имеет деления в 5 единиц, оцифровка сделана через 10 единиц, максимальное значение — 80. При умножении на 100 получается реальное количество оборотов, например 30 умножить на 100, получается — 3000 об/мин. Диапазон 55 — 60 заштрихован красным — это сигнализирует о приближении к критическим оборотам.Критический диапазон 60 — 80 закрашен красным. При увеличении оборотов до этих значений возможен выход двигателя из строя.В нижней средней части прибора электронной индикацией отображаются время и реальная температура окружающего воздуха.
  • Слева от тахометра находится стрелочный указатель температуры охлаждающей жидкости. Сигнал о реальном состоянии он получает от датчика температуры ОЖ, который находится между ГБЦ и термостатом. Цена деления — 20 градусов. Оцифровка прибора начинается с 50, через два деления стоит 90 и заканчиваются деления на 130 градусах. Красная, опасная зона начинается со 105 градусов. Если стрелка попадает в эту зону, то двигатель надо немедленно выключить, в каком бы режиме он не работал. Из-за перегрева движка возможен выход из строя основных блоков силового агрегата. В верхней части, около цифры 130, имеется графический значок температуры.Справа от спидометра — прибор показывающий наличие и уровень топлива в топливном баке машины.

Цифры на шкале обозначают:

  1. 0 — это пустой бак.
  2. ½ — половина бака.
  3. 1 — это полный бак.

Графический символ бензоколонки вверху прибора означает полностью заправленный бак. Внизу справа загорается оранжевым цветом сигнализатор в виде бензоколонки, сообщающий, что остаток в баке меньше шести литров.

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

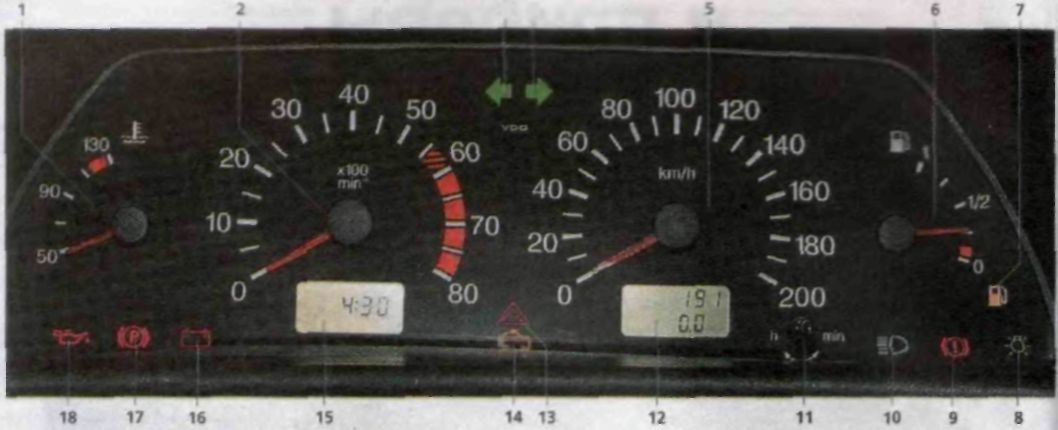

обозначение значков на панели приборов ваз 2114

Обозначение значков на панели приборов ВАЗ 2114

  • значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
  • красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
  • сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
  • сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114,  сообщающие о работоспособности светотехники или состоянии двигателя:

  • в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
  • ниже располагается треугольный красный значок аварийной остановки (13);
  • под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
  • справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

Кнопки ВАЗ 2114

Кнопки ВАЗ 2114

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Кнопки на ВАЗ 2114

Кнопки на ВАЗ 2114

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Панель приборов ВАЗ 2114 — кнопки, индикаторы

Такой элемент, как приборная панель ваз 2114, позволяет автомобилисту безошибочно контролировать наиболее важные параметры состояния машины во время движения, а также своевременно получать сведения о возникших в ней неполадках. Она включает в себя такие компоненты, как собственно приборы, контрольные значки, панели индикации, а также кнопки и лампочки.

Панель приборов ваз 2114

Панель приборов ваз 2114

Приборы и их назначение

Как было сказано выше, приборка ваз 2114 включает в себя несколько приборов, а именно:

  1. Тахометр (с дополнительной панелью).
  2. Спидометр (с дополнительной панелью).
  3. Указатель текущей температуры охлаждающей жидкости.
  4. Указатель уровня топлива в баке.

Первый из этих приборов — тахометр. Он расположен в центре слева приборной панели. Этот прибор предназначен для контроля оборотов двигателя в настоящее время. Его шкала разградуирована с интервалом в 5 единиц, а максимальная величина, указанная на шкале, составляет 80 единиц.

Тахометр ваз 2114

Тахометр ваз 2114

Как можно заметить, промежуток от 55 единиц до 60 выделен при помощи красной штриховки, а промежуток от 60 до 80 единиц — полностью красный. Это критический интервал, который говорит о том, что мотор на таких оборотах работает на пределе и существует вероятность его выхода из строя.

Прямо под тахометром расположена индикационная панель, на которой отображается температура окружающего воздуха и текущее время.

Справа от тахометра, также в середине приборной панели, расположен спидометр индукционного типа. Он позволяет моментально контролировать любые изменения скорости движения машины. Градуировка шкалы этого прибора произведена с шагом в 10 км/ч, а максимальная скорость, нанесенная на спидометр — 200 км/ч.

Спидометр ваз 2114

Спидометр ваз 2114

Прямо под спидометр размещена индикационная панель, которая отображает текущий (с момента обнуления и по настоящее время) и полный (за все время) пробег автомашины.

Руководствуясь показаниями индукционного спидометра, следует помнить о том, что минимальная погрешность подобного рода приборов — не менее 5 км/ч, а максимальная может доходить до 10-15 км/ч.

С самого левого края (левее тахометра) панель ваз 2114 содержит индикатор текущей температуры охлаждающей жидкости. Показания на него поступают от электронного датчика температуры. Интервал делений на приборной шкале составляет 20 градусов С, а максимально возможная точка равняется 130 С. Следует отметить, что промежуток от 105 С и до верхней границы шкалы выделен красным цветом, который говорит об опасности дальнейшего движения.

Если стрелка прибора вошла в указанный интервал, следует немедленно остановить автомашину, заглушить мотор и дать ему остыть. В противном случае (при продолжении движения) возможен выход двигателя из строя в результате перегрева.

Приборы показаний температуры и уровня топлива в ваз 2114

Приборы показаний температуры и уровня топлива в ваз 2114

В крайней правой части панели, справа от спидометра, расположен прибор, указывающий текущее количество топлива в баке.

Его шкала разградуирована через 1/4 от общего объема бака, и имеет дополнительные цифры и обозначения:

  1. 0 — топливо в баке отсутствует.
  2. Подсвечивается нижнее изображение оранжевой бензоколонки — топлива осталось меньше, чем 6 литров.
  3. 1/2 — объем топлива в баке составляет половину от общего объема бака.
  4. 1 — бак полный.
  5. Верхний значок бензоколонки — бак заполнен до предела.

Стоит отметить, что эксплуатировать автомашину, на которой не работают один или несколько основных приборов — крайне нежелательно, поскольку это может привести к ошибкам в управлении и возможным серьезным повреждениям агрегатов автомобиля (а поездки с нерабочим спидометром, вдобавок ко всему, являются незаконными).

Дополнительные контрольные элементы — значки и лампочки

Посмотрев на щиток приборов ваз 2114, можно заметить, что кроме главных приборов, на нем расположены дополнительные лампочки и подсвечиваемые значки. Они играют очень важную роль и сообщают автомобилисту либо о включении/выключении каких-либо функций либо о критическом состоянии определенных узлов и агрегатов автомашины.

Стоит отметить, что значки на всех марках и моделях автомобилей унифицированы по международному стандарту. Сделано это для того, чтобы автовладелец мог всегда точно и безошибочно определять их значение.

Обозначение значков приборки ваз 2114

Обозначение значков приборки ваз 2114

Рассмотрим эти значки и их предназначение подробнее:

  • масленка с каплей масла у носика (подсвечивается красным) — масло в картере ниже критического уровня;
  • дворники и фонтан омывателя (подсвечивается оранжевым) — количество омывающей жидкости менее 1 литра;
  • термометр (подсвечивается оранжевым) — количество охлаждающей жидкости при выключенном моторе ниже критического уровня;
  • машина с открытыми дверьми (подсвечивается красным) — какая-то из дверей (или двери) не закрыта (не закрыты);
  • перечеркнутая лампочка — вышли из строя габаритный огни либо стоп-сигнал;
  • кружок со штрихами по бокам — неисправны тормоза, критический износ колодок;
  • человек, пристегнутый ремнем безопасности — один или несколько пассажиров не пристегнуты;
  • две зеленые стрелки, направленные в разные стороны — один из поворотников включен;
  • Check Engine — возникли неполадки двигателя, требуется диагностика;
  • синяя лампочка — включен дальний свет;
  • зеленая лампочка — включен ближний свет.

Кроме этого, панель приборов ваз 2114 более ранних выпусков имела несколько дополнительных обозначений, которые были расположены в ее левой нижней части, а именно:

  • буква P внутри круга — включен ручной тормоз;
  • значок аккумулятора — разряжен аккумулятор;
  • восклицательный знак в круге — слишком низкий уровень тормозной жидкости.

В одном ряду с этими значками был и значок низкого уровня масла красного цвета, выполненный в виде масленки.

Таким образом, значки на приборке охватывают практически все основные параметры, говорящие о состоянии автомашины, и позволяют водителю сразу же принять меры по устранению возникших неисправностей.

Кнопки

Кроме главных приборов, лампочек и значков, на самой панели расположен и ряд кнопок, отвечающих за включение/выключение тех или иных полезных функций.

Кнопки ваз 2114

Кнопки ваз 2114

Выглядят они следующим образом:

  1. Кнопка, расположенная справа снизу под спидометром позволяет настраивать время и температуру на цифровой панели индикации, а также сбрасывать текущее расстояния пробега (для этого кнопку следует нажать и держать не менее 5 секунд — до тех пор, пока не произойдет сброс показателей).
  2. Двойная кнопка с парой переключателей отвечает за освещение. Кнопка, на которой нарисованы две фары, служит для включения габаритных огней, а кнопка, на которой изображена одна фара — включает ближний свет.
  3. Кнопка, с изображенной на ней фарой и штрихами, нанесенными по углом, а также волнистой линией — отвечает за включение передних противотуманных фар.
  4. Похожая кнопка, на которой штрихи идут не под углом, а горизонтально — отвечает за включение задних противотуманных фар.
  5. Кнопка с изображенным на ней прямоугольником, в нижней части которого расположены волнистые вертикальны линии, служит для включения обогрева заднего стекла.
Кнопки на ваз 2114

Кнопки на ваз 2114

Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

Описание кнопок на панели приборов ВАЗ 2114

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

  • Спидометр;
  • Тахометр;
  • Указатель температуры ОЖ;
  • Указатель уровня топлива в баке.
Комбинация приборов

Комбинация приборов

Давайте детальнее их изучим.

  1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
  2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
  3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
  4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
    1. 0 — бак пустой;
    2. 1/2 — бак заполнен наполовину;
    3. бак полный;
    4. Изображение бензоколонки вверху — бак заполнен максимально;
    5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.
Обозначение значков

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Изображение Обозначение
Значок канистры с каплей жидкости Изображение сообщает о снижении уровня масла в картере двигателя ниже допустимого, подсвечивается красным
Значок дворников и фонтанчика Сообщает о недостаточном количестве омывающей жидкости. Если омывателя остается меньше литра, значок загорается оранжевым
Значок термометра Говорит о снижении уровня охлаждающей жидкости в расширительном баке на холодном двигателе ниже допустимого. Загорается оранжевым цветом
Значок машины с открытыми дверьми Сообщает о том, что какие-то из дверей не закрыты. Подсвечивается красным
Значок перечеркнутой лампочки Сообщает о неисправности габаритов или стоп-сигналов
Значок круга со штрихами по бокам Говорит о неисправности тормозов, выработке колодок
Значок человека с ремнями безопасности Сообщает о том, что кто-то не пристегнул ремни.
Значок двух зеленых стрелок Сигнализируют о включении левого или правого поворотника
Значок Check Engine Загорается красным при возникновении неполадок двигателя
Значок синей лампочки Говорит о включенном дальнем свете
Значок зеленой лампочки Говорит о включении ближнего света.
Обозначения, предусмотренные на ВАЗ 2114 более ранних модификаций
Красный значок канистры с каплей жидкости Сигнализирует о падении масла, означает аварийное давление масла
Значок буквы «Р» в кружочке Сигнализирует о не выключенном ручном тормозе
Изображение аккумулятора Включается при разрядке аккумуляторной батареи
Значок восклицательного знака в кружке



Загорается красным, сообщает о снижении уровня тормозной жидкости.
