Органы управления Ваз 2109

Содержание статьи

Панель приборов ВАЗ 2109

Описание комбинации приборов на автомобиле ВАЗ 2109

  1. Спидометр -показывает с какой скоростью двигается ваз 2109, также имеется механический циферблат суточного и общего пробега.
  2. Указатель и сигнализатор «Уровень топлива»
  3. Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором
    нежелательна.
  4. Тахометр. Показывает частоту вращения коленчатого вала двигателя.

Обозначения приборов и указатели на дисплее ваз 2109



Обозначения приборов ваз 2109

  1. – табло «TEST» (загорается в режиме самоконтроля сигнализаторов);
  2. – табло «STOP» (загорается при включении одного из сигнализаторов, символизирующих неисправность, без устранения которой запрещается дальнейшее движение);
  3. – сигнализатор аварийного состояния рабочей тормозной системы (загорается при понижении уровня жидкости в бачке гидропривода тормозов ниже отметки «min»;
  4. – сигнализатор недостаточного уровня охлаждающей жидкости;
  5. – сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя;
  6. – сигнализатор выхода из строя нитей ламп стоп-сигналов и габаритных огней;
  7. – сигнализатор износа передних тормозных колодок;
  8. – сигнализатор недостаточного уровня масла в картере двигателя;

Комбинация приборов и обозначения значков

Комбинация приборов и обозначения значков ваз 2109

1 – ручка обнуления суточного пробега.

2 – сигнализатор включения дальнего света фар;

3 – сигнализатор включения наружного освещения;

4 , 6 – сигнализаторы указателей поворота;

5 – сигнализатор заряда аккумуляторной батареи;

7 – сигнализатор аварийного давления масла в двигателе;

8 – указатель уровня топлива в топливном баке;

9 – сигнализатор «Проверьте двигатель»;

10 – сигнализатор включения стояночного тормоза;


 Руль ВАЗ 2109

Руль на автомобиле ВАЗ 2109 не регулируется. На руле находится включатель звукового сигнала для того чтобы посигналить нужно нажать как бы по середине руля и сигнал будет подаваться пока вы нажимаете на него.

 Переключатели под рулём

Левый переключатель на девятке служит для включения поворотников, а также для включения или моргания дальним светом. Для того чтобы включить левый поворотник рычаг нужно перевести в нижнее положение,а для того чтобы включился правый, то нужно рычаг поставить в верхнее положение. Дальний свет фар включается так нужно левый переключатель нажать как бы от себя. А чтобы моргать дальним светом нужно рычаг дергать на себя.

Левый переключатель под рулём ваз 2109

Правый переключатель под рулём служит для управления дворниками и омывайкой. Переведя рычаг вверх, вы включаете прерывистый режим работы стеклоочистителя. При этом рычаг не фиксируется и, когда вы его отпустите, возвращается в своё изначальное положение.

Если надо зафиксировать рычаг в положении прерывистого режима работы стеклоочистителя, переведите его дальше вверх. Этим режимом удобно пользоваться при мелком дожде.

Переводя рычаг вверх в фиксированное положение, вы включаете малую скорость работы стеклоочистителя.
Переводя рычаг еще выше в следующее фиксированное положение, вы включаете большую скорость работы стеклоочистителя.

Если надо включить омыватель ветрового стекла, потяните рычаг на себя. В этом положении рычаг не фиксируется. Одновременно с омывателем включится стеклоочиститель ветрового стекла. Если ваш автомобиль оборудован фароочистителями, то при включенных фарах в этом положении рычага включаются и фароочистители.

Если требуется включить очиститель заднего стекла, нажмите на рычаг от себя. Это положение рычага фиксированное.

Если надо включить омыватель заднего стекла, переведите рычаг от себя дальше в нефиксированное положение. В этом положении рычага задний стеклоочиститель продолжает работать.

Правый переключатель стеклоочистителя и дворников ВАЗ 2109

Вещевой ящик ВАЗ-2109

Вещевой ящик предназначен для хранения мелких предметов. Чтобы открыть его, поднимите ручку замка вверх и опустите крышку ящика. Открытый ящик освещается изнутри лампой, которая горит только при включенном зажигании.

Бардачок ВАЗ 2109

Прикуриватель

Для включения прикуривателя нажмите на ручку прикуривателя до фиксации. Примерно через 20 с ручка со щелчком вернется обратно. Теперь выньте прикуриватель из гнезда. Повторно пользоваться прикуривателем можно через 30 с.

Прикуриватель ВАЗ 2109

Пепельница

Чтобы открыть пепельницу, потяните ее на себя.

Пепельница ВАЗ-2109

 Рычаг переключения передач

На рукоятке рычага нанесена схема переключения передач. Заднюю передачу надо включать только после полной остановки автомобиля.. При включении задней передачи рычаг после прохождения положения первой передачи перемещается с заметным сопротивлением. Преодолевая это сопротивление, доведите рычаг влево и вперед.

Рычаг переключения передач на ваз 2109

Замок зажигания ВАЗ 2109

Выключатель (замок) зажигания, объединенный с противоугонным устройством, запирающим рулевое управление, расположен с правой стороны рулевой колонки.

Замок зажигания ВАЗ 2109

Гидрокорректор фар

Гидрокорректор фар служит для корректировки направления пучка света фар в зависимости от загрузки автомобиля.

Гидрокорректор фар ваз 2109

Ручник на ваз 2109

Чтобы включить стояночный тормоз, поднимите рычаг до упора вверх (при правильно отрегулированном тормозе не более 8 щелчков). При этом загорится красным светом контрольная лампа  в комбинации приборов.

Ручник ваз 2109

Чтобы выключить стояночный тормоз, немного потяните рычаг вверх, нажмите на кнопку на торце рукоятки рычага и опустите его до упора вниз.

Кнопка включения габаритов и ближнего света фар ВАЗ 2109

Нажатием на нижнюю часть клавиши центрального переключателя наружного освещения до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака. При этом загорается зеленым светом контрольная лампа  в комбинации приборов. Нажатием на клавишу до второго фиксированного положения дополнительно включают ближний свет фар.

Включение габаритов и ближнего света фар ВАЗ -2109

Обогрев заднего стекла

Чтобы включить обогрев заднего стекла, нажмите на кнопку выключателя, при этом в ней загорится лампа. При повторном нажатии обогрев выключается. Обогрев стекла работает только при включенном зажигании. При включенном обогреве заднего стекла расходуется большая мощность. Во избежание разряда аккумуляторной батареи рекомендуется включать обогрев при работающем двигателе и только на время, необходимое для очистки стекла.

Обогрев заднего стекла ваз 2109

 Регулировка подсветки комбинации приборов ВАЗ 2109

Чтобы выключить подсветку приборов, поверните ручку против часовой стрелки. Для увеличения яркости поверните ручку по часовой стрелке. Подсветка приборов включается одновременно с включенными габаритными фонарями.

Регулировка комбинации приборов ВАЗ 2109

Включение и выключение аварийной сигнализации

Для включения аварийной сигнализации нажмите на кнопку выключателя, при этом загораются мигающим светом указатели поворотов и лампа в кнопке выключателя. При повторном нажатии сигнализация отключается.

Включение и выключение аварийки ваз 2109

Противотуманные фонари

Чтобы включить задние противотуманные фонари, нажмите на кнопку выключателя, при этом в ней загорится лампа. При повторном нажатии фонари выключаются. Задние противотуманные фонари можно включить, если горит ближний свет фар.

Противотуманки ваз 2109

Регулировка вентиляции и отопления салона ваз 2109

Управление печкой на автомобиле ваз 2109 производится при помощи рычажков и переключателя.

Органы управления печкой ваз 2109

1. Для увеличения подачи воздуха включите вентилятор отопителя. Ручка переключателя вентилятора имеет четыре положения: 0 – вентилятор выключен, I и II – промежуточные скорости, III – максимальная скорость подачи воздуха вентилятором.

2. Этой ручкой регулируют подачу воздуха на ветровое стекло. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.

3. С помощью этой ручки регулируют подачу воздуха к ногам водителя и переднего пассажира. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.

4. Данной ручкой регулируют температуру воздуха, поступающего в салон. При крайнем левом положении ручки в салон поступает холодный воздух, при крайнем правом — максимально подогретый.

Дефлекторы потока воздуха

Дефлекторы ваз 2109

Чтобы отрегулировать направление потока воздуха из боковых и центральных сопел, переведите ручку дефлектора вправо или влево. Для регулирования потока воздуха используйте боковую ручку. При верхнем положении заслонка сопла полностью закрыта, при нижнем — открыта.

Боковые двери ВАЗ 2109

Чтобы открыть дверь изнутри, потяните ручку 1 на себя.

Чтобы открыть или закрыть окно используется ручка под номером 3.

Ручка двери под номером 2.

Для блокировки двери изнутри нажмите на кнопку блокировки. Чтобы разблокировать замок, вытяните кнопку.

Детский замок ваз 2109

Заднюю дверь можно заблокировать, нажав на кнопку блокировки при открытой двери и захлопнув ее. Передние двери таким образом заблокировать нельзя, так как при открытой двери кнопка блокировки не опускается.

Чтобы дети по неосторожности не открыли задние двери на ходу, нажмите вниз рычажок детского замка и захлопните дверь. Теперь дверь можно открыть только снаружи.

Багажник ваз 2109

  • Вставьте ключ и поверните его против часовой стрелки. Затем выньте ключ.
  • Нажмите на кнопку замка и немного приподнимите дверь. Дальше под действием газонаполненных упоров дверь поднимется до конца сама. В открытом положении дверь удерживается газонаполненными упорами.
  • Чтобы закрыть дверь, опустите и захлопните ее. Затем вставьте ключ в замок и поверните его по часовой стрелке.

Как открыть капот на ВАЗ 2109

Как открыть капот на автомобиле ваз 2109

Для того чтобы открыть капот на ваз 2109 нужно дёрнуть рычаг который находится слева под панелью приборов. После просуньте руку под капот чуть левее середины, нажмите снизу вверх на рычаг предохранительного крючка и поднимите капот. Выньте упор из зажимов на передней части автомобиля, удерживая капот. Поднимите упор и вставьте его загнутый конец в отверстие на внутренней стороне капота. Чтобы закрыть капот, выньте конец упора из отверстия, слегка приподняв капот. Опустите упор и зафиксируйте его в зажимах. Осторожно опустите капот, при этом защелкнется предохранительный крючок. Надавите на капот возле замка до щелчка.

Как отрегулировать передние сиденья

Перед поездкой отрегулируйте положение сиденья так, чтобы чувствовать себя за рулем комфортно. Неудобная посадка повышает утомляемость, что может негативно повлиять на безопасность движения. Передние сиденья регулируются в продольном направлении (вперед-назад), по углу наклона спинки и по высоте подголовников.Правильным считается регулировка сиденья, когда выпрямленная левая нога всей стопой опирается на пол под педалью сцепления, а руки, слегка согнутые в локтях, лежат на рулевом колесе в положении “без 10 минут 2 часа”. Сядьте на сиденье и проверьте, насколько удобно сидеть за рулем.

Регулировка передних сидений ваз 2109

Если надо передвинуть сиденье вперед или назад, поднимите ручку и передвиньтесь вместе с сиденьем в нужном направлении, после чего отпустите ручку. Слегка подвиньтесь вперед-назад, чтобы сиденье зафиксировалось в выбранном положении.

Если надо отрегулировать наклон спинки сиденья, поверните ручку шарнира. Спинка поднимается или опускается при вращении ручки в соответствующую сторону.

Чтобы отрегулировать подголовник по высоте, поднимите его вверх или опустите вниз. Пружинные зажимы удержат подголовник в выбранном положении.

Ремни безопасности

  • Чтобы пристегнуть ремень, плавно вытяните его и вставьте язычок в замок до щелчка.
  • Ремень не должен перекручиваться.
  • Чтобы отстегнуть ремень, нажмите на кнопку замка.

Лючок и крышка бензобака

Люк и крышка бензобака ваз 2109

Снятие щитка приборов на высокой панели ВАЗ 2109

Ознакомившись со схемой высокой панели приборов у ВАЗ 2109, многие наверняка задумаются над вопросом ее снятия.

Причин для того, чтобы выполнить демонтаж панели, более чем достаточно:

  • Ремонт, модернизация системы отопления;
  • Кузовной ремонт;
  • Замена старой панели на новую;
  • Покраска автомобиля;
  • Шумоизоляция кузова и пр.

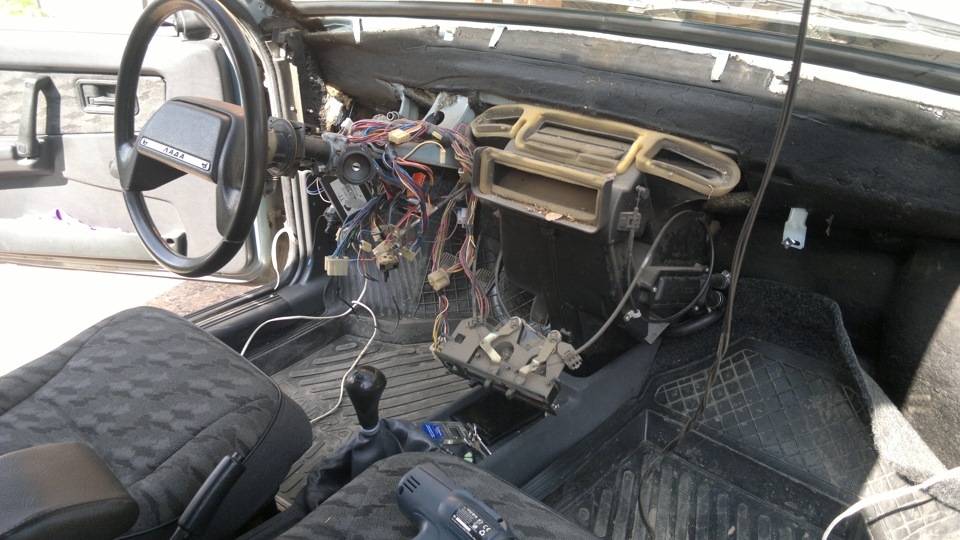

Процесс демонтажа

Процесс демонтажа

Нельзя сказать, что снятие панели — процесс сложный. Основная проблема заключается во времени, которое необходимо затратить на работу. Задача требует сосредоточенности и повышенного внимания, чтобы демонтировать все элементы, приборы, накладки.

Процесс выглядит следующим образом.

  1. Снимите сам руль, иначе во время демонтажа панели он будет вам серьезно мешать.
  2. Вытяните на себя подсос карбюратора. У инжекторных двигателей такого элемента нет. Затем снимите с тяги привода ручку, выполненную из пластика.
  3. Далее снимается декоративная накладка консоли. Для этого достаточно открутить по бокам два крепежных винта.
  4. Демонтируйте пепельницу, удалите со своего посадочного места прикуриватель.
  5. Снимите ручку, которая отвечает за обороты электромотора вентилятора.
  6. Подденьте отверткой рычаги привода отопителя салона, что позволит снять и эти декоративные элементы.
  7. Отключите колодку с проводами от переключателя режимов вентилятора печки.
  8. Демонтируйте с контактов два питающих провода лампочки подсветки панели управления печкой.
  9. Теперь вам потребуется избавиться от нескольких декоративных ручек управления — гидрокорректора фар, регулятора подсветки приборов.
  10. Следующий шаг — демонтаж самого гидрокорректора и регулятора освещения. Вам потребуется торцевой ключ, подходящий по диаметру под используемые крепежные гайки. Открутив, протолкните их внутрь. Чуть позже вы сможете их извлечь наружу.
  11. Слева и справа снимаются воздушные дефлекторы обогрева боковых окон.
  12. Здесь же с помощью крестовой отвертки нужно открутить с каждой стороны по одному крепежному винту, которые удерживают верхние накладки панели.
  13. Демонтируйте переключатель наружного света па приборной панели. Чтобы это сделать, нужно аккуратно плоской отверткой поддеть переключатель и вытащить его наружу. Резко не тяните, поскольку переключатель ограничен длиной используемых проводов. От переключателя отключите питающую колодку с проводами и отставьте в сторону. Колодку пока можно протолкнуть внутрь панели.
  14. Если у вас имеется аудиосистема, снимите магнитолу. Теперь извлеките стандартное гнездо от радиоприемника. Разумеется, если оно у вас осталось.
  15. Открутите центральный крепеж от накладки панели.
  16. Приступаем с снятию накладки приборной панели. Перед этим обязательно отщелкните имеющиеся под приборной доской защелки. Делается это парой плоских отверток. Инструменты вставьте по краям и придавите. Выполняя движения вверх, панель приподнимается и потом полноценно снимается.
  17. Накладка демонтирована, но это только половина дела. Далее вы без проблем можете отключить питающую проводку от прикуривателя и лампы подсветки прикуривателя.
  18. Так же без особых сложностей отключаются провода от аварийного сигнала и лампы подсветки аварийки.
  19. Обязательно не забудьте снять декоративную накладку с переднего динамика и выключателя обогрева стекла, плюс накладку выключателя задней противотуманной оптики. Если динамик у вас также имеется, его потребуется демонтировать.
  20. Просуньте руку в отверстие, имеющееся под динамиком, чтобы отключить колодку с проводкой от переключателя противотуманок и обогрева заднего стекла.
  21. Комбинация приборов удерживается на панели двумя крепежными винтами, которые следует открутить. Потяните ее на себя, открутите гайку и выньте гибкий трос привода от спидометра.
  22. Все, колодку с проводкой от комбинации приборов можно отсоединить и убрать пока в сторонку.
  23. Аналогично сделайте с замком зажигания — отключите колодку с проводами, снимите с разъема провод массы релюшки зажигания.
  24. Здесь же в непосредственной близости вы увидите провод от контрольной лампы воздушной заслонки. Но только у карбюраторного ВАЗ 2109. Инжекторные версии этим проводом не оснащаются.

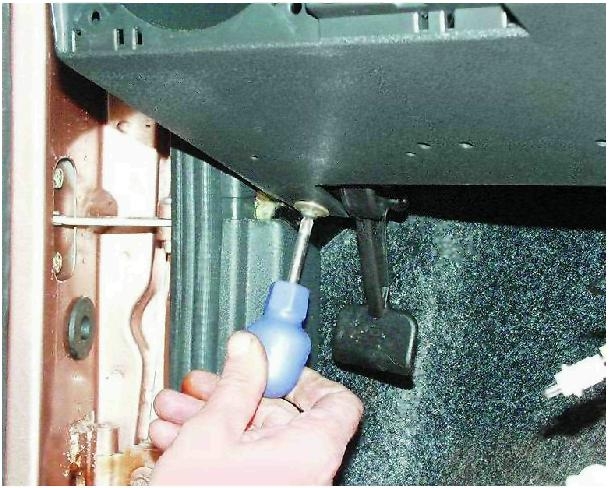

  25. С каждой стороны панель открутите по одному нижнему крепежному винту.
  26. Рассоедините питающую проводку подсветки бардачка.
  27. Открутите крепежи панели отопителя и отведите ее вниз. Так панель не будет вам мешать.
  28. Демонтируйте крепежные элементы направляющей тяги печки салона.
  29. Открутите все оставшиеся боковые верхние и центральные крепежи, после чего панель наконец-то можно будет полностью снять.
Один из многих винтов

Один из многих винтов

Контрольные лампы и сигнализаторы

лампа габаритовКонтрольная лампа включения габаритного света

Загорается при включенных габаритных огнях во всех фарах автомобиля. Цвет зеленый.



лампа противотуманокКонтрольная лампа включения заднего противотуманного света

Загорается при включении противотуманных фонарей в задней части автомобиля. Цвет оранжевый.

лампа дальнего светаКонтрольная лампа включения дальнего света фар

Загорается при включенном дальнем свете в передних блок-фарах. Цвет синий.

лампа поворотовКонтрольная лампа указателей поворота

Загорается мигающим светом при включении указателей поворотов на ту или иную сторону автомобиля. Цвет зеленый. При выходе из строя одной из лампочек в указателях поворота мигает с удвоенной частотой. На щитке приборов высокой панели это две лампы и разные две стрелки на правый и левый борт.

лампа обогреваКонтрольная лампа включения обогрева заднего стекла

Загорается при включении обогрева заднего стекла. Цвет оранжевый.

лампа габаритных огнейКонтрольная лампа включения габаритных огней

Загорается при нажатии на клавишу выключателя наружного освещения и включении габаритных огней. Цвет зеленый.

табло STOPТабло STOP

Табло STOP загорается при возникновении неисправности в жизненно важных системах автомобиля, движение в таком случае запрещено:

— упало давление в системе смазки (плюс загорается лампа, указывающая на недостаточное давление масла);

— упал уровень тормозной жидкости в бачке (плюс загорается лампа, указывающая на не герметичность тормозной системы);

— поднят рычаг стояночного тормоза (плюс загорается лампа, сигнализирующая о блокировке колес автомобиля).

— выход из строя ламп стоп-сигналов в задних фонарях или отказ габаритных огней (плюс загорается сигнализатор выхода из строя стоп-сигналов и габаритных огней). Цвет красный.

лампа TESTТабло TEST

Табло TEST загорается при выполнении самотестирования сигнализаторов для контроля их исправности. Цвет оранжевый.

лампа давления маслаКонтрольная лампа недостаточного давления в системе смазки

Загорается при падении давления масла ниже критического в системе смазки двигателя автомобиля. Цвет красный.

лампа тормозовКонтрольная лампа аварийного состояния рабочей тормозной системы

Загорается при падении уровня тормозной жидкости в бачке на главном тормозном цилиндре ниже отметки MIN, а также при поднятии рычага стояночного тормоза для контроля исправности. Цвет красный.

лампа ручникаКонтрольная лампа включения стояночного тормоза

Загорается при поднятии ручника. Цвет красный.

лампа аварийкиКонтрольная лампа включения аварийной сигнализации

Загорается мигающим светом после нажатия на кнопку включения аварийной сигнализации. Цвет красный.

лампа заслонкиКонтрольная лампа прикрытия воздушной заслонки карбюратора

Загорается при вытянутой на себя рукоятке «подсоса». Цвет оранжевый.

лампа заряда АКБКонтрольная лампа заряда аккумуляторной батареи

Загорается после включения зажигания и гаснет после пуска двигателя, сигнализируя таким образом, что зарядка пошла. Цвет красный.

check engine лампаКонтрольная лампа GHECK ENGINE

Контрольная лампа GHECK ENGINE загорается при появлении неисправности в системе управления на автомобилях ВАЗ 2108, 2109, 21099 с впрысковыми двигателями. Цвет красный.

лампа резерва топливаКонтрольная лампа резерва топлива

Загорается при падении уровня топлива в бензобаке (6-8 л.). Цвет оранжевый.

сигнализатор дверейСигнализатор незакрытых дверей

Загорается если какая-либо дверь автомобиля не закрыта. Цвет красный.



сигнализатор ремнейСигнализатор не пристегнутых ремней безопасности

Загорается если не пристегнут один из ремней безопасности.

сигнализатор уровня ОЖСигнализатор недостаточного уровня охлаждающей жидкости

Загорается при понижении ниже нормы уровня охлаждающей жидкости в расширительном бачке. Цвет оранжевый.

сигнализатор уровня омывайкиСигнализатор недостаточного уровня омывающей жидкости

Загорается при низком уровне омывающей жидкости в бачке стеклоомывателя (1/4 объема бачка). Цвет оранжевый.

сигнализатор износа колодокСигнализатор износа тормозных колодок

Загорается при износе ниже допустимого предела накладок передних тормозных колодок. Цвет оранжевый.

сигнализатор уровня маслаСигнализатор недостаточного уровня масла

Загорается при падении в картере двигателя уровня масла ниже допустимого уровня (отметки MIN на щупе). Цвет оранжевый.

Примечания и дополнения

— Сочетания контрольных ламп и сигнализаторов может быть различно на автомобилях ВАЗ 2108, 2109, 21099 разных годов выпуска (с низкой и высокой панелью) разной комплектацией.
