Установка короткоходной кулисы на ВАЗ 2109

Кулиса является важным компонентом коробки передач ВАЗ 2109. При его выходе из строя или неудовлетворительной работе кулису легко можно поменять, отремонтировать.

Виды

Есть два вида кулис:

Короткоходные;
Длинноходные.

Принципиальной разницы между двумя типами агрегатов нет. Плюс короткоходной заключается в том, что она на доли секунды обеспечивает более быстрое переключение передач.

Не верьте тем, кто утверждает, что короткоходка положительно влияет на динамику. Между кулисой и динамикой автомобиля нет никакой связи. Но короткоходка имеет свои плюсы.

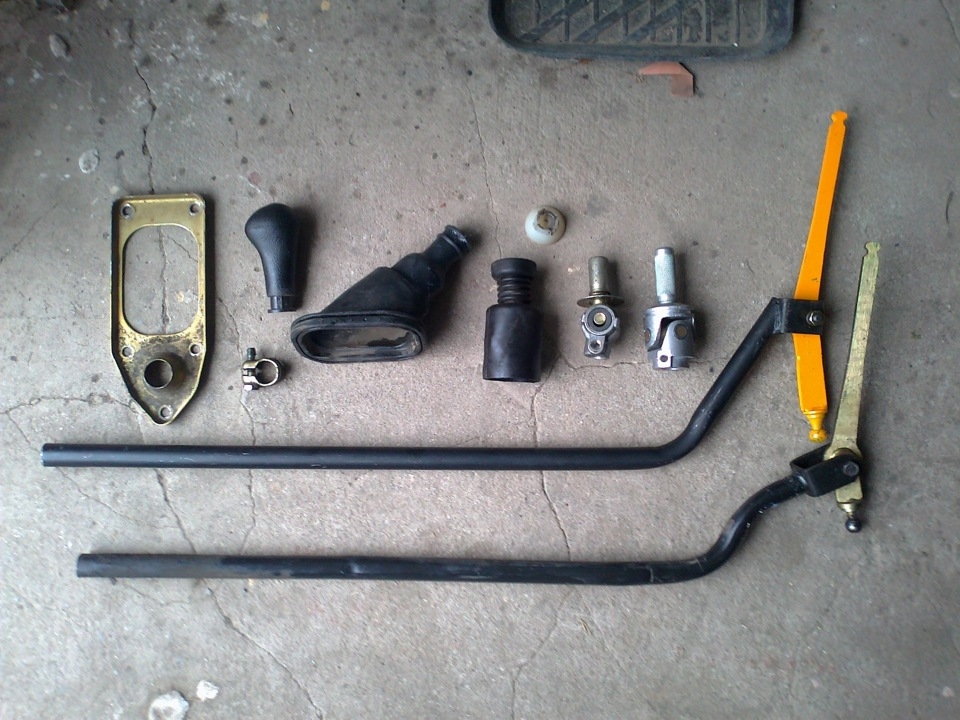

Комплект для замены

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
Вышла из строя старая кулиска;
Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

Существенно увеличился люфт селектора КПП.
Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
Передачи удается переключить, но с большим прикладываемым усилием.
Скорости меняются некорректно. Вместо одной включается совсем другая.
Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.

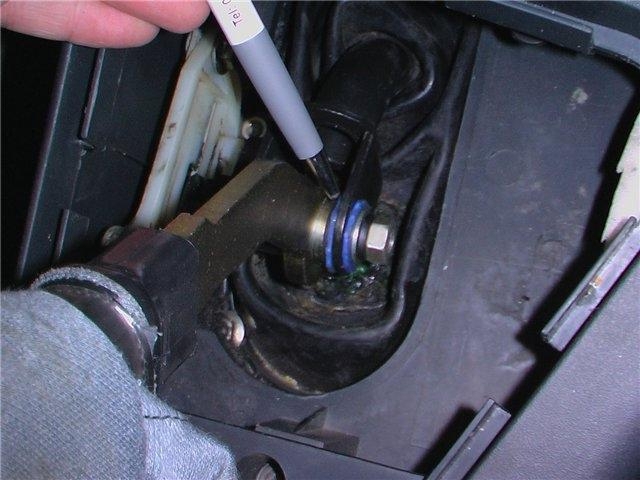

Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
Сняв карданчик, демонтируйте пыльник штока.
Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
Верните на место пыльник, прокрутите карданчик.
Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

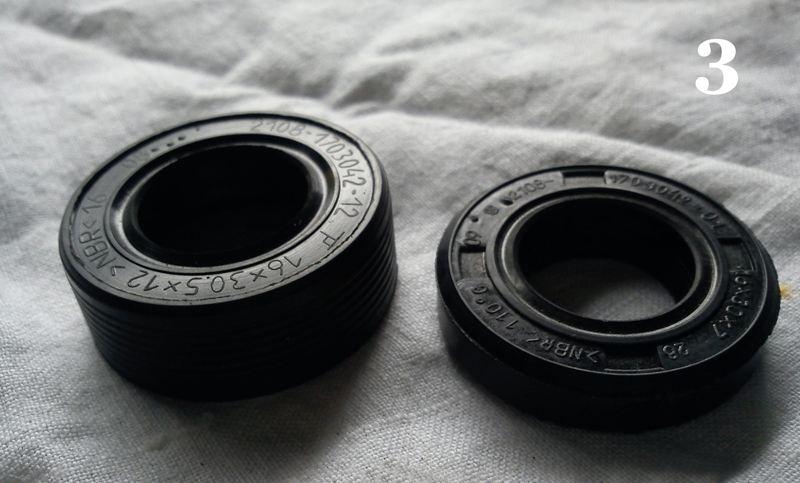

Сальник

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

У ВАЗ 2109 есть своя болезнь, слабое место — это кардачник кулисы. Его замена на аналог от Калины позволит решить проблему, превратить недостаток в достоинство.

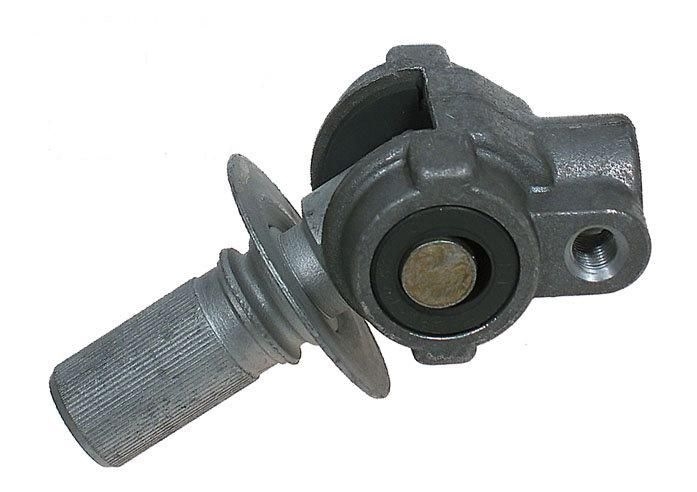

Карданчик

Инструкция по замене карданчика следующая.

Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
Ключом на 10 открутите болт фиксации на кардане.
Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

Включите заднюю передачу, ослабьте натяжение хомута.
Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
Затяните хомут обратно.
Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

Установите рычаг коробки на первую передачу;
Ослабьте хомут кулисы;
Проверните привод кулисы против часовой стрелки;
Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Процесс регулировки

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Тип кулисы	Особенности
Короткоходная	Переключение передач становится короче, скорости меняются, словно с помощью джойстика; Устанавливается вместе с коротким карданчиком, что способствует снижению люфта и повышению четкости переключения; Не устанавливается заводом на автомобиль. Требуется покупать отдельно или изготавливать своими руками; Стоимость достаточно высокая;Для переключения скоростей требуется прикладывать большее физическое усилие; Изначально разработана для спортивных автомобилей
Длинноходная (стандартная)	Для смены скорости КПП приходится перемещать рычаг на большое расстояние; Устанавливается в паре с обычным карданчиком. Являются слабым местом автомобиля, настоящей болезнью; Предусмотрена заводом-изготовителем; Для переключения передач практически не приходится прикладывать усилия; Создана специально для переднеприводных автомобилей ВАЗ

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.

Установка короткоходной кулисы — еще один способ

Наконец то я созрел на установку той самой короткоходной кулисы, ибо ходы рычага в стоке меня не очень то устравиали, хотя стоит калино-карданчик, да и вцелом кулиса исправна.

Сначала относился с недоверием к сему девайсу, многие говорили мол синхроны в коробке угробишь, передачи вылетать станут и так далее., так же говорили и про калино кардан, но с ним уже прошел около 15000км, ничего не вылетает, ничего не хрустит.

И последней каплей для меня стала прокатится на машине с такой кулисой, чтобы ощутить так сказать всем тело прелести этой тюнячки, вообщем прокатившись на машинке, я окончательно начал плеваться от ходов рычаго своей кпп.

И так решение принято, мчим на иркутский рынок знаменский, так как в нашей «Деревне» на меня смотрели с выпучеными глазами, когда я спрашивал о наличии короткоходной кулисы.

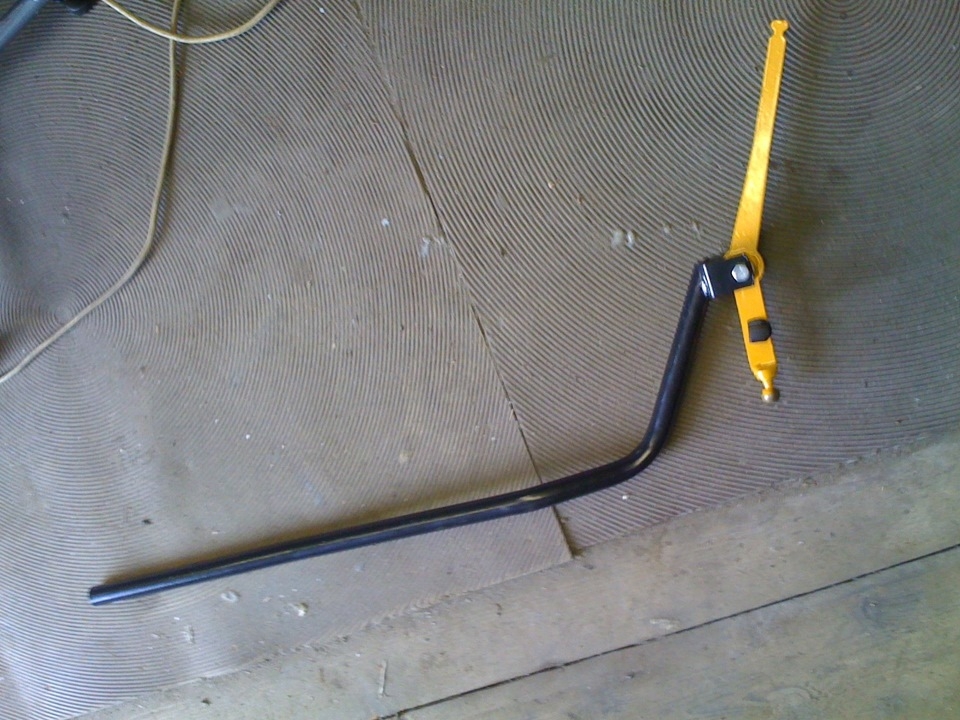

Ну вот и приобретен этот девайс за скромную сумму в 550р.

Мчу в ангарск, в предвкушении опробовать этот агрегат, установка заняла около часа, больше время уходило на всякую фигню типа стягивания присохшего пыльника, откручивание заржавевших гаек и так далее.

Вообщем поставил все, отрегулировал, и был просто поражен кароткими и главное четкими ходами рычага кпп., картину портит только изрядно подуставшая корзина сцепления., ей кстати полгода, но ездить уже не возможно, лепестки видимо продавились и идет недовыжим, отсюда не совсем мягкое включение, но тем не менее я очень доволен, тем более за такие копейки.

Единственным минусом я бы назвал странный наклон рычага., т.е. он как бы всегда наклонен вперед, соответственно при включении 1-ой, 3-ей, и 5-ой передачь, бьемся…упираемся…, как хотите в бороду панели, прикола так и не понял для чего так сделали, но ездить так начинает напрягать.поэтому в скором времени отдам сварщику чтобы исправил это дело, а именно просто сделал так чтобы рычаг стоял как бы вертикально, т.е убрал этот дурацкий наклон вперед, из за которого все руки себе пообил.

В целом штука офигенная, денег своих однозначно стоит.

Короткая кулиса ваз 2109: изготавливаем

Короткая кулиса на ваз 2109 становится очень популярной среди владельцев машин ВАЗ, любящих разнообразный тюнинг и свою машину. При этом многие ненавидят рычаг для переключения передач, имеющий большой ход, он просто «скитается» практически по всему салону машины при переключении нужной передачи.

Поэтому короткоходая кулиса на ваз 2109 является для них отличным решением.

Плюсы и минусы

Начнем с плюсов, разберемся в том, чем короткоходная кулиса на ваз 2109 хороша:

Преимущества такой кулисы в сравнении со стандартной кулисой (это, по крайней мере, имеет отношение к семействам ВАЗ 09 и10) в том, что исключительно благодаря своим размерам, позволяет значительно уменьшить ход рычага при включении и выключении передач
Вдобавок переключения становятся еще и более четкими

Однако минусы присутствуют в любом тюнинге, у этой штуки они тоже имеются:

Высокая цена
Повышается усилие для переключения передач.

Принцип работы и способ изготовления

Короткоходная кулиса коробки передач ваз 2109 пришла от профессионалов гоночного автомобильного спорта, вы согласитесь, какой это спорт, если времени на переключение передач тратится много.

Что же дает такая кулиса:

Исключительно благодаря ней, переключения для вас становятся гораздо приятнее, а ход рычага значительно сокращается практически в два раза, полученный от установки результат просто невероятный
Поэтому сообразительные люди подхватили эту «тему» и пустили кулису в «массы»
Получается, сегодня продается кулиса короткоходная ваз 2109 практически в каждом магазине автомобильных запчастей
Разумеется, цена, существенно завышена, однако это не препятствие для большинства автомобилистов
Здесь нет ничего удивительного, ведь кулиса того стоит, я сам, как и многие владельцы машин, готов был приобрести ее, настолько мне понравилась короткая кулиса коробки передач ваз 21093.
Однако как только я увидел её устройство и понял в чем главный смысл тюнинга, я передумал за неё платить, потому что возможно сделать такую своими руками всего за какие-нибудь пол часа работы
Что у меня получилось — смотрите сами, Сейчас расскажу в нескольких словах о том, как весь механизм работает, так же смотрите фото

Чертеж перемещения верхней точки рычага обычной и короткой кулисы

Приведенная мной схема позволит вам понять, как работает кулиса короткоходная на ваз 2109:

Отрезок «О» — «F» — отображает нижнюю и верхнюю точки вашего стандартного рычага, установленного в нейтральное положение
Для того, чтобы вам включить передачу, необходимо будет передвинуть тягу, соединенную с рычагом (точка «B» — точка их соединения) — в точку «А»
Ручка рычага, переключающего передачи при этом передвинется в точку «Е»
Вы ведь понимаете, что задача у нас — сократить «E»-«F» расстояние переключения, которое проходит ручка
А для этого нам необходимо увеличить длину рычага до точки «H», что позволит нам приподнять тягу на такое же расстояние (отрезок «C»-«D» равен отрезку «A»-«B»)
Получается, что рычагу, переключающему передачи, придется проходить меньший путь, вам в таком случае не придется тянуться либо «искать по всему салону» нужную передачу, и её рычаг

Переходим к делу

Короткоходная кулиса для ваз 2109 для изготовления требует такие инструменты:

Болгарка и отрезной круг по металлу либо на худой конец ножовка по металлу
Кусок трубы и кусок плоского металла
Сварка (сварочный аппарат)
обязательно приобретите карданчик рычага от Лада Калина
На фото отмечены места, где вам необходимо будет сделать разрез

Места разреза вашего стандартного рычага

Все достаточно просто: вам нужно будет снять с автомобиля кулису
При чем всю снимать не обязательно (признаюсь, я поступил именно так и немного пожалел – муторно, получается) достаточно будет разобрать вашу шаровую опору (для этого разжать стопорящее металлическое колечко, для того, чтобы пластмассовые лапки крепления разошлись, и высвободился шарик)
Затем ослабляем хомут возле коробки передач, и отключаем тягу
После этого аккуратно протаскиваем тягу сквозь грязезащитный чехол, и выходите из машины
Теперь нужна болгарка с отрезным кругом по металлу, знакомый сварщик со сварочным аппаратом, либо имеющий к нему доступ (есть аппарат и умеете варить сами — вообще зачет)
Далее болгаркой режем детали, по отметкам на верхней фотографии Затем ввариваем кусочек трубы (с толщиной стенок 2 — 3миллиметра) в тягу и кусок листового металла с толщиной 5 — 6миллиметров
Эти кусочки непременно должны иметь одинаковую длину, иначе у вас возникнет неприятный перекос, который совсем не желателен и привод будет только хуже работать
Я для себя удлинил всего на 2сантиметра
Однако пространство в салоне позволяет удлинить на 3 – 5сантиметров

После разреза подготавливаем куски для вставки одинакового размера

Мне сначала двух сантиметров было вполне достаточно, но затем я к ним привык и, кажется мало опять
Кстати сказать, на счет кусочков — у сварщиков их девать не куда, как правило, найти подходящий проблем не вызывает
Устанавливается кулиса ваз 2109 короткоходная в порядке обратном снятию
Однако кроме всего прочего, шарнир с крючком, служащий для предотвращения ошибочного включения задней передачи поднимается автоматически, и перестает попадать в специальную прорезь на блокирующей пластине
Для того, чтобы избежать этого либо уберите совсем эту пластину (это для особо ленивых) можно ездить и без неё, либо следует перенести её наверх на высоту, на которую поднялся шарнир

Когда кулиса на коробке передач ваз 21093 у вас установлена, остается заменить карданчик тяги, чтобы устранить люфты рычага

Зачем менять карданчик

Ваш старый карданчик зачеркнут, на его место ставите тот, что справа (от калины)

На всех без исключения автомобилях ВАЗ 2108-2110 имеется сильный люфт в кулисе КПП, вследствие этого получаем, нечеткое переключение передач:

С уверенностью можно сказать — это болезнь либо недостаток всех автомобилей этой марки
Причиной такой «болезни», является родной карданчик кулисы КПП
Если вы хотите устранить такой недостаток – тогда наша инструкция, поможет вам уменьшить люфт кулисы и повысить комфортное переключение передач (тем более вы этого добивались заменой кулисы)
С начала необходимо попасть на автомобильный рынок и приобрести там (либо в магазине запчастей) короткоходный карданчик от автомобиля лада Калина
Следует брать его в комплекте с пыльником, потому что от стандартного кардана пыльник не подходит

Инструменты

После покупки ищем в своем арсенале инструмент, необходимый для замены карданчика.

С этим я думаю, проблем не возникнет, потому что данная операция требует минимального количества инструмента:

Накидные ключи «13» две штуки, плюс один ключ«10»
Молоток
Отвертка
Для замены карданчика кулисы необходимо заехать на яму либо эстакаду
Помощник, желательно трезвый пригодиться вам в конце работы, тогда, когда вам необходимо будет отрегулировать идеальное положение рычага передач
С помощью двух ключей «13» распустите хомут, расположенный на тяге привода переключающего передачи и стяните привод со штока переключения передач
Затем отверткой оттяните пыльник карданчика к коробке, в принципе лучше его вообще снять, чтобы не мешал (ведь он нам более не пригодится)
Затем берем ключ на «10» и откручиваем болтик — фиксирующий карданчик
Затем берем молоток и не очень сильными ударами сбиваем карданчик с вала и стягиваем пыльник (в случае если не решились убрать его сразу)
И так, пол дела у нас уже сделано, а в случае необходимости мы можем поменять и сальник на валу выбора передач (пока к нему удобно добраться)
Натяните новый пыльник на вал
После этого устанавливаем карданчик от Калины, прикручиваем его болтиком, следует обратить особое внимание, чтобы болтик точно совпал со специальным углублением на валу
Затяните болтик, затем натяните пыльник на карданчик
После этого тягу привода, переключающего передачи одеваем на шток, однако при этом хомут не затягиваем
В случае, если рычаг тяги не получается надеть на карданчик (обычно более длинный шток мешает), тогда подпилите (укоротите) шток карданчика, только не переусердствуйте
Пора пригласить помощника, который будет сидеть в салоне и выставлять рычаг переключающий передачи в оптимальное положение
Для этого он сначала пусть установит рычаг по центру, затем отводит немного вправо, и удерживает его в таком положении
В это время Вы затягиваете хомут
Только после этого необходимо проверить, как стали переключаться передачи

Выполняем замену

Завершайте сборку, вот все нюансы, которые следовало учесть, дополнительно посмотрите видео, если вы чего-то не поняли, приводим таблицу для наглядности.

Короткая кулиса	Обычная кулиса
Включение передач получается более коротким, движения напоминают управление джойстиком	Чтобы переключить передачу требуется переместить рычаг на значительное расстояние
Ставится с коротким карданчиком, что снижает люфт ее и передачи включаются четче	Установлена со стандартным карданчиком, поэтому люфт и нечеткости включения являются её болезнью
В комплекте не идет, требуется покупка, либо изготовление	С завода стоит на автомобиле
Переключение передач требует приложения большего усилия	Передачи переключаются практически без усилий
Была изначально сделана для спортивных типов автомобилей	Сразу предназначена для стандартного оснащения переднеприводных ВАЗ
