Замена дна и почему оно сгнило
И так, настал тот день когда мы все таки демонтировали дно из Жорика! И знаете что самое интересное?! А интересно всегда то, что бы посмотреть на работу того, который делал год, а может и два назад якобы восстановительные работы.
Вот так выглядит работа опытных мастеров
Так как он абсолютно НИЧЕГО не зачистил и не подготовил к сварке и дальнейшей обработке восстанавливаемые элементы.
На фото вы можете наблюдать старые не срезанные гнилые элементы на которые приваривались новые ремонтные вставки, может конечно это делал вовсе неопытный студент, но правды тут не найти, и после всех «восстановительных работ» этот мастер даже не удосужился обработать новые элементы.
Хотя о чем это я, а зачем их обрабатывать, грунтовать, антикорить, если и так все сделано задним числом.
Из-за качественных работ жуков можно наблюдать даже на передней полке
Подготовили ремвставку
Тем не менее, из-за таких «трудов и стараний» нам теперь предстоит менять не только пол и прилегающие к нему элементы, но и восстанавливать силовые части кузова скрытые в полу.
Прощайте части передних лонжеронов в зоне поддомкратников
И так по итогу имеем сквозную коррозию передней полки и ее усилителя, ну что тут поделать🤷♂️ берем эпоксидную смолу и начинаем устранять сквозной рыжик.
Ой о чем это я? Берем в свои руки шуруповерт, фрезу 4 перую и погнали высверливать сварные точки, далее сбиваем элемент усилителя зубилом, срезаем часть передней полки.
Далее подготавливаем и подгоняем ремвставку в переднюю полку и восстанавливаем кусочек усилителя полки.
И самое вкусное это сгнившие части передних лонжеронов в зоне передних поддомкратников, туда мы еще свои ручонки не запустили так что могу просто сказать что там будут не то что бы самодельные рем вставки, а будут сделаны вставки именно из частей этих лонжеронов. Но тут есть небольшая проблемка в поиске левого лонжерона, то цена конь, то нет в наличии, чего не скажешь про правую сторону, туда уже куплена целая четверть в сборе. Ввариваться конечно же вся она туда не будет, просто купили по случаю за приятную цену ради того, что бы сделать хорошую ремвставку как положено.
Ноу хау или как меняли пороги на Жорике прошлые мастера
Правая сторона не лучше
Добавлю еще не много и про пороги, при замене наружних порогов, кто то шагая впереди планеты всей решил усилители срезать частично.
И тут назревает вопрос а зачем и главное для чего их было оставлять?
По мимо сея деяний, был частично порезал усилитель в средней стойке, ну как бы срезали и срезали, значит так было надо, но почему интересно его не стали восстанавливать в исходное состояние? Тут мы тоже запустим свои ручонки все восстановим и обработаем как следует.
Сегодня решили поделиться с вами своими мыслями и эмоциями, еще хочется добавить, друзья любите свои машины, берегите и ни в коем случае не экономьте на качестве ремонта, от этого пользы нет никакой.
Как снять передний бампер на ВАЗ 2109 (видео)
Учитывая нынешние возможности в плане покупки запчастей, материалов, инструментов, а также относительной простоты конструкции автомобиля ВАЗ 2109, провести ремонт кузова своими руками — задача далеко не самая сложная. Многие выполняют самостоятельно кузовные работы, не уступая по качеству специализированным мастерским.
Слабые места
Какими слабыми местами обладает кузова отечественной девятки? Попробуем узнать.
При обнаружении прогнивших или деформированных элементов кузова автомобиля, их необходимо снять и выполнить соответствующие мероприятия по восстановлению целостности данных участков.
К наиболее уязвимым участкам кузова ВАЗ 2109 относят:
- Передний пол, пороги с усилителями, двери, крылья и днище задней части кузова;
- Капот имеет относительную выносливость, но с течением времени начинает терять прежние свойства. Особенно сильно страдает участок над аккумуляторной батарее. Здесь чаще всего владельцы девятки замечают образование ржавчины;
- Заметная проблема, с которой сталкиваются многие водители — это пол топливного бака;
- Отражатели оптики, глушитель также не могут похвастаться длительным сроком без появления признаков ржавчины.
Борьба с проблемами в общих чертах
Чтобы избавиться от проблемы образования ржавчины на кузове, необходимо проделать определенную работу. Самостоятельно или с помощью специалистов, решайте сами.
- Разберите моторный отсек, слейте охлаждающую жидкость и снимите радиатор.
- Снимите все двери.
- Если впереди имеется усилитель (телевизор), тогда его также предстоит разобрать.
- С помощью болгарки срезаются все поврежденные участки;
- Если проржавели крылья, панели, их придется срезать.
- Если образовались отверстия, дыры из-за коррозии, их можно заварить или использовать заплатки.
- Участки, которые не отличаются высокой коррозийной стойкостью, рекомендуется дополнительно закрывать металлическими вставками.
- Брызговики специалисты советуют усилить дополнительными вставками, после чего закрепить точечной сваркой.
- Новые детали кузова, которые устанавливаются на место проржавевших, обязательно подгоняются в соответствии с нормативами.
- Крылья и пороги после обработки крепят на саморезы, болты и сварку.
- Восстановление геометрии кузова является обязательным мероприятием, на которое тратится большая часть времени. Для этого вам потребуется стапельный станок, на котором фиксируется машина, и выполняется подгонка в соответствии с нормами контрольных точек.
- Следующий этап — это сварка нового пола, если таковой потребовался в результате оценки состояния кузова. При восстановлении пола используют заплатки, соединители и усилители. На завершающем этапе пол покрывается антикоррозийными составами.
- Арки проще приобрести новые, нежели пытаться восстановить старые. Покрывать их можно смолой и отработанным маслом, смешанными между собой. Такая смесь отлично противостоит ржавчине. Только ни в коем случае не используйте такой состав для обработки днища.
В процессе кузовного ремонта зачастую требуется поднимать машину на домкрате. Если участки для домкрата проржавели, для поднятия авто используйте подмоторную балку.
Зачастую самостоятельно кузов ремонтируется в том случае, если пострадали небольшие участки, образовались вмятины или дыры из-за воздействия ржавчины. Помимо исправления геометрии, выполняется покраска и полировка.
Более серьезные деформации повреждения, вызванные столкновениями, ДТП, обязательно подразумевают обращение в специализированные мастерские. Здесь, ориентируясь на контрольные точки и используя профессиональное оборудование, можно максимально корректно восстановить кузов, не нарушая его геометрия, сохраняя жесткость и прочие заводские параметры. Иногда их можно даже улучшить.
Контрольные точки
Замер расстояний между контрольными точками кузова — это самый распространенный способ проверки состояния автомобиля. Выполнив замеры, требуется сверить их с паспортными данными.
Проверка выполняется следующим образом:
- Проводится сверка размеров по диагонали;
- Проверяется текущее состояние стоек машины;
- Крыша изучается визуально, проверяются размеры диагоналей самой крыши и дверной рамы;
- Повышенное внимание уделяется замерам задней и лобовой оконной рамы;
- Выполняется визуальный осмотр всего кузова с различных ракурсов с целью определения наличия зазоров, выпуклостей, отличающихся от требуемых параметров.
| Контрольная точка | Паспортные размеры | Допустимое отклонение (+/-) |
| Диагональ переднего дверного проема от края нижнего порога до середины крыши | 1345 миллиметра | 5 миллиметров |
| Диагональ переднего дверного проема от крайней нижней точки ветрового стекла до середины нижнего порога | 1000 миллиметров | 5 миллиметров |
| Расстояние между передними дверными петлями до стойки по прямой линии | 963 миллиметра | 5 миллиметров |
| Диагональ заднего дверного проема от точки соединения нижнего порога с центральной дверной стойкой до крыши | 1112 миллиметра | 5 миллиметров |
| Диагональ заднего проема двери от верха центральной стойки до нижнего порога | 860 миллиметров | 5 миллиметров |
| Длинная диагональ задней боковой рамы окна | 706 миллиметров | 3 миллиметра |
| Короткая диагональ задней боковой рамы окна | 383 миллиметра | 3 миллиметра |
| Диагональ капота | 1610 миллиметров | 5 миллиметров |
| Расстояние от середины ветрового стекла до середины капота | 712 миллиметров | 5 миллиметров |
Бамперы
Снять передний и задний бампер порой необходимо для их замены или ремонта других кузовных элементов. Демонтаж не требует особых навыков, потому с этой задачей справится даже новичок
Единственным отличием при снятии переднего бампера по сравнению с задним является то, что впереди потребуется дополнительно демонтировать пластиковые подкрылки.
В остальным процедура демонтажа и ремонта выполняется следующим образом:
- Сбоку есть гайки, которые удерживают бампер на кузове. Их нужно открутить. Преимущественно на большинстве ВАЗ 2109 этих крепежей по 2 с каждой стороны;
- Найдите теперь гайки переднего крепления бампера и демонтируйте их;
- В процессе откручивания передних креплений обязательно придерживайте бампер, иначе он может упасть и повредиться;
- Если снимаете передний бампер, тогда уберите подкрылки. Все работа по снятию завершена;
- Внимательно изучите состояние бамперов визуально. При наличии деформаций, повреждений, эти участки можно отрихтовать;
- Старую облезшую краску, следы ржавчины достаточно легко можно зачистить, используя наждачную бумагу зернистостью 200-400;
- Если бампер выполнен из пластика, все повреждения заделывают при помощи специальной шпаклевки;
- Отверстия на пластиковом бампере закрывают элементами пластика от старых бамперов или прочих элементов, имеющих подходящие размеры, толщины, прочность;
- Используя паяльник мощностью в пределах 40-60 Вт, можно выполнить сварку пластиковых элементов.
Соединение элементов бампера
Чтобы скрепить элементы поврежденного пластикового бампера, можно использовать четыре способа.
- Расплавить пластмассу бампера и дополнительных вставок. Ширина шва должна составлять около 15 миллиметров. А глубина спайки зависит от толщины кузовного элемента.
- Параллельные швы. Здесь может помочь проволока или гвозди без шляпок. Эти крепежные элементы припаиваются с обратной стороны. Достаточно надежный вариант соединения.
- Гибкая медная проволока. Более сложный, но и более эффективный метод. Соединение выполняется по принципу второго метода, тогда изнутри проволока припаивается змейкой или зигзагом. Некоторые припаивают ее и с лицевой стороны.
- Решетка. Самый надежный и долговечный вариант. Используя сетку или кусок декоративной решетки радиатор, элементы пластикового кузова скрепляются между собой.
Кузовной ремонт — процесс достаточно сложный и местами трудоемкий. Опираясь на видео уроки и инструкции, можно выполнить ряд задач. Но при сложных повреждениях лучше обратиться к профессионалам.
Ремонт кузова Ваз 2109 согласно контрольным точкам
Ремонт кузова Ваз 2109 по инструкции
Сегодня ремонт кузова Ваз 2109 своими руками проводится многими владельцами этого автомобиля. Да и вообще, с кузовными проблемами сталкивается немалая часть любителей отечественного автопрома. Цена ремонта кузова Ваз 2109 в автосервисах оставляет желать лучшего, вот и приходится самостоятельно заниматься некоторыми видами работ.
В действительности, ничего сложного в замене отдельных элементов кузова «девятки» нет. Если под рукой будет нужный инструментарий, то не составит особой сложности заменить, к примеру, сгнившую арку или дно машины, порог или бампер. Из статьи вы узнаете, как это сделать без потери большого количества времени и сил.
Инструменты
Прежде чем перейти к непосредственной инструкции ремонта кузова Ваз 2109, хотелось бы остановиться на выборе правильных инструментов. Каждый профессионал, мастер своего дела подтвердит то, что хороший инструмент – это половина успешного завершения любой ремонтной операции.
Итак, список необходимых инструментов на кузовной ремонт «девятки» довольно-таки широк, так как работа отнюдь не простая и потребует немалого количества специфических приборов:
- Обязательны специальные молотки, хотя бы 3 их вида с разными размерами для проведения рихтовочных работ;
- Болгарка с насаженными кругами (нужны разные диски, прекрасно снимающие ЛКП и ржавчину);
- Желательно, чтобы в гараже имелся баллон с углекислотой (примерно на 10 куб);
- Без сварки при кузовных работах, как без рук (лучше подобрать аппарат с макс. током 150 А);
- Хорошие зубила с закаленными остриями и несколько таких же сверл по металлу;
- Подъемник (лучше, чтобы было 2 домкрата);
- Хорошая щетка по металлу (она понадобится для зачистки ржавых участков кузова);
- Стандартный комплект инструментов автомобилиста (ключи, отвертки и т.д).
Алгоритм проведения кузовных работ на «девятке» в общих чертах
Ознакомимся с процессом проведения работ пока что в общих чертах:
- В первую очередь надо будет снять те участки кузова, которые прогнили или деформировались;
- На «девятке» со временем гниет быстрее всего передний пол с порогами и усилителями, днище в задней части, двери и крылья.
Примечание. Невозможно бывает даже поставить домкрат, так как в негодность приходит предусмотренный производителем участок под него (поддомкратник). Чтобы работать в этом месте, автомобиль можно поднять, используя вместо упора подмоторную балку.
- Капот «девятки» тоже не может «похвастаться» выносливостью. В том месте, где стоит АКБ, он покрывается ржавчиной;
- Пол топливного бака – считается тоже заметной проблемой на «девятке»;
- Та же участь постигает со временем отражатели оптики, глушитель и другие части.
Вообще, коррозия – это проблема номер один для отечественных автомобилей. Вроде бы, уровень антикоррозийной защиты на них проведен неплохо, но ржа со временем проедает все, и от этого никуда не деться.
Продолжаем:
- Осуществляется разборка моторного отсека, обязательно сливается ОЖ и радиатор;
- Убираются двери;
- Если впереди установлен телевизор (усилитель), то и его надо разобрать;
- Гнилые участки придется срезать болгаркой;
- Отрезать также придется ржавые панели, крылья;
- Дыры можно просто заварить или поставить заплатки;
- На проблемные участки рекомендуется ставить дополнительные металлические куски;
- Брызговики надо обязательно усилить новыми элементами, а затем прихватить точечной сваркой;
- Обязательна также подгонка новых деталей к кузову, чтобы не вышло никаких проблем;
- Крепление крыльев, порогов желательно осуществлять саморезами, болтами с последующей сваркой деталей.
Примечание. Обязательно и восстановление геометрии кузова, что занимает немало времени. Нужен будет стапельный станок, на который придется зафиксировать автомобиль. На стапеле имеются специальные зажимы, обеспечивающие надежную фиксацию машины. Подробнее о контрольных точках «девятки» можно прочитать ниже.
- После этого можно приступить к свариванию нового пола. На данном этапе работ широко используются заплаты, усилители и соединители. Обязательно в конце покрыть все участки антикором;
- Арки лучше поставить тоже новые, а не заморачиваться с их ремонтом.
Контрольные точки кузова ваз 21099 и их замеры
Покрывать арки желательно смолой, смешанной с отработанным маслом. Это отличное средство против ржи, только вот на днище его не наложишь по известным причинам.
Восстановление коррекции изначального состояния кузова и деталей своими руками подразумевает, как правило, простую покраску и удаление вмятин. Не обходится без полировки, которая неплохо защищает поверхность от коррозии.
Ваз 21099 ремонт кузова на стапеле
Что касается полного восстановления кузова, попавшего в ДТП, то здесь уже потребуется услуга профессионалов. Только в автосервисе можно правильно восстановить кузов, согласно базовым контрольным точкам. Здесь и оборудование соответствующее есть, и специфическая технология проведения мастерам хорошо известна.
В любом случае перед осуществлением ремонтных работ проверить состояние кузова надо. Наиболее известный способ проверки подразумевает измерение дистанций между контрольными точками и последующая их сверка с паспортными показателями.
Конкретно проверяется кузов так:
- Сверяются размеры по диагонали;
- Изучается состояние стоек автомашины;
- Крыша подвергается зрительному осмотру, замеряются размеры диагоналей дверной рамы и самой крыши;
- Особое внимание уделяется замеру лобовой и задней оконной рамы;
- Наконец, требуется подробный зрительный осмотр автомобиля со всех ракурсов. Может где выпуклость имеется, зазор больше и так далее.
Размеры кузова «девятки»
Основные паспортные размеры между контрольными точками кузова Ваз 2109
| Диагональ переднего дверного проема от крайней точки нижнего порога до середины крыши | 1345 мм (плюс/минус 5 мм) |
| Диагональ переднего дверного проема от крайней нижней точки лобового стекла до середины нижнего порога | 1000 мм (плюс/минус 5 мм) |
| Расстояние между участком передних дверных петлей до стойки по прямой линии | 963 мм (плюс/минус 5 мм) |
| Диагональ заднего дверного проема от точки, где нижний порог соединяется с центральной стойкой дверей до крыши | 1112 мм (плюс/минус 5 мм) |
| Диагональ заднего дверного проема от верха центральной стойки до нижнего порога | 860 мм (плюс/минус 5 мм) |
| Длинная диагональ задней боковой оконной рамы | 706 мм (плюс/минус 3 мм) |
| Короткая диагональ задней боковой оконной рамы | 383 мм (плюс/минус 3 мм) |
| Диагональ капота | 1610 мм (плюс/минус 5 мм) |
| Расстояние от середины капота до середины лобового стекла | 712 мм (плюс/минус 5 мм) |
Интересное видео про ремонт и рихтовку кузова «девятки»
Бамперы на «девятке»: ремонт и замена
Автомобиль ваз 21099 ремонт кузова
Часто задний и передний бамперы на «девятке» снимаются для осуществления их ремонта или для восстановления других частей кузова. Научиться правильно и без проблем снимать их все равно придется, как ни крути, если кузовной ремонт владелец намерен осуществлять самостоятельно.
Демонтаж
Итак, для того чтобы снять бампер сзади:
- Сбоку находим гайки, фиксирующие бампер к кузову, и отворачиваем их (как правило, с каждой стороны бывает по 2 крепежных элемента);
- Находим гайки переднего крепления бампера и отворачиваем теперь их (бампер рекомендуется придерживать, чтобы он не упал).
Аналогично проводится и снятие переднего бампера, только здесь надо еще снять пластиковые подкрылки.
Покраска

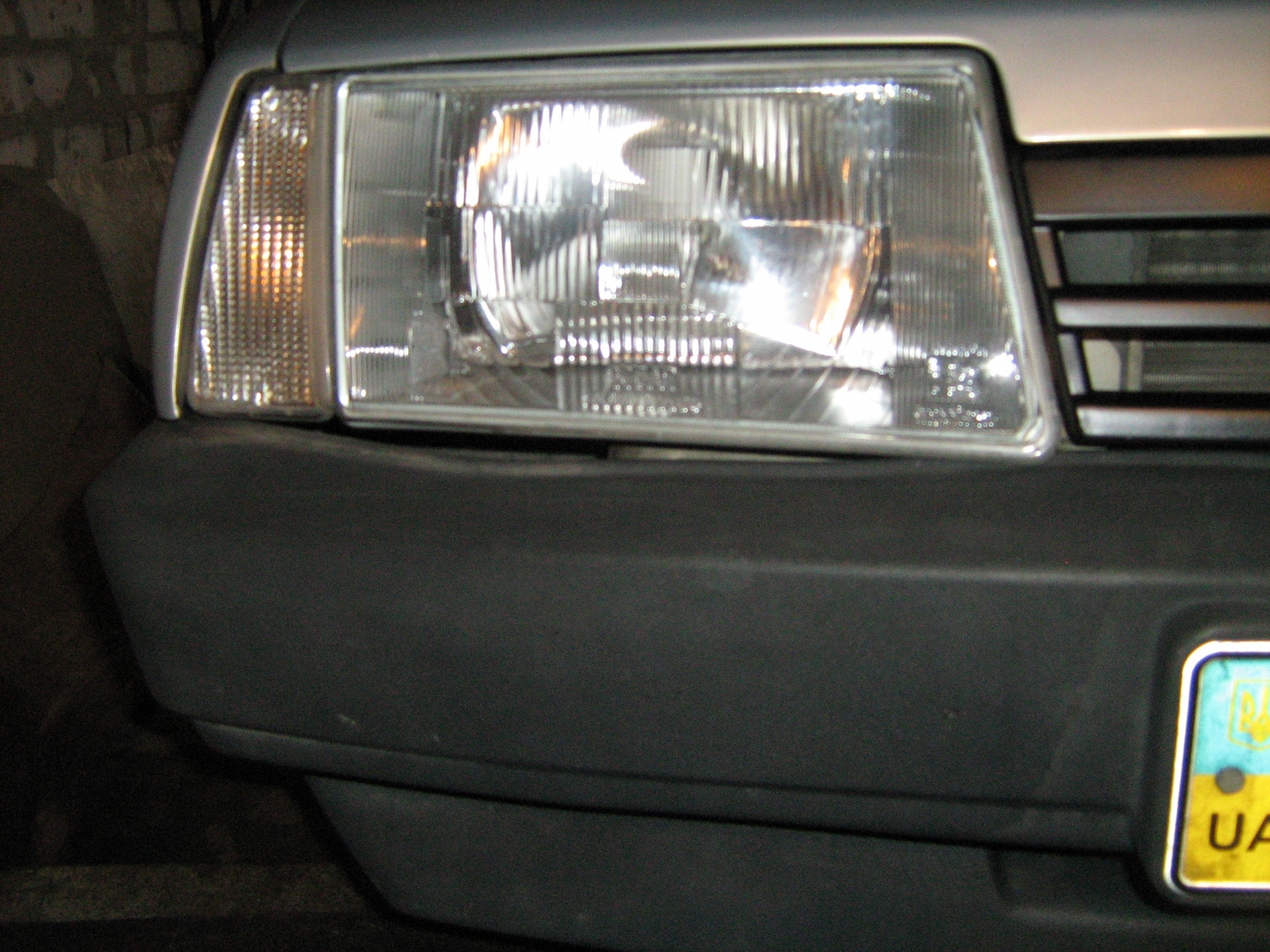

Черный бампер на Ваз 2109
Предпочтительный цвет бамперов на «девятке» — извечная тема для дискуссий между любителями этой модели авто. Многие на стороне классического черного цвета, хотя находятся и те, кто считает, что цвет бампера должен гармонировать в тон с расцветкой автомобиля.
Как бы там ни было, осуществить покраску и декоративный ремонт несложно. Бамперы надо будет демонтировать, хорошенько осмотреть на наличие деформаций. Если они имеются, то придется элементы отрихтовать, а остальные части зачистить от старой краски и ржавчины.
Внимание. Если бампер пластиковый, то его дефекты можно заделать шпаклевкой.
Пластиковые бамперы превосходно очищаются от ржавчины и краски с помощью наждачной бумаги с размерами зерна 200-400. Если на бампере имеются дыры, то их можно закрыть кусочками пластика, снятого со старых бамперов или других пластиковых элементов. Как известно, пластик между собой хорошо склеивается паяльником с мощностью 40-60 Вт.
Бампер сзади ваз 2109
Вообще, части поврежденного пластикового бампера можно скрепить 4-я способами.
- Путем плавки пластмассы самого бампера или дополнительных накладок. Ширину спаянного шва в этом случае можно оставлять в 1,5 см, а что касается глубины спайки, то она должна зависеть от толщины бампера.
- Путем соединения параллельными швами. В этом случае поможет и обычная проволока, и гвозди со снятыми шляпками, и другие подручные средства. Надо будет просто впаять эти своеобразные крепежи с обратной стороны бампера.
- Более сложный вариант подразумевает использование гибкой проволоки, лучше медной. Она уже впаивается аналогично 3-у способу, только зигзагом, змейкой изнутри. Если провести данный метод с обратной стороны бампера нет возможности, змейку можно выделать и с лицевой.
- Решетка соединит куски бампера между собой прочнее всех. Для этого надо вооружиться сеткой (подойдет кусок декоративной решетки радиатора).
Если не удалось найти аналогичных кусков пластика, то можно воспользоваться и другими материалами:
- Той же решеткой, подогнутой по форме бампера. После того, как сетка будет впаяна в бампер, надо взять какой-нибудь схожий по эластичным показателям с материалом бампера пластик, и расплавляя его, наложить на сетку. Границы штатного пластика надо аккуратно совокупить с краями наложенного материала. После того, как пластмасса затвердеет, надо все разгладить и отшлифовать;
- Можно нарастить недостающую часть пластика шпаклевкой. Только ее надо будет смешать с «эпоксидкой». Обязательно проведение шлифовки на заключительном этапе;
- Шпаклевку смешивают и со стекловолокном.
Крылья «девятки»
Детали кузова ваз 21099 и инструкция по ремонту
Фиксация передних крыльев на «девятке» сделана довольно удачно, если имеется ввиду простота снятия. Всего несколько болтов их держат. Поэтому никакой сварки для их демонтажа не потребуется, а достаточно лишь вооружиться парой хороших фигурных отверток и 8-размерной головкой с удлинителем.
Подробно:
- Снимаются подкрылки, держащиеся на саморезах;
- Откручивается болт крыла, держащий кузовной элемент снизу у порога;
- Еще два болта держат крыло с внутренней стороны;
- Придется полностью демонтировать бампер или открутить его боковые крепления, а затем отвести в сторону, чтобы получить доступ к еще одному болту, фиксирующему крыло;
- Наконец, остается снять несколько болтов, фиксирующих крыло сверху.
С крылом, если оно деформировано, тоже не принято возиться. Можно легко заменить его на новое, тем более, стоит оно недорого – 1200 рублей. Если воспользоваться авторазбором, то деталь можно купить даже в два раза дешевле.
Новое крыло ваз 2109
Если, все же, крыло получило мелкие деформации или на нем наблюдаются следы ржавчины, то отремонтировать деталь легко. Опять же, его можно будет снять, а затем довести до идеального состояния на гаражном верстаке.
Если нет охоты снимать крыло, то починить его можно прямо на машине, воспользовавшись рихтовочными молотками, пассатижами и домкратом.
Покраска
Как правило, после проведения рихтовочных работ, требуется покраска крыльев:
- Вначале деталь обезжиривают и зачищают до металлического блеска;
- Обрабатывают шпаклевкой, смешанной со стекловолокном, незначительные вмятины;
- Наносится финишная шпаклевка и хорошо шлифуется;
- После высыхания наносится грунтовка. В идеале надо нанести 2 слоя и затем краску;
- Сверху положить эпоксидный лак в 1-1,5 слоя.
Ваз 21099 тип кузова
О ремонте и восстановлении остальных кузовных деталей подробно можно прочитать в других статьях нашего сайта. Видео обзоры и полезные фото, схемы и чертежи будут только в плюс.
Особенности проведения ремонта и замены днища на ВАЗ 2109 своими руками
Проблема отечественных автомобилей — металл кузова. Следы коррозии появляются уже спустя пару лет эксплуатации, вынуждая владельца менять отдельные элементы — арки, пороги, днище ВАЗ 2109. Ремонт часто подразумевает замену сгнивших деталей.
Общее у разных модификаций
Металлический каркас 2109 представляет собой несущую конструкцию типа хэтчбек с пятью дверями. Унифицированный кузов создавался на базе ВАЗ 2108, но большая часть деталей имеет разные размеры. У обеих моделей цельные остовы и навесные компоненты.
Кузовные части 2109 соединяются точечной сваркой, места высокой нагрузки усиливаются электродуговой. Для их производства используют листовую сталь толщиной 0,7–1 мм. Мелкие части штампуются из стали большей толщины.
Конструкция кузова ВАЗ 2108 цельнометаллическая сварная, трехдверного типа. Представлена в пассажирском, грузопассажирском вариантах. Кузов «девятки» пятидверный, внутренние и наружные боковые панели оснащены проемами для дверей. В остальном каркас 2109 не отличается от 2108.
Самое слабое звено
Каркас автомобилей ВАЗ 2109, 2108 имеет несколько слабых мест, наиболее подверженных коррозии.
Крепления задней балки
Задняя балка крепится к треугольным кронштейнам с обеих сторон кузова резинометаллическими шарнирами. Кронштейны закреплены шпильками, приваренными к усилителю заднего лонжерона. Очаги коррозии появляются вокруг креплений, разрушая пороги, усилитель. При сильных повреждениях балку может вырвать из кузова, что приводит к потере управления. Дно модели 2109 ремонтируется на ранних стадиях коррозии.
Крепления кронштейнов растяжки
Рамка радиатора в этих местах усилена толстым металлом, который подвергается коррозии. Рем вставка дна ВАЗ 2109 продается в специализированных магазинах. Запчасть вваривается на место разрушенной с соблюдением геометрических размеров кузова.
Стаканы стоек подвески
Грязь, скопившаяся в арках колес, разрушает брызговики, стаканы подвески. В местах крепления гаек, шпилек из-за высокой вибронагрузки появляются трещины. Дефекты устраняются переваркой стаканов. В профилактических целях рекомендуется использовать подкрылки, обновлять защитное покрытие арок.
Пороги
Наиболее распространенная проблема «девяток», снижающая жесткость кузова. Коррозия распространяется под пластиковыми накладками. Поменять пороги без восстановления пола невозможно. Меняют либо деталь полностью, либо наиболее разрушенные элементы — усилители, нижнюю часть, внешнюю накладку.
Инструменты
Кузовной ремонт ВАЗ 2109, включающий замену днища своими руками, начинается с подбора инструментов. Восстановительные работы требуют специфических приборов:
- молотки разных размеров для рихтовочных работ;
- болгарка, комплект дисков для снятия ржавчины, лакокрасочного покрытия;
- баллон с углекислотой;
- сварочный аппарат;
- сверла по металлу, зубила с закаленным острием;
- два домкрата, подъемник;
- щетка по металлу;
- стандартный комплект инструментов — отвертки, ключи.
С чего начинать и чем заканчивать
Ремонтные работы начинаются с демонтажа деформированных, прогнивших частей «девятки»:
- Разбор моторного отсека, слив охлаждающей жидкости, тосола.
- Снятие дверей.
- Демонтаж усилителя — «телевизора».
- Ржавые участки срезаются болгаркой.
- Дыры придется переваривать либо ставить заплатки.
- Проблемные места укрепляются железом.
- Брызговики усиливаются точечной сваркой.
- Запчасти подгоняются в соответствии с геометрией автомобиля.
- Пороги, крылья крепятся болтами с последующей электросваркой.
- Ставятся новые арки, при необходимости полностью меняется днище.
Чтобы предупредить появление коррозии, уязвимые места покрывают специальными составами на основе битума, смолы, масла. Поверхность предварительно полируют, снимая слой лакокрасочного покрытия, повышая адгезию к наносимому средству.
Материалы для сварки
В работе со сварочным аппаратом требуются расходные материалы. При их выборе руководствуются двумя моментами:
- Тонкая сталь приваривается сложнее, требует грамотного подбора температурного режима.
- Толстая обрабатывается тяжелее.
Специалисты в уроках советуют брать на заплатки металл толщиной 1–2 мм. Автомобиль осматривается на эстакаде либо яме при хорошем освещении. Прочность металла проверяется молотком, который простукиваются поврежденные места.
Для дальнейших восстановительных работ понадобятся шумоизоляционные материалы, антикоррозийные составы, грунтовка по металлу, преобразователь ржавчины, обезжиривающее средство.
Подготовительный этап
При сильных повреждениях днища его выгоднее заменить, чем устанавливать металлические заплаты. Крупные дефекты в ходе подготовительных работ вырезаются, мелкие зачищаются от коррозии. Труднодоступные участки обрабатываются газосваркой. Швы на латках, ремвставках покрываются преобразователем ржавчины, зачищаются, обезжириваются, покрываются антикоррозийными составами.
Процесс сварки
Топливный бак перед началом работ обязательно демонтируется. Латка на поврежденном участке приваривается в 3–4 точках, затем обваривается. На мелкие дефекты накладываются небольшие швы до 3 см. Зазоры должны отсутствовать — они повышают риск появления коррозии. Для повышения прочности швов их проковывают молотком. При необходимости все части можно переварить. Восстановленные участки зачищаются после осмотра.
Полная замена
При сильных повреждениях от коррозии либо устаревания металла проводится полная замена днища «девятки». Для этого требуются:
- усилители;
- пороги;
- домкрат;
- соединители;
- дно;
- лонжероны.
Для ремонта «девятки» можно использовать одну вторую днища салона 2108.
Подготовительные работы
Перед заменой демонтируются двери, крылья, пороги. Накладка, соединитель при наличии следов коррозии заменяются. Установка растяжек для жесткости повышает аккуратность работ. Зубилом снимается старый металл вплоть до неповрежденного кузова. Внутренние поверхности порогов, полости обрабатываются цинкохроматным грунтом ГФ-073 перед заменой пола.
По линиям соединения порога с накладкой высверливаются отверстия диаметром 5 мм на расстоянии 40–50 мм. Геометрия проверяется установкой дверей в проемы с соблюдением зазоров не больше 3 мм. Двери после этого снимаются.
Порог приваривается к накладке электрозаклепками через прошитые отверстия, к боковине кузова, центральной стойке — сплошным швом. После окончания работ места сварки зачищаются шлифовальной машиной, грунтуются, покрываются антикоррозийным составом.
Частичная замена
При установке заплаток, замене отдельных деталей днища используются сварочные полуавтоматы. Без применения сварки меняют цельные части — их высверливают. При одновременной переустановке порогов, днища контролируется геометрия кузова. Части дна при замене напольных панелей крепятся снизу, после чего прихватываются сваркой либо монтируются на заклепках.
Обработка после сварки
Первый этап — полировка днища крупнозернистыми пастами с механическими присадками. Пасты без абразивных веществ наносятся после мойки, сушки автомобиля. Все работы проводятся при помощи полировочного круга, которым обрабатывается каждая деталь по отдельности.
Грунтующие составы
Ими покрываются чистые поверхности автомобиля согласно инструкции. Грунтовка обеспечивает сцепление с антикоррозийными составами. Производителями предлагаются разные составы:
- Tectyl выпускается трех видов. Классический создает на стали органическую микропленку; цинковый обеспечивает дополнительное покрытие, нейтрализующее соли; Tectyl HT цинк предназначен для автомобилей, эксплуатирующихся в городской среде.
- Мовиль — экономичный состав, пользующийся спросом в автомастерских.
- Битумная мастика на основе полимеров, каучука, минерало-сланцев.
- Dinitrol на основе полимерной резины.
После восстановления кузовных деталей обязательно устанавливают шумоизоляцию. Днище может покрываться составом Prim, одновременно выполняющим роль антикоррозийного средства.
Защита от коррозии
Для предохранения кузова от ржавчины применяют два метода антикоррозийной обработки.
ML-масла
Изобретенный в Скандинавии метод подразумевает заливку специальных масел в технические полости кузова через заводские дренажи. Составы пропитывают сварочные швы, покрывая пленкой внутренние поверхности, изолируя их от контакта с воздухом. Аналогичными маслами дно покрывается снаружи.
Ингибиторы, входящие в состав ML-масел, позволяют наносить их поверх ржавчины. Они замедляют распространение коррозии, но для максимального эффекта остов «девятки» желательно промыть.
Минус ML-метода — низкая механическая прочность. На открытых участках масла быстро стираются, но в закрытых пространствах сохраняются годами.
Битумные составы
Открытые панели дна, колесные арки покрываются защитными битумными средствами. Метод предъявляет высокие требования к подготовительным работам. Наружные элементы должны быть тщательно отмыты, иначе битумный состав быстро смоется.
Достоинство таких покрытий — высокая механическая прочность. Они длительное время защищают кузов ВАЗ 2109 от внешних воздействий. Битумные составы могут использоваться в качестве дополнительной шумоизоляции: нанесенная в несколько слоев пленка понижает уровень вибрации панелей.
Битумные покрытия могут наноситься на следы коррозии, но с некоторыми оговорками. Поверхностную ржавчину предварительно пропитывают ML-маслами, после чего наносят твердые составы. При глубоких повреждениях такой способ не поможет контролировать развитие коррозии, поскольку битумные средства, в отличие от ML-составов, непрозрачные. Из-за этого мастер при осмотре автомобиля оценивает уровень поражения ржавчиной и принимает решение о нанесении поверх битумных составов.
Во сколько обойдется ремонт
Восстановление изношенного днища «девятки» либо «восьмёрки» обходится в значительную сумму — от 5 до 29 тысяч рублей. Цена переварки в автосервисах варьируется в зависимости от нескольких моментов, учитывающихся мастерами:
- размеры повреждений, глубина коррозии;
- возможность проведения ремонтных работ;
- сложность восстановления;
- сроки выполнения заказа;
- ценовая поликтика автосервиса;
- место выполнения работы.
Стоимость переварки дна 2109 при закупке самого дешевого ремкомплекта составит 5–8 тысяч рублей. Приобретение расходных материалов в специализированных автомагазинах обойдется в 11–12 тысяч рублей. За работу мастера в сервисе придется заплатить от 20 до 30 тысяч рублей в зависимости от оценки повреждений, выполненного объема, сложности восстановления.
Добавить комментарий
Для отправки комментария вам необходимо авторизоваться.
