Пришло время менять ГТЦ, так как он потёк! Не так что уж совсем течёт но каждую зиму с него постоянно подтекала тормозуха. И я решил его заменить! Помотавшись по магазинам чтобы прицениться, нашёл новый ГТЦ по цене 260 руб. Но так как новогодние праздники загубили весь семейный бюджет — было принято решение купить ремкомплект ГТЦ фирмы БРТ за 120 руб.

Фото в бортжурнале LADA 21093

Сразу скажу тем, кто скажет, что ремкомплект это ненадолго — ничего подобного, если нормальный ремкомплект, а не палёнка, то ходит он вполне прилично, исходя из собственного опыта, так как я работал водителем и в свое время пользовался ремкомплектами БРТ которые очень не плохо себя зарекомендовали. Перебирал и ГТЦ, и рабочие тормозные цылиндры, и сцепление (главный и рабочий цылиндр). Ездил на ВАЗ 2106.

И так приступим. Для начала зальем резьбы на тормозных трубках Ведешкой. Пока ведешка пропитывается берём шприц и выкачиваем с бачка тормозную жидкость. Затем берем ключ на 10 и откручиваем тормозные трубки и ключом на 17 сам тормозной цылиндр. Снимаем цылиндр и видим такую картину.

Фото в бортжурнале LADA 21093
Фото в бортжурнале LADA 21093

Затем берём отвёртку и поддеваем бачок для тормозной жидкости и снимаем его, так как он крепится на резиновых уплотнителях.

Фото в бортжурнале LADA 21093
Фото в бортжурнале LADA 21093

После этого принимаемся за разборку самого тормозного цылиндра.

Фото в бортжурнале LADA 21093

Ключом на 22 откручиваем гайку торца цылиндра, перед этим слегка её попросить молотком так как она не хотела поддаваться.

Запчасти на фото: 9000071, 21N21

Запчасти на фото: 9000071, 21N21

Затем ключом на 12 откручиваем штопорные болты, которые находятся снизу цылиндра.

Фото в бортжурнале LADA 21093

После этого выпрессовываем все внутренности на сторону от вакуумного усилителя и видим такую картинку.

Запчасти на фото: 862107

Запчасти на фото: 862107

Берём бензин и моем все внутренности чтобы было все чисто и красиво, затем берём ремкомплект и меняем резиновые кольца и манжет. Манжет стоит возле вакуумного усилителя. Старые кольца и манжет в сторону чтобы не попутать с новыми.

Фото в бортжурнале LADA 21093

После этого все собираем в кучу в обратном порядке.

Фото в бортжурнале LADA 21093

И устанавливаем на авто, и прокачиваем тормоза.

Фото в бортжурнале LADA 21093

Все работает отлично и ничего нигде не подтекает.

Замена главного тормозного цилиндра на ВАЗ 2109

Замена главного тормозного цилиндра на ВАЗ

Когда нужно менять главный тормозной цилиндр?

Главный тормозной цилиндр подлежит замене, при:

1. Появлении на нем различного рода сквозных трещин, а так же глубоких сколов, и деформаций, в связи со всеми этими неисправностями может наблюдаться:

Вытекание тормозной жидкости из цилиндра, цилиндр в таком случае будет замаслен.

 А так же может наблюдаться очень быстрое снижение уровня тормозной жидкости, которая находится в тормозном бачке.

2. И ко всему этому, при неисправности тормозного цилиндра, педаль тормоза у автомобиля при нажатии на нее, в буквальном смысле может проваливаться, и за счет этого эффективность тормозной системы у автомобиля, снизится во много раз.

Как заменить главный тормозной цилиндр на ВАЗ 2108-ВАЗ 21099?

Примечание! Всю работу по замене тормозного цилиндра от начала и до конца, лучше производить с помощником!

Снятие:

1) Сперва рукой отсоедините от датчика уровня тормозной жидкости, который находится на крышке тормозного бачка, колодку с проводами.

Отсоединение колодки проводов, от датчика

Примечание! Перед тем как начать отсоединять колодку проводов от датчика, сперва прочтите пункт «Важно», который располагается в самом низу этой статьи!

2) Далее когда колодка проводов будет отсоединена от датчика, рукой отверните крышку бачка, и после чего снимите ее с двигателя автомобиля.

Выкручивание крышки тормозного бачка, и последующее ее снятие

3) Теперь при помощи шприца, или же резиновой груши, выкачайте всю тормозную жидкость из тормозного бачка, до того пока он полностью не опустошится.

4) Затем воспользуйтесь гаечным ключом, и после чего отверните им четыре штуцерные гайки, которые крепят тормозные трубки к цилиндру.

Стрелками указаны четыре штуцерные гайки, которые крепят тормозные трубки к цилиндру

Примечание! Одной тормозной трубки на фото выше к сожалению не видно, но что бы вам было более понятней ее местонахождение, то знайте одну простую вещь, все трубки которые подсоединены к главному тормозному цилиндру, располагаются параллельно друг другу!

5) Следом когда все гайки будут откручены, отведите четыре тормозные трубки, от отверстий цилиндра.

Извлечение тормозных трубок, из отверстий цилиндра

6) Далее не убирая из рук гаечного ключа, отверните при помощи него правую и левую гайку, которые крепят тормозной цилиндр, к вакуумному усилителю.

Отворачивание гаечным ключом двух гаек, которые крепят тормозной цилиндр, к вакуумному усилителю

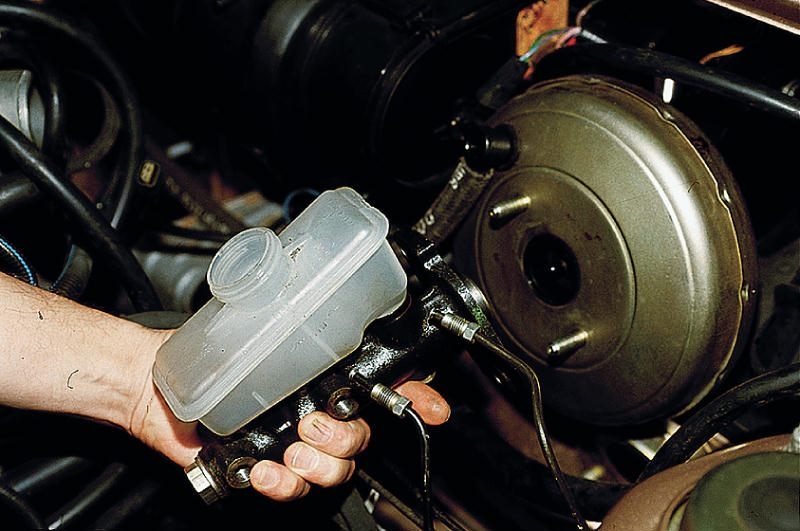

7) И после чего снимите главный тормозной цилиндр, совместно с бачком, с двигателя автомобиля.

Снятие главного тормозного цилиндра, с установленным на нем тормозным бачком

8) А в завершение операции, когда тормозной цилиндр будет снят, при помощи отвертки подденьте тормозной бачок с двух сторон, и после чего снимите его с цилиндра.

Снятие тормозного бачка, путем поддевания его отверткой

Примечание!
Под тем местом под которым тормозной бачок устанавливается в цилиндр есть две втулки, которые при их деформации, а так же сильной испорченности нужно заменять на новые!

Установка:
1) В начале на новый главный тормозной цилиндр, установите тормозной бачок.

Установка бачка в тормозной цилиндр

2) А после этого совместно с бачком установите цилиндр на свое место, закрутив для этого две гайки которые его крепят.

Заворачивание правой и левой гайки крепления цилиндра

3) Теперь подготовьте небольшую емкость, или же обычную тряпку, и после чего подставьте «Подложите» ее под тормозной цилиндр.

4) Далее залейте в бачок до отметки «MAX» тормозную жидкость, и после этого закройте пальцами все четыре отверстия тормозного цилиндра, для того что бы из них не вытекала жидкость.

Закрываниями пальцами четырех отверстий, которые присутствуют в тормозном цилиндре

5) Следом попросите вашего помощника сесть за водительское кресло, и пусть он медленно понажимает несколько раз на педаль тормоза, до того пока из отверстий тормозного цилиндра, не начнет течь тормозная жидкость.

6) Затем пусть помощник продолжит удерживать педаль тормоза в нажатом состоянии, а вы в это время резкими движениями подсоедините сперва первые две трубки к передним отверстиям цилиндра, а затем задние две, и после чего заверните гайки крепления этих трубок, до упора.

Резкое надевание сперва первых двух трубок в отверстия цилиндра, а затем двух задних

7) И в завершение операции, установите на тормозной бачок его крышку, и после чего заверните ее до упора, а после закручивания подсоедините колодку проводов к ее датчику.

Закручивание крышки бачка, и последующие подсоединение колодки проводов, к датчику уровня тормозной жидкости

8) После всех законченных операций сядьте в машину, и попробуйте нажать несколько раз на педаль тормоза, ход у педали при этом должен быть жестким, но если же ход у педали мягкий то в таком случае, вместе с помощником прокачайте тормозную систему вашего автомобиля. (Как прокачать тормозную систему у автомобиля, см. в статье: «Прокачка тормозов»)

Важно!
Пока вы будете производить замену тормозного цилиндра, постарайтесь заблаговременно до начала отсоединение колодки проводов, от датчика уровня тормозной жидкости, с аккумуляторной батареи скинуть клему «-», а в завершение операции после того как колодка проводов будет подсоединена обратно к датчику, установите клему на свое место! (Как скинуть клему «-», см. в статье «Замена аккумулятора», пункт «1», на свое место клема устанавливается в обратном порядке снятию).

Неисправности главного тормозного цилиндра ВАЗ 2109

Неисправности главного тормозного цилиндра ВАЗ 2108, 2109, 21099

Неисправность главного тормозного цилиндра сразу же отражается на работе всей тормозной системы автомобиля в худшую сторону.

Подтормаживание (неполное растормаживание) колес автомобиля, которое сопровождается усиленным износом тормозных колодок, перегревом тормозных механизмов и ступиц колес, снижением расстояния выбега автомобиля при движении на спуске или накатом, повышением расхода топлива.

Снижение эффективности торможения из-за подтекания тормозной жидкости через соединения главного тормозного цилиндра и попадания воздуха в тормозную систему.

Неисправности главного тормозного цилиндра ВАЗ 2108, 2109, 21099

Заклинивание поршней внутри главного тормозного цилиндра

Например, по причине разбухания резиновых уплотнительных колец на поршнях цилиндра. Такое происходит если в тормозную систему автомобиля была залита тормозная жидкость не соответствующего качества или туда попало моторное масло, или бензин при ремонте.

детали главного тормозного цилиндра ВАЗ 2108

Детали главного тормозного цилиндра автомобиля ВАЗ 21083 (21093, 21099)

В другом случае вода, скапливающаяся со временем в тормозной жидкости (она гигроскопична, т. е. впитывает влагу), разрушает «зеркало» внутри цилиндра. В результате перемещать поршни внутри цилиндра при торможении становится все трудней, плюс ко всему нарушается герметичность соединения колец и «зеркала», позволяя тормозной жидкости уходить.

Шток «вакуума» сильно выступает за плоскость цилиндра

Возможно в процессе ремонта (вакуумного усилителя тормозов или при замене главного тормозного цилиндра), кто-то слишком сильно вывернул регулировочный винт на штоке вакуумного усилителя. В идеале он должен выступать на 1,25 — 2,0 мм относительно плоскости прилегания главного тормозного цилиндра к корпусу вакуумного усилителя тормозов.

Чтобы его выставить как положено нужно отсоединить главный тормозной цилиндр от вакуумного усилителя, отвести его в сторону и подкрутить этот  регулировочный болт.

Регулировочный болт штока вакуумного усилителя тормозов ВАЗ 2108, 2109, 21099

Если отсоединить главный тормозной цилиндр, то открывается доступ к регулировочному болту штока вакуумного усилителя тормозов

Подтекание тормозной жидкости

Тормозная жидкость может подтекать из-под уплотнений соединения бачка с главным тормозным цилиндром, из трещины в самом бачке, из под неплотно или наперекос завернутых штуцеров тормозных трубок. Помимо этого, если по педали тормоза или (и) по щитку моторного отсека под ногами водителя потекла тормозная жидкость, значит потеряло герметичность резиновое уплотнительное кольцо на заднем поршне.

Примечания и дополнения

Перед тем как снимать главный тормозной цилиндр и начинать его разборку и ремонт, нужно проверить свободный ход педали тормоза, так как его отсутствие так же приводит к неполному растормаживанию колес автомобиля из-за того, что шток вакуумного усилителя смещен вперед и постоянно давит на поршень в цилиндре создавая давление в тормозной системе.

Замена главного тормозного цилиндра на ВАЗ 2109

Вакуумный усилитель тормозов (ВУТ) позволяет облегчить работу педалью тормоза. Этот узел разделен на две камеры — одна имеет постоянную связь с впускным коллектором, а вторая соединяется с атмосферой в момент нажатия на педаль тормоза.

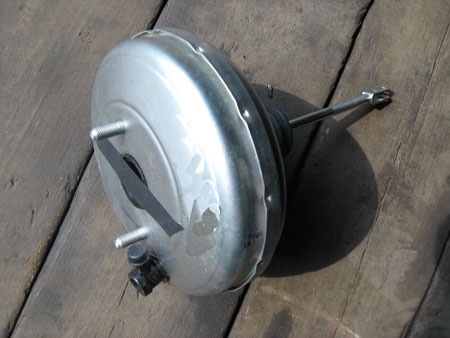

Внешний вид устройства

Узел располагается под капотом за главным тормозным цилиндром. Через шток соединен с тормозной педалью.

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

  • Заглушите двигатель;
  • 5-6 раз подряд выжмите педаль тормоза;
  • Зажмите педаль в пол;
  • Заведите двигатель;
  • Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

  • Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
  • Но при этом двигатель троит на холостых;
  • При нажатии на тормозную педаль холостой ход успокаивается;
  • Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
  • Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
  • Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора Требуемые параметры
Цена Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109
Упаковка Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона
Этикетка На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя
Артикул Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ
Точка продажи Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Замена ВУТ

Для начала запомните, что ремонт вакуумного усилителя невозможен. Этот узел снимается и меняется на новый. В теории и на практике некоторые это делают. Но под собственную ответственность.

Теперь непосредственно о замене.

  1. Отсоедините педаль тормоза от штока усилителя. Агрегаты связаны между собой штифтом. Демонтаж выполняется в районе педального узла и тут вам пригодится простая плоская отвертка.
  2. Идем и открываем капот.
  3. Отключите колодку питания датчика уровня тормозной жидкости.
  4. Снимите кронштейн, который удерживает гидравлические магистрали на раме. Пригодится головка на 10, которой откручивается гайка.
  5. Отключите главный тормозной цилиндр. Для этого откручивается 2 гайки, удерживающие его на вакуумнике. Оцените состояние ГТЦ. Если необходимо, также замените и его.
  6. Вовсе не обязательно отсоединять гидравлические магистрали от тормозного цилиндра (главного). Патрубки достаточно длинные, потому их легко можно сдвинуть в сторону, дабы они не мешали в процессе работы.
  7. Отключите патрубок, который связывает камеру вакуумника с впускным коллектором.
  8. Снимите распорку с передних стоек.
  9. Открутите 4 гайки, которые удерживают корпус вакуумника на шпильках кузова автомобиля.
  10. Снимите агрегат со шпилек и вытащите через подкапотное пространство.
  11. Со стороны приводной вилки на обратке усилителя имеется уплотнитель с кронштейном. Он крепит узел на раме 4 шпильками. Их нужно снять. Для этого головкой на 17 демонтируются 2 гайки, после чего снимается железная конструкция. Просто потяните ее на себя. Со штока обязательно стяните пыльник.
  12. Установите кронштейн крепления и новый уплотнитель из резины на новенький вакуумный усилитель. Теперь можно начинать полноценную обратную сборку.

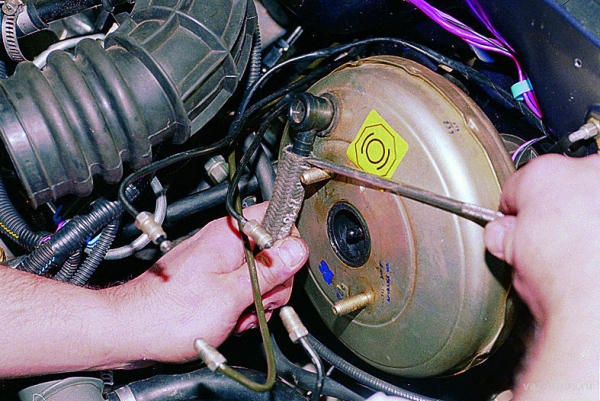

Замена устройства

Обратная сборка

Если вы решили выполнить демонтаж и сборку своими руками, при установке нового ВУТ обязательно придерживайтесь нескольких рекомендаций:

  • Шток вакуумника и педаль тормоза соединяются между собой сразу после посадки устройства на шпильки крепления. То есть до того, как начали затягивать гайками.;
  • Опытные владельцы ВАЗ 2109 рекомендуют нанести герметик между вакуумным усилителем тормозов и тормозным цилиндром. Это обусловлено несовершенством конструкции;
  • Шток вакуумника, который воздействует на главный тормозной цилиндр, при транспортировке детали может смещаться. Также смещение не редко происходит в процессе установки. Потому этот факт обязательно проверьте и правильно установите при необходимости. Для этого нужно нажать до упора на шток.

Если неправильно установить шток во время сборки узла, тормоза попросту не будут срабатывать должным образом. О последствиях вряд ли стоит говорить.

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

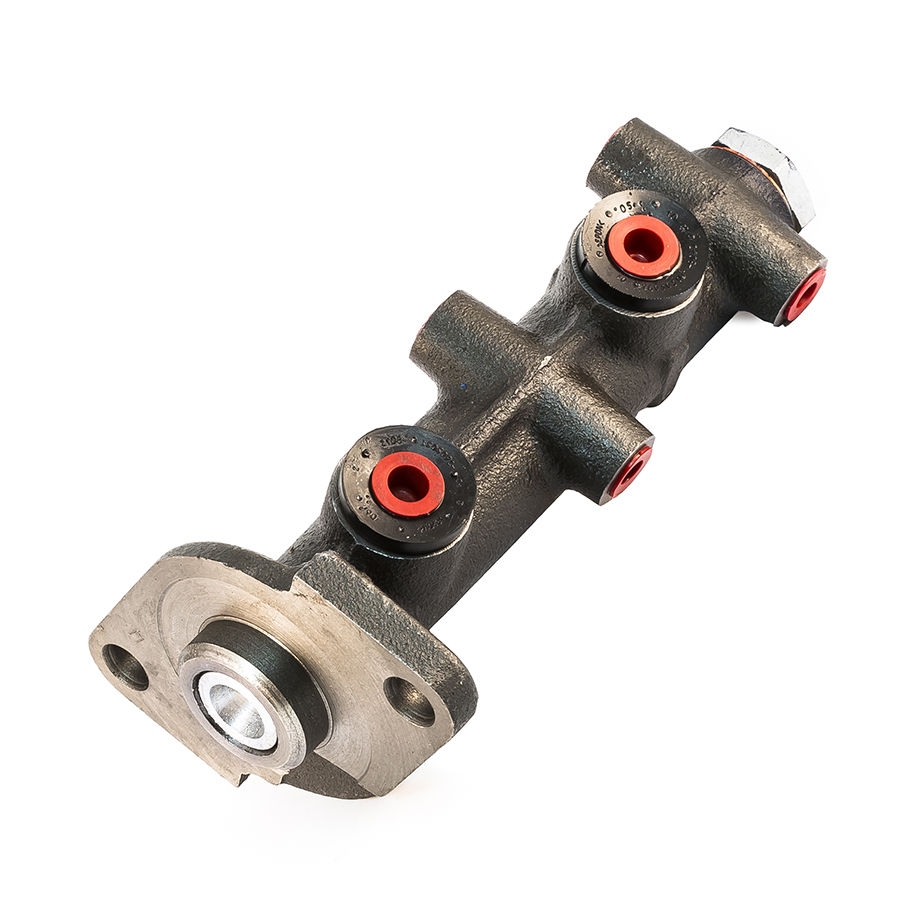

ГТЦ

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.



Многие пытаются отремонтировать ГТЦ. Но на практике это приносит только временный эффект, плюс приходится постоянно переживать, не откажет ли узел в самый неподходящий момент. Лучшее решение — замена.

Сама процедура замены выглядит следующим образом.

  1. Отключите минусовую клемму с аккумулятора.
  2. Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
  3. Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
  4. Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
  5. Снимите цилиндр со шпилек.
  6. Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
  7. Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
  8. Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
  9. Установите бачок, залейте до максимальной отметки тормозную жидкость.
  10. Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
  11. Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
  12. По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

 Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.
