Датчик давления масла на ваз 2109 - его устройство и диагностика

Не редко на панели ВАЗ 2109 загорает лампа, которая сигнализирует о слишком низком давлении масла или его полном отсутствии. При этом осмотр показал, что нигде течи нет.

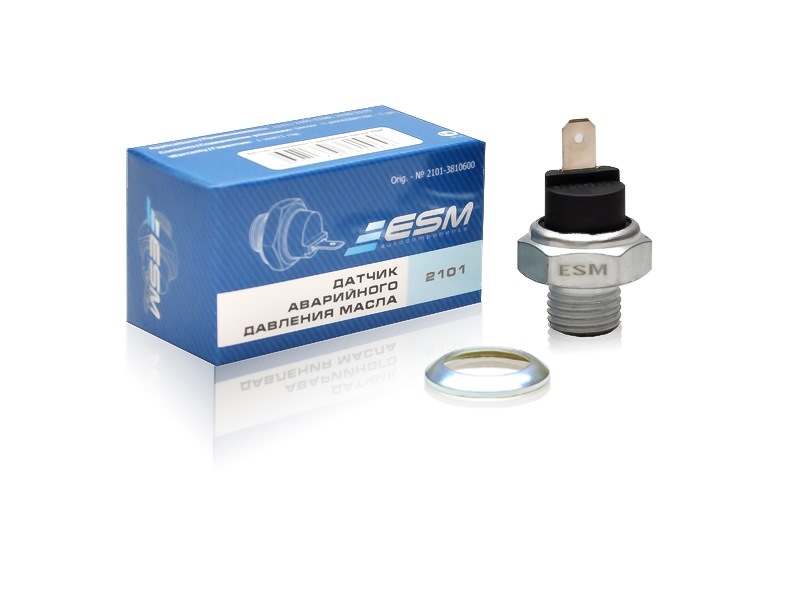

Как выглядит датчик давления масла ваз 2109

Первым делом рекомендуется проверить датчик давления масла (ДДМ). На основе анализа можно сделать вывод, действительно ли виноват контроллер, или причину следует искать в других места.

Содержание статьи

Проверка датчика давления масла

В датчике имеется упругая мембрана, которая деформируется при давлении масла на нее. Величина отклонения мембраны сообщается реостату при изменении сопротивления. Это изменение фиксирует электронная система автомобиля и сообщает манометру. Тот, в свою очередь, показывает соответствующие данные на приборной панели.

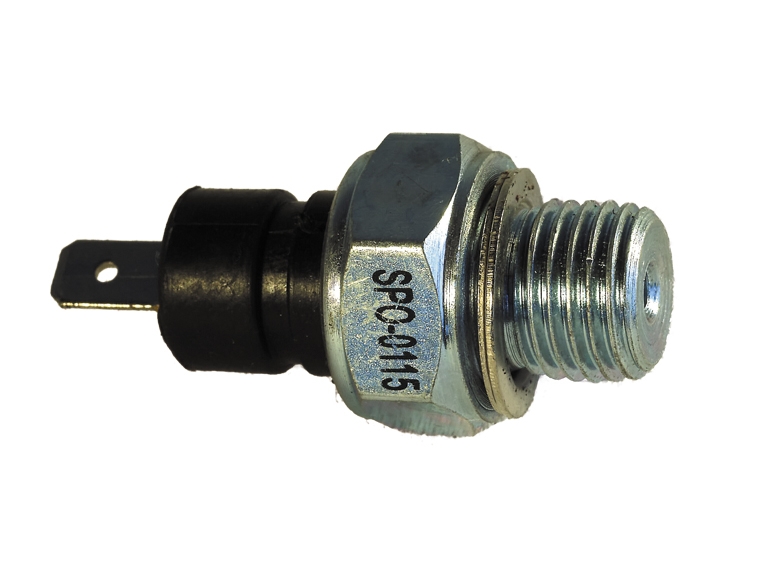

Датчик давления масла ваз 2109

Сегодня владельцы ВАЗ 2109 применяют два основных способа проверки работоспособности датчика давления масла. Каким из них воспользоваться, решайте сами.

Способ проверки

Ваши действия

Первый способ

Снимите датчик, который располагается непосредственно над масляным фильтром;
Попросите помощника, чтобы тот покрутил стартер. Заводить при этом мотор не нужно и даже нельзя;
Если во время кручения стартера масло полилось из места установки датчика, с давлением все хорошо. Потому вероятным виновником загорания лампочки на панели является датчик;
Проверьте визуально состояние датчика. Если видимых повреждений нет, промойте его соляркой или бензином. Можете использовать шприц для более тщательной промывки;
Установите контроллер на место и смотрите, горит ли сигнальная лампа;
Если она продолжает гореть, меняйте датчик. Старый ремонту не подлежит, а новый стоит всего 70-100 рублей

Второй способ

Второй способ более детальный и позволяет узнать не только, все ли в порядке с датчиком. Вам необходимо:

Проверить уровень масла. Если он низкий, долейте необходимо количество смазки, а затем вновь проверьте, не выключилась ли лампа. Если не горит, все хорошо;
Прогрейте двигатель до рабочих температур, а затем выключите его;
Открутите датчик и подключите его к манометру;
На место датчика закрутите переходник от манометра;
Заземлите манометр через массу автомобиля;
Соедините контрольный светодиод с плюсом АКБ и контактом датчика. Здесь пригодится дополнительный проводок;
Заведите двигатель и нажимайте на газ. Обороты должны увеличиваться плавно;
Когда на манометре появятся значения около 1,2-1,6 бар, светодиод обязан выключиться. Если этого не произошло, ДДМ сломался.

Если после второго способа проверки светодиодик погас и датчик оказался исправным, но лампа на щитке все равно продолжает гореть, причина в другом. Ее необходимо отыскать. Делается это так:

Увеличивайте постепенно обороты мотора, чтобы достичь отметки 2000 единиц в минуту;
Если температура мотора при этом около 80 градусов, а манометр показывает менее 2 бар, подшипник коленвала износился и требует замены;
Если манометр показывает более 2 бар, проблема не в подшипнике. Двигаемся дальше;
Увеличьте обороты силового агрегата. Если манометр показывает свыше 7 бар, произошла поломка перепускного клапана. Его замена выполняется совместно с заменой крышкой масляного насоса.

Даже если после всех проведенных выше операций лампочка на приборной доске упорно не хочет тухнуть, придется обратиться в автосервис, чтобы вам провели комплексную диагностику состояния автомобиля.

Расположение датчика

Где находится датчик давления масла?

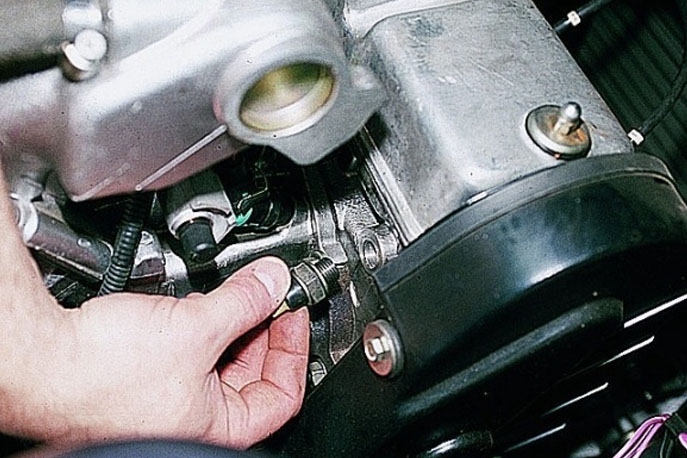

Он расположен чуть ниже крышки головы блока, подробнее смотрите на фотографии чуть ниже:

Сверху на датчике давлена масла устанавливается защитный чехол, который к сожалению снят на фото, поэтому когда вы будете искать этот датчик, присматривайтесь к его защитному чехлу, а не к самому датчику.

Когда нужно менять датчик давления масла?

Он подлежит замене при износе, это можно определить следующими способами:

1. Первые признаки неисправности датчика, это загорание на комбинации приборов, индикатора лампы давления масла.

Но здесь нужно быть точно уверенным, в том что с двигателем все в порядке, а то как бывает, люди сперва грешат на датчик, а позже узнаётся что на самом деле у них проблема с двигателем, поэтому что бы таких вопросов не возникало, тщательно проверьте:

Уровень масла в двигателе, если уровень слишком мал, то в таком случает доведите его до нормы. (Как проверить уровень, и довести его до нормы, см. в статье: «Замена масла»)
Далее может быть так же неисправна электропроводка, которая подсоединена к датчику.
А так же загорание лампы давления масла, может быть вызвано какой либо неисправностью, в системе смазки двигателя.

2. При неисправном датчике давления масла, он так же может быть замаслен, поэтому первым делом присмотритесь, присутствуют ли на вашем датчике частички масла.

Замена датчика давления масла ваз 2109

Итак, проверка показала, что все же датчик давления масла всему виной и он нуждается в замене. Обращаться для этого в автомастерскую точно не нужно. Работа легко выполняется своими руками даже новичками в сфере самостоятельного ремонта автомобиля. Тем более, когда речь идет о ремонте такого автомобиля как ВАЗ 2109.

Как снять датчик давления масла

Чтобы заменить датчик, его сначала нужно снять, а на место старого устройства установить новое. Пошагово это выглядит следующим образом.

Отключите минусовую клемму от аккумуляторной батареи. Все работы, связанные с электрической составляющем авто, обязательно должны начинаться с этого шага.
Рукой отключите питающий провод с защитным чехлом от датчика. Они соединены вместе, потому пытаться отключить отдельно чехол не стоит.

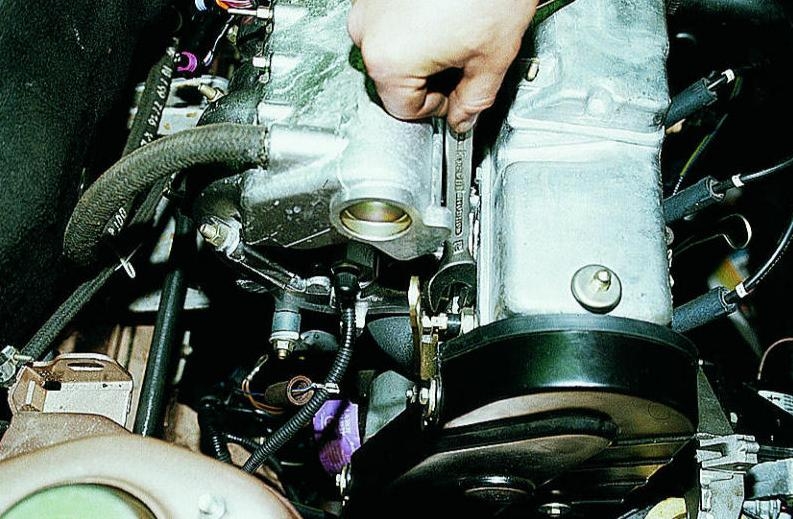

С помощью гаечного ключа необходимо полностью открутить датчик давления масла со своего посадочного гнезда.
Окончательно достаньте регулятор со своего посадочного места.
Вооружитесь новым датчиком, вставьте его в соответствующее гнездо. В комплекте с новым устройством должно идти уплотнительное алюминиевое кольцо. Проверьте это во время покупки. Использовать уплотнитель от старого ДДМ не стоит.
Закрутите датчик до упора, воспользовавшись гаечным ключом. Ошибка многих — вкручивать устройство просто рукой. Такого контакта может оказаться недостаточно, в результате чего регулятор давления масла будет выдавать некорректную информацию.
Верните на место провод, совмещенный с защитным чехлом проводки датчика.
Подключите минусовую клемму обратно на аккумуляторную батарею и проверьте, перестала ли гореть лампочка на приборном щитке.

Меняя датчик давления масла, настоятельно рекомендуется выбирать новое устройство, маркировка которого соответствует ранее используемому регулятору. Иначе он попросту может не работать или выдавать неправильную информацию.

Очевидно, что в замене ДДМ нет совершенно ничего сложного. Наибольшее опасение вызывает тот факт, что замена ДДМ не даст результата и лампочка проверки двигателя упорно продолжит гореть на приборной панели. Игнорировать ее нельзя. Обратитесь лучше на СТО. Комплексная диагностика — это отличное решение, которое заодно позволит определить наличие других неисправностей в системах вашего ВАЗ 2109.

Как проверить датчик давления масла Ваз 2109

Датчик давления масла очень важен — он информирует Вас о том, что в системе смазки двигателя масло есть и масляный насос создает давление в маслопроводах.

На работающем двигателе лампочка давления масла загорается на панели приборов по двум причинам:

В двигателе нет масла или масляный насос неисправен;
Неисправность датчика давления масла.

Как в двигателе Ваз 2109 может не оказаться масла? Вот пару популярных причин. Причина первая: пробит поддон картера двигателя и масло выливается на дорогу. Опытный водитель всегда обращает внимание нет ли под его машиной течи какой-нибудь эксплуатационной жидкости.

Протекать может все: тосол, тормозная жидкость, масло из коробки передач, масло из двигателя, бензин. Поэтому привычка смотреть нет ли чего под машиной может помочь вовремя найти неисправность и обезопасить процесс вождения. Причина вторая: двигатель берет масло. То есть при работе двигателя масло частично сгорает в цилиндрах. Обычно об этом говорит черный дым из выхлопной трубы автомобиля. И если вовремя не доливать, то в картере может совсем не остаться масла.

Поэтому проигнорируете горящую лампочку давления масла на заведенном двигателе — через пару минут несмазанные поршни заклинят в цилиндрах и придется делать капитальный ремонт двигателя.

Если вы убедились что масло в двигателе есть, но лампочка все равно горит на заведенном двигателе, то возможно вышел из строя масляный насос. Чтобы его проверить на неработающем двигателе ключом на 17 выкручиваем датчик давления масла из двигателя. Просим кого нибудь смотреть в его посадочное отверстие а сами не заводя машину пару раз отрабатываем стартером. Из отверстия под датчик давления девятки должно политься масло. Если же масло не полилось, то неисправен масляный насос. А если масло льется,значит масляный насос исправен, а причина в датчике.
