Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111
В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.
Проверка на короткое замыкание
Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.
![проверка модуля на кз](https://twokarburators.ru/wp-content/uploads/2018/06/image1078.png)
Проверка на «обрыв»
Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.
![проверка вторичной обмотки модуля зажигания 1-4](https://twokarburators.ru/wp-content/uploads/2018/06/image1076.png)
Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.
![проверка вторичной обмотки модуля зажигания 2-3](https://twokarburators.ru/wp-content/uploads/2018/06/image1077.png)
Проверка подачи напряжения на модуль зажигания

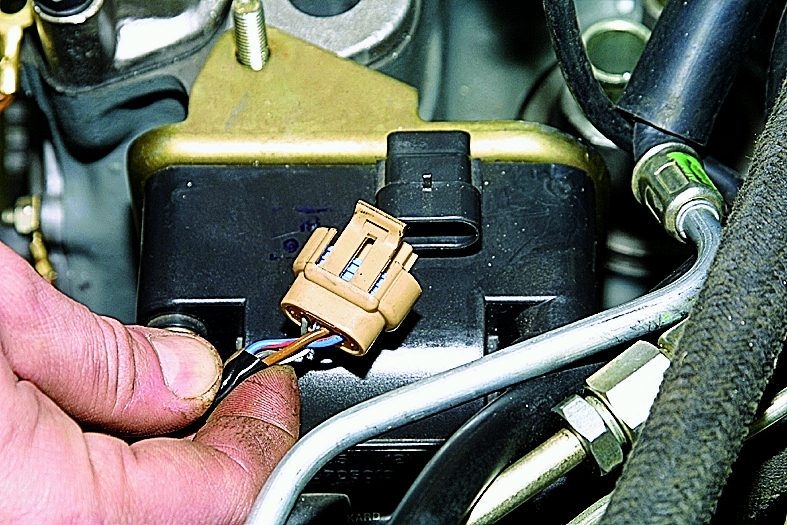

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).
![проверка подачи напряжения](https://twokarburators.ru/wp-content/uploads/2018/06/image1079.png)
Примечания
Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.
Особенности модуля зажигания
Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.
Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.
Компонент | Особенности |
Катушка зажигания | Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока |
Высоковольтные коммутаторы | Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала |
Электронный блок управления | Отвечает за распределение информации в виде электронных импульсов |
Корпус | Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства |
Расположение
Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

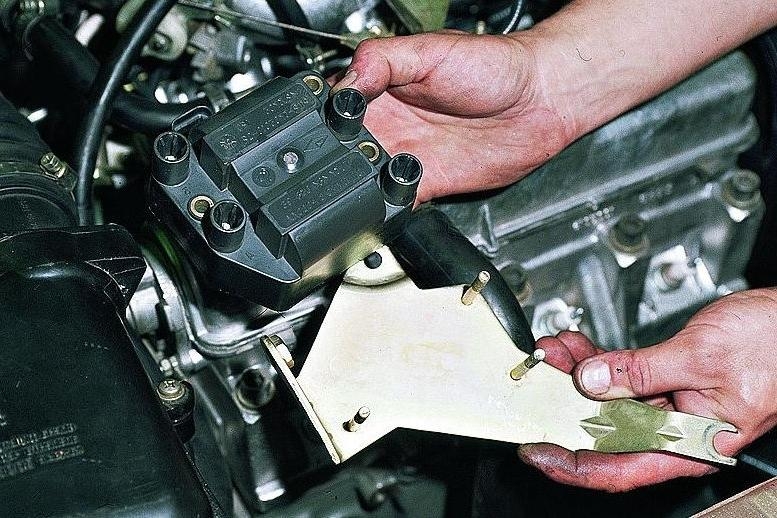

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.
Принцип работы
Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.
- Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
- Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
- Далее уже свечи активируют искру, происходит воспламенение и так далее.
Неисправности МЗ
Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:
- Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
- Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
- Плавают обороты на холостом ходу;
- Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.
Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.
Ремонт модуля зажигания ваз 2109 2108 2111 2112
В общем на днях у мня сильно затроила тачка (была слабая искра), сегодня днем собрался съездить по делам, начал заводить тачку, а она вообще молчит (в итоге раза с 5 завел). Машина дико двоила, именно ДВОИЛА. Открыл капот, проверил все ВВ провода, фишку на модуль, почистил даже контактны ничего не помогло… Снял модуль и понес его домой. Сначала оттер его от лишней грязи.
![](https://a.d-cd.net/b690c8as-960.jpg)
![](https://a.d-cd.net/d250c8as-960.jpg)
![В процессе пайки](https://a.d-cd.net/e350c8as-960.jpg)
В процессе пайки
Собирал все так же как и разбирал, только намазал герметиком все по контору и вставил пластину с катушками обратно. Собственно сам результат. Поочередная работа катушек.
и одновременная работа, сразу 2-ух
