В предыдущих БЖ можно увидеть, в каком состоянии у меня панель. Половина креплений отломаны, отпилена «журнальная» полка (ниже бардачка которая). Кстати отпилил я её сам, когда менял радиатор печки, чтобы не снимать всю панель. Кроме того, вся панель ужасно гремела, особенно накладка приборки. И ещё в добавок печка плохо грела и вся система вентиляции и отопления была засорена листвой (предыдущие владельцы салонный фильтр в эту машину не догадались поставить за все 13 лет).
И совсем недавно приобрёл «новую» высокую панель (купил с рук на авито) за 500р.
В общем, было принято решение полностью заменить торпеду (накладку и щиток оставлю свой). Естественно грамотно всё проклеить (уже давно был закуплен материал: битопласт и маделин). Ну и заодно перебрать печку.
Первый день в гараже — это разбор торпеды. Снимал 6 часов! Сначала сливал тосол со всей системы охлаждения (включая радиатор печки). Затем всё постепенно разбирал по частям.
Если бы не магнитола и не сигналка, я бы снял часа за 2 легко. Очень неудачно проложены провода на моторчики замков от сигналки и на боковые динамики. Множество развлетвлений проводов, скруток и всяко-разных шлейфов. Ещё раз повторюсь, без сигнализации и музыки, снять высокую панель вообще не составит никакого труда. Всё очень легко и просто. И самое что интересное, я никак не мог найти блок сигналки. Оказывается, его прилепили за приборкой на двухстороннем скотче. Крайне неудачное место.
Номер | Что это |
1. | Комбинация приборов |
2. | Выключатель зажигания |
3. | Приборная панель |
4. | Центральные сопла системы отопления и вентиляции салона |
5. | Боковые сопла системы отопления и вентиляции салона |
6. | Крышка бардачка |
7. | Полка |
8. | Заглушка |
9. | Выключатель обогрева стекла на двери задка |
10. | Выключатель задней противотуманной оптики |
11. | Выключатель аварийного сигнала |
12. | Центральный переключатель наружного света |
13. | Панель управления системой отопления и вентиляции салона |
14. | Гнездо радиоприемника |
15. | Рычаг коробки переключения передач |
16. | Рычаг ручного стояночного тормоза |
17. | Пепельница |
18. | Прикуриватель |
19. | Рычаг управления омывателем лобового стекла и стеклоочистителем |
20. | Педаль газа |
21. | Педаль тормоза |
22. | Сцепление |
23. | Ручка закрытия воздушной заслонки |
24. | Выключатель клаксона |
25. | Ручка сброса данных счетчика суточного пробега |
26. | Выключатель подсветки приборной панели |
27. | Ручка управления гидрокорректором фар |
28. | Рычаг привода замка капота |
29. | Рычаг управления светом фар и поворотниками |
Процесс снятия панели на ваз 2109
Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:
- Кузовной ремонт;
- Ремонт компонентов панели;
- Шумоизоляция автомобиля;
- Желание поменять старую торпеду на новую и пр.
Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.
- Снимите ручки управления печкой. В общей сложности из три.
- Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
- Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
- Отключите колодку с проводкой от выключателя задней противотуманной оптики.
- Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
- Отключите колодку с проводкой от выключателя аварийки.
- Снимите колодку с проводкой от переключателя наружного света.
- Отключите питающую колодку подсветки прикуривателя.
- Отключите колодку с проводкой прикуривателя и снимите накладку панели.
- Демонтируйте 4 крепежных элемента панели управления печкой.

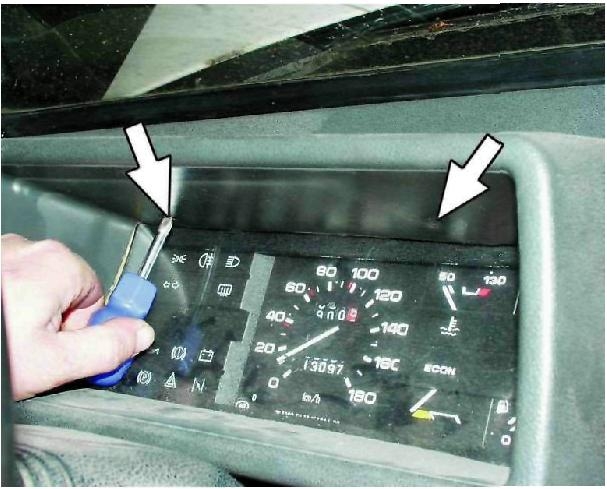

- Открутите 2 крепежа козырька щитка приборов.
- Снимите непосредственно сам козырек комбинации приборов.
- Пружинные зажимы необходимо сжать.

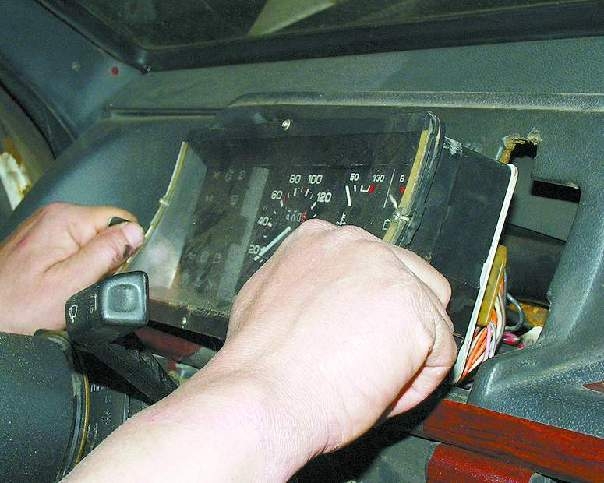

- Извлеките из панели корпус комбинации приборов.
- Открутите крепежную гайку спидометра, после чего отсоедините его трос.
- Отключите колодку с проводами (она белая) от щитка приборов.
- Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
- Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
- От комбинации приборов теперь необходимо отсоединить красную колодку.
- Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
- Открутите крепежную гайку выключателя подсветки приборов.
- Открутите крепежную гайку гнезда гидрокорректора фар.
- Снимите руль и его подрулевые переключатели.
- Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
- Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
- Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
- Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
- Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
- Открутите крепежный винт сбоку слева приборной панели.
- Открутите крепеж нижней фиксации панели слева.
- Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
- Открутите крепежный винт панели, который располагается внутри бардачка.
- С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.
Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.
