Самый Ранний салон с 2108ми обшивками дверей ( с длинными дверными ручками)

У этих салонов много мелких отличий, но главное это их оттенки — их было 3 (кирпичный, желтый, коричневый). Панель для них была только коричневая.

3 ранних оттенка салонов

3 ранних оттенка салонов, коричневый, кирпичный, желтый — при чем для всех оттенков был общий оттенок панели — только коричневый, а обшивки вместе с сиденьями и коврами могли быть любого из выше перечисленных вариантов

Живой пример кирпичного салона

Живой пример кирпичного салона, обшивки дверей и сиденья, панель все так же коричневая. Цвет приятный, но нет гармонии из-за цвета панели

Желтый, также все желтое (кресла, ковры, обшивки) панель коричневая, видно на фото. накладки стоек либо коричневые, либо черные.

Желтый, также все желтое (кресла, ковры, обшивки) панель коричневая, видно на фото. накладки стоек либо коричневые, либо черные.

Желтый салон

Желтый салон, ранний темно-коричневый югославский руль, накладка панели с годами выгорела и потемнела. Встречались ранние экземпляры, когда тоннель, пепельница — были черными) в салоне все это конечно выглядит не как одно целое, полагаю сызраньский завод пластиковых деталей, что успевал, то и поставлял.

Ну и самый гармоничный и наиболее распространенный — коричневый. Фото 2108 авто из музея ВАЗа.

Салоны с 21083 или 2109- ми обшивками ( с короткой ручкой)

Эти салоны отличаются другим набором цветов и уже другой формой обшивок дверей.

Цвета:

  • Коричневый;
  • Желтый;
  • Светло-серый;
  • Красный;
  • Синий;
  • Графитовый (поздний темный).
2108 Желтый салон, с 21083ми картами, короткая ручка, крайне редко встречаются

2108 Желтый салон, с 21083ми картами, короткая ручка, крайне редко встречаются

2109 Желтый салон, с 2109ми картами, короткая ручка, как мне кажется, их единицы

2108, самый тиражный из ранних оттенков — коричневый, карты 21083и, короткая ручка

2108 из Венгрии, самый экзотический салон из заводских, панель и тоннель шли темными

2109 с красным салоном

2109 с красным салоном

Светло-серый салон

2108, Светло-серый салон, ковры, обшивки дверей и сиденья серые, панель была темная, это последний из цветных вариантов советских салонов

2109 с таким же светло-серым салоном, что интересно у этого экземпляра руль стоит 21083ий, что планировался идти на высокая панель.

Графитовый

Графитовый (темный, он же черный в народе) салон. Интересный рисунок сидений.

Единственное, что нашлось в инете по синему салону, обивка сидений и темно-синие обивки дверей.

Синий салон 2109

Синий салон 2109

Предсерийный вариант высокой 21083ей панели, начало 80-ых, синий салон

ПРЕДСЕРИЙНАЯ 21083я панель

ПРЕДСЕРИЙНАЯ 21083я панель, почти похожа на высокую) цифровая приборка единственное, что дошло до серии

21099 прототип

21099 прототип

2109 Samara Baltic, пр-ва финского завода. Финские салоны имели свои сиденья обшивки и проч.

Серийный 21083 й салон

Серийный 21083 й салон, появился в 89-ом, поставлялся ооочень редко в те года, и только где-то с середины 90-х пошел в широкую серию.

Тюнинг салона девятки

Тюнинг приборки и подсветки

Штатная подсветка щитка приборов ВАЗовской «девятки» устраивает далеко не каждого, поскольку жёлтое свечение не только тусклое, но и не придаёт приборке никакой выразительности. Чтобы исправить ситуацию, приходится прибегать к замене штатных осветительных элементов на современные светодиодные.

Для модернизации комбинации приборов нужно подготовить:

  • диодную ленту желаемого цвета свечения;
  • паяльник;
  • провода;
  • цоколь под лампочку;
  • пистолет с горячим клеем.

Непосредственно доработка состоит из следующих шагов:

  1. Демонтируют щиток из торпеды.
  2. Отсоединяют цоколи с лампочками и снимают плату, после чего удаляют стекло с козырьком. Для этого нажимают на соответствующие защёлки.
    Разборка щитка

    С приборки вынимают цоколи и снимают стекло

  3. Посредством пайки соединяют диодную ленту и цоколь.
    Соединение проводов

    Светодиодную ленту соединяют прводками с цоколем

  4. При помощи пистолета наносят клей и фиксируют ленту и провода к крышке.
    Монтаж ленты

    После пайки светодиодную ленту фиксируют в щитке клеевым пистолетом

  5. Собирают щиток в обратном порядке.
    Готовый щиток

    После доработок приборку ставят на место

Свободные отверстия под цоколь нужно заклеить, чтобы исключить попадание пыли.

Видео установки светодиодной ленты в приборку:

Доработка шкал приборки

Помимо освещения в щитке приборов можно заменить шкалы, которые сделают приборку более современной и читаемой. Для тюнинга этого узла сегодня предлагается широкий выбор накладок, в которых предусмотрены все установочные отверстия.

После приобретения накладок можно приступать к модернизации:

  1. Снимают щиток, а затем и само стекло.
  2. Аккуратно демонтируют стрелки приборов.
    Снятие стрелок

    Для снятия шкалы необходимо аккуратно демонтировать стрелки

  3. Со щитка снимают штатную накладку.
    Демонтаж шкалы

    Накладку аккуратно снимают со щитка

  4. Фиксируют новую накладку клеевым пистолетом.
    Установка накладки

    С помощью клеевого пистолета фиксируют новую накладку

  5. Устанавливают стрелки и собирают всё в обратной последовательности.

Если новая шкала рассчитана на просвет, то на каждый прибор можно установить по светодиодному элементу, что значительно преобразит щиток.

Дополнительные светодиоды

Для улучшения подсветки шкал можно установить дополнительные светодиоды

Модернизация приборки

Часто тюнинг салона затрагивает торпеду, поскольку штатное изделие имеет не очень привлекательный вид. Для отделки панели в основном используют кожу. Качественно выполнить работу своими руками довольно сложно. Поэтому лучше доверить перетяжку профессионалам.

Суть модернизации сводится к следующим действиям:

  1. Панель дорабатывают, если это требуется, например, под установку каких-либо кнопок или дополнительных приборов.
  2. По каркасу делают выкройки, после чего сшивают элементы.
    Выкройки для перетяжки

    Из материала делают выкройки для последующей перетяжки торпеды

  3. Часть торпеды, которая не будет обтянута кожей, подкрашивают или перекрашивают в другой цвет.
  4. Выполняют перетяжку панели.
    Отделка панели

    Если есть навыки, панель можно качественно перетянуть и самому

Иногда владельцы «девяток» внедряют панели от других авто, например, от BMW E30 или Opel Astra.

Панель от Opel Astra

На ВАЗ 2109 можно установить торпеду от Opel Astra

Процедура эта не из лёгких, поскольку подобрать по размерам, а после подогнать торпеду по месту, непросто. К тому же придётся полностью переделывать крепление. При внедрении иной панели замене подлежит также щиток приборов.

Щиток приборов

При установке панели от другого авто потребуется также замена щитка приборов

Кожа рожа для салона (перетягиваем салон)

Тюнинг салона не обходится без перетяжки элементов интерьера. Заводской пластик и ткань в отделке не вызывают никаких эмоций, смотрятся серо и обыденно. Те автовладельцы, которые хотят внести некую изюминку, улучшить внутреннее убранство, прибегают к замене штатных и применению современных отделочных материалов.

Среди наиболее популярных можно выделить:

  • кожа;
  • алькантара;
  • экокожа;
  • велюр;
  • карпет;
  • винил.

Дверные панели

Один из элементов, который никак нельзя оставить без внимания — карты дверей. Обычно панели «девятки» отделаны тканью либо полностью выполнены из пластика.

Штатные панели

Штатные дверные карты выглядят довольно скучно и непривлекательно

Для усовершенствования элементов необходимо подобрать желаемый отделочный материал и подготовить инструменты:

  • ножницы;
  • нож;
  • маркер;
  • клей «Момент»;
  • отвёртка.

После подготовительных мероприятий выполняют следующие шаги:

  1. Панель снимают с дверей и удаляют тканевую вставку.
    Доработка панели

    Дверные карты снимают с дверей и вынимают тканевую вставку

  2. Отмеряют необходимый кусок ткани и делают разметку.
    Разметка материала

    На куске подобранного материала делают необходимую разметку

  3. Обезжиривают и наносят клей в два слоя с некоторой выдержкой после первого.
    Нанесение клея

    На дверную карту наносят клей и выжидают необходимое время

  4. Прикладывают к материалу дверную карту по разметке.
    Приклеивание материала

    Согласно разметке приклеивают материал к дверной карте

  5. Дают клею высохнуть согласно инструкции.
  6. Загибают и натягивают материал на углах. Чтобы отделка была податливее, можно использовать фен.
    Натяжка углов

    Материал тщательно натягивают по углам, используя строительный фен

  7. Аналогичным образом отделывают вставку, применяя для контраста материал иного цвета.
    Отделка вставок

    Для придания более привлекательной внешности в отделке дверных обшивок используют материалы разных цветов

Шумка салона

Повышение уровня комфорта, так или иначе, связано с уменьшением уровня вибраций и шумов, которые поступают в салон снаружи от колёс, двигателя, ветра и т. п. Для проведения качественной вибро- и шумоизоляции обработке подвергают весь кузов изнутри, т. е. крышу, двери, пол, багажник, моторный щит.

Сегодня выбор материалов для рассматриваемых целей довольно широк, но из всего разнообразия можно выделить следующие наименования:

  • Вибропласт;
  • Визомат;
  • Битопласт;
  • Сплен;
  • пенка.

Из инструментов понадобится следующий перечень:

  • строительный фен;
  • резак;
  • валик.

Для начала работ необходимо полностью разобрать салон автомобиля, т. е. снять сиденья, переднюю панель и все отделочные материалы. Старая шумоизоляция удаляется, кузов в местах коррозии зачищается и грунтуется.

Шумоизоляция моторной перегородки

Шумоизоляцию рекомендуется начинать именно с моторного щита:

  1. Поверхность обезжиривают ветошью, смоченной в растворителе.
  2. Укладывают слой Вибропласта. Материал лучше всего наносить в два слоя, прогревая его феном для лучшей укладки.
    Нанесение виброизоляции

    Первым слоем на моторный щит наносят слой виброизоляции

  3. Наносят слой Сплена.
    Нанесение шумоизоляции

    Поверх виброизоляции наносят слой шумоизолирующего материала

Пол и арки

В продолжение вибро- и шумоизоляции обрабатывают днище салона:

  1. Наносят слой виброизоляционного материала на дно и два слоя на арки. В местах с неровной поверхностью необходимо применять шпатель.
    Виброизоляция пола

    Пол покрывают слоем виброизоляции, а арки двумя слоями

  2. Поверх виброизоляции укладывают пенополиуретан.
    Обесшумка пола

    По аналогии с моторной перегородкой выполняют обесшумку пола

  3. Днище оклеивают пенкой толщиной 8 мм.

Полная шумка салона, видео инструкция

Крыша

При обработке крыши Вибропласт наносят между поперечинами, для чего материал разрезают на куски нужного размера. Поверх виброизоляции наносят Сплен, фиксируя его двухсторонним скотчем.

Обработка потолка

Между поперечинами потолка наносят слой виброизолятора

Шумоизоляция дверей

Шумоизоляция дверей ВАЗ 2109 с завода хоть и присутствует, но в минимальном количестве и особого толку от неё нет.

Обработку дверей проводят следующим образом:

  1. Наружную часть двери оклеивают Визоматом.
    Нанесение визомата

    Внутри дверь покрывают виброизолирующими материалами

  2. Поверхность, обращённую в салон, обрабатывают Спленом сплошным куском.
    Обработка двери

    Со стороны салона дверь обрабатывают сплошным куском Сплена

  3. Если в двери планируется установка акустики, то их нужно вибро- и шумоизолировать полностью без пропусков, в том числе и технологические отверстия.

Модернизируем пластиковые элементы салона

Элементы салона, выполненные из пластика, также следует обработать шумоизоляцией:

  1. Демонтируют все детали и накладки.
  2. Часть торпеды, которая касается кузова, обрабатывают пенкой толщиной 4 мм.
  3. Нижнюю часть торпеды, а также полку вещевого отсека, места под динамики и боковины панели оклеивают Визоматом и Битопластом.
  4. Козырёк щитка приборов обрабатывают Визоматом.
  5. Чтобы исключить металлический дребезг защёлок, их покрывают герметиком.
  6. Центральную панель обрабатывают теми же материалами, что и торпеду.
  7. Крышку вещевого ящика изнутри оклеивают Визоматом, а снизу на двухсторонний скотч фиксируют ковролин.
  8. После всех процедур салон собирают в обратном порядке.

Модернизация руля

Рулевое колесо — один из первых элементов, на который обращают внимание при посадке в автомобиль. Тюнинг руля подразумевает применение оплётки из современных материалов либо полностью замену детали на спортивный вариант. При выборе отделки на «девяточную» баранку следует ориентироваться на размер 37–38 см. Среди наиболее популярных материалов является кожа, экокожа. Самый простой вариант оплётки имеет вид чехла. Для его установки достаточно натянуть изделие на руль. Есть варианты, когда оплётку требуется сшивать нитью или шнуром. В этом случае каждый автовладелец решаем сам, что ему по душе.

Чехол на руль

Одним из простых вариантов тюнинга руля является установка чехла

Если же рассмотреть спортивный вариант рулевого колеса, то следует учитывать некоторые моменты:

  • для его установки понадобится специальный переходник;
  • тюнингованный руль, как правило, имеет меньший диаметр по сравнению со стандартом, и управлять им далеко не всегда удобно.
Спортивный руль

Спортивное рулевое колесо смотрится привлекательно, но далеко не всегда удобно в управлении

Перетяжка и замена сидений

Заводские сиденья ВАЗовской «девятки» можно улучшить двумя способами:

  • перетяжкой;
  • заменой на новые кресла.

Обновить сиденья можно обычной перетяжкой либо полной переделкой каркаса с монтажом боковой поддержки. Для этого придётся полностью разобрать изделие. Проведение подобных работ требует определённых навыков, поскольку неправильные действия могут привести к неудобной посадке и в целом к непредсказуемым последствиям в экстренных ситуациях.

Для перетяжки сидений чаще всего выбирают:

  • кожа;
  • замша;
  • алькантара;
  • флок;
  • велюр.

После выбора материала работу проводят в следующей последовательности:

  1. Демонтируют сиденья из салона и разбирают их, снимая старый материал.
    Разборка сидений

    Сиденья демонтируют из салона и полностью разбирают

  2. Если старый каркас имеет повреждения, прибегают к сварочным работам.
  3. Накладывают пенолитьё на каркас.
    Установка пенолитья

    На каркас накладывают пенолитье, если нужно, заменяют его на новое

  4. По старому чехлу вырезают заготовки из выбранного отделочного материла.
  5. Сшивают элементы на швейной машинке.
  6. Натягивают обивку на спинку, зацепляя материал за специальные зубчики.
    Натяжка обивки

    Материал натягивают, зацепляя его за специальные зубцы

  7. Натяжку чехла на сиденье выполняют при помощи проволоки.
    Натяжка чехла

    Натяжение чехла на сиденье выполняется с помощью проволоки

  8. Перетяжка всех кресел проводится аналогичным образом.
  9. После окончания процедуры сиденья монтируют на место.
    Готовые сиденья

    После доработки сиденья устанавливают на место

Если же преследуется цель полностью заменить сиденья ВАЗ 2109 на более комфортабельные, то подбор следует проводить таким образом, чтобы доработки были минимальными. С небольшими переделками на рассматриваемое авто подходят кресла от Opel Vectra.

Выбирая другие материалы, из которых изготовлены чехлы, будьте готовы познакомиться лично с их отрицательными сторонами.

МатериалОсобенности и недостатки
Натуральная кожаЗимой на таких чехлах будет холодно, а летом из-за активного прогрева салона лучами солнца, сесть в шортах внутри автомобиля практически невозможно
Гоболен, флок и прочие тканиТкань активно скапливает пыль, она быстро загрязняется, а вот очистить чехлы не так просто. Их приходится снимать, регулярно стирать, использовать специальные очищающие средства
Синтетические чехлыОни совершенно не впитывают влагу, потому вы будете постоянно потеть. Это может вызвать аллергические реакции, раздражения на коже и прочие неприятности. Плюс синтетика создает статическое электричество

Элементы тюнинга

Если вы хотите сделать из своего обычного салона полноценный, завершенный проект, помимо дверных панелей и сидений нельзя обходить стороной остальные компоненты.

Элемент салонаЧто можно сделать
Задняя полкаЗаводом задняя полка служит в роли разграничителя багажного отсека, хотя в большинстве случаев при доработке туда устанавливают акустическое оборудование. Штатная полка слабая, убогого качества, потому пытаться ее переделать не стоит. Просто сделайте новую из листов качественной фанеры. Не забудьте добавить более толстую подкладку, чтобы звук акустики был чище. Плюс на доработанную полку не страшно поставить что-то весом более 5 килограмм
Рулевая оплеткаПытаться перешить руль своими руками не стоит, только если вы не специалист в этой области. Проще всего отыскать готовый руль требуемого цвета и материала. Сегодня для ВАЗ 2109 предлагают огромнейший ассортимент. Но важно учесть два основных момента:

  • Толстый руль быстро утомит вас от езды;
  • Использовать гигроскопические или пористые материалы для обшивки руля не стоит, поскольку при запотевании или управлении мокрыми руками, они начнут скользить по рулю
Кулиса рычага КППЗаводская обшивка далека от совершенства. Что уж таить, она отвратительная. Доступные заменители на рынке намного дальше не ушли, потому лучше всего пошить элемент. По старой обшивке делается раскройка новых секций, чехол насаживается на рычаг. Оголовок рычага менять не обязательно, поскольку даже в стоковом исполнении он очень даже ничего
ПодлокотникЗаводская комплектация наличия подлокотника не предусматривает, хотя многие автомобилисты согласятся, что это полезный элемент. Так что если хотите, покупайте и устанавливается. В зависимости от выбранного подлокотника, вам возможно придется сделать пару дополнительных отверстий для установки
Козырьки солнцезащитыИх вы будете видеть только тогда, когда солнце начнет бить в глаза. Доработать их не сложно — достаточно просто поменять обшивку, сочетав их с передней частью салона
Накладки на педалиСтандартно на педали надеваются резиновые накладки. Если хотите, можете заменить их на алюминиевые, специальные спортивные комплекты или аналоги. Только учтите, алюминий создает достаточно скользкую поверхность, с которой нога может соскочить в самый неподходящий момент. Случай не единичный, потому накладку лучше оставить старую из соображений безопасности. Или же установить новую, на которую нога не скользит
Подсветка салонаЗдесь берется светодиодная лента и устанавливается там, где вашей душе угодно. Светодиоды потребляют минимум электричества, потому для их подключения точно не придется покупать более мощную аккумуляторную батарею или генератор

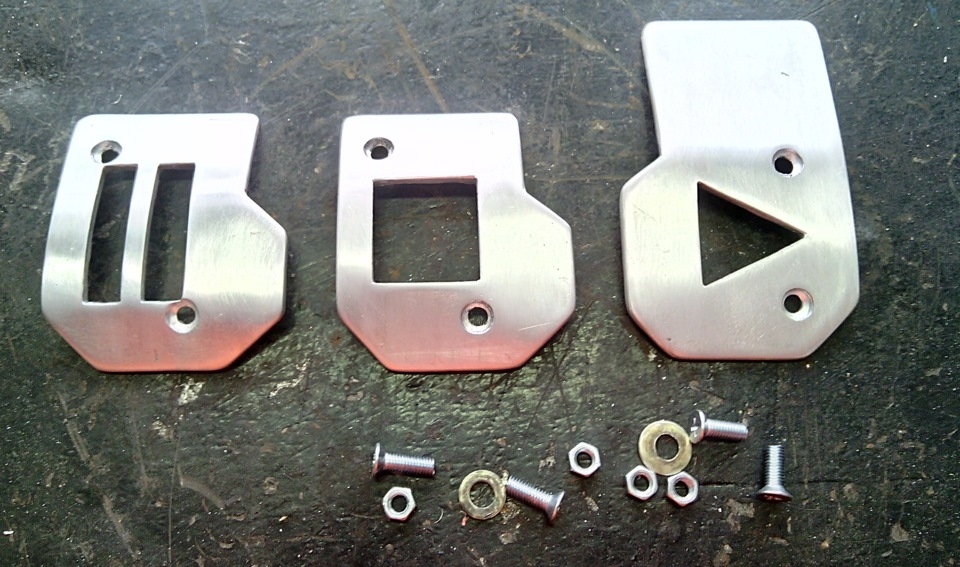

Накладки для педалей

Накладки для педалей

Способов усовершенствования салона для ВАЗ 2109 — огромное множество. Потому выбирайте сами, самой способ и какие меры доработки вы используете конкретно для своего автомобиля.
