Первыми признаками о умирании бензонасоса было завывание бензонасоса при включении зажигании и нестабильной работе машины в целом решил заметь. менять весь модуль бензонасоса не имеет смысла.
Модуль бензонасоса
А мы идем и покупаем моторчик бензонасоса.
Далее я купил сеточку очистки чтоб не ползать туда часто а сделать все и сразу и уплотнитель.
Уплотнитель бензонасоса
И мой совет купить сразу шланг в самом модуле бензонасоса т.к. старая очень дубеет и невозможно снять.
Трубка бензонасоса

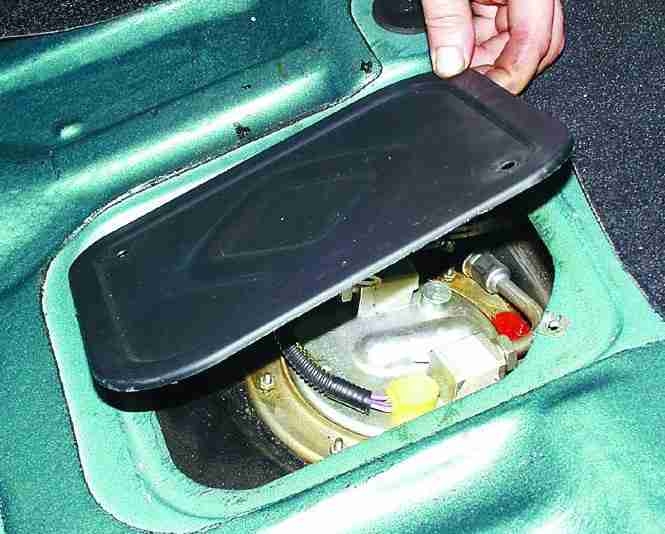

Поднимаем заднее сидение и откручиваем крышку бензонасоса.
Далее откручивем 2 шланга (1). Снимаем фишку (2). И откручиваем гаечки (3).
Вынимаем бензонасос
Снимаем защиту или не знаю как назвать не суть просто снимаем просто стягиваем снимаем сеточку.
Далее откручиваем 2 винта указателя уровня топлива и отсоединяем фишки далее снимаем 2 штифта с направляек.
Ну и далее снимаем гофру и меняем бензонасос я снимал так.
Когда одевал конец шланга засовывал в кипяток чтоб в гофре не было воды и одевал процесс сборки производим в обратном порядке и ставим все новое.
Содержание статьи
Снимаем-устанавливаем топливный насос (бензонасос) ВАЗ 2109

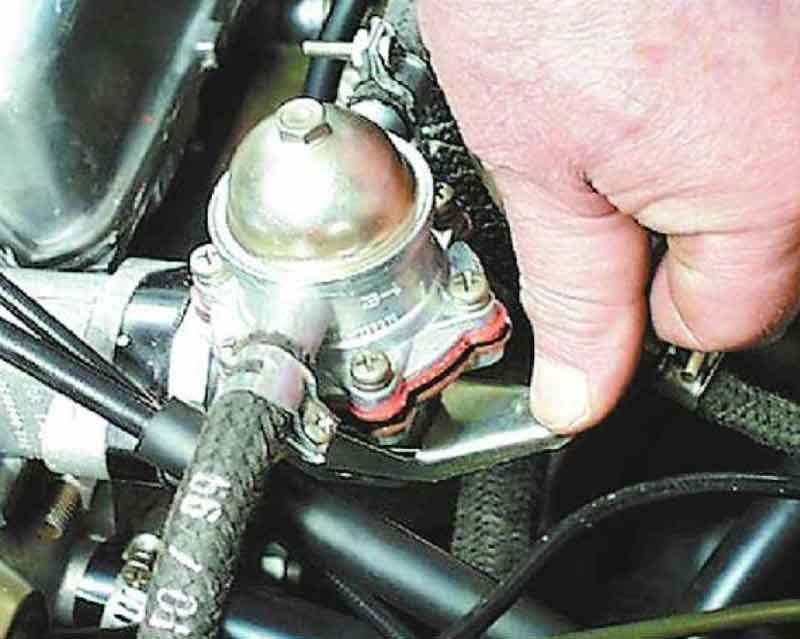

Хомуты крепления топливных шлангов на штуцерах бензонасоса
В системе питания карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 применяется топливный насос (бензонасос) с механическим приводом. Он установлен на корпусе вспомогательных агрегатов двигателя со стороны аккумулятора.
Снимаем бензонасос для его замены, ремонта, регулировки привода. Заменить или прочистить имеющийся в нем сетчатый фильтр или проверить впускной и выпускной клапана можно не снимая бензонасос с двигателя. При снятии бензонасоса нужно знать некоторые особенности выполнения этой работы, которые помогут все проделать быстро и правильно.
Необходимые инструменты и приспособления
— Крестовая отвертка для ослабления крепления хомутов
— Торцевой ключ (головка) на «13» для отворачивания гаек крепления бензонасоса
Подготовительные работы
— Очищаем бензонасос от грязи
— Подкладываем под него тряпку для сбора бензина
Порядок снятия бензонасоса автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем
1. Отсоединяем топливные шланги от штуцеров бензонасоса.
См. фото выше. Шлангов всего два (на вход и выход бензонасоса) и крепятся они на штуцерах хомутами. Поэтому ослабляем хомуты при помощи крестовой отвертки. Сдвигаем шланги со штуцеров. Если шланги прикипели и не сдвигаются, сначала проворачиваем их вокруг штуцеров, а затем сдвигаем, помогая себе шлицевой отверткой.
Возможно вытекание некоторого количества бензина из шлангов. Чтобы это не мешало работе, можно заглушить торцы топливных шлангов болтами М8 и стянуть их хомутами.
2. Отворачиваем гайки крепления бензонасоса.
Применяем торцевой ключ или головку на «13».
Отворачиваем две гайки крепления бензонасоса к корпусу вспомогательных агрегатов
3. Снимаем бензонасос.
Сдвигаем его по шпилькам и снимаем. Если не снимается (прикипел), аккуратно покачиваем его из стороны в сторону (можно даже слегка обстучать) и после этого снимаем.
Прокладки и проставка под бензонасосом
Так же снимаем шток привода его пластмассовую проставку с прокладками. Прокладки местами не меняем, так они разной толщины и впоследствии должны быть установлены, так как и стояли.
Все, бензонасос снят.
Особенности установки бензонасоса на карбюраторный двигатель автомобилей ВАЗ 2108, 2109, 21099
1. Деффектовка деталей.
Перед установкой решаем нужно менять шток привода бензонасоса (если изношен), прокладки (в случае износа или повреждения), пластмассовую проставку (при наличии трещин).
2. Установка бензонасоса на двигатель.
Устанавливаем прокладки, проставку и шток так же как они и стояли при снятии.
В случае замены старых деталей (шток, прокладки, проставка) необходимо провести регулировку привода бензонасоса. А именно минимальную величину выступания толкателя (0,8 – 1,3 мм), см. «Регулировка привода бензонасоса автомобилей ВАЗ 2108, 2109, 21099».
Устанавливаем бензонасос на двигатель впускным штуцером к аккумулятору, выпускным к карбюратору (стрелка на карбюратор). Так топливная система двигателя будет работать правильно.
Затягиваем гайки крепления бензонасоса.
Надеваем топливные шланги на его штуцера и затягиваем их хомутами.
Рычагом ручной подкачки накачиваем топливо в бензонасос и убеждаемся в отсутствии течи бензина.
Запускаем двигатель, даем ему немного поработать, убеждаемся в отсутствии течи моторного масла из-под теплоизоляционной проставки и фланца бензонасоса. При необходимости подтягиваем гайки его крепления. Момент затяжки гаек крепления бензонасоса 17-21 Н.м.
Примечания и дополнения
— Процедура снятия-установки бензонасоса на карбюраторный двигатель автомобилей ВАЗ 2108, 2109, 21099 изложенная выше применима к бензонасосам разных производителей и конструкций. Например, бензонасос ДААЗ и бензонасос Пекар.
Замена бензонасоса на карбюраторных ВАЗ 2109
Не каждый человек знает, что внутри топливного насоса присутствует фильтр, который нужно периодически менять, или же очищать от грязи, поэтому перед началом работы снимите его и при необходимости замените, или же очистите его от грязи.
Когда нужно менять бензонасос?
1) Если машина на холостом ходу, или же при езде на ней начала глохнуть.
2) А так же если машина в ходе езды начала дергаться, и появилось ощущение будто бензин в бензобаке кончается.
Примечание! Не во всех случаях требуется замена топливного насоса на новый, иногда его достаточно просто отремонтировать!
Как заменить топливный насос или же он самый бензонасос?
Снятие:
1) Сперва отсоедините оба шланга от насоса, а если быть более точнее, то вам нужно отсоединить от насоса левый и правый шланг, для этого:
Возьмите отвертку в руки, и после чего ослабьте отверткой винт левого и после чего правого хомута крепления шланга.
2. Далее отсоедините оба шланга, от штуцеров, которые находятся на самом топливном насосе.
Шланги можно снимать в любом порядке, как таковой последовательности при снятии у них нет!
2) Затем отверните гаечным ключом, обе гайки крепления топливного насоса к двигателю.
3) И после чего извлеките топливный насос из шпилек, тем самым сняв его с двигателя автомобиля.
Замена прокладок топливного насоса:
1) После снятия насоса, где он располагался, сразу же за ним устанавливается наружная уплотнительная прокладка, которую нужно снять и желательно заменить на новую.
Размер новой наружной уплотнительной прокладки, составляет 0.75 мм!
2) Далее на том же месте где располагалась наружная уплотнительная прокладка, находится теплоизоляционная проставка, которую так же вам нужно будет снять, для того что бы подобраться к внутренней прокладки.
Примечание! Внутри теплоизоляционной проставки находится толкатель, который при деформации нужно заменить на новый!
3) После снятия теплоизоляционной проставки, на шпильках останется сидень последняя внутренняя уплотнительная прокладка, которая так же подлежит замене при прогорании.
Примечание!
Размер новой внутренней уплотнительной прокладки, составляет 0.30 мм!
Установка:
1) Сперва установите новую внутреннюю уплотнительную прокладку, на теплоизоляционную проставку.
2) Затем установите теплоизоляционную проставку, совместно с новой внутренней уплотнительной прокладкой, на свое посадочное место.
Примечание!
Если вы извлекали ранее толкатель из теплоизоляционной проставки, то в таком случае установите его обратно!
3) Далее установите наружную прокладку на свое место.
4) Следом проверьте присутствует ли на картер сцепления небольшая заглушка, если она там есть, то в таком случае снимите ее, потому что под ней находится маховик, который нужно будет проворачивать в дальнейшем.
5) После снятия заглушки, приложите палец своей руки на кончик толкателя «верхняя стрелка», и в это же время при помощи отвертки, понемногу проворачивайте маховик за его зубья «нижняя стрелка».
Примечание!
Проворачивать маховик нужно до того, пока вы не почувствуете рукой минимальное выступание толкателя!
6) Когда будет достигнуто минимальное выступание толкателя из проставки, воспользуйтесь двумя металлическими линейками, и при помощи них произведите замер выступа толкателя из проставки, как показано на рисунке:
Примечание!
Выступание толкателя из проставки, должно быть в пределах 0.8-1.3 мм, если выступ толкателя на вашем автомобиле выходит за рамки, то его нужно привести в норму, как его привести в норму, читайте в рубрике «Важно»!
7) После всех проделанных операций, установите новый топливный насос, в обратном порядке снятию.
Примечание!
При установке насоса, обратите свое внимание на стрелку которая на нем изображена, при установке эта стрелка должна быть строго направлена в сторону карбюратора!
Важно!
1) Что бы привести выступ толкателя в норму, для этого:
- Замените наружную прокладку на более тонкую, если выступ толкателя менее 0.8 мм!
- А в том случае если выступ толкателя превышает 1.3 мм, тогда замените эту же самую наружную прокладку, только на этот раз уже на более толстую!
2) При проворачивании маховика, коробку устанавливайте на нейтральную передачу!
Ремонт бензонасоса на ВАЗ 2109 (карбюратор)
При неисправности бензонасоса на ВАЗ 2109 полностью или частично прекращается подача топлива к карбюратору. Следовательно, запустить мотор на холодную или горячую не представляется возможным. Он сначала запустится, но потом сразу заглохнет. Плюс не редко наблюдается нестабильность на холостых.
Прежде чем менять топливную помпу, сперва рекомендуется проверить состояние устройства. Не редко поломка устраняется небольшим ремонтом.
Проверка общего состояния бензонасоса
Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:
- Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
- Несколько раз вручную нажмите на рычаг для подкачки топлива;
- Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
- Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.
Проверка впускного клапана
- Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
- Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
- Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.
Проверка герметичности
Чтобы проверить герметичность впускного клапана, необходимо:
- Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
- При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
- Если струя окажется слабой или ее не будет, бензонасос попросту не качает.
В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.
Засорился или повредился фильтр
Чтобы исправить ситуацию, вам нужно:
- Снять с топливного насоса крышку, извлечь оттуда фильтр, прочистить и промыть его чистым горючим. Затем обязательно продуйте с помощью сжатого воздуха;
- Проверьте состояние фильтра. Если он деформирован, никакой ремонт не поможет. Придется поменять фильтрующее устройство;
- Если у вас стоит помпа Пекар или подобная ему, фильтр можно демонтировать за счет откручивания всасывающего штуцера из крышки. То есть крышку снимать вовсе не обязательно.
Поломка диафрагмы насоса
Вам необходимо сделать следующее ради вашего топливного насоса:
- Снять верхнюю часть корпуса топливной помпы и извлечь оттуда диафрагменный узел;
- Открутите на шток гайку, а затем вытащить 3 диафрагмы;
- Заменить вышедшие из строя элементы на новые. Они доступны в любом ремкомплекте для топливного насоса ВАЗ 2109;
- Соберите узел в обратной последовательности;
- Если у вас помпа Пекар, здесь диафрагма только одна. Ее можно извлечь, демонтировав крышку;
- Чтобы отсоединить диафрагменный узел, поверните его на 90 градусов.
Обязательно параллельно проверьте состояние пружинки, расположенной под диафрагмой. Для этого нужно снять верхнюю часть корпуса помпы, извлечь шток диафрагмы и посмотреть на текущее состояние пружины. Если она сломана, деформирована или не обладает упругостью, замените элемент.
Неисправности впускного и выпускного клапана
Если оба клапана вызывают сомнения относительно своей работоспособности, придется предпринять определенные меры.
- Снимите крышку с топливного насоса и удалите фильтр сетчатого типа.
- Оцените визуально состояние полости насоса и впускного клапана.
- Демонтировав верхнюю часть корпуса помпы, вы сможете взглянуть на выпускной клапан.
- Если оба клапана недостаточно герметично установлены, они плохо прижаты или стали неподвижны, меняйте весь насос полностью.
- Обнаружив следы засорения клапанов, удалите их, продуйте корпус сжатым воздухом.
В случае с насосом Пекар два клапана располагаются в крышке, потому чтобы оценить их состояние, просто снимите крышку с корпуса топливной помпы.
Повреждение толкателя
Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.
- Снимите помпу со шпилек, открутив крепежные гайки. Вставка теплоизоляции, толкатель и прокладки при этом остаются на моторе.
- Прокрутите коленвал, чтобы максимально выдвинуть толкатель.
- Замерьте расстояние, на которое выступает толкатель относительно верхней прокладки. В норме показатель составляет 0,8-1,3 миллиметра.
- Если выступ меньше или больше, попробуйте его отрегулировать, используя более толстые или тонкие прокладки.
- Между термоизоляционной вставкой и насосом имеется внешняя прокладка с наибольшей толщиной. Менять при регулировке выступа нужно именно ее.
- Новые прокладки доступны в ремкомплектах, хотя многие делают из своими руками. Для этого потребуется кусочек паронита.
Характеристики топливного насоса
Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.
| Характеристика | Требуемые параметры |
| Длина штока бензонасоса | 82,4 миллиметра |
| Выступление штока над верхней прокладкой | 0,8-1,3 миллиметра |
| Толщина первой прокладки | 0,3 миллиметра |
| Ход штока бензонасоса | 2,5-2,8 миллиметра |
| Давление насоса при холостых оборотах | 0,20-0,35 атмосфер |
Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.
Разборка и замена бензонасоса
Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.
- В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
- Снимите воздушный фильтр вместе с его корпусом.
- Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
- Открутите крепежные гайки, которые удерживают сам насос.
- Аккуратно снимайте помпу, стараясь не повредить прокладки.
- Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
- Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
- Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
- Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
- Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
- Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
- Поменяйте прокладки насоса, если в этом также есть необходимость.
- Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
- Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
- Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
- Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
- Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
- Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
- Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
- Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
- Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.
Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.
