Где находится датчик скорости?

Он располагается на самой коробке передач, что бы вам было более понятней, то в таком случае просмотрите фото, которое расположено ниже:

Стрелкой указано местонахождение датчика, на коробке передач

Когда нужно менять датчик скорости?

Обычно первыми признаками при неправильной работе датчика скорости, или же при полном его выходе из строя, являются:

  • Неправильная информация показаний стрелки спидометра, она может плавать в диапазоне от 0 до 200 км, или же вообще перестать работать.
  • А так же машина может нестабильно начать работать на холостом ходу, в более частых случаях двигатель у автомобиля просто глохнет, и не важно едете ли вы на автомобиле, или нет.
  • Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля.

Как выглядит датчик скорости

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

Внешний вид устройства

Датчик скорости на ваз 2109

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.

Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

  • Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
  • Холостой ход ведет себя нестабильно;
  • Растет расход бензина;
  • Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

  1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
  2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
  3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки Ваши действия
Способ первый
  • Снимите датчик;
  • Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
  • Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
  • На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
  • Одновременно с этим проверяйте, как меняется напряжение;
  • При росте скорости частота импульсов и напряжение должны увеличиваться
Способ второй
  • Здесь вам не придется демонтировать устройство;
  • Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
  • Вращайте руками колесо и следите за показаниями мультиметра;
  • Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене
Способ третий
  • Данный метод проверки не требует использования мультиметра;
  • Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
  • Отключите импульсный провод от ДС;
  • Включите зажигание и контрольной лампой найдите плюс и минус;
  • Вывешивайте одно из передних колес с помощью домкрата;
  • Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
  • Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
  • Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

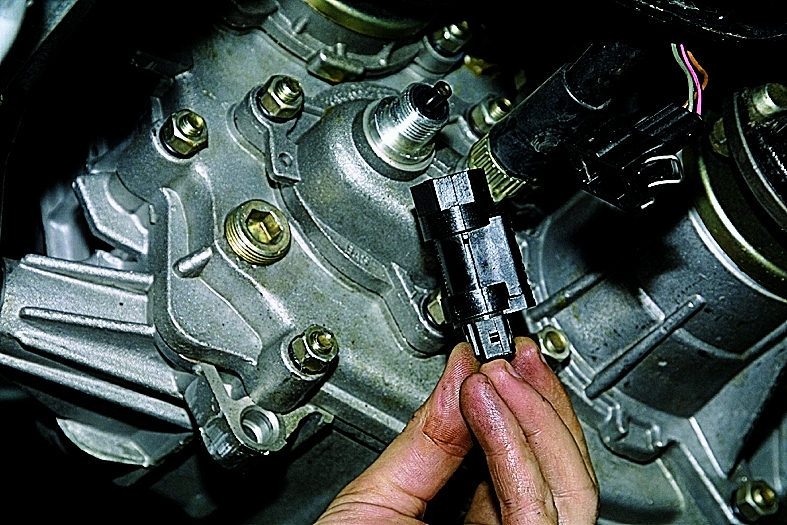

Снятие устройства

Датчик скорости ЭСУД ВАЗ 2109 инжектор

датчик скорости 21083, 21093 с круглым разъемомДатчик скорости инжекторных автомобилей ВАЗ 21083, 21093, 21099 является элементом электронной системы управления двигателем (ЭСУД).

Назначение датчика скорости

Датчик скорости предназначен для определения скорости движения автомобиля блоком управления (контроллером) ЭСУД.

Устройство датчика скорости

Датчик скорости инжекторных ВАЗ 21083, 21093, 21099 (низкая и высокая панель) представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится вал привода спидометра.

ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра.

датчик скорости с квадратным разъемом

Датчик скорости с квадратным разъемом

Расположение на автомобиле

Датчик скорости на автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем устанавливается на коробке передач, со стороны привода переднего левого колеса (на корпусе привода спидометра).

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля. Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.

Неисправности датчика скорости

При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля  становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

При отказе ДС в память контроллера заносится код ошибки и загорается лампа Chech Engine.

При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.

Применяемость датчика скорости

Датчики скорости с круглым разъемом колодки жгута проводов 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

Примечания и дополнения

— Показания датчика скорости также использует спидометр автомобиля на автомобилях с панелью приборов 2114.

— Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.
