Катушка зажигания ваз 2109 карбюратор — неисправности и ремонт

Вне зависимости от типа установленного двигателя (карбюратор или инжектор), на ВАЗ 2109 мы имеем дело с трамблерным типом системы зажигания. Это с одной стороны хорошо, поскольку замена и ремонт узла стоит дешево. Но ресурс деталей оставляет желать лучшего.

Внешний вид устройства

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

1. Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах. Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
2. Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
3. При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика. Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
4. Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

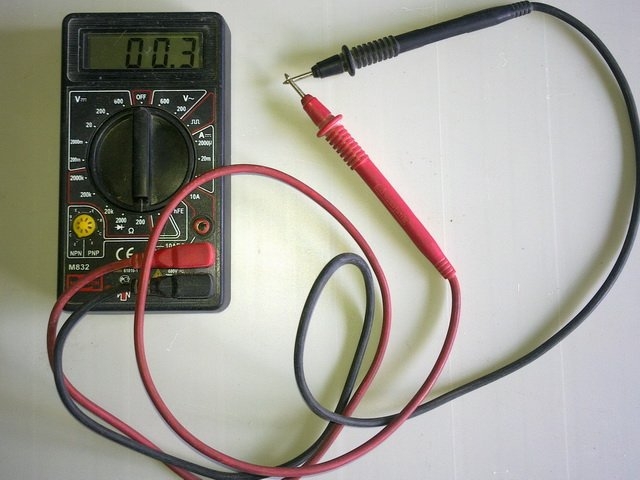

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

• МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
• Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
• Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Так как мне захотелось немного модернизировать свою систему зажигания, а именно поменять старую катушку на что нибудь другое из за того, что по всем признакам и приговору СТОшника уже подходит время её менять. Перелопатив весь форум и интернет, видел как применяют по четыре катушки, две релюшки, кучу проводки и полнейшего разноса трамблера )) чтоб впихнуть невпихуемое, дошел даже до способа «божья искра», понял что это очень хлопотно и из за неправильной установки можно влететь есчо на более крупную сумму.

Короче, нашел на мой взгляд самый простой способ как заменить надоедливую катушку 027.3705 за которой нужен «уход» и теперь я очень сильно сомневаюсь в качестве новых «российско — китайских» катушек такого типа:

на более современный вид инжекторной катушки 2111-3705010-03 с несильно большой доработкой самой проводки

Получается что в схеме практически ничего не надо менять, просто заменяется сама катушка зажигания.

В цепи бесконтактной системы зажигания ВАЗ 2108 остаются все детали — коммутатор электронный 0529.3734, ВАЗовский трамблер во всей своей красе с одним бесконтактным датчиком холла.

Установка:

При подключении катушки можно выбрать левую или правую сторону в этом случае другая сторона будет резервной, получается один провод от катушки подключается к корпусу «масса», другой идет на трамблер как от стандартной катушки зажигания.

Сам центральный высоковольтный провод который идет на трамблер надо будет переделать, потому что вывод на катушке инжекторный значит тот конец провода который идет на катушку нужно установить инжекторный наконечник.

На свечах рекомендуемый зазор 1,0 — 1,13 мм.

Схема подключения инжекторной катушки:

Для сравнения это схема подключения катушки старого образца:

Чтобы было понятней расскажу как подключить своими словами:

1. отключаете родную катушку зажигания, на неё идут два провода (запомните какой куда шол) и конец высоковольтного провода который идет потом на трамблер

2. Устанавливаете на конце вв провода который будет идти на инжекторную катушку инжекторный наконечник, дополнительно ставите есчо один провод тоже с инжекторным наконечником который будет идти на корпус «масса»

3. Далее прикручиваете катушку в удобном месте но чтобы провода дотягивались как до катушки так и до массы.

4. подключение проводки происходит через штекер предварительно купленного для этой катушки:
— провод который шол на старой катушке к клеме с буквой «Б» подсоединяется по центру выхода из инжекторной катушке;
— провод который шол на старой катушке к клеме с буквой «К» подсоединяете слева или справа в зависимости какую вы сторону катушки будете использовать

В конце проверяете зазор на свечах, рекомендую высоковольтные провода с сердцевиной из медной жилой минимальным «нулевым» сопротивлением. Такое изменение улучшит ездовые характеристики.

Можно конечно в трамблер установить параллельно два датчика холла чтобы отказаться от подключений ВВ проводов к крышке трамблера и иметь подключение аналогично инжекторной системы, но я счел это излишним.

Этот способ замены катушек зажигания старого образца на более мощные современные варианты можно применять и на других карбюраторных двигателях, к примеру у нас на форуме уже имеется пример применения такого типа на машине Лада Ока.

И в конце видео работы от автора этой идеи модернизации:

Как заменить катушку зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие:

1) В самом начале, отсоедините от аккумуляторной батареи, клему «-».

2) Далее отсоедините от центральной части катушки зажигания, один единственный высоковольтный провод.

3) Далее взяв в руки гаечный ключ, отверните им две гайки, которые крепят кончики проводов, к катушки зажигания.

4) И после чего отсоедините эти кончики проводов, от малых клемм катушки.

5) Затем отверните две гайки, которые крепят катушку.

6) И после чего снимите катушку, совместно с кронштейном, с кузова автомобиля.

Примечание! Если вам вдруг понадобится отсоединить кронштейн, от катушки зажигания, то в таком случае отверните гайку болта, и после чего снимите кронштейн с катушки!

Установка:

1) Сперва установите катушку зажигания, на свое место.

2) И после чего закрутите две гайки болтов, ее крепления.

3) Далее установите на малые клеммы катушки, кончики проводов, и после чего закрутите их удерживающими гайками.

Примечание! Подсоединяйте кончики проводов таким образом, что бы кончик красного провода, был подсоединен строго к клеме «К», а кончик синего провода, был строго подсоединен к клеме «Б»!

4) И в завершение операции, к центральной части катушки зажигания, подсоедините один единственный, высоковольтный провод.

Важно! На старых катушках зажигания, вместо маркировки «К», и «Б», указывается маркировка «-» и «+», в таком случае красный провод будет подсоединятся к малой клеме «+», а синей к малой клеме «-»!
