Замена рулевой рейки на ВАЗ-2109

В данном фотоотчёте подробно показано как заменить рулевую рейку на автомобиле ВАЗ 2109 и 21099. Симптомы, которые указывают на неисправную рулевую рейку, бывают разные.

Проверить рулевую рейку можно так: выставите колёса в нейтральное положение, затем, если после резкого поворота руля в левую или правую сторону слышен стук или потрескивание в районе рулевой рейки, значит пришло время замены. Также можно попробовать затянуть потуже гайку рулевой рейки, хотя помогает не всегда, к тому же это может привести к увеличению сопротивления при повороте руля.

Или же попробовать отремонтировать рулевую рейку, но для этого нужны навыки в проведении подобной процедуры, и кому интересно, как раз можно потренироваться на старой снятой.

Процедура замены несложная. Для неё желательно 2 человека, хотя можно справится и в одиночку.

Необходимые инструменты это: съёмник рулевой тяги, WD-40, пара плоских отвёрток и самый обычный набор гаечных ключей.

Если вы дополнительно заменили и рулевые тяги, то не забудьте сделать развал схождения.

Какую рулевую рейку ставить на ВАЗ 2109, когда производить замену?

Оригинальный номер рулевой рейки 21080-3400012-10, средняя цена 3462 руб.

Аналог:

  • Trialli CR 108 — 2451 руб.
  • Pilenga SR-P 1141 — 2436 руб.
  • BM SR 2108 — 2887 руб.

Периодичность замены — проверка на каждом плановом ТО. Средний срок эксплуатации — свыше 100 тыс.км.

Прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски.

Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах.

Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте. Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону.

После снятия этих узлов, доступ к креплению рулевой рейки свободен.

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайлентблоков рулевых тяг.

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла.

Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля.

После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения.

Откручиваем гайку рулевого наконечника.

Далее устанавливаем съемник.

Затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения.

Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке.

При помощи отвертки сдергиваем рулевую рейку с креплений.

Вытаскиваем ее через окно в нише колеса.

Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Замена рулевой рейки на ВАЗ 2109 еще один способ

При выходе из строя рулевой рейки, ничего хорошего с вашим автомобилем не произойдет. Потому желательно сразу при появлении первых признаков неисправности приняться за замену агрегата.

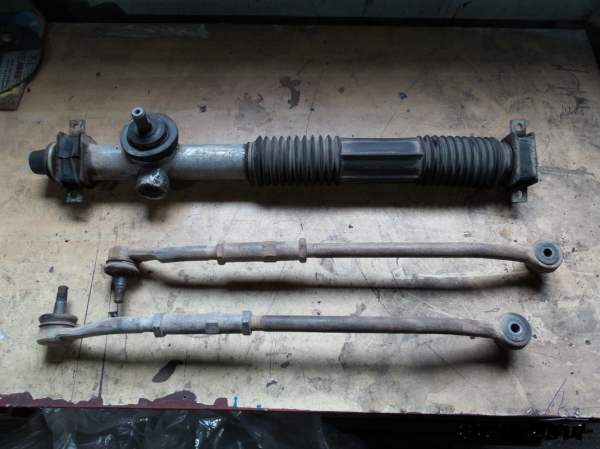

Внешний вид узла

Признаки поломки

Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.

Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.

Признак неисправности Особенности
Увеличивается свободный ход руля Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке
Шумит или стучит около рулевого узла Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки
Туго вращается руль Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит.

Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления.

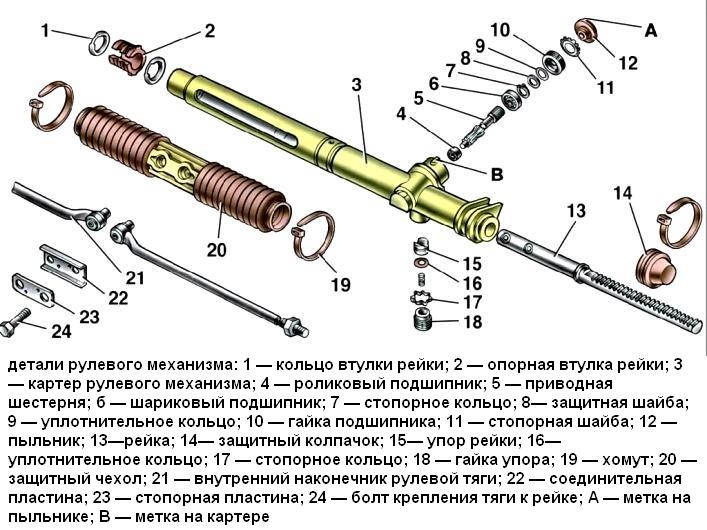

Схема узла

Подготовка к ремонту

Поскольку речь идет о вмешательстве в рулевую систему, подвеску, подготовке должно быть уделено особое внимание.

  1. Если у вас будет подъемник или смотровая яма, выполнить операции вам удастся намного быстрее и проще, что самое главное.
  2. Обязательно обзаведитесь набором головок и накидных ключей. Без них работать крайне проблематично. Помимо ключей, вам потребуются кусачки, плоскогубцы, молоток, плоская отвертка и съемник для рулевых наконечников.
  3. Чтобы снять все крепежи, затянутые достаточно давно, точно не помешает баллончик с WD40. Он снимает окисления с гаек, удаляет ржавчину. Помимо всемогущего средства WD40, купите графитную смазку или солидол. Обработав ими крепежные элементы, вам удастся намного проще снять их в будущем.
  4. Наличие ветоши, щетки по металлу, свежего бензина или растворителя только приветствуется.
  5. Попросите своего товарища помочь в работе. В четыре руки поменять рулевые намного проще.

Непременно снимите минусовую клемму с аккумуляторной батареи, дабы обесточить автомобиль. Короткие замыкание и перегорание проводки нам не нужно.

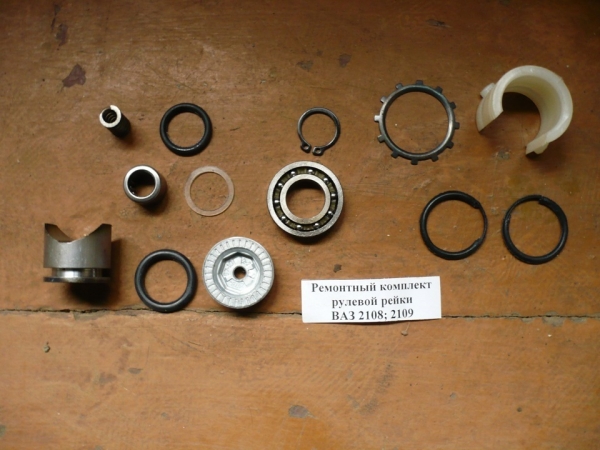

Ремкомплект

Вывешиваем ось

Чтобы безопасно и самостоятельно поменять рулевую рейку в условиях вашего собственного гаража, крайне необходимо грамотно и надежно вывесить переднюю ось автомобиля.

Порой этому вопросу не уделяют должного внимания, в результате чего автомобиль падает, это приводит в лучшем случае к повреждению элементов машины, а в худшем — к травмам самого ремонтирующего.

Дабы все сделать в соответствии с нормами безопасности, вам необходимо:

  • Установить свой ВАЗ 2109 на ровную площадку. Обычно пол в гаражах достаточно ровный;
  • Под задние колеса установите противокаты, башмаки, бруски или другие подобные средства. Каждое колесо заблокируйте спереди и сзади;
  • Вытяните до упора ручной тормоз, чтобы застопорить колеса. Только прежде убедитесь, что ручник работает;
  • Руль установите в нейтральном положении;
  • Немного ослабьте затяжение крепежей на колесах;
  • Переднюю часть автомобиля нужно поднять. Тут лучше использовать сразу два надежных домкрата;
  • Около домкратов дополнительно поставьте металлические упоры, которые регулируются. Если специальных приспособлений нет, подойдет обычная колодка из дерева, доски или какой-то пень. Главное, чтобы при контактах с корпусом, когда вы его будете дергать, толкать, автомобиль не опрокинулся;
  • Снимите полностью передние колеса и приступайте к замене рулевых реек.

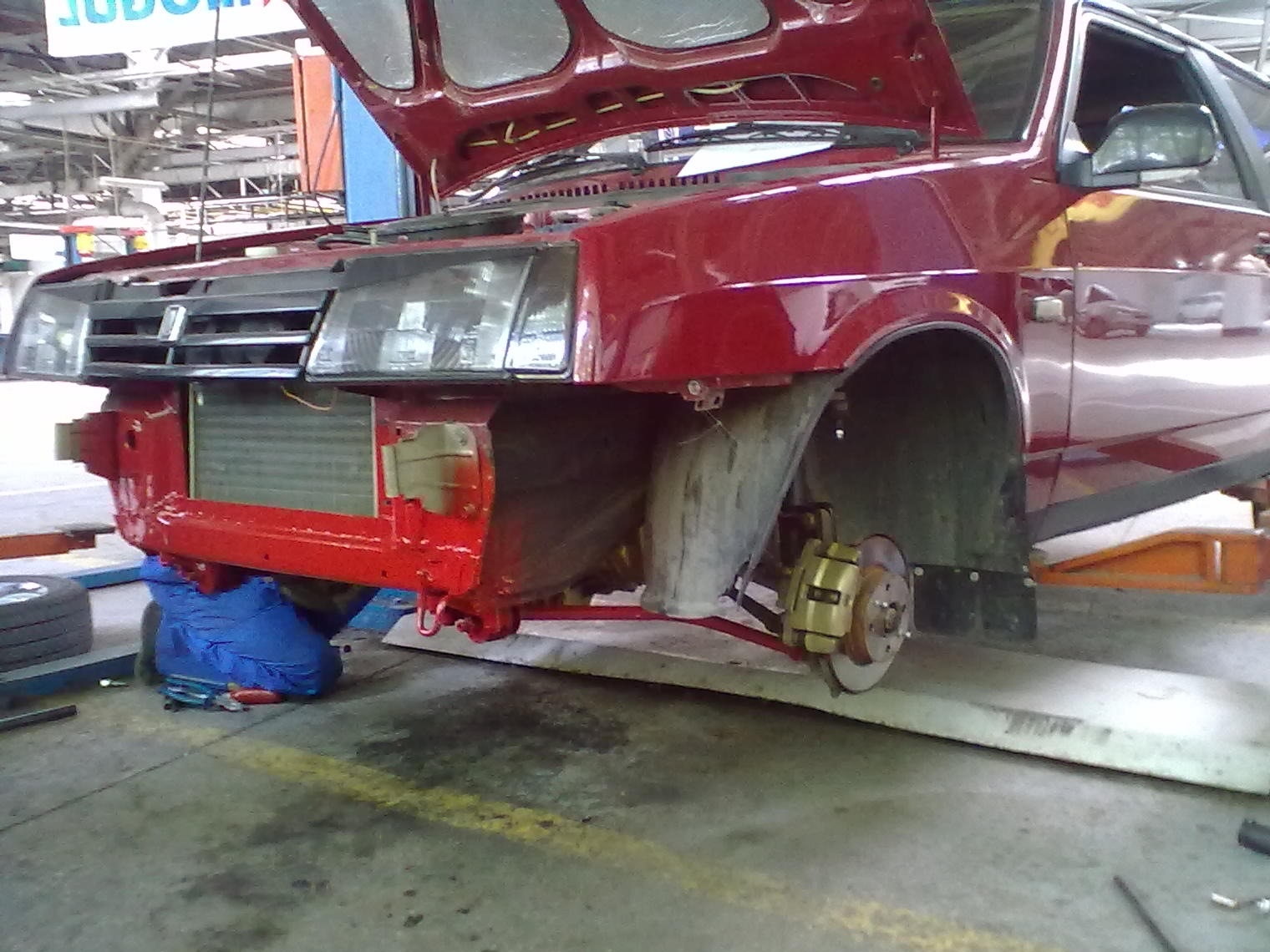

Оптимальные условия для работы

Демонтаж

Прежде чем поставить новую рулевую рейку, необходимо избавиться от старой. Для этого:

  1. Доберитесь до места крепления рейки в подкапотном пространстве. Для этого вам вероятно придется снять сигнализацию и адсорбер газов, заодно демонтировав шланги.
  2. Отсоедините рейку от вала рулевой колонки. Перед этим снимается пластиковый кожух, закрывающий путь к шлицевым соединениям. Вал рейки освобождается путем откручивания одного болта.
  3. Далее снимаем рулевые наконечники с рычагов. Тут спешка вам может существенно повредить. Постепенно обработайте щеткой по металлу резьбовые соединения, палец наконечника и крепежную гайку. Затем нанесите на эти участки WD40. Дайте средству немного времени, чтобы вступить в реакцию. Затем можно плоскогубцами и отверткой извлечь шплинт из соединения. Как только растворитель подействует, гайки должны откручиваться без особых усилий.
  4. Если наконечник находится в нормальном состоянии, снимать с рычага стойки данный элемент рекомендуется съемником. Более варварский метод может привести к повреждению, потому придется менять и наконечники.
  5. Крепежи рейки открутите с помощью ключей. Их лучше заранее также обработать ВД40.
  6. Открутив гайки, подденьте рулевую рейку плоской отверткой, снимите ее со шпилек.
  7. Позовите напарника, чтобы совместными усилиями извлечь элемент через проем в колесной арке.

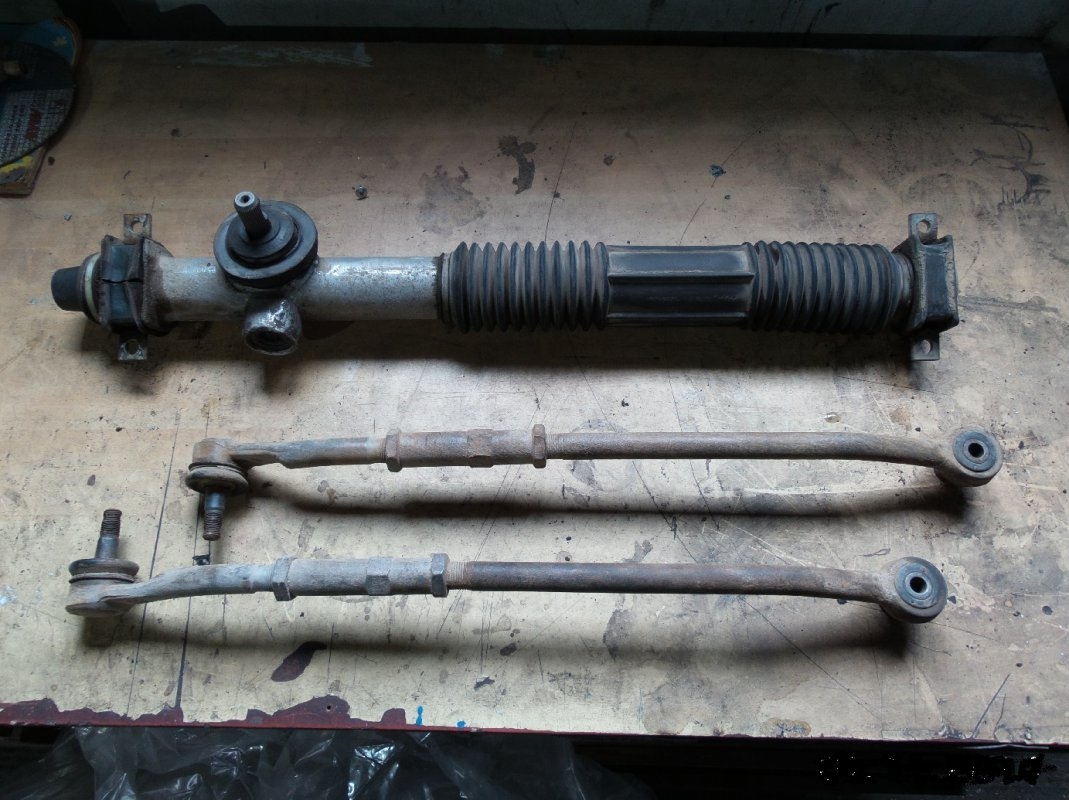

 Демонтажно-восстановительные работы

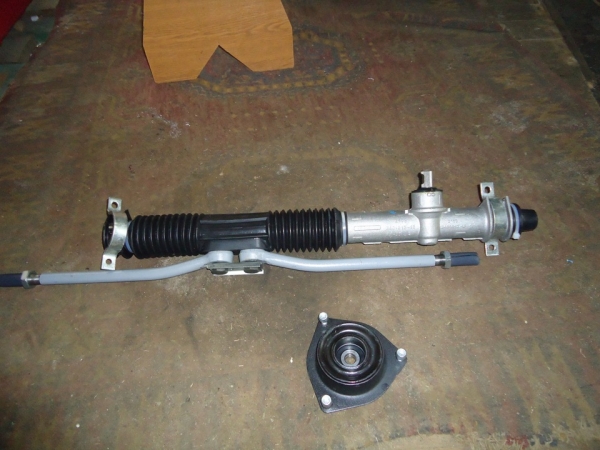

Сборка нового узла

Поскольку рейку извлекали вместе с тягами и наконечниками, перед процессом обратной сборки следует собрать конструкцию из новых деталей.

  • Внимательно изучите состояние пыльника. Если защитный чехол имеет следы трещин, дефектов и прочих повреждений, пыльник подлежит замене;
  • Чтобы заменить тяги или пыльник, открутите пару крепежных болтов, предварительно отогнув стопорную пластину отверткой или зубилом;
  • Далее кусачками удалите хомуты, которыми держится пыльник;
  • Снимите резиновую опору, распорное кольцо и демонтируйте поврежденный пыльник;
  • Новые элементы устанавливаются в обратной последовательности.
Рулевые наконечники вполне можно поменять при установленной рейке. Пробраться к ним не так сложно. Но специалисты рекомендуют сразу обновить все элементы механизма, раз вы взялись за замену рейки.

Подготовка к сборке

Установка

Обратная сборка узла с уже новой рулевой рейкой выглядит так:

  1. Зачистите посадочное место, обработайте резьбовое соединение графитной смазкой или солидолом.
  2. С помощью напарника вставьте рейку в подкапотное пространство. Вращая рейку вдоль оси, вы сможете обогнуть все встречающиеся на пути препятствия.
  3. Когда вы насадите механизм на шпильки, наденьте хомуты и наживите крепежные гайки вместе с новыми шайбами.
  4. Не давайте помощнику уходить далеко, поскольку без второй пары рук вы не справитесь со следующим этапом. Один должен направить вал рейки в салон, а второй — соединить вал с крестовиной колонки. Следите за лыской на валу, дабы она совпала с отверстиями на муфте. Так вы сможете без проблем закрепить болт. После этого зажмите и установите пластиковую обшивку колонки.
  5. Закрутите гайки, крепящие рулевую рейку в подкапотном пространстве.
  6. Соедините рулевые наконечники с рычагом стойки и затяните соответствующие крепежные гайки.
  7. Не забудьте в обязательном порядке обработать резьбовое соединение с помощью графитовой смазки или обычного солидола.

По завершению замены рулевой рейки обязательно проверьте результат ремонта в движении. Для этого достаточно выехать на дорогу и посмотреть, как будет вести себя автомобиль с новыми рейками.

Как снять рулевую рейку на автомобиле ВАЗ 2109

снимаем рулевую рейку 2108, 2109На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях снимаем рулевую рейку для ремонта (рейка «стучит»), либо для замены защитного чехла. В других случаях можно выполнить ее проверку и регулировку при помощи специального ключа.

Необходимые инструменты и приспособления

  • Накидной изогнутый ключ или высокая головка на «13».
  • Накидной ключ на «19».
  • Большая шлицевая отвертка.
  • Съемник наконечников рулевых тяг или монтажка и молоток.

Подготовительные работы

  • Вывешиваем переднюю часть автомобиля и снимаем передние колеса.

Как снять рулевую рейку автомобилей ВАЗ 2109

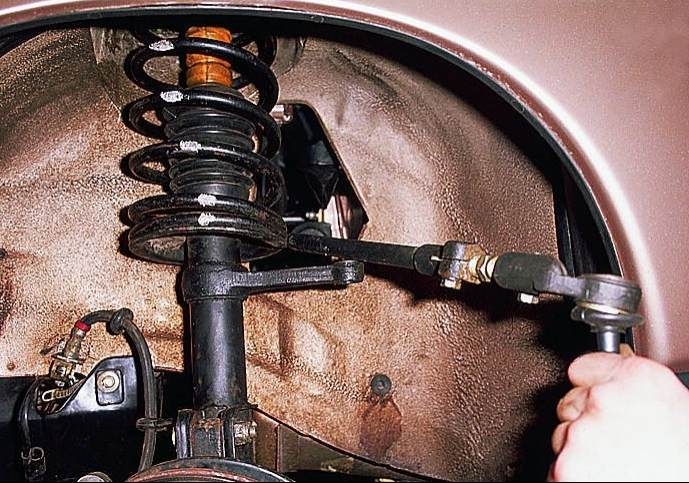

1. Отсоединяем наконечники рулевых тяг с обеих сторон автомобиля.

Если есть съемник, используем его, если нет, то выбиваем наконечники молотком.

отсоединяем наконечник рулевой тяги 2108, 2109, 21099 при помощи монтажки и молотка

отсоединяем наконечник рулевой тяги 2108, 2109, 21099 при помощи монтажки и молотка

2. Отсоединяем фланец рулевого вала от вала рулевой рейки.

Для этого ключом на «13» отворачиваем стяжной болт нижнего фланца муфты рулевого вала. Извлекаем болт.

отсоединяем стяжной болт

Шлицевой отверткой немного разжимаем фланец муфты, чтобы находящийся в ней вал рейки не был зажат.

разжимаем фланец муфты

3. Отсоединяем скобу правого крепления рулевого механизма.

Ключом или головкой на «13» отворачиваем две гайки крепления и снимаем скобу со шпилек.

отсоединяем правую скобу

4. Отсоединяем скобу левого крепления рулевого механизма.

Ключом или головкой на «13» отворачиваем две гайки крепления и снимаем скобу со шпилек.

отсоединяем левую скобу

5. Вынимаем рулевой механизм.

См. фото в начале статьи. Все работы по снятию рейки проводим с левой стороны автомобиля, в левой колесной арке. Сдвигаем рулевой механизм вниз относительно рулевого вала, чтобы вывести вал рейки из фланца муфты вала. Поворачиваем рулевой механизм так чтобы вал рейки смотрел вверх. Извлекаем его через отверстие в левом брызговике моторного отсека.

Все рулевая рейка автомобилей ВАЗ 2109 снята.

Устанавливаем ее в обратной последовательности.

Примечания и дополнения

Существует другой вариант снятия рулевой рейки ВАЗ 2109 — без отсоединения наконечников рулевых тяг. Вместо них отворачиваем болты крепления самих рулевых тяг к рулевой рейке. Используем ключ на «22».
