Замена шруса ваз 2109 - как поменять шрус своими руками

Содержание статьи

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами.

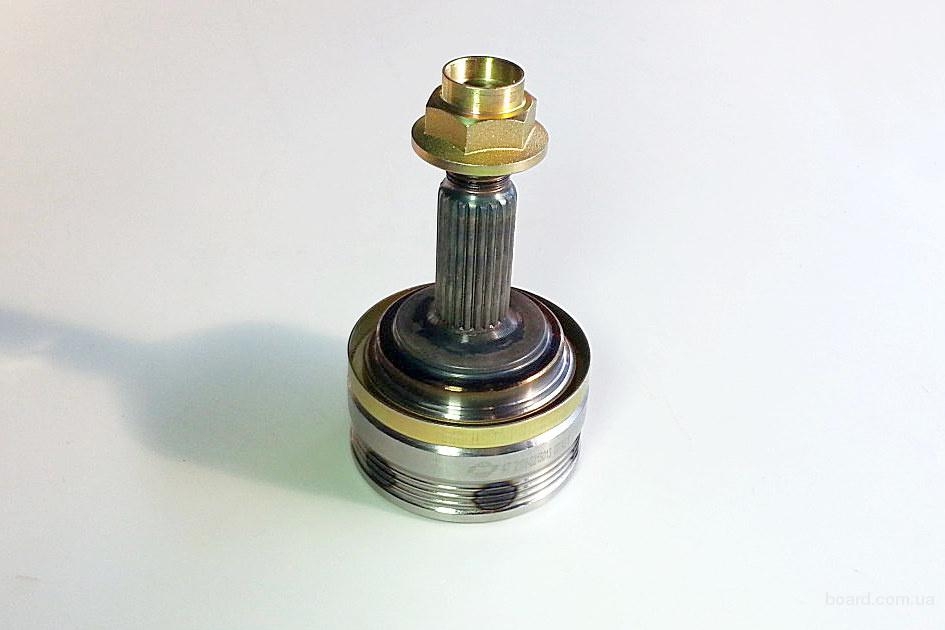

В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.

Вот что вам следует знать про неисправности гранаты:

Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.

Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа	Особенности
Внутренний	Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач
Наружный	Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

Данная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.

Пошаговая замена шруса

К сожалению, не у каждого из нас есть возможность использовать эстакаду или яму для ремонта своего автомобиля, и приходится ехать на станции технического обслуживания для ремонта даже несложных узлов автомобиля. Однако цены и качество обслуживания в этих сервисах очень часто заставляют откладывать ремонт своего автомобиля до «лучших времен». Поэтому рекомендую к прочтению статью, которая позволит при помощи некоторых приемов провести замену узла, требующего наличие ямы, — без нее.

Привод каждого колеса состоит из двух шарниров равных угловых скоростей (ШРУС), соединенных между собой валом. ШРУС, расположенный ближе к коробке скоростей, называют внутренним, а расположенный ближе к колесу – наружным. Наружный ШРУС обеспечивает поворот колеса на необходимый угол, а внутренний обеспечивает угловое и осевое перемещение вала привода.

Рис. 1 — Схема поворота колеса

Как видно на рисунке, наружный ШРУС позволяет изменять направление вращения на гораздо больший угол, чем внутренний. Но помимо изменения направления вращения, внутренний шарнир компенсирует осевые перемещения вала, вызванные геометрией поворота передних колес. Не смотря на то, что наружный и внутренний шарниры это звенья одной цепи, внешний выходит из строя гораздо быстрее. Объясняется это тем, что динамические нагрузки на колесе гораздо выше, чем на коробке передач.

Замена наружного шарнира происходит при явном его износе, а именно – характерный хруст в движении при повороте колеса на большой угол. Хруст при трогании автомобиля с места говорит об износе внутреннего шарнира.

Инструмент

Необходимый инструмент для замены наружного ШРУСа:

— головка на «30» с длинной ручкой (для откручивания ступичной гайки);
— головка на «19» (для откручивания колесных болтов);
— головка на «16»;
— домкрат;
— кирпичи или пеньки (для вывешивания передней части автомобиля);
— WD-40;
— плоская (шлицевая) ударная отвертка;
— кусачки;
— молоток;
— новый комплект наружного ШРУСа.

Рис. 2 — Необходимый инструмент

Примечание: вопреки всеобщему мнению, для замены наружного ШРУСа совершенно не обязательно сливать масло из коробки передач.

Снятие шарнира

Желательно за сутки до замены наружного шарнира обработать все отвинчиваемые болты и гайки средством WD-40, таким образом существенно уменьшив потраченные на откручивание этих элементов усилия. Если такой возможности нет, — обрабатываем болты и гайку непосредственно перед началом ремонтных работ.

Рис. 3 — Место обработки средством WD-40

Рис. 4 — Места обработки средством WD-40

Устанавливаем руль автомобиля прямо, включаем первую передачу и включаем стояночный тормоз. Для тех, у кого он не работает, предлагаю к прочтению эту статью. Под переднее колесо, в котором меняется наружный шарнир, устанавливаем два кирпича, как показано на рисунке ниже, для предотвращения поворота и прокручивания. Ударной отверткой раскерниваем гайку. Головкой на «30» с длинной ручкой откручиваем ступичную гайку, вращая ключ против часовой стрелки, не зависимо от того, с какой стороны происходит замена ШРУСа (!).

Рис. 5 — Откручивание ступичной гайки

Сорвав гайку, откручиваем ее и снимаем шайбу. Затем ослабляем колесные болты и поддомкрачиваем переднее колесо. Под передний лонжерон подкладываем пенёк или кирпичи таким образом, чтоб при убранном домкрате переднее колесо все еще оставалось приподнятым над землей на несколько сантиметров. Теперь необходимо таким же способом вывесить другое переднее колесо. Это необходимо для того, чтоб разорвать передаваемое усилие с одной подвески на другую через балку поперечной устойчивости. Затем откручиваем колесные болты и снимаем колесо с нужной нам стороны. В итоге должно получиться также как и на рисунке ниже.

Рис. 6 — Вывешивание передних колес при помощи кирпичей

Теперь головкой на «16» необходимо открутить два болта крепящие шаровую опору к поворотному кулаку. Без ямы сделать это не очень удобно, однако вполне реально.

Рис. 7 — Откручивание болтов шаровой опоры от поворотного кулака (для наглядности убраны элементы кузова)

Далее отводим стойку вбок таким образом, чтоб наружный шарнир вышел из ступицы.

Рис. 8 — Вывод наружного шарнир из ступицы

Ослабляем хомуты пыльника ШРУСа и снимаем их, а сам пыльник разрезаем, чтоб не мешал. Чтоб снять наружный шарнир с вала, необходимо плоской (шлицевой) ударной отверткой подлезть между стопорным кольцом и сепаратором шарнира, и как рычагом стянуть его с приводного вала, держа при этом вал другой рукой, как показано на рисунке ниже.

Внимание! Ни в коем случае не тяните на себя приводной вал, поскольку он может выйти из внутреннего шарнира!

Рис. 9 — Снятие ШРУСа при помощи отвертки

Рис. 10 — Установка отвертки между стопорным кольцом и сепаратором шарнира

Если Вы сделали так, как показано на рисунке, — шарнир без труда должен сняться с вала. Замена стопорного полукольца совершенно необязательна при ее внешней целостности. Затем достаем комплект нового наружного ШРУСа и готовимся к установке.

Установка

Достаем пыльник и надеваем его на приводной вал, после чего фиксируем внутреннюю его часть маленьким хомутом. Процесс фиксации очень прост, — после попадания отверстия в выемку, затягиваем хомут, используя кусачки. Во внутрь пыльника помещаем не менее 40 см3 (эквивалент двух спичечных коробков) смазки ШРУС-4 которая идет в комплекте с новым шарниром.

Рис. 11 — Установка пыльника и стяжка хомута

Внимание! Ни в коем случае повторно не используйте такие детали как хомуты и ступичные гайки, поскольку эти детали являются одноразовыми!

После этого надеваем шарнир и легкими ударами молотка забиваем его до упора. Надеваем пыльник и фиксируем его большим хомутом, аналогично маленькому. Теперь необходимо попасть шлицами шарнира в шлицевое отверстие ступицы, после чего надеть шайбу и ступичную гайку. Далее подводим стойку в положение над шаровой опорой и закручиваем предварительно смазанные маслом болты.

Рис. 12 — Установка нового шарнира

Рис. 13 — Стяжка хомута

Примечание: рекомендуется смазывать все болты, рассмотренные в этой статье. Это замедлит окисление болтов, и в дальнейшем позволит с меньшими усилиями их открутить.

Надеваем колесо и предварительно закручиваем смазанные маслом колесные болты. Далее необходимо опустить автомобиль на колеса, после чего подложить под «оперируемое» колесо кирпичи. Затягиваем колесные болты обычным усилием и ступичную гайку моментом 220 нм. Если нет специального ключа, — затягиваем гайку с максимальным усилием, после чего при помощи ударной отвертки и молотка необходимо ее законтрить.

После пробега автомобиля 500-1000 км повторно проверить затяжку болтов шаровой опоры, и при необходимости дотянуть.

Процесс сборки шруса

При сборке внешнего ШРУСа необходимо выполнить следующие действия:

Надеваем на вал резиновую деталь.
ШРУС (новый или очищенный) набиваем на вал до того момента, пока деталь не зафиксируется стопорным кольцом.
В шарнире и пыльнике размещаем свежий смазочный состав.
Надеваем пыльник на наружную обойму.
Удаляем лишний воздух из пыльника, для чего можно поджать его рукой.
Закрепляем пыльник с помощью хомутов.

Затем привод ставится на место, ступица зажимается гайкой. Также необходимо поставить обратно наконечник рулевой тяги, опору и колесо. Далее уже можно опустить домкрат и зажать гайку, фиксирующую привод. Для предотвращения ее самостоятельного откручивания гайку следует накернить.

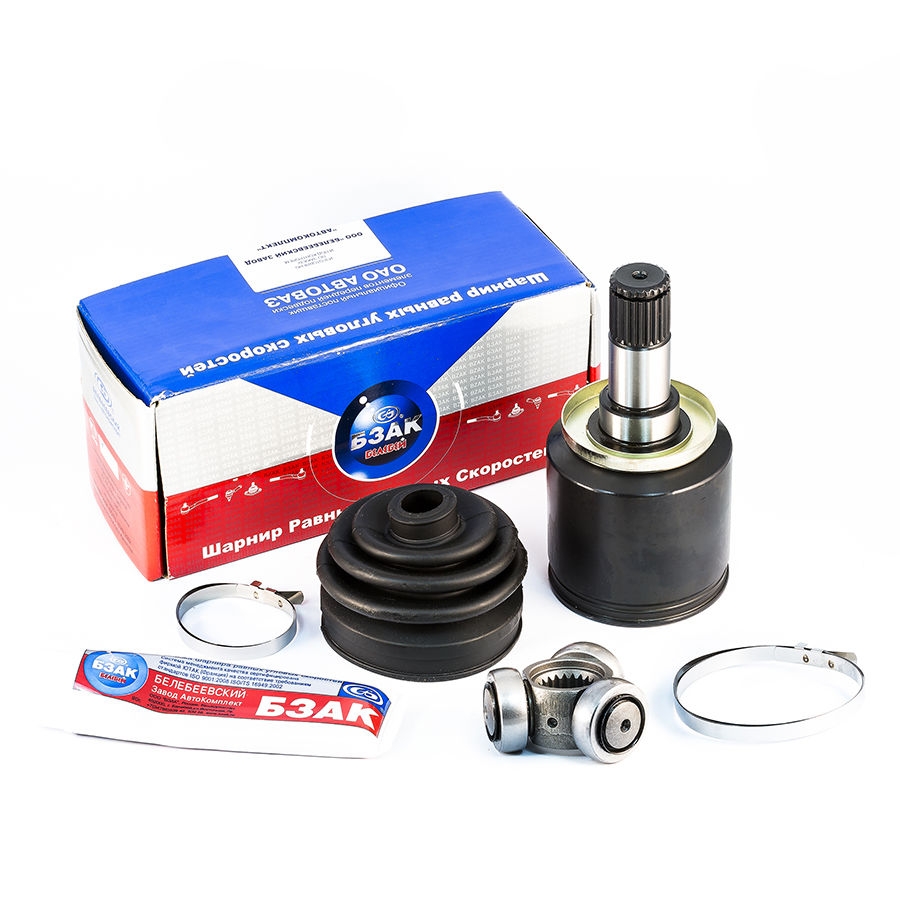

Особенности ремонта внутреннего ШРУСа

Для замены внутреннего ШРУСа необходимо полностью снимать привод, для чего сначала отсоединяют наружный шарнир без последующего демонтажа. Далее с помощью монтировки извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, а потом двигаем им как рычагом.

Дальше процедура замены узла будет аналогична действиям при ремонте внешнего шарнира. Внутренний ШРУС необходимо правильно завести в коробку передач. Рекомендуется вставить деталь в ступицу, с помощью которой толкающими движениями узел заводится на свое место. Но также возможна забивка уже собранного вала киянкой или деревянной наставкой и молотком. Шарнир обязательно должен зафиксироваться стопорным кольцом.
